手动榨汁器滤汁结构三维设计

　　日常鲜榨果蔬汁的手动操作场景里，这类带中心凸棱的滤汁结构是核心功能部件，区别于电动榨汁设备的复杂传动结构，它完全依靠手动施压、转动果蔬完成榨汁作业，不需要额外供电，适配家庭厨房、户外露营、小型饮品摊位等无稳定供电或追求低操作成本的使用场景，能完成橙子、柠檬、西柚等常见柑橘类水果的榨汁作业，也可适配质地偏软的浆果类食材取汁。

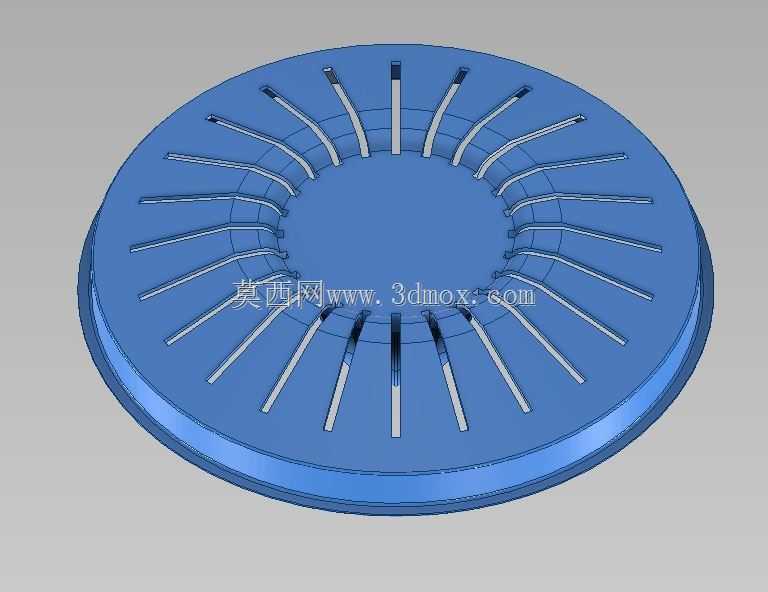

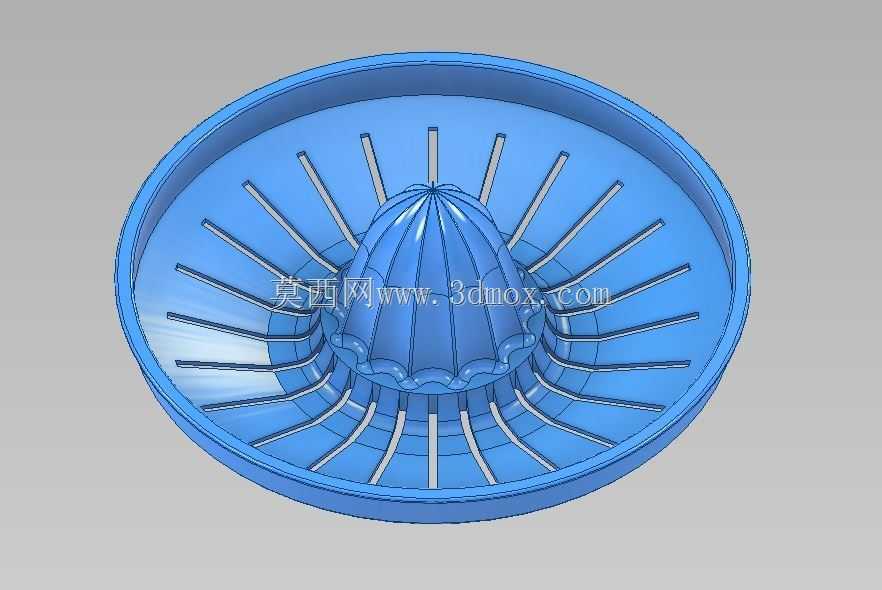

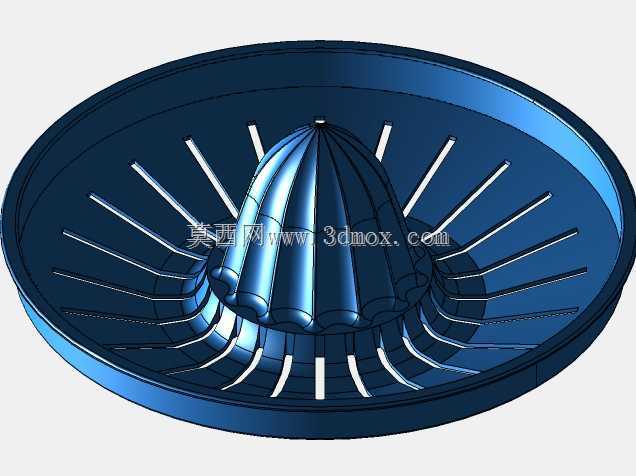

　　从结构功能来看，整个部件采用一体化圆盘式设计，中心位置的锥形凸台是核心施力工作面，凸台表面均匀分布的放射状凸棱，主要作用是在果蔬被按压转动时，增大与果肉接触面的摩擦力，同时刺破果肉的纤维囊泡，让果汁能顺利析出，避免果肉整体打滑无法有效出汁。环绕凸台分布的放射状肋条，一方面承担结构加强作用，避免薄壁圆盘在长期按压受力后出现变形开裂，另一方面肋条之间的间隙构成了天然的滤汁通道，果汁析出后会顺着肋条间隙向外侧的环形盛接腔体流动，而果籽、粗大的果肉纤维会被肋条拦截在凸台周边区域，实现汁渣的初步分离，不需要额外搭配滤网就能减少果汁中的固体杂质。外侧的环形围边构成了独立的盛接空间，能暂时存储榨出的果汁，避免果汁在施压过程中从部件边缘溢出，围边的高度经过适配设计，既不会过高导致转动果蔬时手腕磕碰，也不会过低导致储汁容量不足，单次榨汁可容纳单颗常规大小柑橘类水果的出汁量。

　　设计过程中需要重点考量几个工程维度：首先是受力分布，中心凸台作为直接承受按压力与扭转力的区域，壁厚要比周边滤区厚1.2-1.5倍，同时放射状肋条要从凸台根部一直延伸到外侧围边的内壁，形成连续的力传导路径，把局部受到的压力均匀分散到整个圆盘结构上，避免应力集中在凸台根部导致断裂。其次是间隙尺寸，肋条之间的滤缝宽度控制在2-3mm，这个尺寸既能保证果汁顺畅流过，又能有效拦截直径3mm以上的果籽和粗纤维，不会出现滤缝过大导致渣质混入、或者滤缝过小容易被果渣堵塞的问题。再者是曲面过渡，所有凸棱、肋条与盘面的连接位置都采用圆角过渡，不存在直角锐边，一方面是避免注塑成型时出现应力开裂、填充不足的工艺缺陷，另一方面是使用后清洗时不会残留果渣死角，也不会划伤使用者的手部。

　　从安装与适配边界来看，这类部件属于独立的手持操作件，不需要额外的固定安装结构，底部设计为平整的环形接触面，放置在常规口径的杯口、碗口上都能保持稳定，底部接触面的外径适配市面上90%以上的常规水杯口径，使用时直接将部件架在接汁容器上即可作业，不需要配套专属的接汁容器。整个部件的外形为等直径圆盘，最大外径尺寸控制在120mm左右，中心凸台的高度为45mm，这个尺寸刚好能匹配常规大小的柑橘类水果的弧度，按压时水果能完全贴合凸台表面，不会出现尺寸过小导致水果无法定位、尺寸过大导致收纳不便的问题。日常使用时，只需要将切半的水果扣在中心凸台上，向下施压的同时转动水果，果汁就会顺着滤缝流入外侧环槽，再通过环槽上预留的导流缺口倒入接汁容器中，操作全程不需要额外的辅助工具，拆卸清洗也可以直接整体冲洗，没有复杂的拼接缝隙。

　　在材料适配层面，这类结构通常采用食品级硬质塑料成型，结构设计时已经预留了均匀的壁厚，整个部件的壁厚差控制在0.8mm以内，避免注塑成型时出现缩痕、翘曲的问题，同时所有工作面的脱模斜度控制在1.5度，既方便模具脱模，也不会影响工作面的摩擦效果。肋条的排布采用等角度放射分布，相邻肋条的夹角为15度，保证整个圆周方向的滤汁效率一致，不会出现某一侧滤缝过密、某一侧过疏导致的出汁不均匀问题。凸台表面的凸棱高度为2mm，棱边做小圆弧钝化处理，既能有效刺破果肉纤维，又不会因为棱边过于锋利导致果皮的苦涩成分被刮入果汁中，影响最终的饮用口感。
