5mm与7.25mm间距克莱门斯接线端子结构

　　在低压电气柜、工业控制设备、小型自动化装置的布线环节里，这类间距可选的克莱门斯接线结构是现场布线效率与连接可靠性的核心影响部件之一。很多刚入行的结构工程师在排布柜内器件时，常忽略接线端子的安装边界与进线角度，导致后期现场接线时线缆弯折半径不足、端子间安全距离不够，甚至出现相邻端子导线裸露部分短接的隐患，这个三维结构的建模过程，就是把现场安装的所有隐性约束都转化为可测量的实体特征，从设计端提前规避这类落地问题。

　　从实际使用场景来看，5mm间距款多用于信号回路、小功率控制回路的接线，适配线径0.5-2.5平方毫米的多股铜芯软线，常见于PLC输入输出端子排、传感器信号汇总接线、小型继电器组的出线端，这类场景里接线密度高，单根线缆承载电流不超过10A，紧凑的间距可以在有限的导轨安装空间里容纳更多接线点位，减少柜内走线的冗余长度；7.25mm间距款则对应动力回路、稍大功率负载的接线场景，适配线径1.5-6平方毫米的导线，单极可承载20-30A的额定电流，多用于小型电机供电回路、接触器主回路出线、开关电源直流输出端的分线，更大的极间距离可以避免大电流工况下的爬电风险，适配更粗线缆的压接端头安装空间，不会出现相邻冷压端子互相干涉的问题。

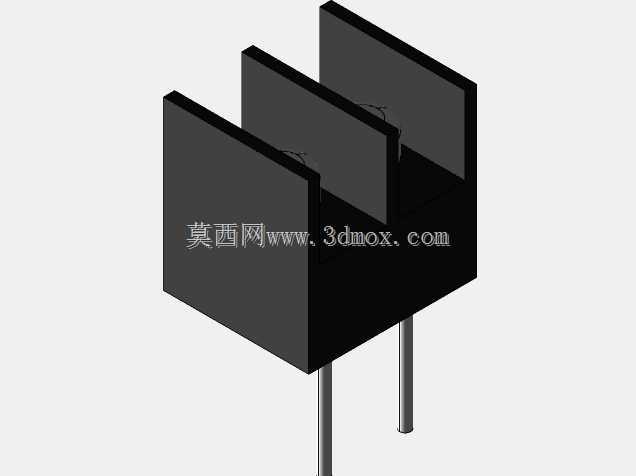

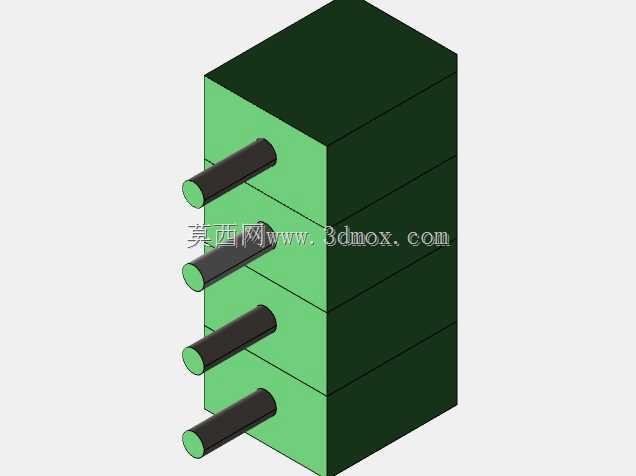

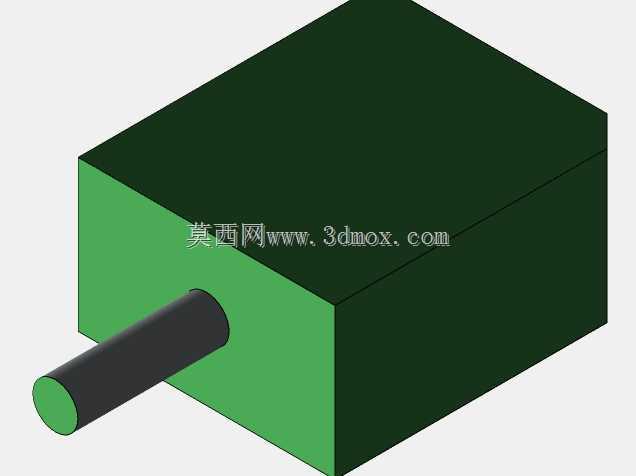

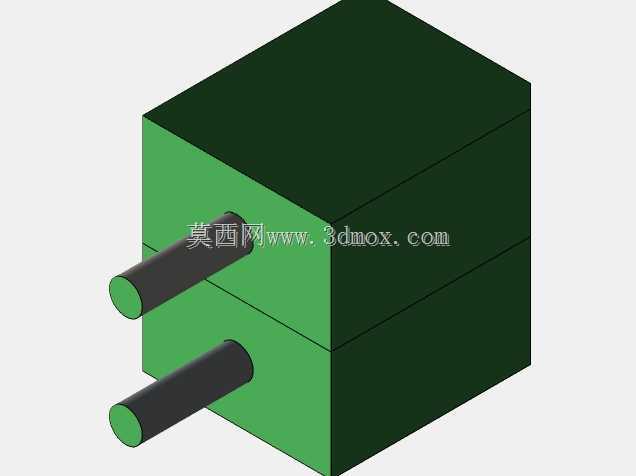

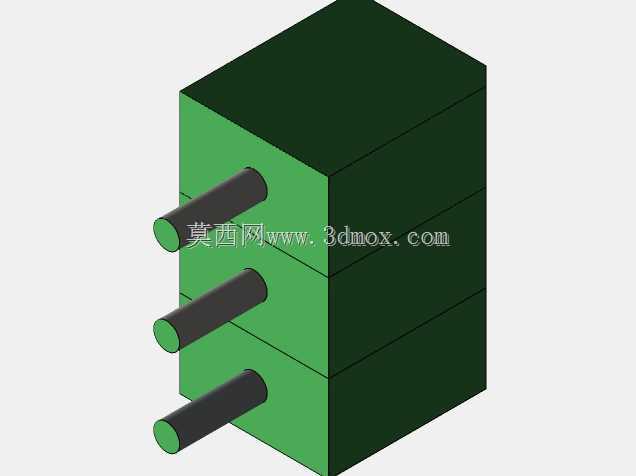

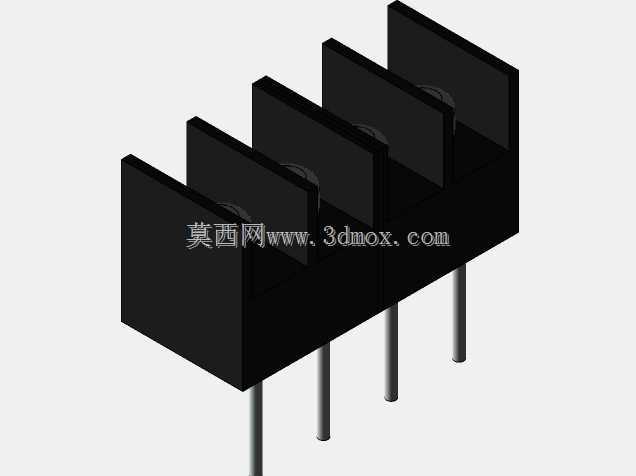

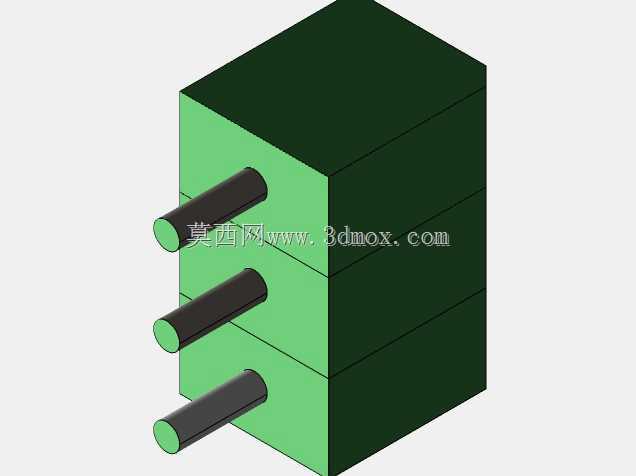

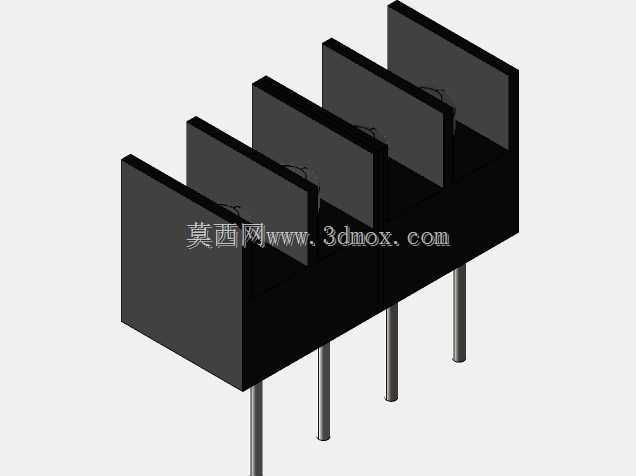

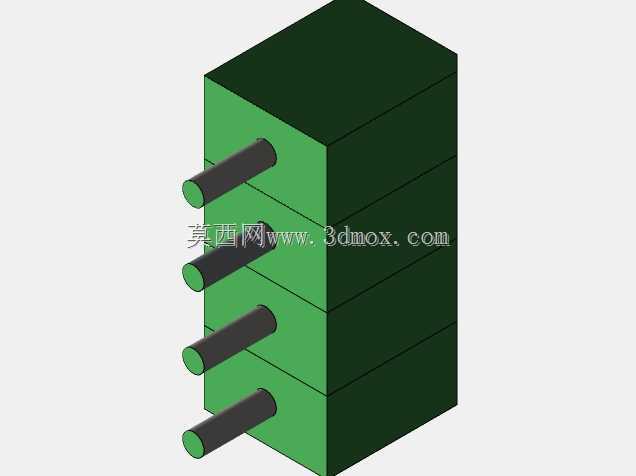

　　建模时的结构设计思路完全围绕实际安装与接线的操作逻辑展开，首先是基座部分的绝缘壳体，采用带加强筋的方块式结构，三个并排的极位之间设置凸起的隔栏，隔栏高度超出接线螺丝顶面2mm，既可以防止拧螺丝时螺丝刀滑脱碰到相邻极位造成短路，也能增加壳体的结构强度，避免多根线缆拉扯时基座出现开裂。插针部分采用直插式焊针设计，两根平行的金属插针长度统一为10mm，直径1.2mm，适配PCB板上对应间距的安装孔，焊针与基座的结合处做了防转卡位，在波峰焊或者手工焊接时，不会因为外力转动导致内部夹线片移位，保证接线时的夹持力稳定。夹线结构采用升降式压线片设计，螺丝拧紧时压线片平行下压，不会像斜顶式压线结构那样把导线挤到侧边，多股软线接入时不需要提前烫锡，直接把剥好长度7mm的线芯插入接线孔，拧紧0.5N·m力矩的螺丝就能实现可靠连接，压线片表面做了细密的防滑齿纹，即使设备运行时存在持续振动，导线也不会出现松脱移位的情况。

　　外形尺寸与安装边界的设定完全贴合工业现场的通用安装规范，5mm间距款的整体宽度为15mm，单极宽度5mm，基座总高度12mm，深度18mm，安装时焊针伸出PCB板背面的长度控制在2.5mm，刚好满足波峰焊的焊锡浸润要求，不会因为焊针过长导致背面焊点与其他器件干涉；7.25mm间距款整体宽度为21.75mm，单极宽度7.25mm，基座总高度14mm，深度20mm，接线孔的直径比5mm款大1.2mm，适配更大线径的冷压端头插入。两种间距的结构安装孔位在PCB上的排布都遵循3.5mm网格的设计规范，工程师在绘制PCB版图时可以直接对齐网格放置，不需要额外调整孔位坐标，基座底部与PCB板面之间预留0.8mm的间隙，既可以避免焊接时助焊剂残留堆积在基座底部造成绝缘隐患，也能让清洗板件时的清洗液顺利流通，不会在基座下方形成积液。

　　在实际设备装配的场景里，这类接线结构的选型还要考虑周边器件的安装距离，比如端子排与相邻的继电器、保险丝座之间要预留至少10mm的操作空间，方便现场维护时用螺丝刀拧动接线螺丝，接线完成后导线的弯折方向要朝向柜内走线槽，不能直接贴在相邻的发热器件表面，建模时把接线孔的朝向、螺丝的操作面都做了1:1的还原，结构工程师在做整机装配校验时，可以直接在三维环境里模拟接线的走向，检查线缆弯折半径是否符合要求，操作空间是否足够，不用等到样机装配时才发现干涉问题，大幅减少样机改模的次数。很多时候小器件的三维建模精度，直接决定了整个设备的装配效率，这类接线端子虽然是电气系统里的基础部件，但如果建模时忽略了隔栏高度、焊针长度、接线孔直径这些细节，后期生产时出现的问题往往很难排查，毕竟每一个接线点位的可靠性，都关系到整套设备的运行稳定性。
