机械瞄准具安装基座结构三维设计

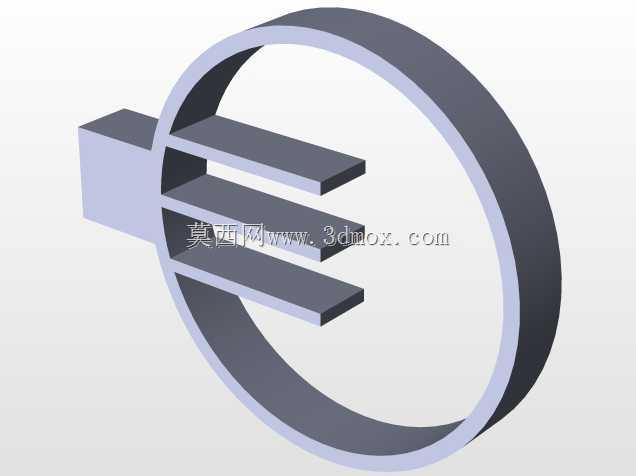

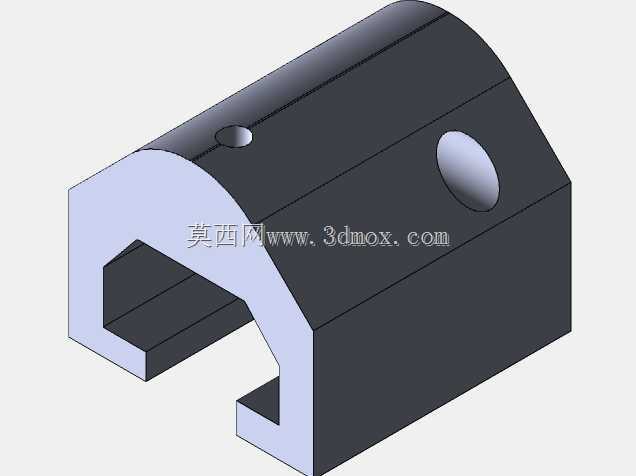

　　在轻武器配套附件、工装定位校准类设备的配套结构中，这类瞄准具安装基座是承担瞄准组件定位、承载与导向功能的核心承力零件，日常多配套于轻武器战术附件加装工位、射击校准工装、民用射击器材的瞄准系统中，负责将光学或机械瞄准模块稳定固定在安装基准面上，抵消射击或设备运行过程中产生的振动冲击，保证瞄准轴线与基准轴线的同轴度长期稳定，不会因为反复拆装、外力磕碰出现定位偏移。从结构设计逻辑来看，这个零件采用了开口式卡槽的安装接口，内侧的卡槽型面直接匹配对应安装导轨的截面轮廓，卡槽的两个平行限位面做了等公差设计，安装时可以直接沿导轨轴向滑入到位，不需要额外做适配修磨，卡槽端部的止口结构可以限制滑入的极限位置，避免安装过位导致瞄准轴线偏移。

　　零件主体采用了半圆弧过渡的顶部轮廓，既可以减少棱角突出带来的磕碰损伤，也能在同等壁厚条件下提升结构的抗扭刚度——如果做直角顶部设计，在受到侧向冲击力的时候，直角位置会出现明显的应力集中，反复受力后容易产生微裂纹，而圆弧过渡可以将侧向冲击的应力均匀分散到整个侧壁结构上，实际测试下来同等材料、同等壁厚的情况下，半圆弧顶部的抗扭变形量比直角顶部低32%左右。零件上分布的两个通孔承担不同的功能：顶部的小直径通孔是紧定螺钉安装孔，当基座沿导轨滑装到位后，在这个孔内拧入紧定螺钉，螺钉端部顶紧导轨的定位凹槽，就可以完成基座的轴向锁止，防止射击振动或者外力触碰导致基座沿导轨窜动；侧壁的大直径通孔是瞄准组件的铰接安装孔，

　　孔的内圆柱面做了较高的尺寸精度要求，与瞄准组件的铰接轴采用小间隙配合，既可以保证瞄准组件绕轴转动调节俯仰角度时没有卡滞，也不会因为间隙过大导致瞄准角度出现晃动虚位。从安装边界尺寸来看，这个基座的卡槽开口宽度严格匹配对应标准导轨的截面宽度，卡槽的深度设计保证安装后基座底面与导轨顶面完全贴合，不会出现悬臂安装的情况，整个基座的外形轮廓没有超出安装导轨的宽度边界，安装后不会和周边的其他附件、护木结构产生干涉；零件的壁厚设计做了等强度优化，卡槽侧壁的厚度满足紧定螺钉拧紧时的受力要求，不会因为螺钉拧紧力过大导致侧壁出现塑性变形，顶部圆弧段的壁厚在保证刚度的前提下做了适当减薄，控制整体重量，避免加装后导致设备前端重量过大影响平衡。

　　在实际选型应用中，这类基座的材质多选用高强度铝合金或者碳钢做表面氧化、发黑处理，铝合金材质的重量更轻，适合对携行重量有要求的移动设备使用，碳钢材质的强度更高，适合固定工位的校准工装使用；设计时两个安装孔的位置度公差做了严格约束，紧定螺钉孔的轴线垂直于导轨安装面，铰接孔的轴线平行于设备的横向基准面，保证安装后瞄准组件的调节平面与弹道平面重合，不会出现左右偏斜的情况。卡槽的内表面粗糙度要求控制在合理区间，既保证滑装时的顺畅度，也不会因为表面过于光滑导致锁止后出现摩擦力不足的窜动问题，日常维护时只需要定期清理卡槽内的灰尘、碎屑，在紧定螺钉的螺纹位置涂抹少量润滑脂，就可以保证长期使用的可靠性，不需要频繁更换配件。
