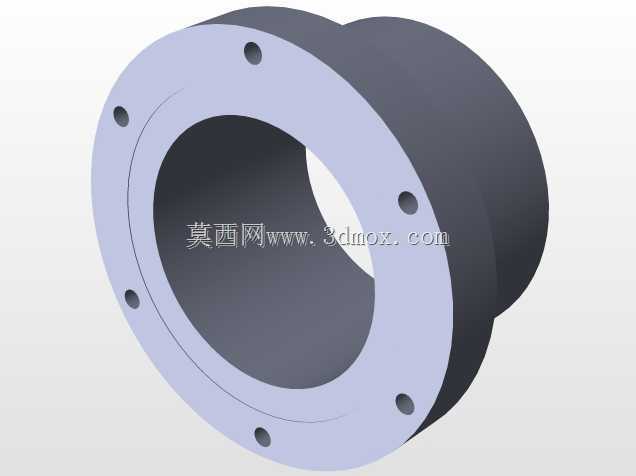

带安装孔位的环形法兰轮缘结构件

　　这类带法兰结构的轮缘零件，常出现在重载传动的回转部件衔接位置，比如矿山输送设备的托辊组端部、起重设备的行走轮组限位段、大型减速机的输出端衔接位，核心作用是给回转轮体提供径向支撑边界，同时通过法兰端的均布孔完成轴向锁紧固定，避免轮体在交变载荷下出现轴向窜动。从结构设计逻辑来看，整体采用阶梯环形构型，大端法兰盘厚度根据承载等级做了加厚处理，法兰端面上的安装孔沿圆周均布，孔位的节圆直径严格匹配配对连接件的安装尺寸，保证螺栓穿装时不会出现别劲问题，孔边做了微小的倒角处理，既可以去除机加工后的毛刺，也能在螺栓紧固时让垫片贴合更平顺，避免局部应力集中。小端的轮缘筒体部分，内孔尺寸按照配合的轴径或者轮毂外径做公差匹配，根据使用场景的不同，

　　内孔可以选H7级间隙配合用于频繁拆装的检修场景，也可以选K6级过渡配合用于载荷平稳、长期不拆解的固定连接位，筒体的外圆面和法兰大端的外圆做了平滑过渡，没有尖锐的棱角，一方面是减少回转过程中的风阻，另一方面也避免装配过程中划伤操作人员的防护手套。在实际安装场景中，这类轮缘件的安装边界需要注意几个关键点：首先是法兰端面的平面度公差，通常控制在0.05mm以内，保证和配对的安装面完全贴合，避免紧固后零件出现倾斜，导致回转过程中产生径向跳动；其次是内孔和法兰端面的垂直度公差，要控制在0.03mm以内，否则轮体安装后会出现偏摆，长时间运行会加剧轴承的磨损，甚至出现螺栓疲劳断裂的问题。设计这类零件的时候，选材通常根据载荷等级区分，

　　中等载荷的普通传动场景用45号钢调质处理即可，硬度控制在HB220-250，兼顾强度和机加工性能；如果是重载、有冲击载荷的场景，比如冶金设备的轧机端部位，会选用40Cr材质做调质加表面淬火处理，表面硬度达到HRC45-50，提升接触位置的耐磨性能，延长零件的更换周期。从建模逻辑来看，这类回转类零件优先采用旋转特征做主体构型，之后通过圆周阵列完成安装孔的批量创建，不需要逐个绘制孔位，既能保证孔位的均布精度，也能提升建模效率，建模过程中需要注意倒角和圆角的层级，安装贴合面的边缘不要做过大的圆角，否则会导致配合面出现间隙，非配合面的过渡圆角可以适当放大，减少应力集中的风险。在设备实际运行过程中，轮缘的筒体部分会和轮体的侧边接触，

　　起到径向限位的作用，避免轮体在受到侧向力的时候出现移位，比如皮带输送机的滚筒端，这类轮缘可以挡住皮带跑偏，防止皮带从滚筒上滑脱；在行车的行走轮组上，这类轮缘可以卡在轨道的侧面，避免行走轮脱轨，起到安全限位的作用。日常维护中，这类零件的检查重点是法兰连接螺栓的预紧力，需要按照对角顺序分次紧固，避免单个螺栓受力过大，同时要检查轮缘和轮体接触位置的磨损量，如果磨损量超过壁厚的三分之一，就需要及时更换，避免出现结构失效引发设备故障。
