17毫米规格普鲁萨X轴线性传动组件

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460487
  • 17毫米规格普鲁萨X轴线性传动组件
  • 17毫米规格普鲁萨X轴线性传动组件
  • 17毫米规格普鲁萨X轴线性传动组件
  • 17毫米规格普鲁萨X轴线性传动组件
  • 17毫米规格普鲁萨X轴线性传动组件
  • 17毫米规格普鲁萨X轴线性传动组件

  在桌面级增材制造设备、小型桌面自动化点胶工位、轻载视觉检测位移平台这类对安装空间有严格限制的场景里,小截面尺寸的X轴传动组件一直是结构设计阶段的核心选型部件,本次涉及的17毫米规格普鲁萨X轴结构,就是针对这类窄空间安装需求优化的线性运动单元。从实际落地的使用场景来看,这类组件最常出现在成型幅面在200至250毫米区间的桌面级FDM设备上,承担X轴方向的喷头承载与往复运动功能,也有不少做小型桌面自动化改造的工程师,会把这类结构移植到小行程的点胶、焊锡工位上,用来带动轻载执行器完成直线往复动作,毕竟它的整体截面尺寸控制得足够紧凑,不会占用过多的设备内部安装空间。

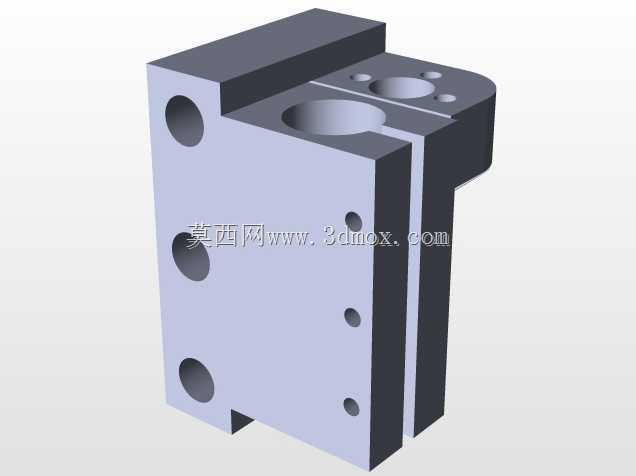

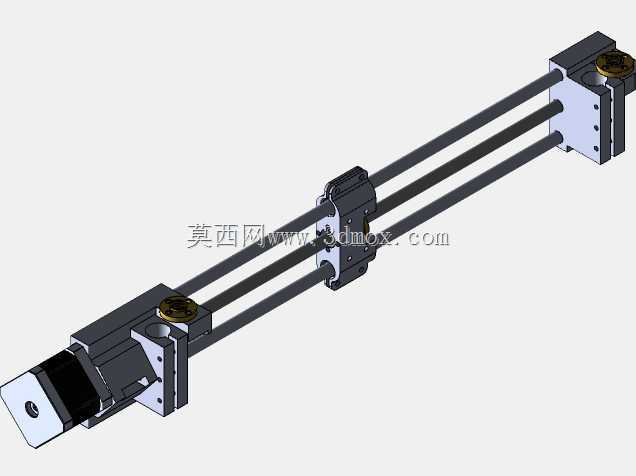

  从功能特性上看,这套传动组件采用双光杆作为导向支撑,搭配同步带传动的动力传递方案,两端的支撑座分别承担主动轮与从动轮的安装定位功能,中间的滑动座用来固定执行末端——不管是3D打印机的挤出喷头,还是点胶阀、微型焊笔这类轻载执行件,都可以通过滑动座上的预留安装孔完成固定。双光杆平行布置的导向结构,相比单杆导向拥有更好的抗扭转性能,滑动座在往复运动过程中不会出现绕杆偏转的问题,能够保证执行末端的运动轨迹始终保持直线,避免出现运动卡顿、定位偏移的情况。两端的支撑座在设计时预留了同步带张紧的调节空间,不需要额外增加外置张紧结构,装配时只需要调整端部的张紧螺钉,就可以把同步带的张紧力调整到合适区间,既不会因为张紧力过大增加光杆与滑动衬套的磨损,也不会因为张紧力不足出现传动丢步、反向间隙过大的问题。

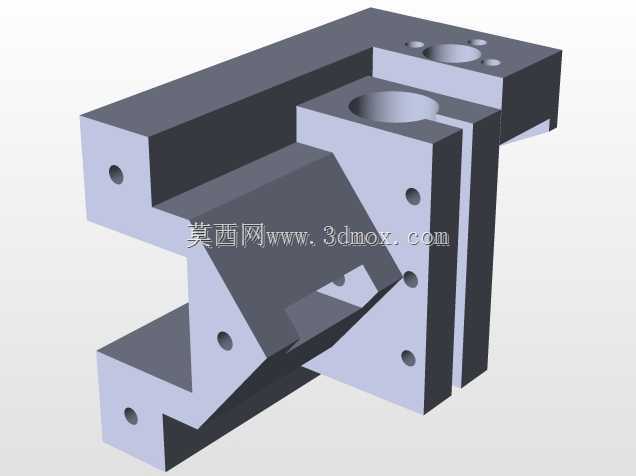

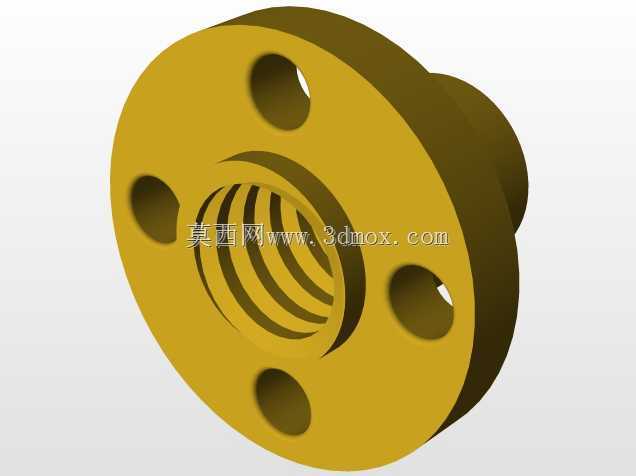

  从设计思路的角度拆解这套结构,核心的设计逻辑是在满足17毫米安装截面的约束前提下,最大化平衡结构刚性、运动顺畅度与装配便捷性。光杆的直径选择、两根光杆的中心距设定,都经过了反复的受力校核:当滑动座承载200克以内的末端负载时,光杆在全行程范围内的最大挠度可以控制在0.05毫米以内,完全能够满足桌面级轻载设备的运动精度要求。滑动座内部的衬套安装位做了同轴度公差约束,保证衬套压装后与光杆的配合间隙处于合理区间,既不会因为间隙过大出现运动晃动,也不会因为间隙过小导致滑动阻力陡增。端部的电机安装位直接集成在主动端支撑座上,不需要额外设计电机转接板,步进电机的输出轴直接与同步带主动轮连接,减少了动力传递环节的同轴度误差,也压缩了整个组件的轴向安装尺寸。

  关于外形尺寸与安装边界,这套组件的主体截面宽度控制在17毫米,适配设备框架上预留的窄安装空间,有效行程可以根据实际使用需求调整光杆长度来适配,常规配置下的有效行程在200毫米左右,完全覆盖小型桌面设备的X轴运动需求。安装时只需要将两端的支撑座通过螺钉固定在设备的两侧立板上,不需要额外加工复杂的安装定位槽,支撑座上的安装孔位做了适配标准铝型材的间距设计,可以直接固定在2020系列铝型材搭建的设备框架上,降低了设备整体的加工与装配成本。滑动座上的安装孔采用标准孔距设计,能够兼容市面上绝大多数桌面级3D打印机的挤出头安装规格,也可以根据实际使用需求转接不同的执行末端,不需要对滑动座做二次加工。在实际装配调试过程中,需要注意两根光杆的平行度调整,虽然支撑座上的光杆安装孔已经做了位置精度约束,但装配时还是要通过塞尺辅助确认光杆的平行度,避免因为安装偏差导致滑动座运动过程中出现卡顿、磨损加剧的问题;同步带的张紧力调整要结合实际负载来设定,轻载场景下张紧力不宜过大,否则会增加电机的负载扭矩,长时间运行还会导致同步带过早疲劳失效。另外,光杆与滑动衬套的配合面要定期涂抹润滑脂,减少运动过程中的摩擦阻力,提升组件的整体使用寿命。
