棘轮式单向间歇触发锁止机构设计

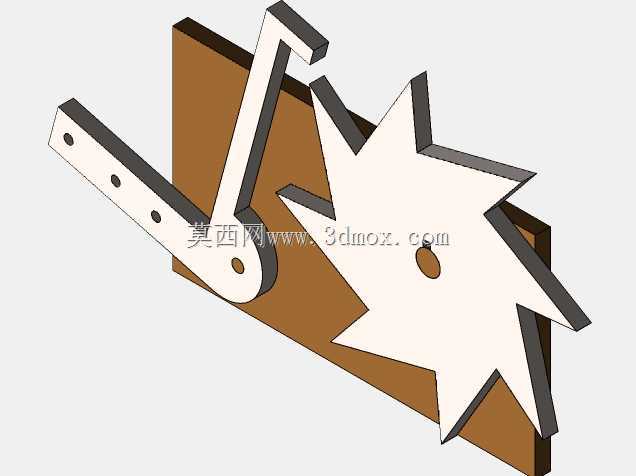

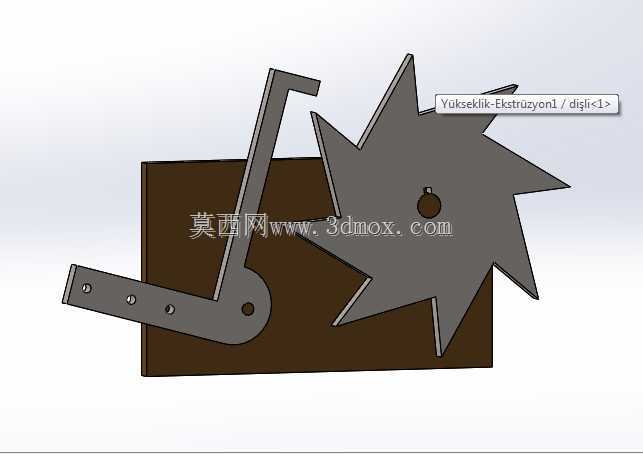

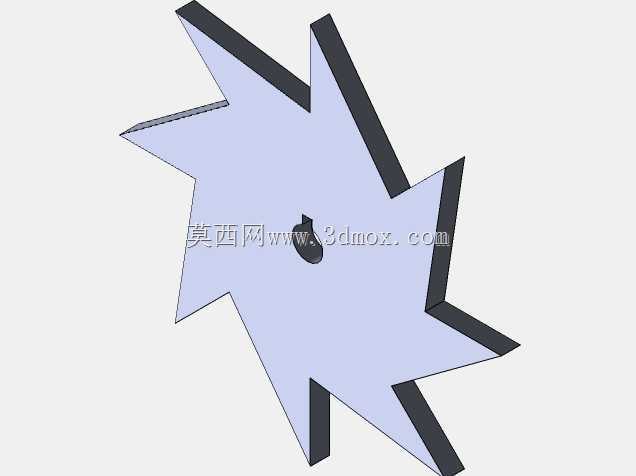

　　这套棘轮棘爪式触发结构，核心依托棘轮的单向齿形特征与摆转棘爪的配合，实现单向间歇运动的触发与反向锁止功能，在轻工进给设备、小型安全联锁装置、手动牵引器具中有着广泛的适配场景。从结构布局来看，整套机构以一块矩形安装基板作为承载基准，基板上预留了三个等距排布的安装孔位，可直接通过螺栓与设备主体机架完成固定，安装孔的孔距公差按IT9级控制，能适配多数常规设备的安装面开孔要求，不需要额外做转接板加工，降低现场装配的适配成本。核心传动件为多齿尖顶棘轮，棘轮中心设置了带定位台阶的转轴安装孔，转轴穿过孔位后可通过轴用挡圈完成轴向限位，棘轮的齿形采用不对称锐角齿设计，齿面工作段做了0.2mm的圆角过渡，避免棘爪反复冲击造成齿尖崩裂，

　　非工作齿面则采用大倾角斜面，保证棘爪抬升复位时不会出现卡滞。棘爪组件采用一体式弯臂结构，弯臂的转折处设置了独立的回转支点，支点孔内嵌有自润滑铜套，可减少长期摆转带来的磨损，弯臂的长臂端延伸至安装基板外侧，作为外部触发力的输入段，短臂端则加工出与棘轮齿形匹配的卡合端，卡合端的接触角度经过反复校核，保证在锁止状态下受力方向穿过棘爪回转中心，不会出现棘爪自行脱开的失效问题。实际工况下，当外部驱动力作用在棘爪长臂端时，棘爪绕自身支点摆转，卡合端脱离棘轮齿槽，此时棘轮可沿非锁止方向自由转动，完成对应的进给、释放动作；当外部触发力撤除后，棘爪在配套复位扭簧的作用下快速回位，卡入棘轮的下一个齿槽，立刻限制棘轮的反向转动，实现瞬时锁止的触发效果。

　　设计过程中特意调整了棘爪的摆转行程，整个触发动作的棘爪摆角控制在12度以内，既保证卡合端能完全脱离齿槽不产生运动干涉，又尽可能缩短触发动作的响应时间，适配高频次触发的工况需求。安装边界方面，整套机构在基板上的投影轮廓尺寸紧凑，棘轮的最大回转半径不会超出基板的侧边范围，棘爪在最大摆转位置时，长臂端的外伸距离也控制在合理区间，不会与周边的其他传动部件产生空间干涉，在小型设备的有限安装空间内也能完成布局。齿形参数设计上，棘轮的齿距按照最小触发进给量的要求做了匹配，每个齿对应的棘轮转角为30度，也就是说每完成一次触发动作，棘轮可允许的最大转动角度为30度，对应输出端的进给距离可通过与棘轮同轴的传动轮直径换算，

　　能满足多数小型设备的间歇进给精度要求。棘爪的复位扭簧安装在棘爪的回转支点处，扭簧的预紧扭矩经过调校，既可以保证棘爪在无外力状态下能可靠卡入齿槽，不会因为设备运行的振动出现松脱，又不会因为预紧力过大导致触发时需要的操作力超标，手动触发场景下操作力控制在15N以内，操作手感顺畅无卡滞。整套结构的运动副全部采用接触式刚性传动，没有引入额外的弹性缓冲环节，触发响应的延迟极低，锁止状态下的刚性充足，能承受一定的反向冲击载荷，在需要瞬时锁止、精准触发间歇动作的工位上，相比摩擦式的触发结构有着更高的可靠性，不会出现打滑、触发位置偏移的问题。在装配调试环节，只需要保证棘轮与棘爪的回转轴线平行度控制在0.1mm以内，齿面啮合的接触面积达到60%以上，就能保证整套机构长期稳定运行，日常维护只需要定期在回转支点处添加少量润滑脂，即可降低磨损延长使用寿命，不需要复杂的调校维护流程。
