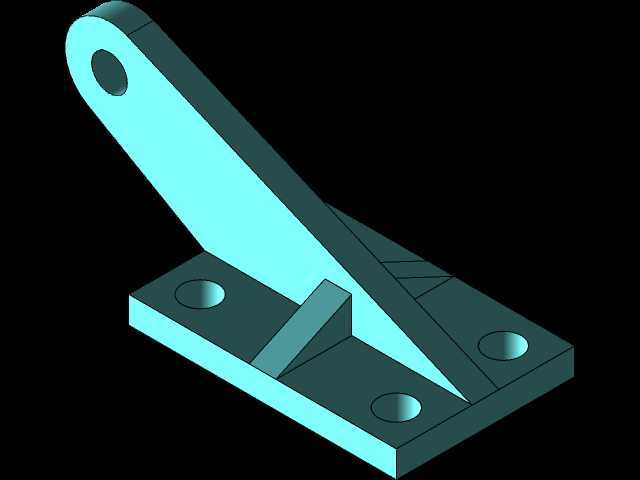

带加强筋斜支臂安装固定支座结构

　　这类带斜向支臂的安装固定支座，常应用在各类需要斜向支撑、铰接联动的机械结构场景中，比如小型工装的定位支撑臂、输送线侧部的导向件安装座、简易连杆机构的固定铰接端，也可作为小型设备舱门的开合支撑固定基座，在轻工自动化设备、小型专用工装、民用机械的支撑结构中十分常见。从结构功能来看，底部的矩形安装板是整个构件的承载基础，板面上开设的三个通孔为安装固定孔，采用螺栓穿装的方式即可将整个支座固定在设备机架、安装台面或者其他基体结构上，三个孔的排布避开了加强筋与支臂的连接位置，安装时扳手操作空间充足，不会出现螺栓无法拧紧的干涉问题。斜向延伸的支臂是核心的功能承载部分，支臂顶端开设的通孔为铰接安装孔，可穿装销轴与其他活动连杆、摆臂构件连接，

　　实现绕销轴的摆动动作，支臂采用等厚度的板状结构，在保证抗弯强度的前提下尽可能减少材料占用，降低构件整体重量。支臂与底板之间设置的三角形加强筋是结构强度补强的关键设计，斜向支臂在承受顶端载荷时，与底板的连接位置会产生较大的弯曲应力，若仅靠支臂与底板的直角焊缝连接，长期受交变载荷作用很容易出现焊缝开裂、支臂变形的问题，三角形加强筋分别与支臂侧面、底板上表面贴合连接，将支臂承受的部分载荷直接传递到底板平面上，大幅降低连接位置的应力集中系数，提升整个支座的抗变形能力与疲劳寿命。从建模设计的思路来看，这类构件属于典型的焊接式钣金类支撑件，建模时优先以底板的安装基准面作为草图绘制的第一基准，先确定底板的外形轮廓与安装孔的位置尺寸，

　　安装孔的中心距需要匹配常用的安装基体螺孔排布规格，避免出现安装孔位错位无法装配的问题；之后以底板上表面为基准拉伸生成支臂的基本实体，支臂的倾斜角度需要根据实际应用场景的支撑角度需求确定，顶端铰接孔的中心高度要匹配联动构件的运动行程边界，避免摆动时出现结构干涉；最后绘制加强筋的截面轮廓，通过拉伸或者筋特征生成加强筋结构，所有的棱边位置都做了小尺寸的倒角处理，既可以消除加工时的锐边毛刺，避免装配人员划伤，也能减少热处理或者焊接时的应力集中点。在实际选型应用时，需要明确安装边界尺寸：底板的长宽尺寸决定了支座的安装占地空间，若安装位置的基体平面尺寸有限，需要核对底板尺寸是否超出安装区域；支臂顶端铰接孔的中心到底板安装面的垂直高度，

　　决定了铰接点的安装高度，直接影响联动机构的运动轨迹；铰接孔与安装孔的孔径尺寸，需要匹配所用销轴、安装螺栓的直径规格，若孔径不匹配会出现装配间隙过大或者无法穿装的问题。这类支座在实际使用中，若承受的载荷较大，可适当增加支臂与加强筋的板材厚度，或者在支臂的另一侧对称增设加强筋，进一步提升结构的承载能力；若应用在有腐蚀介质的环境中，可在构件加工完成后做表面镀锌或者喷塑处理，提升构件的防锈耐腐蚀能力，延长使用寿命。整个结构没有复杂的曲面特征，加工工艺性好，可采用板材切割后焊接成型的方式加工，也可根据批量大小选择铸造成型的方式生产，能够适配不同生产规模的加工需求。
