T19型管道固定支撑支座结构设计

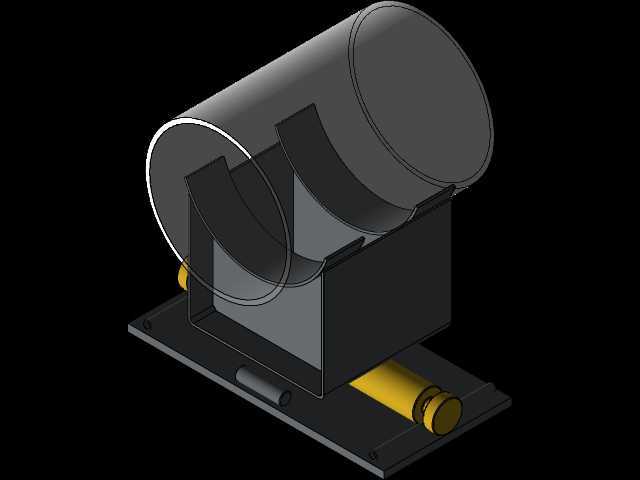

　　在工业管路布设场景中，这类T19型管道支撑支座是管路系统里承担载荷传递、位移约束的核心部件，常见于化工流体输送、市政给排水、暖通空调、电厂汽水管道等布设场景，主要作用是承接管道自身重量、管内介质重量，同时抵消管路运行中产生的振动、热胀冷缩位移带来的附加应力，避免管道因应力集中出现焊缝开裂、接口渗漏、管路变形下垂等问题。从结构设计逻辑来看，该支座采用分体式组合结构，上部为适配管道外径的弧形承托结构，弧面曲率与被支撑管道的外圆曲率完全匹配，承托面两侧设置有限位挡边，可限制管道在径向的横向窜动，避免管道运行中出现侧滑移位；中部为箱型支撑立柱，采用封闭式箱型截面设计，相比同等重量的型材焊接立柱，箱型结构的抗扭、抗弯截面系数更高，

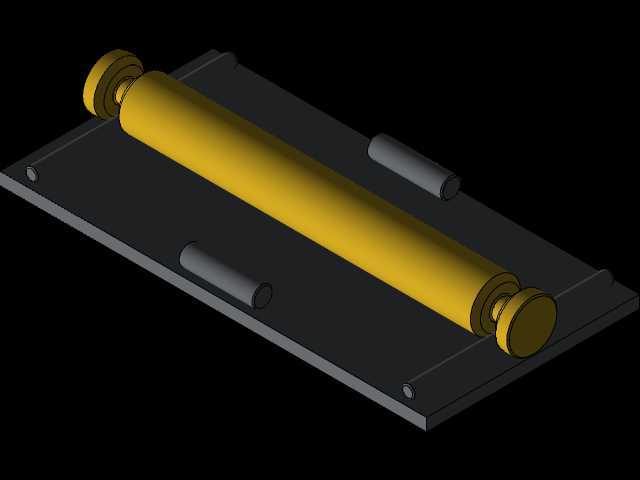

　　能在承受垂直方向载荷的同时，更好地抵消管路振动带来的交变侧向力，减少长期运行下的结构疲劳变形。下部为安装底板，底板上预留有长条形调节安装孔，安装时可根据现场实际的预埋螺栓位置进行横向位置微调，降低现场安装时的对位难度，底板与支撑立柱之间设置有加强筋板，筋板沿载荷传递方向布置，可将立柱传递的垂直载荷均匀分散到底板整个安装面，避免局部应力集中导致底板变形。支座配套的紧固组件采用U型抱箍配合锁紧螺栓的结构，抱箍同样适配管道外径，锁紧后可将管道与支座承托面紧密贴合，既可以限制管道的轴向窜动，也能在管路出现小幅热位移时，通过抱箍与管道表面的静摩擦力平衡位移推力，避免硬约束带来的应力集中。从安装边界来看，

　　该支座的安装基面需要为平整的混凝土基础或钢结构梁面，安装时需保证底板与基面完全贴合，避免出现悬空点导致受力不均；支座的高度设计需匹配管路布设的标高要求，承托弧面的中心高度需与管路设计中心标高一致，避免管道安装后出现额外的弯曲应力。在实际选型应用中，这类支座的承托弧面尺寸可适配对应外径的金属或非金属管道，支撑载荷范围覆盖常规中低压管路的承重需求，结构上没有复杂的传动或活动部件，日常运维无需额外的润滑维护，仅需定期检查锁紧螺栓的预紧力即可，适合长期在户外、工业厂房等多种环境下使用。设计过程中需要重点校核承托弧面的接触应力，避免弧面压溃管道外防腐层，同时要核算立柱与底板连接位置的焊接强度，保证在满载荷工况下结构不会出现开焊变形，长条形安装孔的长度需满足现场安装的调节余量需求，孔边需做倒角处理避免安装时划伤螺栓表面。
