工业卷材连续涂胶作业设备结构设计

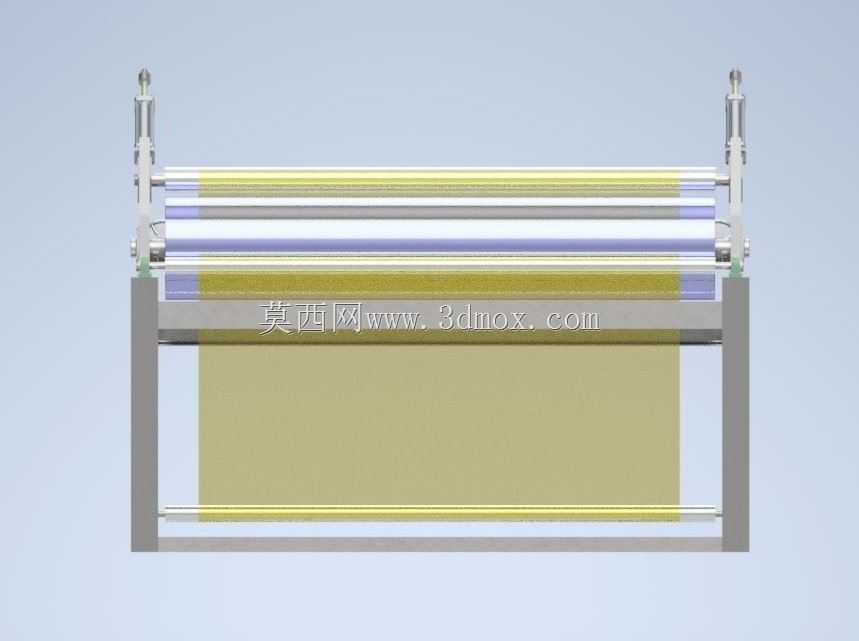

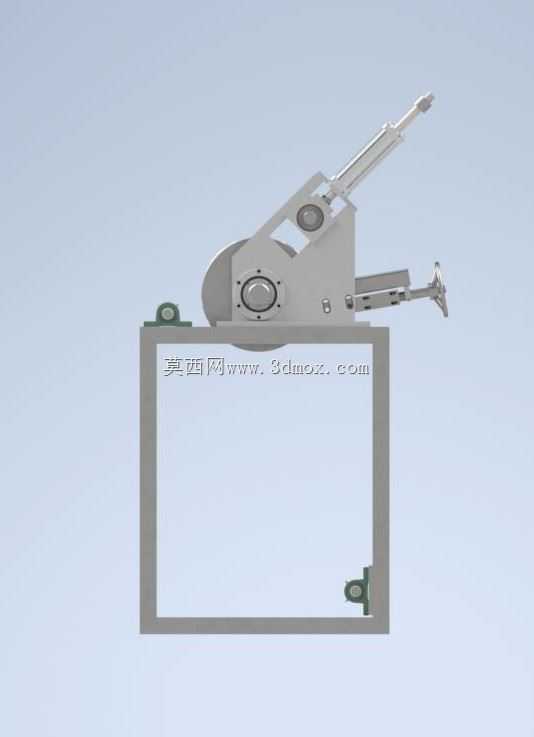

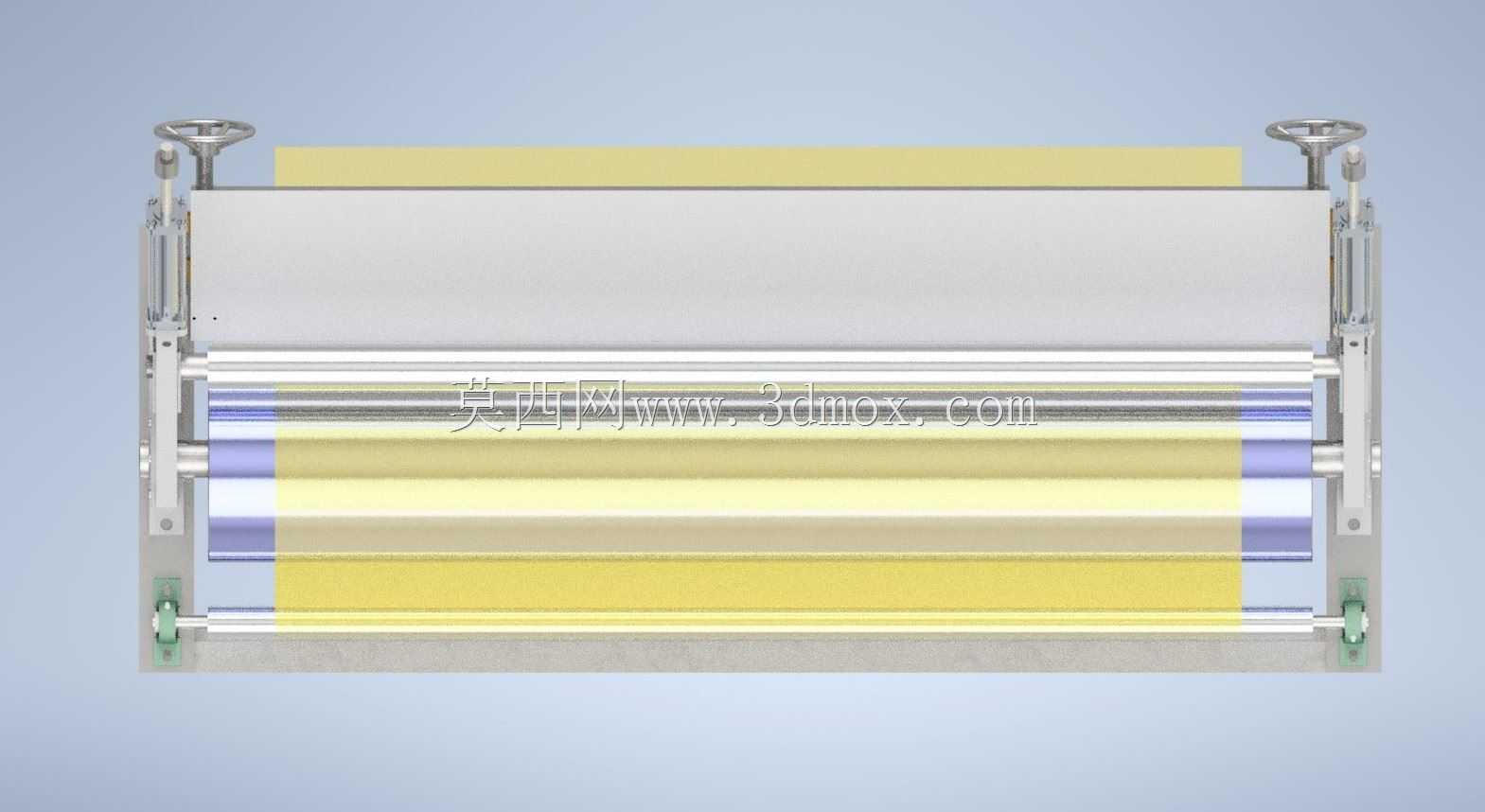

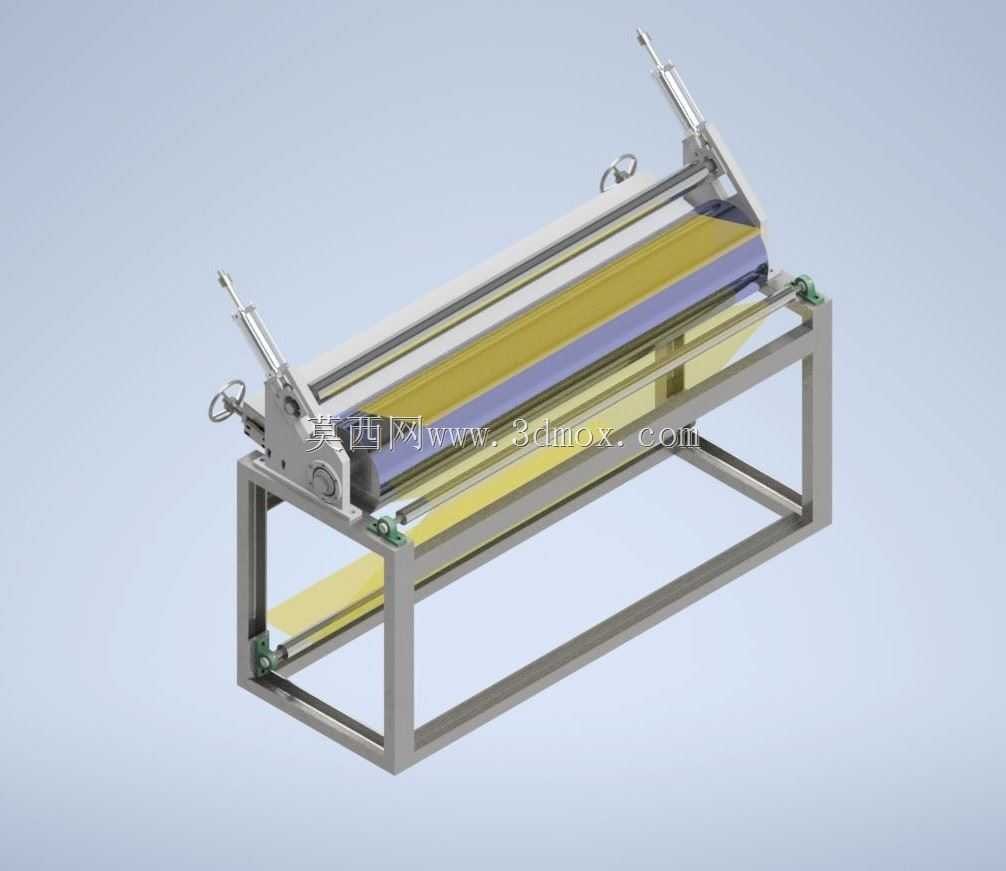

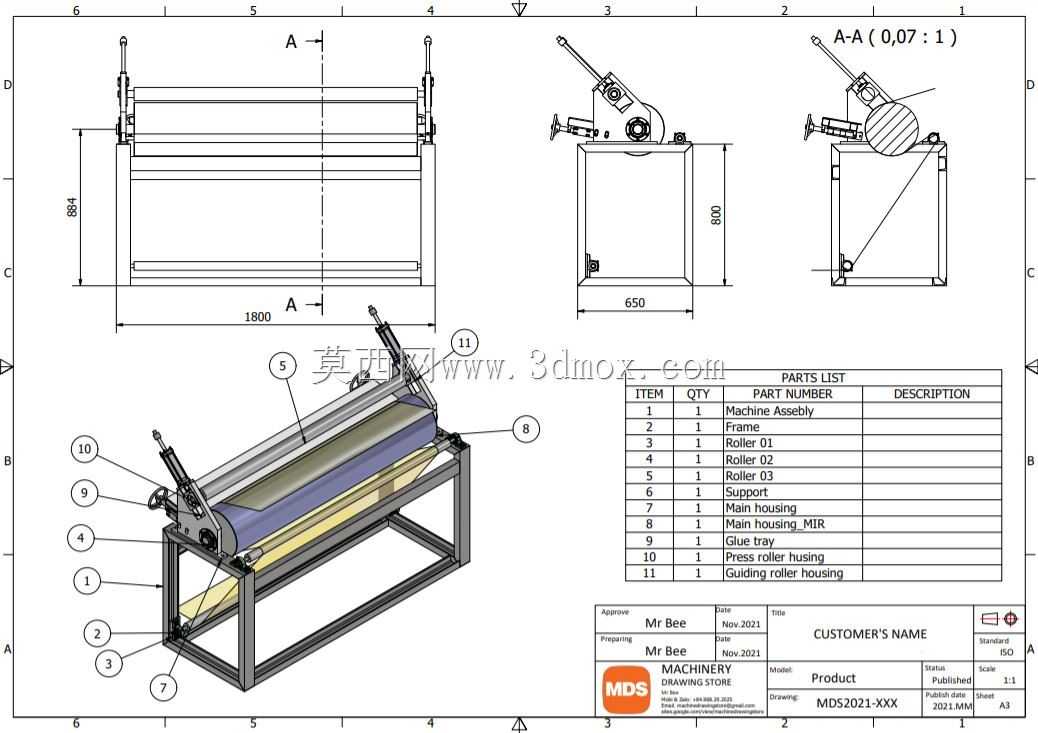

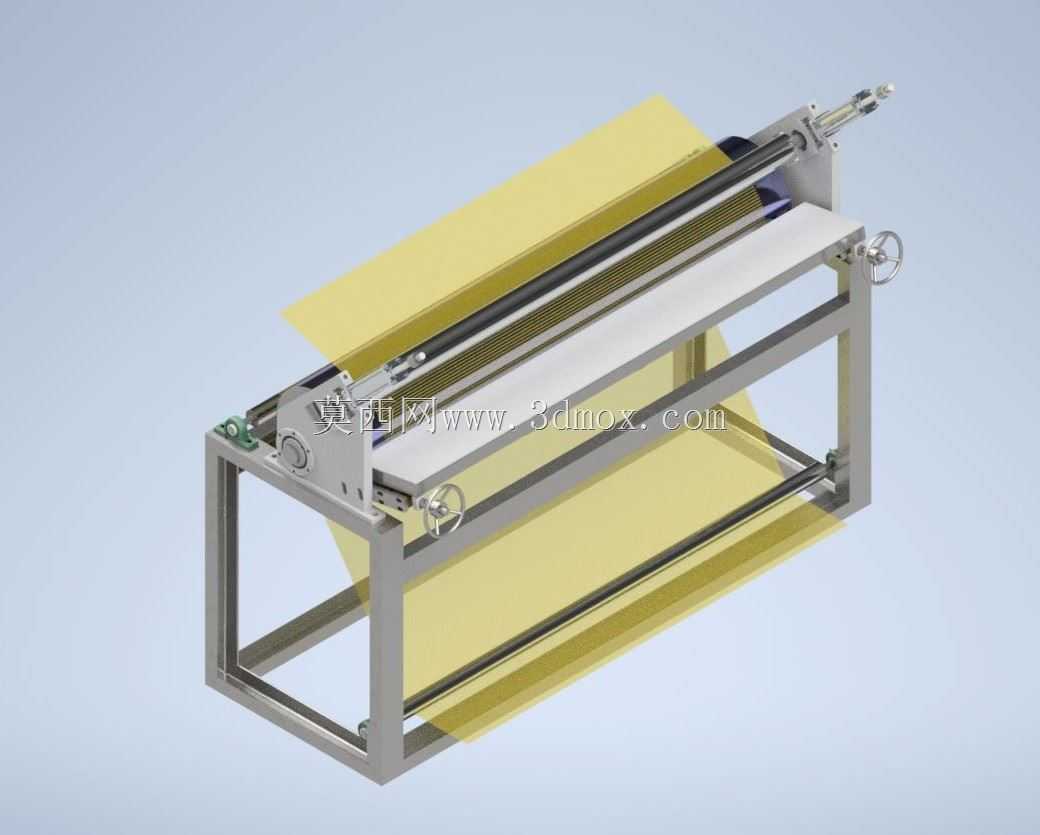

　　这款涂胶设备主要面向卷材类物料的连续涂胶工序，常见于包装材料加工、纸品复合、皮革表层处理、纺织面料上胶等生产场景，可适配不同厚度的片状、卷状柔性基材，完成均匀的胶层涂布作业，替代传统人工刷胶带来的涂覆不均、胶量浪费、作业效率低下等问题。设备整体采用方管焊接机架作为承载基础，机架底部做了水平支撑面设计，安装时可通过地脚调节螺栓调整整体水平度，避免辊系倾斜导致的基材走偏、涂胶厚度不均问题，机架的跨距设计充分考虑了常规卷材的幅宽上限，两侧墙板预留了足够的辊系安装调节空间，方便后期维护时的辊件拆装更换。核心作业单元包含涂胶辊、载胶槽、压合调节机构、过料导向辊几个部分，载胶槽设置在涂胶辊下方，涂胶辊下半部分浸入胶液中，

　　辊体转动时可均匀带起胶层，通过上方的刮胶组件控制辊面带胶厚度，保证转移到基材表面的胶层厚度一致。两侧的气缸调节机构可控制压辊与涂胶辊之间的间隙，适配0.1mm到5mm厚度区间的不同基材，间隙调节带有刻度指示，操作人员可根据基材厚度与涂胶量要求快速调整参数，无需反复试机校准。过料导向辊采用多组平行排布设计，进出料端的导向辊位置经过同轴度校准，可保证基材走料过程中张力稳定，不会出现褶皱、跑偏的情况，辊体表面做了光滑镀铬处理，避免刮伤基材表面，同时减少胶液粘附带来的清洁负担。设备的整体安装边界充分考虑了车间生产线的排布需求，宽度方向适配常规幅宽卷材的作业要求，高度方向符合人工操作的 ergonomic 标准，

　　操作人员站在设备侧面即可完成上料、参数调节、清洁维护等操作，无需额外搭建操作平台。走料路径采用下进上出的排布方式，胶液在重力作用下不会顺着基材倒流到非涂胶面，减少胶液污染的概率，同时载胶槽做了快拆式设计，更换不同类型胶液时可快速拆下槽体清洁，避免不同胶种混合影响粘接效果。整机的结构设计没有冗余的复杂构件，受力薄弱位置做了加强筋焊接处理，长时间连续作业时机架不会出现形变，辊系的轴承座采用可调式安装结构，长期使用出现磨损间隙时可快速调整同轴度，延长设备的整体使用寿命。
