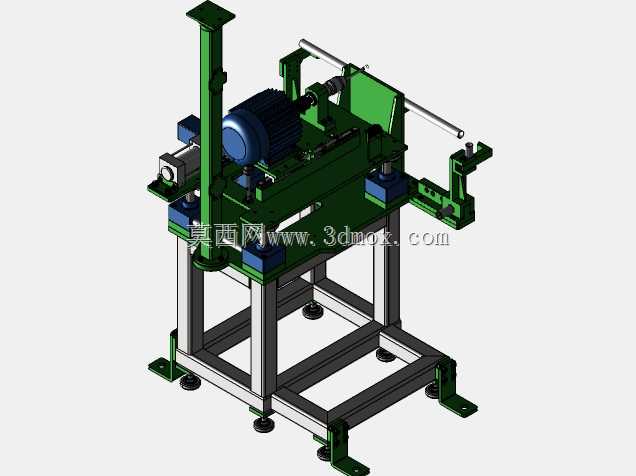

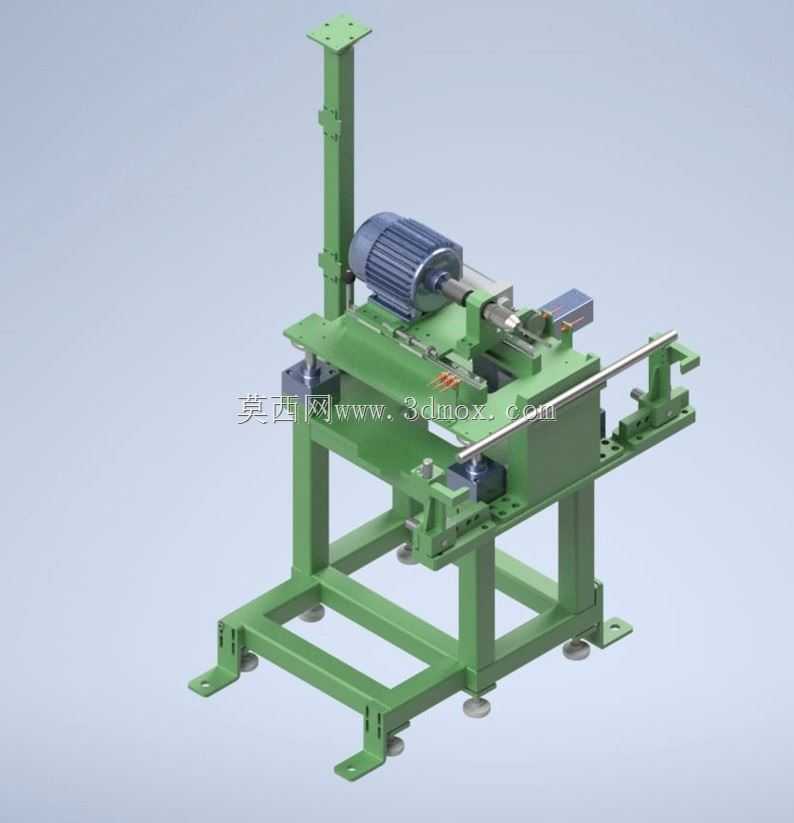

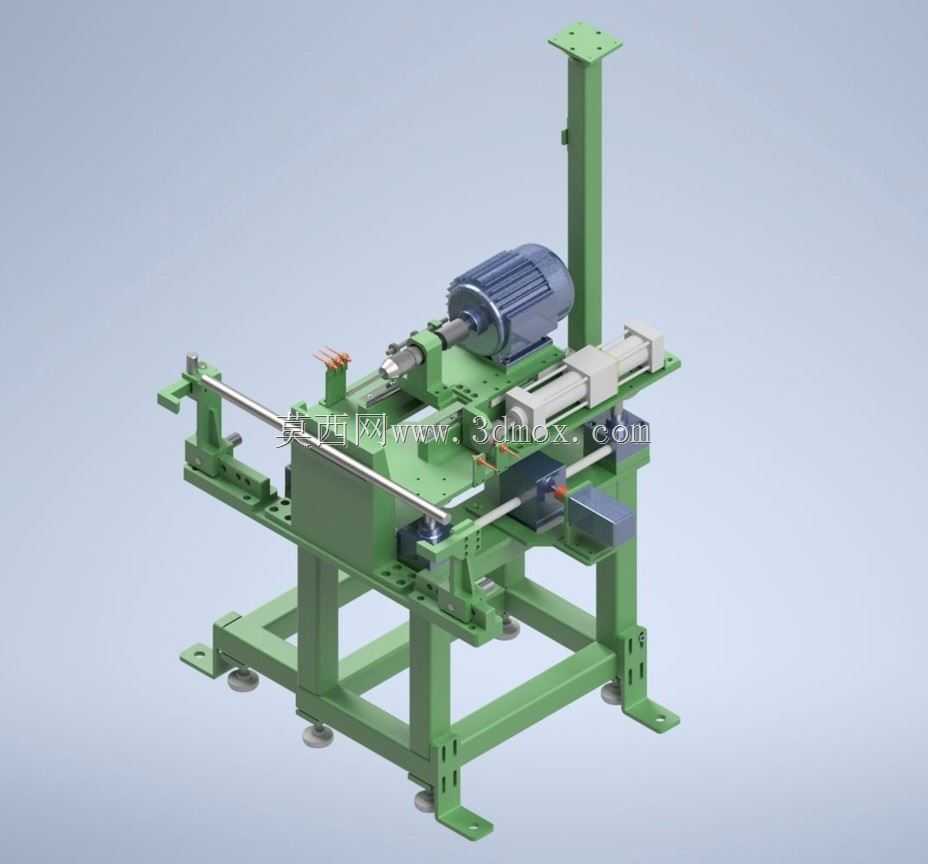

该设备主要面向长轴类、型材类零件的径向孔加工场景,常见于五金零部件加工、汽配零件生产线的单工序钻削工位,可替代人工手持电钻完成定深、定位置的重复钻孔作业,降低人工操作的劳动强度,同时规避手动进给带来的孔位偏移、孔深不一致问题。从结构布局来看,设备采用方管焊接一体式机架,底部设置四个可调脚杯作为安装支撑,可通过调节脚杯高度适配车间不平整地面,机架底部预留的安装孔位可直接通过膨胀螺栓与地面固定,避免高速钻削过程中设备出现共振偏移。钻削动力头采用卧式布置,驱动电机通过联轴器直接连接钻夹头主轴,省去了中间皮带传动的冗余结构,既压缩了动力头的轴向安装尺寸,也减少了传动环节的功率损耗,动力头安装在直线导轨滑台上,
滑台的进给行程通过限位挡块进行硬限位,可根据待加工零件的钻孔深度调整挡块位置,保证每一次进给的行程一致。工件夹持机构布置在动力头的正前方,采用V型块搭配快速压钳的结构,可快速装夹不同直径的圆棒类工件,夹持座下方设置横向调节导轨,可根据工件的长度调整夹持位置,适配不同尺寸规格的待加工零件。设备后侧设置竖向安装立柱,可根据产线的布局需求加装自动送料架或者接料槽,实现单机与自动化产线的快速对接。设计过程中优先考虑了日常维护的便捷性,导轨滑台的润滑注油点均布置在设备外侧,无需拆解外罩即可完成日常润滑保养,电机的安装座设置了腰型调节孔,可快速调整电机主轴与钻夹头的同轴度,降低装配调试的难度。设备的整体外形尺寸控制在紧凑型区间,
横向宽度不超过1.2米,纵向深度不超过0.8米,安装时无需预留过大的操作空间,适合在中小型加工车间的零散工位布置,也可多台并排组成多工序钻削加工单元,完成同一工件上不同位置的多孔同步加工。钻削过程中产生的铁屑可直接通过机架中间的镂空区域落入下方的集屑槽,无需额外加装复杂的排屑机构,日常清理时只需抽出集屑槽即可完成铁屑清运,减少了设备的附属结构成本。
