多工位滚筒式工件清洗设备结构设计

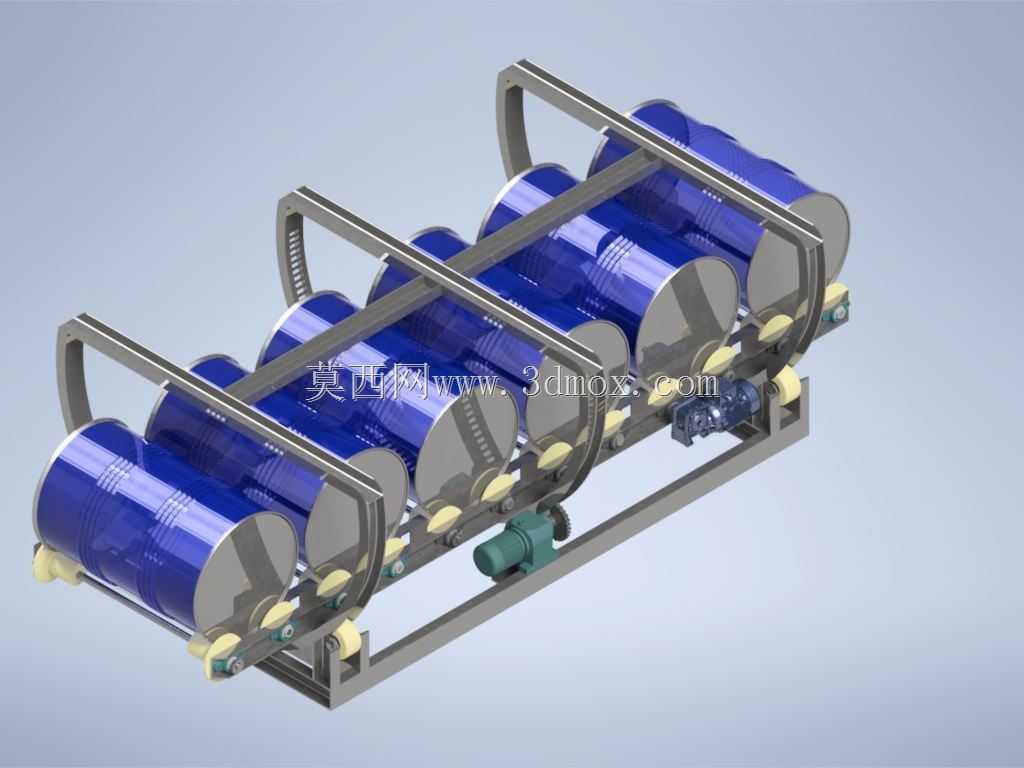

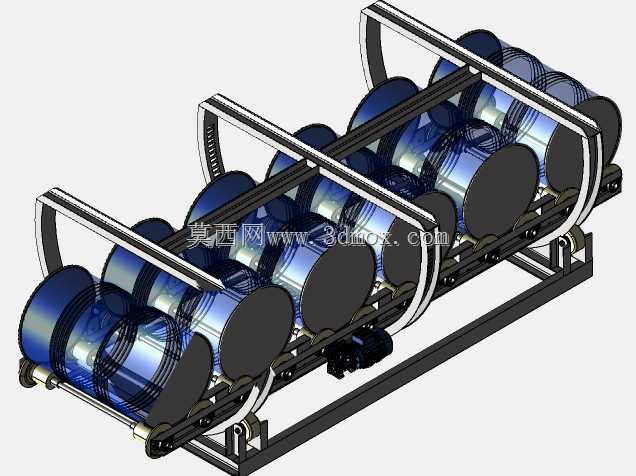

　　这套滚筒清洗设备主要面向中小规格圆柱类工件的批量连续清洗作业场景，常见于五金加工、汽配制造、标准件生产车间的工序间流转环节，用来去除工件表面附着的切削液残留、金属切屑、防锈油杂质，替代传统人工逐件擦洗的低效作业模式。设备整体采用卧式倾斜排布的机架结构，主体框架由标准型钢焊接后做时效处理加工而成，安装时需预留前后端上下料的操作空间，机架底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，避免运行过程中出现滚筒窜动、异响问题。设备核心承载部件为多组平行排布的托辊组件，托辊外层包裹耐磨聚氨酯材质，既可以增大与待清洗滚筒工件的接触摩擦力，带动工件匀速自转，又能避免金属硬接触刮伤工件外表面，

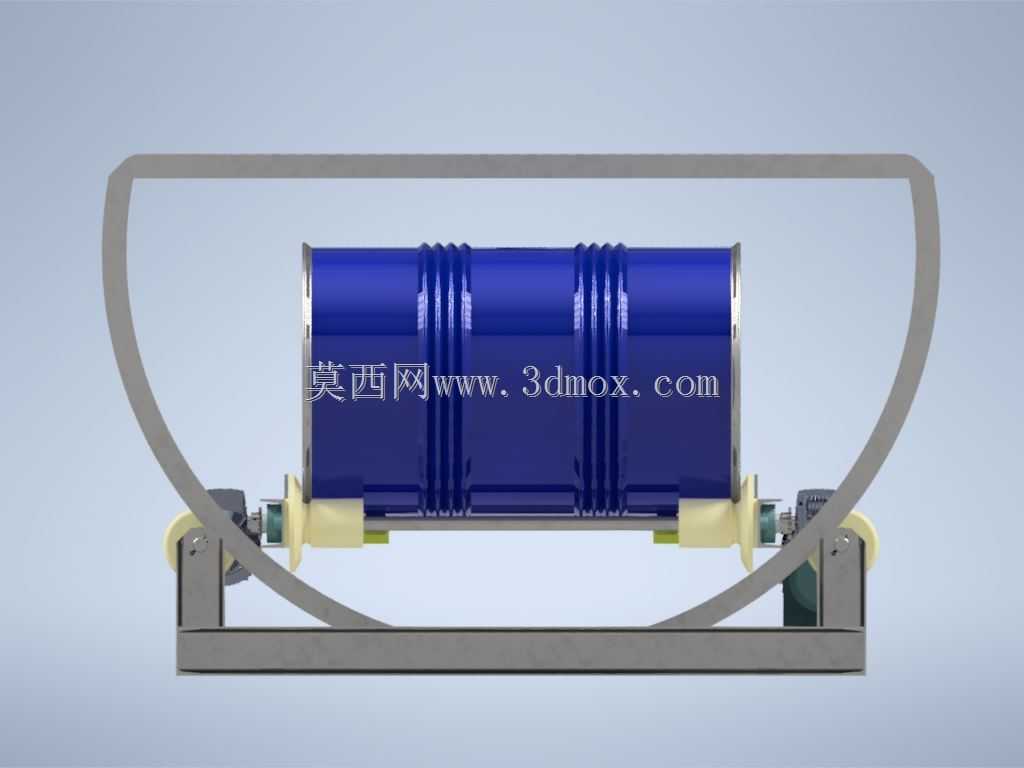

　　托辊的安装间距可根据待清洗工件的直径范围做适配调整，单组设备可同时承载6-8件圆柱类工件同步完成清洗流程。驱动部分采用减速电机搭配链传动结构，动力传递平稳，转速可根据工件的脏污程度、清洗工艺要求做无级调节，工件在自转过程中可保证外表面各个方位都能被喷淋嘴覆盖，不存在清洗死角。设备上方设置的弧形防护框架，一方面用来安装喷淋管路、风干喷嘴等功能组件，另一方面可阻挡清洗过程中飞溅的液体，避免车间地面积水带来的安全隐患，防护框架与主架采用螺栓连接，后期维护时可快速拆卸，方便更换磨损的托辊或者清理管路堵塞的喷嘴。设计过程中重点考虑了不同规格工件的适配性，托辊的中心距调整范围覆盖常见200L标准工业桶以及直径更小的圆柱类加工件，

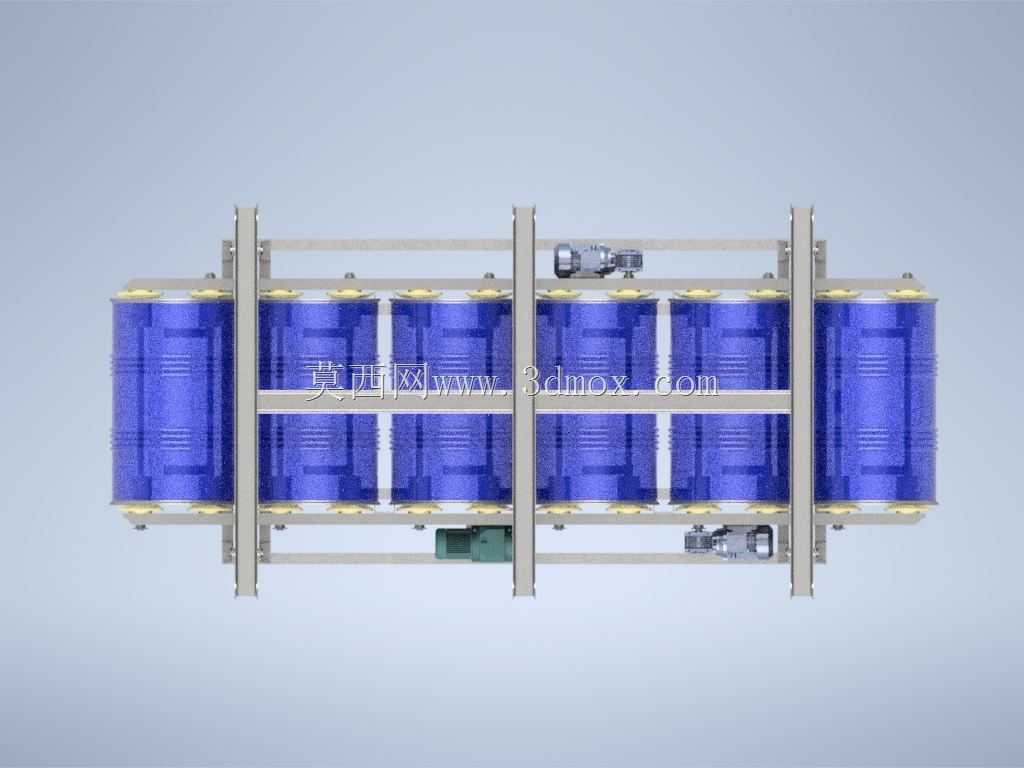

　　设备进料端高度略高于出料端，工件在自转过程中可缓慢向出料端移动，实现连续化的上料、清洗、风干、下料作业流程，无需额外设置推送机构。安装边界方面，设备主体宽度控制在1.8米以内，长度根据配置的工位数量不同在3-4米区间，整机高度不超过1.6米，适配大部分标准车间的层高与流水线对接要求，外接进水口、排水口、电源接口均设置在设备侧方，方便与车间现有公辅设施对接，无需额外改造管路线路。
