轮盘式重力循环机械原理演示装置

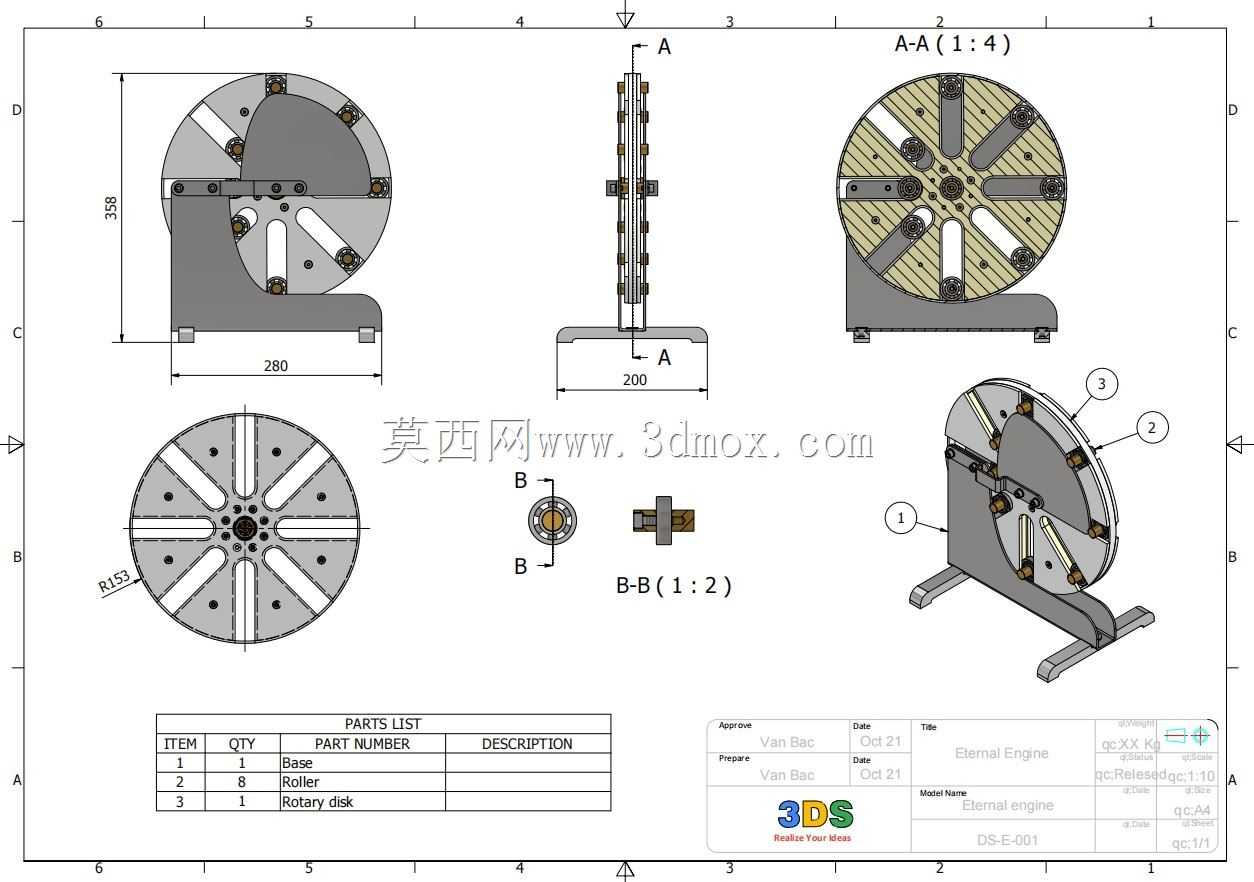

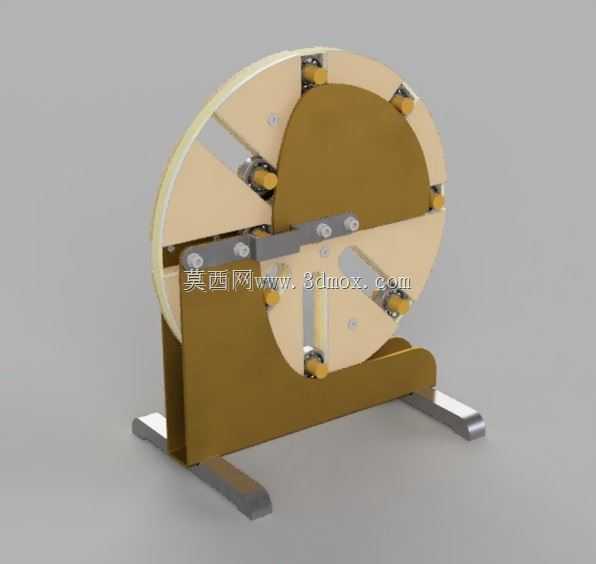

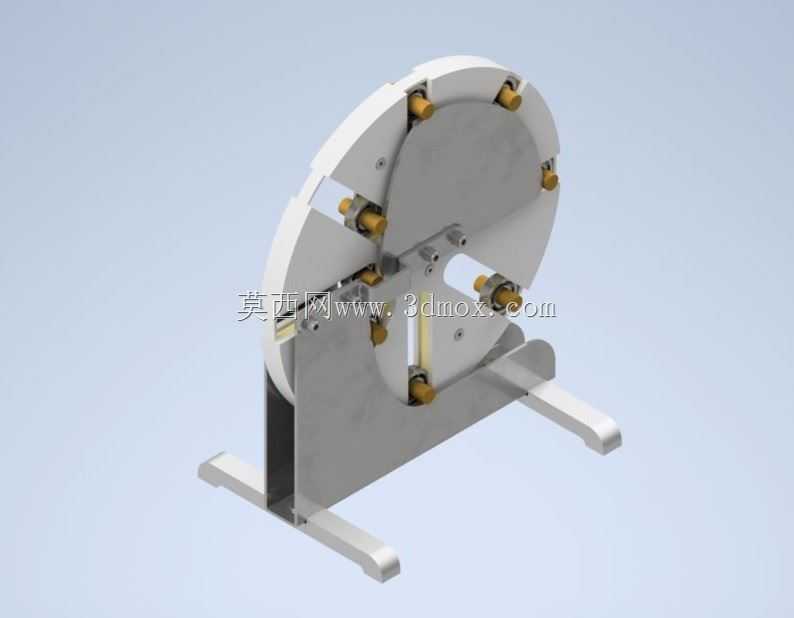

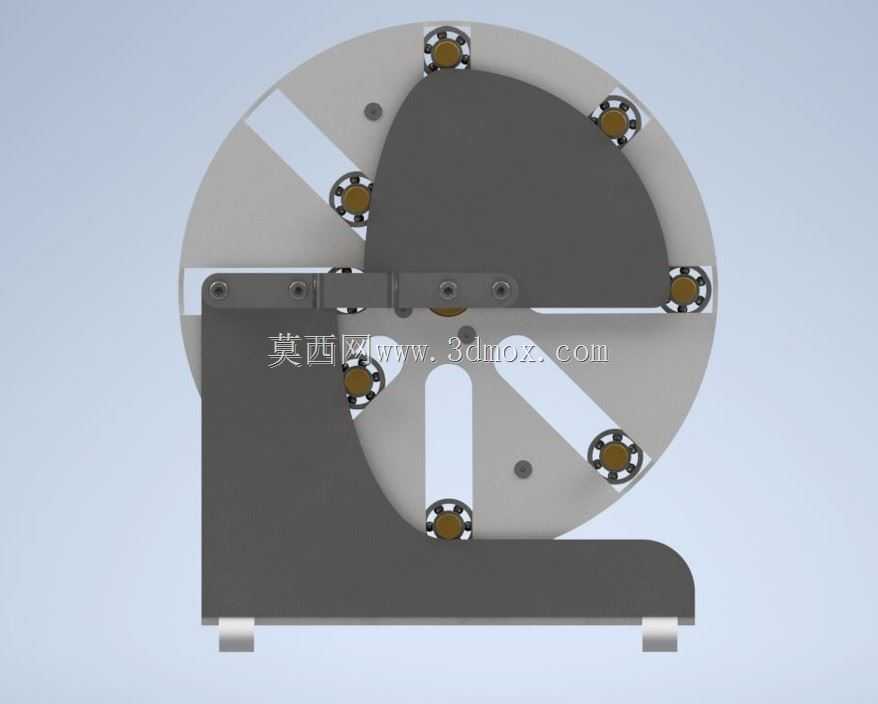

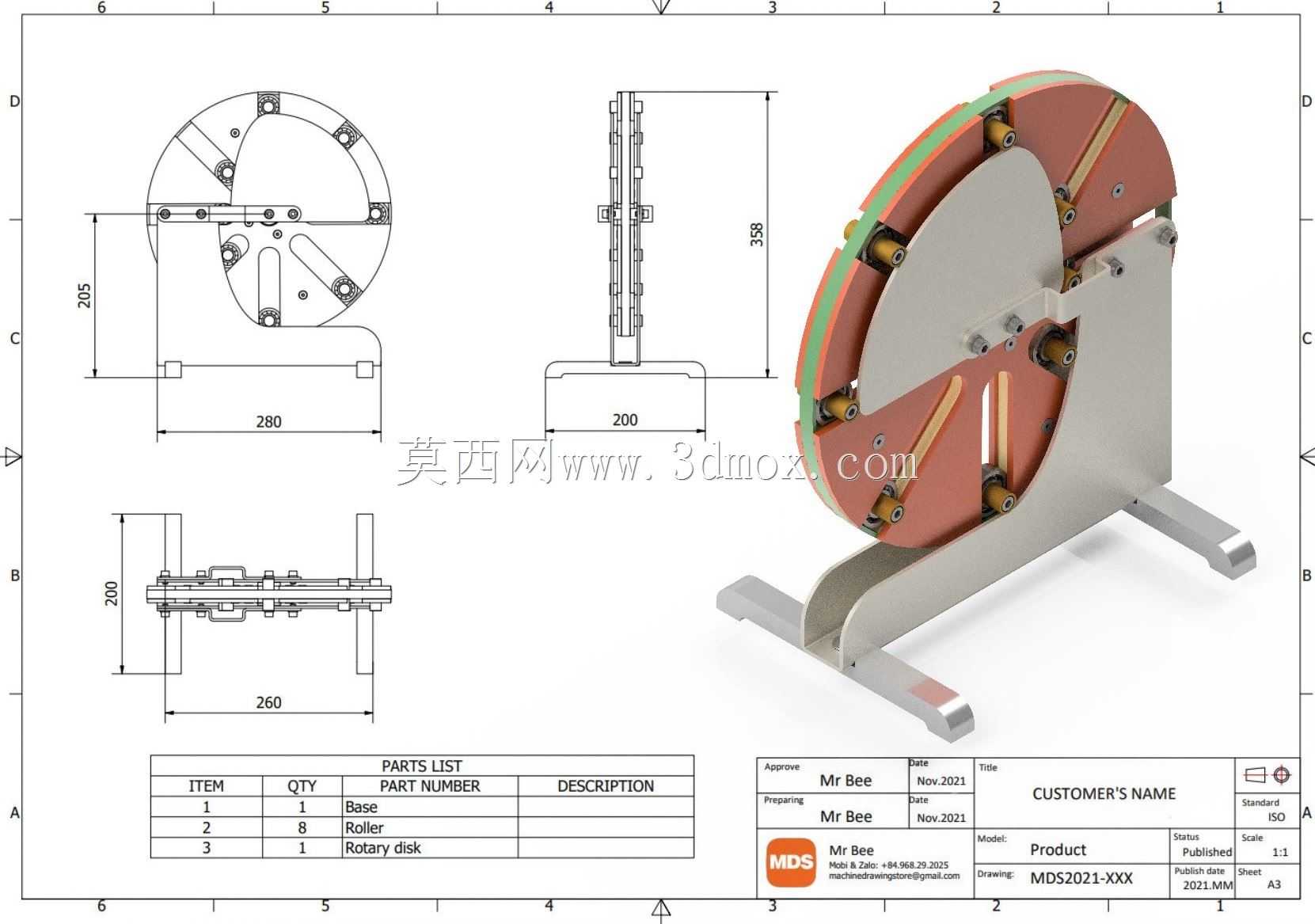

　　该装置属于机械原理演示类结构，核心采用立式轮盘搭配偏心配重组件的结构形式，整体采用立式支座支撑结构，底部设置两个平行的安装支脚，可直接放置于平整台面完成固定，无需额外复杂安装基础，整体安装占用平面尺寸约280mm×260mm，总高度约305mm，轮盘主体厚度约200mm，整体结构紧凑，适合放置于教学实验室、科普展厅的桌面区域使用。从结构设计逻辑来看，轮盘盘面沿圆周方向均匀布置多组可沿径向滑道滑动的配重块，配重块通过铰接连杆与轮盘中心的固定偏心导盘连接，当轮盘转动时，不同方位的配重块会在重力与导盘导向的共同作用下沿滑道滑移，始终保持轮盘单侧的配重块力臂大于对侧，以此形成持续的转动力矩，直观展示重力矩差驱动转动的机械原理，

　　可用于机械基础教学中的力矩平衡、偏心传动相关知识点的具象演示，帮助学习者理解非对称配重下的转动受力逻辑。装置的支撑座采用折弯钣金结构，轮盘中心通过转轴与支撑座上部的安装板连接，转轴处设置耐磨衬套降低转动摩擦阻力，轮盘边缘设置缓冲垫层，避免配重块滑移到位时产生刚性撞击，同时降低运行过程中的噪音。所有滑动配合面均预留合理的装配间隙，配重块与滑道之间采用光滑接触面设计，减少卡滞风险，保证轮盘转动过程的顺畅性。从实际应用场景出发，这类结构除了教学演示用途外，也可作为创意机械摆件用于工业设计展示、科普互动场景，其结构设计中采用的偏心导向、随动配重的思路，也可为重力式能量收集装置、低转速力矩输出结构的设计提供参考。整套结构的零件拆分清晰，

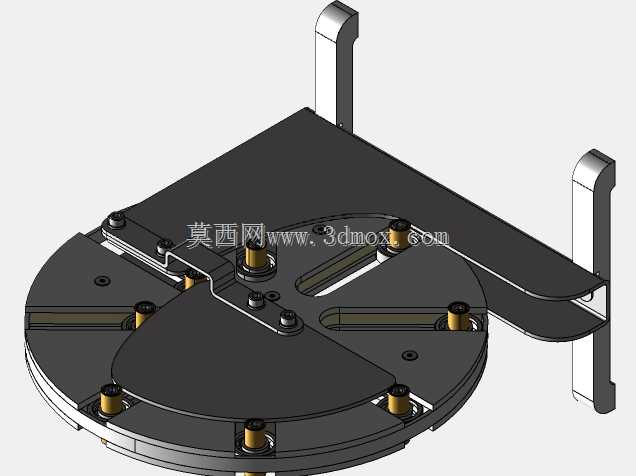

　　主要包含支撑底座、中心固定导盘、转动轮盘、滑动配重块、铰接连杆、转轴组件几个部分，各零件之间的连接方式简单可靠，没有复杂的异形曲面结构，加工工艺性较好，支撑底座可采用钣金折弯或铝合金铣削加工，轮盘与配重块可采用板材切割加工，装配时仅需保证中心导盘的偏心距精度、滑道的直线度以及转轴的同轴度，即可实现预期的运行效果，整体结构没有易损的精密部件，日常维护仅需定期在转轴与滑动接触面添加润滑脂即可长期使用。
