小型离心式涡轮鼓风送风结构

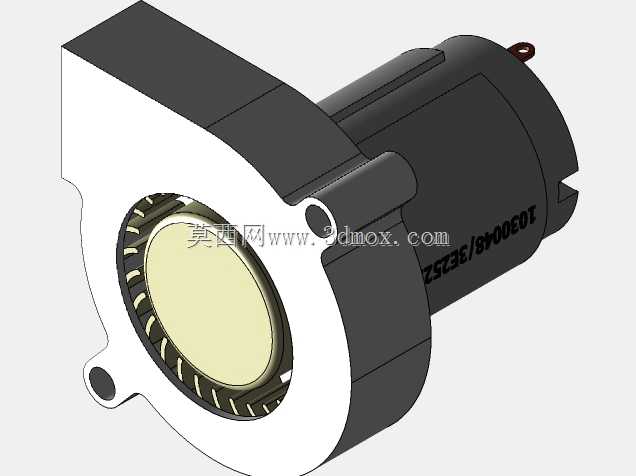

　　这款涡轮鼓风结构的建模，最初是为小型电子设备舱内定点风冷、桌面级通风散热场景做的适配设计，在实际工程应用里，这类小体积鼓风组件常被嵌入工控机箱、小型实验风道、便携散热设备的内部，负责在有限安装空间内提供稳定的定向风压，完成局部热交换或者小流量气体输送。从功能实现逻辑来看，结构采用侧出风蜗壳搭配直驱电机的布局，进风侧设置带导流齿的环形进风圈，能在气流进入叶轮腔前提前梳理流向，减少进气端的紊流损耗，叶轮隐藏在蜗壳腔体内部，和电机输出轴直接同轴连接，省去了中间传动结构的间隙损耗，也能缩小整体轴向占用空间。设计过程中优先考虑了安装边界的适配性，蜗壳侧边预留的两个带衬套的安装孔，孔位间距和常见小型风机的安装孔距做了兼容，

　　不管是用螺丝锁附在钣金支架上，还是嵌入塑料壳体的定位槽内，都不需要额外做转接件，电机尾部的出线端做了径向的让位槽，布线时不会和周边结构产生硬干涉，蜗壳的出风口做了平直的对接边，能直接套接柔性通风管或者硬质导风槽，不需要额外做变径转接。外形尺寸上，整体径向尺寸控制在常规掌心大小范畴，轴向长度适配薄型设备的内部堆叠需求，不会因为鼓风组件的体积占用挤压其他功能模块的布置空间。建模时对蜗壳的型线做了等壁厚处理，不管是后续做注塑开模还是3D打印打样，都能保证壁厚均匀，避免成型过程中出现缩痕或者变形，进风圈的导流齿和叶轮外缘的间隙控制在合理范围，既不会因为间隙过小产生运转摩擦，也不会因为间隙过大造成风压泄漏，

　　电机和蜗壳的连接位做了周向的定位止口，装配时能快速保证同轴度，减少装配调试的时间成本。这类鼓风结构和普通轴流风扇的差异在于，它能提供更高的出口静压，在风道存在一定阻力的场景下，依然能维持稳定的送风量，不会因为风道背压升高出现风量骤降的问题，适合用在需要对接长导风通道、或者需要定点吹送散热目标的场景，比如小型激光模组的定点散热、密闭电气舱内的空气循环、小型气体检测设备的采样气路驱动等场景，都能适配这类结构的性能参数。建模过程中对所有配合面都做了公差预留，电机安装位的尺寸适配常见的小型有刷、无刷外圆尺寸，后续如果需要更换不同功率的电机，只需要调整电机腔的内孔尺寸，不需要改动蜗壳和叶轮的主体结构，具备一定的衍生拓展性，进风侧的防护网安装位也做了预留，后续如果使用场景存在粉尘或者异物吸入风险，可以直接加装防护网，不需要额外修改壳体结构。
