工业收卷用双挡边线轴结构设计

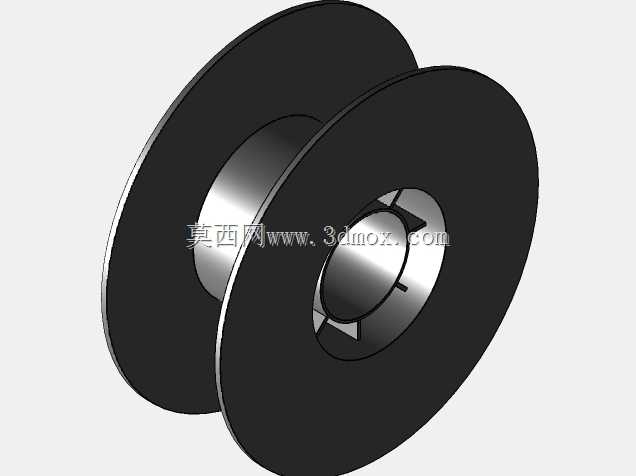

　　在线缆、金属线材、柔性带材的生产与流转环节，线轴是贯穿收卷、转运、放料全流程的核心承载部件，这款双挡边结构的线轴，针对常规绕线部件易出现的排线散乱、侧边窜料、安装适配性差等现场问题做了针对性结构优化。从实际使用场景来看，这类线轴可适配细径金属丝、绝缘线缆、柔性包装带、3D打印耗材等多种卷状物料的承载，既可以配套在主动收卷设备上完成生产端的成卷收料，也可以作为独立包装载体完成物料的仓储与跨工位转运，在放料工位使用时，配套芯轴即可实现顺畅的无卡滞转动送料，不会出现卡滞扯断物料的问题。结构设计上，两侧采用等径圆形挡边结构，挡边与中间绕线筒体采用一体化同轴设计，从根源上避免了分体式装配带来的同轴度误差，减少高速转动时的径向跳动量；

　　中间筒体的内孔做了带定位卡槽的结构设计，安装时卡槽可与配套芯轴上的定位凸台嵌合，传递扭矩时不会出现线轴与芯轴的相对打滑，保证收卷时的线速度稳定，避免因转速差导致的排线松紧不均问题。绕线筒体的外径与两侧挡边的高度差经过匹配设计，预留了合理的物料容纳空间，挡边边缘做了小圆弧过渡处理，不会刮伤缠绕物料的表层，尤其是针对带绝缘层的线缆、表面易划伤的薄膜类带材，能有效降低物料转运过程中的外观损伤率。安装边界方面，内孔的定位卡槽采用对称分布设计，可适配市面上多数标准规格的收放卷芯轴，不需要额外做定制转接件就能直接替换原有老旧线轴；两侧挡边的外侧面为平整平面，安装时可与芯轴两端的限位挡圈紧密贴合，控制轴向窜动间隙在合理范围内，

　　高速转动时不会出现轴向偏移导致的排线错位问题。筒体的壁厚经过受力校核，在满卷承载状态下不会出现筒体凹陷变形，挡边的厚度也满足堆叠转运时的侧向受力要求，多层堆叠仓储时不会出现挡边弯折变形导致的物料散卷问题。不同于普通简易绕线筒，这款线轴的结构兼顾了生产环节的动平衡要求与流转环节的结构强度，内孔的卡槽设计既满足扭矩传递需求，也能兼容无键槽的光轴使用场景，只需要在光轴上加装对应规格的定位卡块即可完成固定，适配不同设备的安装条件，在中小规格卷料的收放场景下有较强的通用性。
