推力滚子轴承精密三维结构设计

　　在重型机械传动系统的轴向承载环节，推力滚子轴承是承担单向轴向载荷、保障旋转部件轴向定位精度的核心零件，常见于立式电机输出端、大型减速机低速轴止推位、工程机械回转机构、船舶推进轴系、重型机床主轴箱等需要承受大轴向力的工况场景，这类场景往往伴随低速重载、冲击载荷波动的工况特点，对轴承的承载能力、抗形变能力、安装适配性都有极高要求。

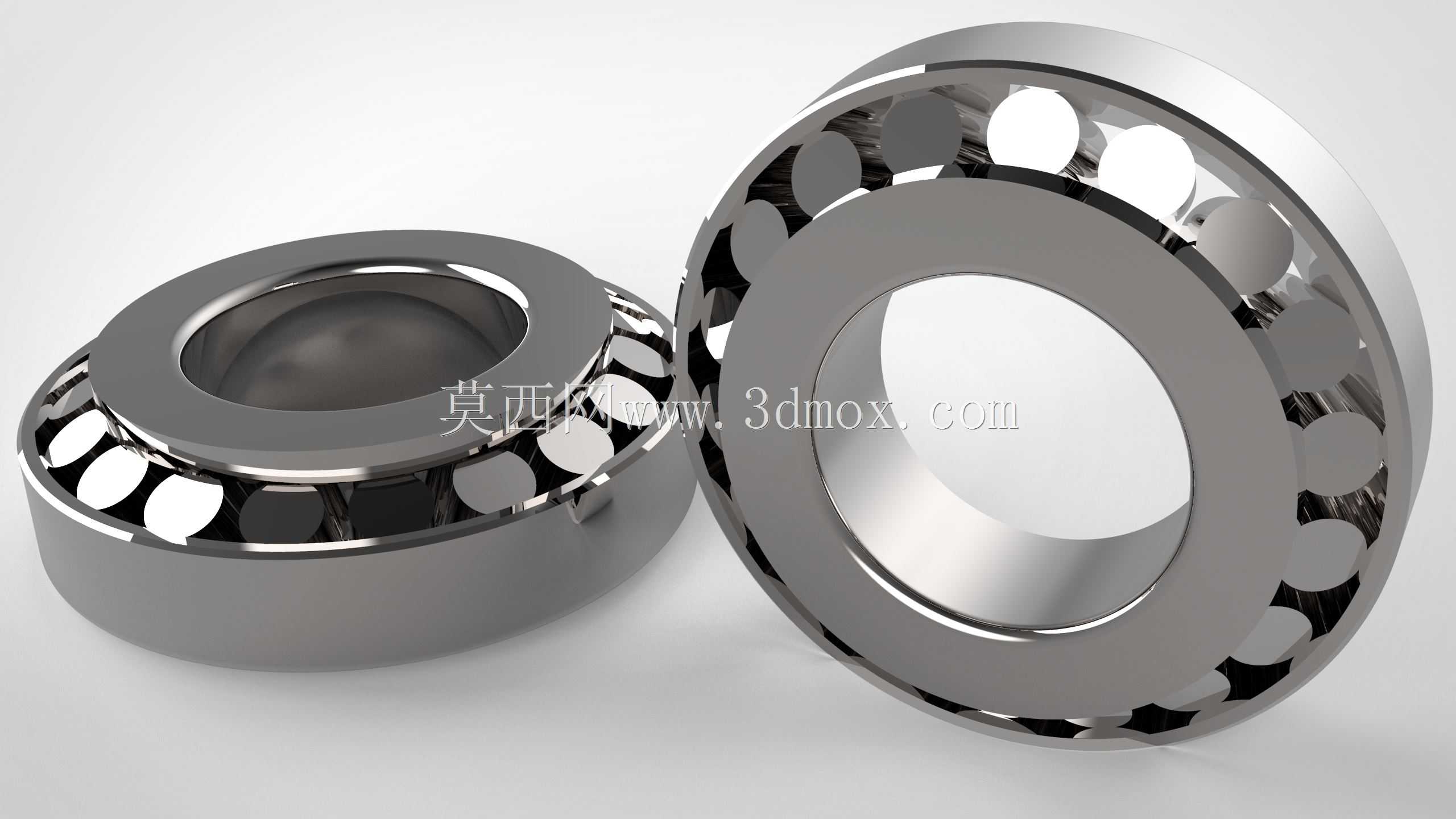

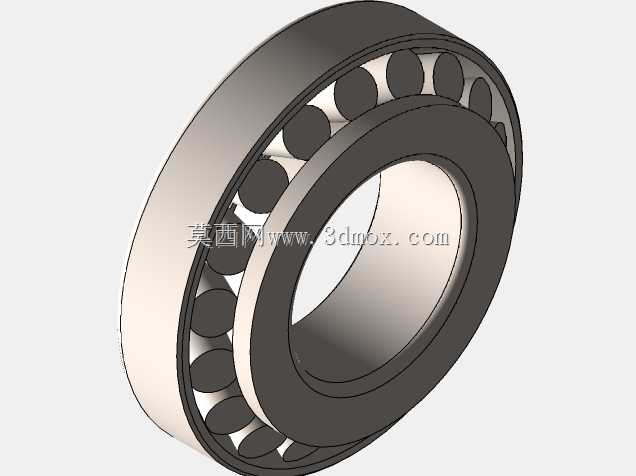

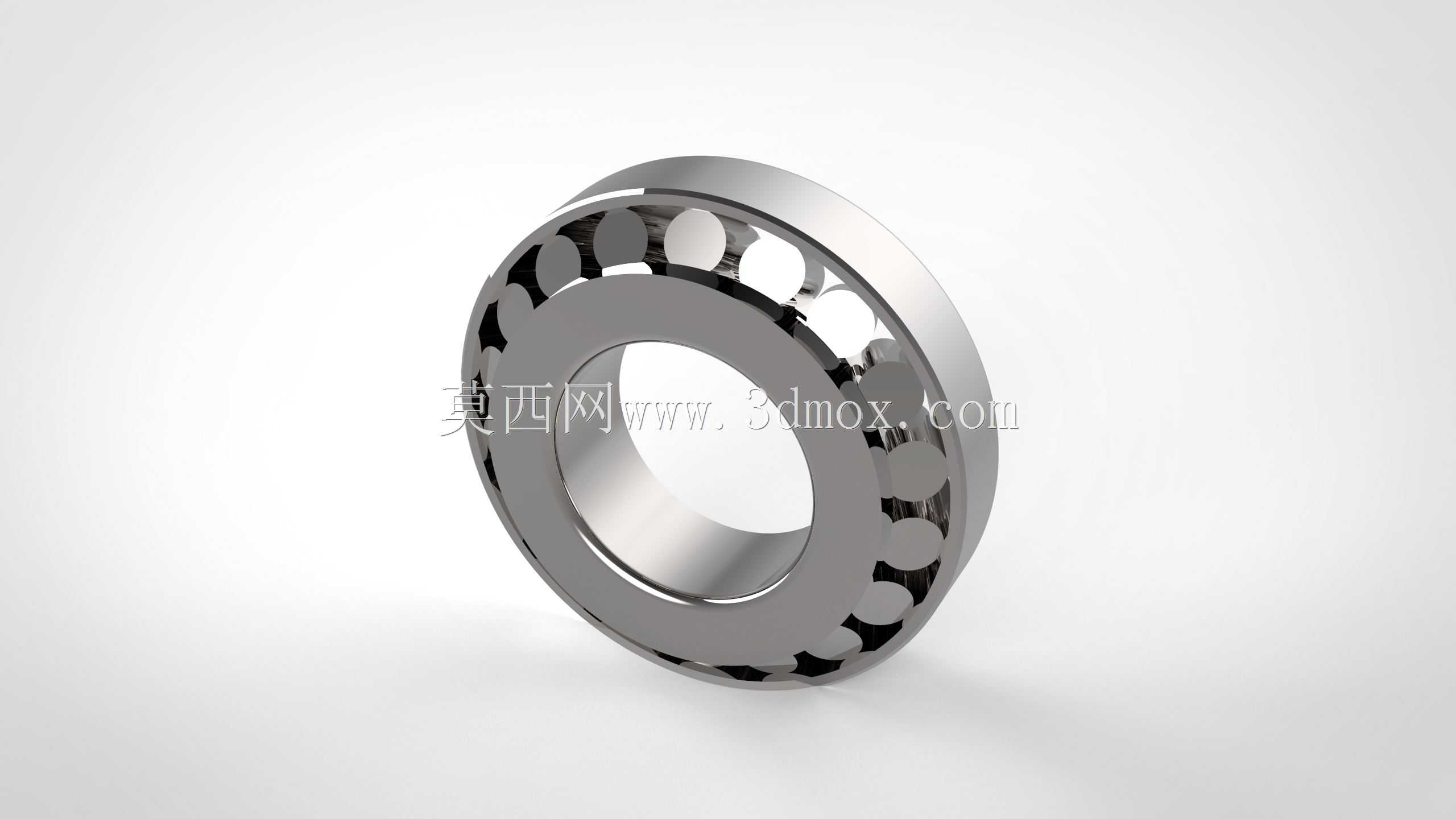

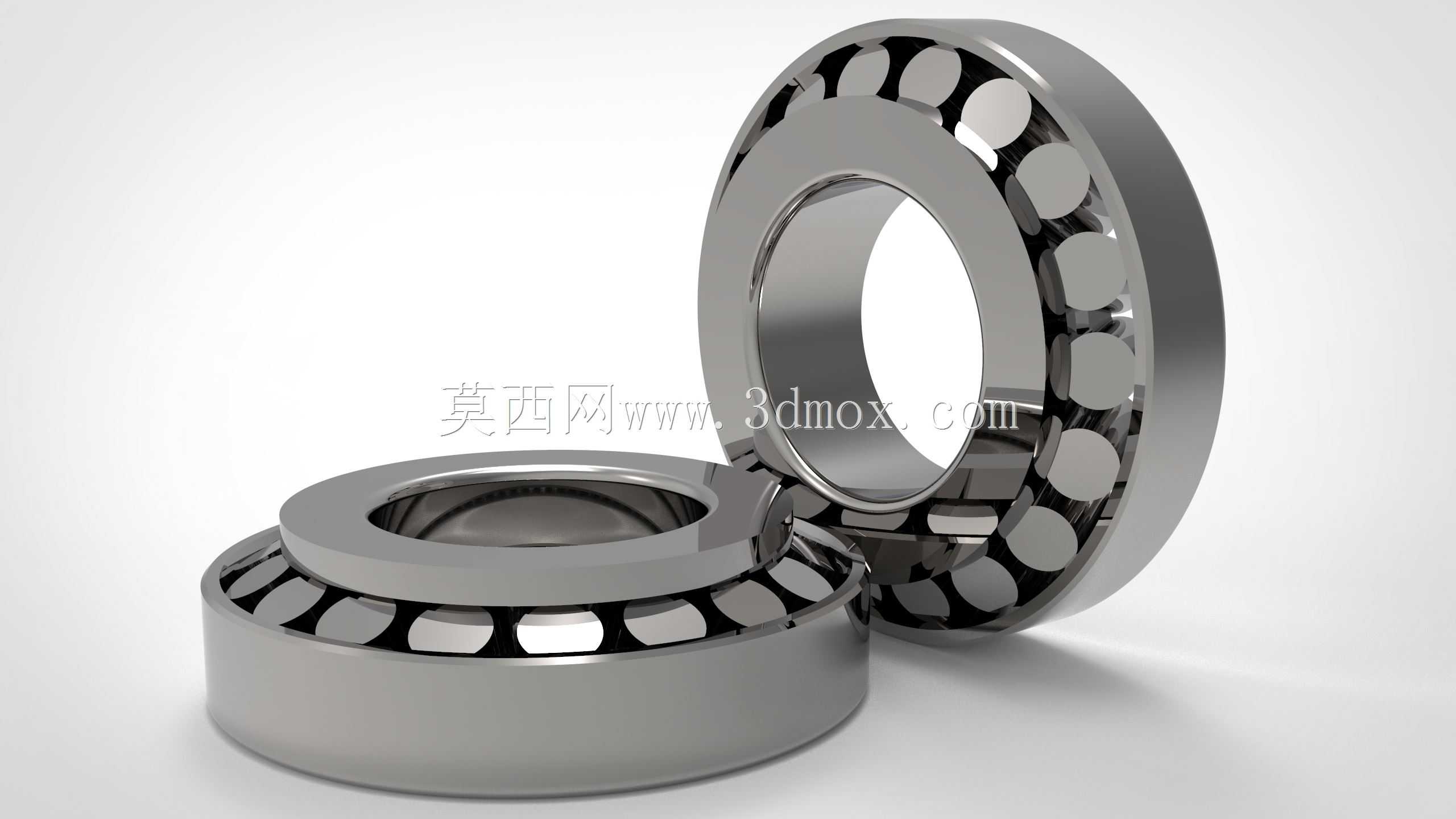

　　从实际功能特性来看，这款推力滚子轴承采用分离式结构设计，轴圈、座圈与滚子保持架组件可完全拆分，现场安装时可分别完成轴圈与转轴的配合装配、座圈与轴承座孔的定位安装，再装入滚子组件，大幅降低了重型设备装配环节的操作难度，尤其适合大尺寸轴系的现场检修与部件更换，无需对整根轴系做大规模拆解即可完成轴承替换。滚子采用对数修形的圆锥滚子排布，滚动体与滚道的接触为线接触形式，相比同尺寸的推力球轴承点接触承载形式，额定动载荷可提升40%以上，能够承受持续的重轴向载荷，同时可适配一定程度的轴系安装偏角，补偿加工与装配过程中产生的同轴度误差，避免局部应力集中导致的滚子边缘磨损、滚道点蚀问题，延长部件实际使用寿命。

　　设计过程中首先围绕目标工况的轴向载荷谱做参数匹配，先确定所需的额定动载荷、静载荷阈值，再反推滚动体的直径、长度、排布数量与节圆直径，确保滚动体与滚道的接触应力控制在材料许用应力范围内，避免重载下出现塑性形变。滚道的曲率参数经过反复校核，保证滚子在滚动过程中全程与滚道均匀接触，减少滑动摩擦占比，降低运转过程中的温升与磨损速率。保持架采用实体铜合金保持架结构，兜孔间隙经过精准计算，既可以对滚子做可靠的周向定位，避免滚子运转过程中出现歪斜、卡滞，又能预留足够的润滑脂存储空间，保障低速重载工况下的润滑持续性，避免干摩擦导致的轴承抱死故障。

　　外形尺寸与安装边界方面，轴圈的内孔与转轴采用过渡配合，配合公差选取符合重型机械轴系配合标准，既保证轴圈与转轴同步旋转无相对滑动，又不会因为过盈量过大导致装配困难、内圈胀裂；座圈的外圆与轴承座孔采用间隙配合，方便安装时调整座圈位置，补偿座孔与轴的垂直度误差。轴承的安装高度即轴向装配尺寸经过严格控制，可直接适配标准轴承座的安装腔体尺寸，无需额外加工调整垫片即可满足轴向定位要求；轴圈与座圈的端面平面度、平行度公差控制在微米级，确保安装后轴承端面与轴肩、座孔端面完全贴合，避免运转过程中出现偏载。轴承的倒角尺寸按照安装引导要求设计，装配时可顺利导入轴肩与座孔，避免尖锐棱边刮伤配合面，同时预留了润滑脂的导入通道，可适配脂润滑与稀油润滑两种润滑方式，满足不同转速、不同工况环境的使用需求。

　　在实际选型应用中，这类推力滚子轴承不能承受径向载荷，仅作为轴向承载部件使用，设计轴系结构时需要搭配径向轴承共同完成轴系的全自由度约束，通常与深沟球轴承、调心滚子轴承等径向承载轴承配对使用，分别承担径向与轴向载荷，避免轴承承受额外的附加载荷。建模过程中对每个零件的细节都做了还原，包括滚子的修形轮廓、保持架的兜孔结构、滚道的磨削纹理避让槽、安装倒角等细节，可直接用于虚拟装配验证、干涉检查、有限元承载仿真分析，也可作为教学演示、设备维修测绘的参考模型，帮助结构设计人员快速完成轴系的配套设计，减少重复建模的工作量，提升设计效率。
