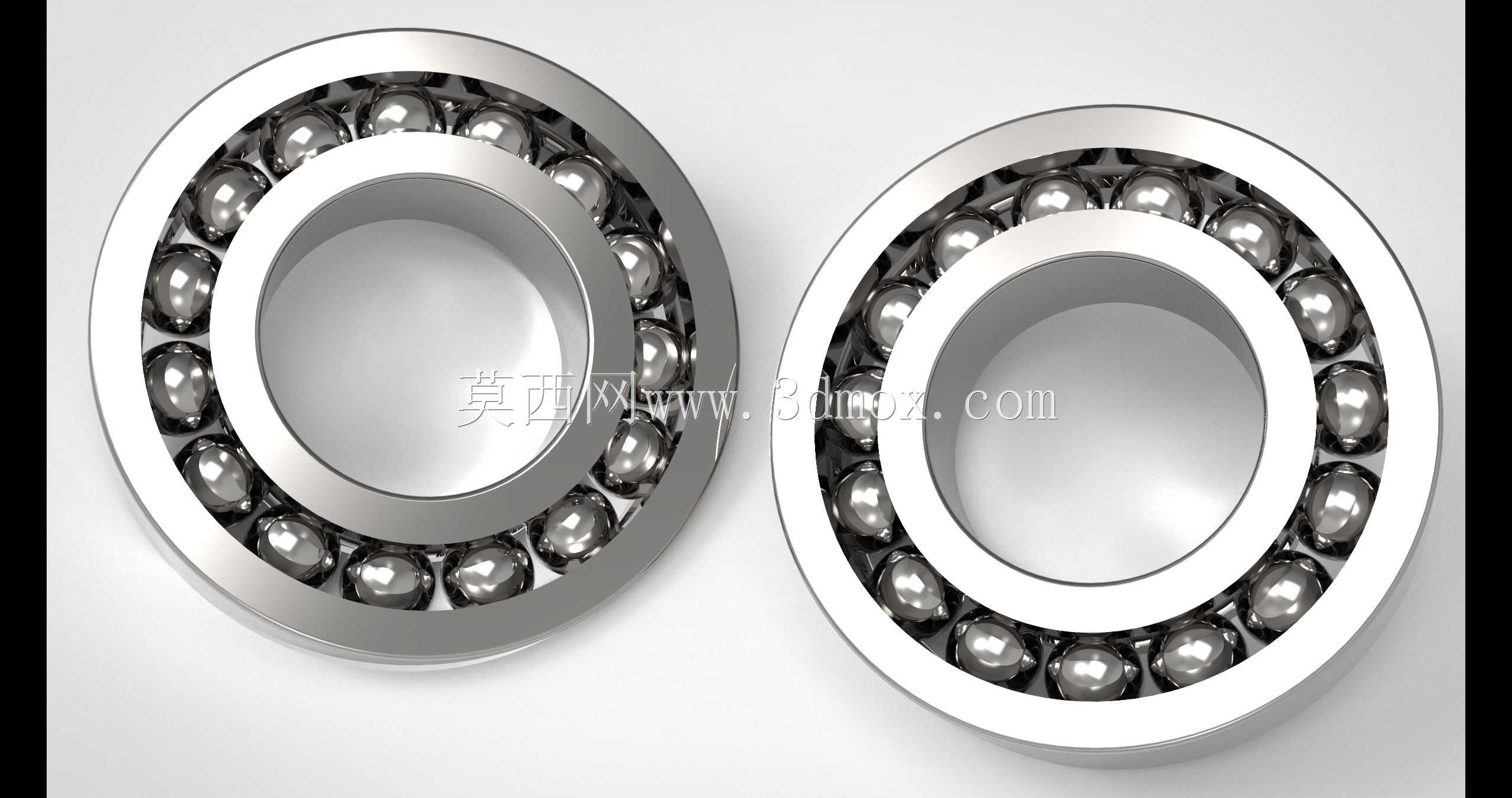

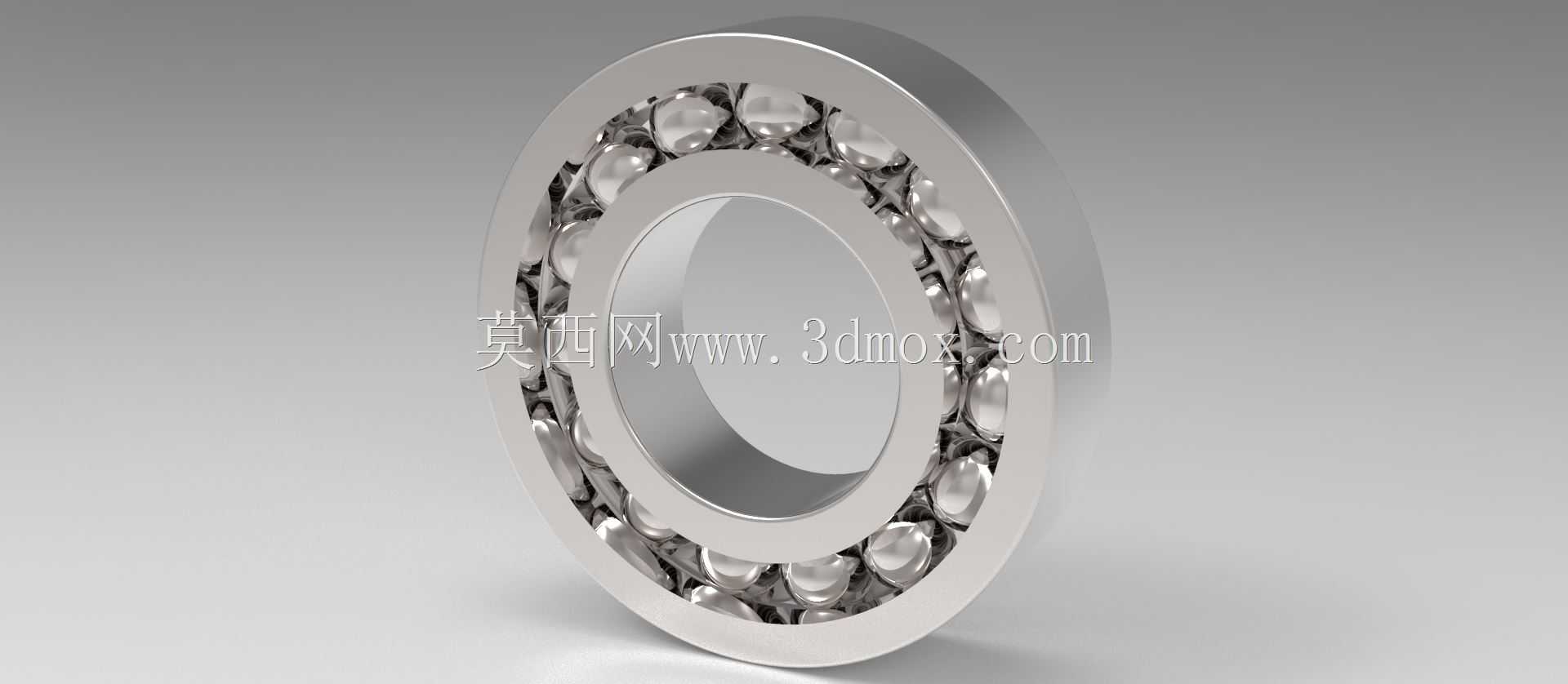

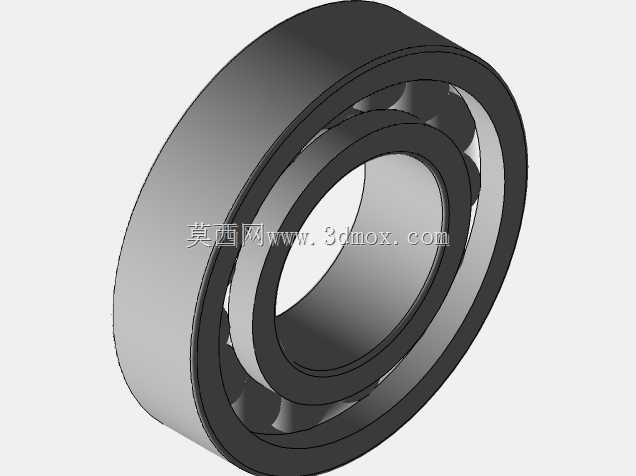

双列调心结构滚珠轴承三维设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482873
  • 双列调心结构滚珠轴承三维设计
  • 双列调心结构滚珠轴承三维设计
  • 双列调心结构滚珠轴承三维设计

  在各类回转传动场景中,这类双列滚珠轴承的适配性覆盖了从轻工输送设备到中型工程机械的多类工况,区别于单列深沟球轴承,双列结构的调心性能可以补偿安装过程中产生的轴系同轴度误差,当支承座孔加工存在形位公差偏差、或是轴系受载后出现小幅挠曲变形时,滚动体与滚道之间不会出现边缘卡滞、局部应力集中的问题,能持续保持稳定的回转精度。从实际选型应用来看,这类轴承常被布置在传动轴的中间支承位置,尤其是跨距较大的多支点传动系统中,轴的热伸长带来的轴向位移也能通过轴承内部的游隙设计得到合理补偿,不需要额外加装复杂的补偿结构。设计过程中首先要明确的是安装边界约束:轴承的内圈与轴采用过盈配合,配合公差根据载荷性质选取基孔制过渡到过盈的区间,

  外圈与座孔采用间隙配合,方便安装拆卸的同时,保证外圈在调心过程中可以有微小的偏转余量。滚动体的排布采用等份保持架分隔,保持架的兜孔间隙控制在滚动体直径的千分之五以内,既避免滚动体运转过程中相互摩擦碰撞,又不会因为间隙过大导致滚动体在高速回转时出现窜动。滚道的曲率设计需要匹配滚动体的球面半径,内圈滚道的曲率半径略大于滚动体半径,外圈滚道采用球面结构,曲率中心与轴承中心重合,这也是实现调心功能的核心结构特征。从载荷承载特性来看,这类轴承可以同时承受径向载荷与双向的轴向载荷,额定动载荷的计算需要考虑双列滚动体的载荷分布系数,当径向载荷作用时,两列滚动体的受载区域会根据轴的偏转角度自动调整,不会出现单列过载的情况。在实际设备维护场景中,

  这类轴承的密封结构选型也需要匹配工况,粉尘较多的输送设备场景需要加装双侧接触式橡胶密封,预先填充锂基润滑脂可以实现长期免维护;高速运转的机床传动场景则可以选用开式结构,配合油路润滑系统持续供油,降低运转温升。建模过程中需要重点关注滚道与滚动体的相切约束,装配时要保证滚动体与内外圈滚道的接触点处于设计的压力角位置,保持架的转动自由度要完全放开,模拟实际运转时的随动状态。安装尺寸的校核需要预留足够的装配空间,内圈的定位轴肩高度不能超过内圈的倒角尺寸,避免装配时轴肩与轴承内圈端面出现干涉,外圈的座孔挡肩也要做对应的倒角处理,同时要留出拆卸工具的操作空间,方便后期维护时使用拉马拆卸轴承。在不同的工况下,轴承的径向游隙组别需要对应调整,

  重载低速场景选用大游隙组别,补偿重载下的接触变形;高精度回转场景选用小游隙组别,提升轴系的回转刚度,降低运转时的径向跳动。这类轴承的失效形式主要是接触疲劳剥落与磨损,设计时滚道表面的硬度要求达到HRC61-65,通过表面淬火处理提升接触疲劳强度,滚动体采用整体淬硬的轴承钢制造,表面粗糙度控制在Ra0.2以下,降低运转时的摩擦系数。
