套筒内置式圆柱螺旋压缩缓冲组件

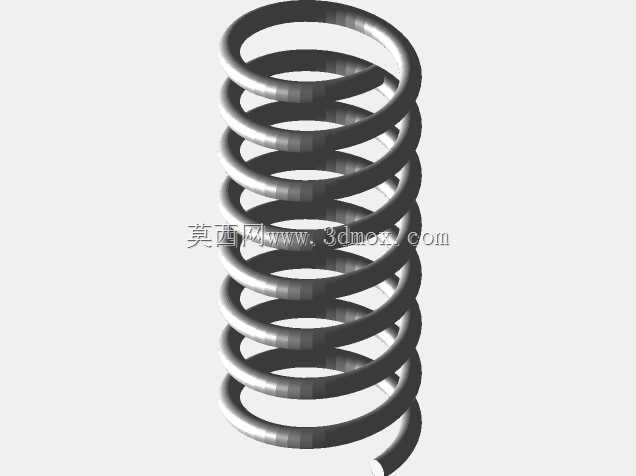

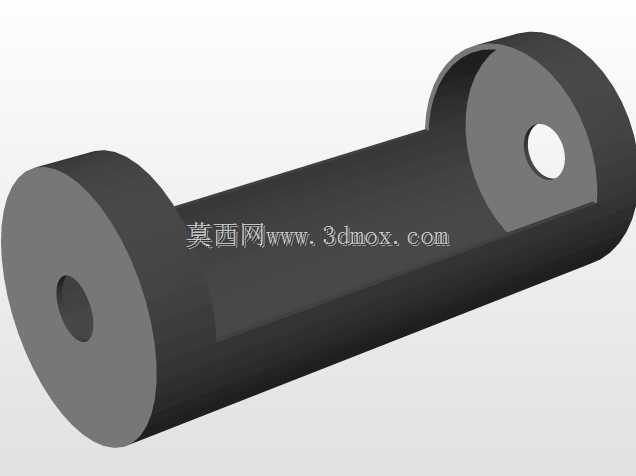

　　这类带套筒限位的圆柱螺旋压缩缓冲组件，在各类需要行程限位、冲击缓冲的机械结构中应用十分广泛，小到消费电子的按键回弹结构、小型家电的开合缓冲位，大到工业设备的门体缓冲、工装夹具的压合缓冲段、输送线末端的工件止挡结构，都能见到这类结构的变体。不同于裸露安装的普通压缩弹簧，该结构将弹簧完全置于单侧开口的圆柱套筒内部，套筒上端设置带中心凸台的圆形端盖，端盖的凸台嵌入弹簧内圈实现径向定位，下端的套筒底座托住弹簧底部，同时套筒侧壁对弹簧的压缩形变形成径向约束，避免弹簧在受压缩载荷时出现侧向屈曲、弹出错位的问题，在存在侧向分力的安装场景下，这种带限位套筒的结构可靠性远高于裸装弹簧。从设计逻辑上看，该结构的核心是通过同轴的套筒与端盖配合，

　　给压缩弹簧提供全行程的导向约束：端盖的外径与套筒内径采用小间隙配合，保证端盖可沿套筒轴向顺畅滑动，不会出现卡滞；端盖中心的凸台高度需要匹配弹簧的并圈高度，避免弹簧被压并时端盖与套筒底座出现刚性碰撞，同时凸台直径略小于弹簧内径0.2-0.5mm，既可以给弹簧提供径向定位，又不会因为加工公差导致弹簧内圈与凸台摩擦产生异响或卡滞。套筒的侧壁高度需要结合弹簧的最大工作压缩量设计，通常套筒的有效深度要比弹簧压并后的总高度大1-2mm，保证弹簧在达到极限压缩位置时，端盖不会直接撞击套筒端面，同时预留足够的安全行程，避免弹簧长期处于并圈压缩状态导致塑性变形。在安装边界上，这类组件的安装方式十分灵活，套筒底部可根据实际需求设计成法兰安装、

　　螺纹安装或者直接过盈嵌入安装位，端盖顶部的凸台可作为受力接触端，直接与被缓冲的工件接触，不需要额外加装接触头，整体结构的径向安装尺寸仅为套筒的外径，轴向安装尺寸为弹簧自由状态下的总长度，在空间紧凑的安装位中可以直接嵌入预留的圆柱孔内，不需要额外设计导向轴结构，能大幅简化安装位的结构设计。在功能特性上，该结构除了基础的弹性缓冲、回弹复位功能外，封闭的套筒结构还可以阻挡外界的灰尘、碎屑进入弹簧工作区域，减少弹簧圈之间的异物卡滞风险，在有少量切削液、粉尘的加工设备工位使用时，能有效延长弹簧的使用寿命，降低维护频率。设计这类结构时需要注意弹簧的旋向与端盖凸台的配合，若组件需要承受较大的冲击载荷，可在端盖与弹簧接触的端面、

　　套筒底座与弹簧接触的端面分别加工0.5mm左右的沉台，对弹簧的两端圈实现更好的定位，避免弹簧在反复压缩过程中出现端圈移位的问题；同时套筒内壁需要做简单的去毛刺处理，降低端盖滑动时的摩擦阻力，保证回弹动作顺畅。在实际选型适配时，可根据所需的缓冲力大小调整弹簧的线径、中径与有效圈数，套筒与端盖的材质可根据使用环境选择普通碳钢镀锌、不锈钢或者工程塑料，在有耐腐蚀需求的场景下，整体采用304不锈钢材质即可满足大部分工况要求，在轻量化要求高的场景下，套筒与端盖可采用POM或者尼龙材质加工，仅弹簧采用金属材质，能大幅降低组件整体重量。
