多规格带把手便携塑料储液容器结构设计

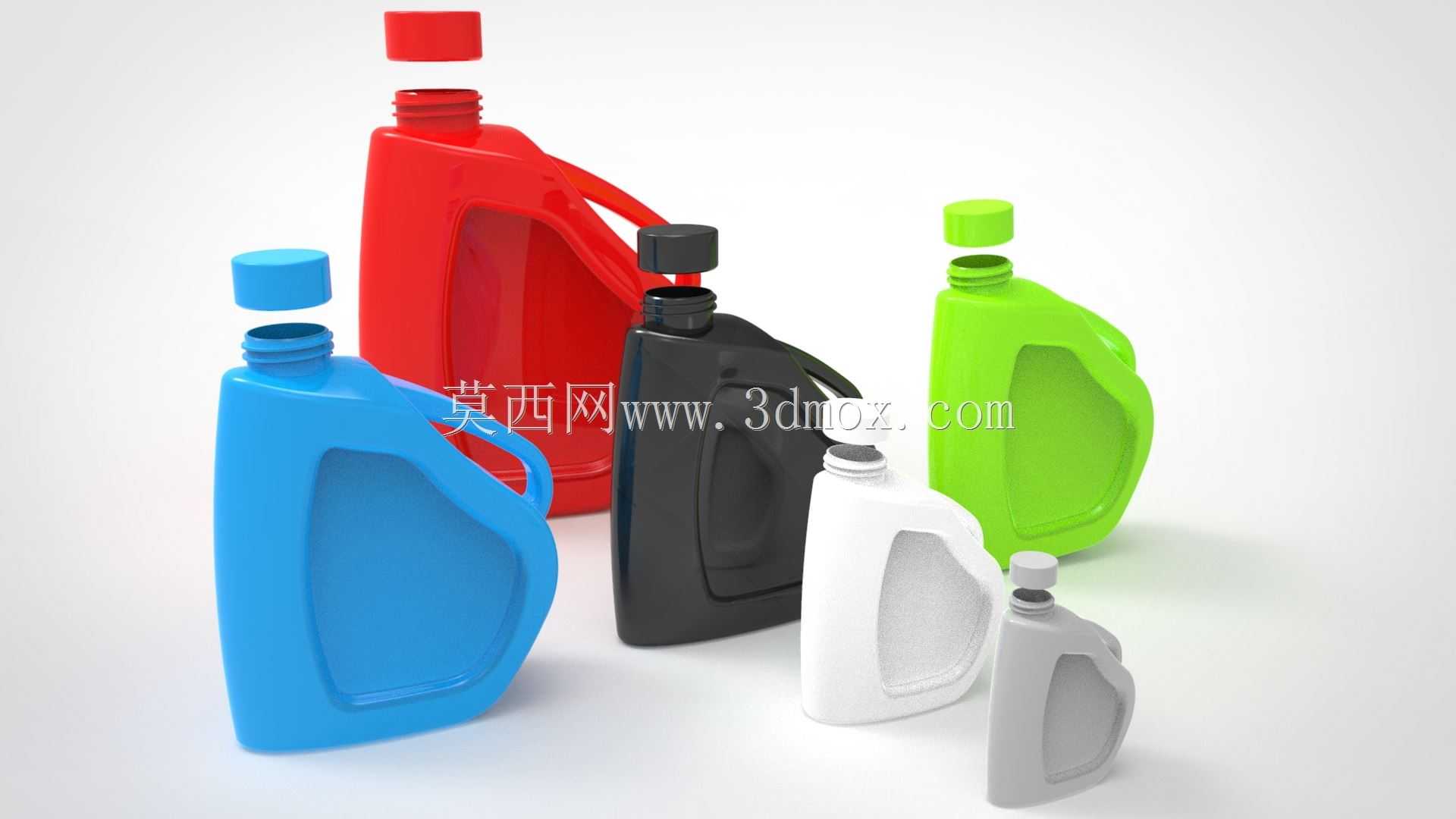

　　日常生产与生活场景中，这类带一体式把手的塑料储液容器覆盖了极广的使用范围，小到家用厨房的食用油、调味液体分装，大到汽修门店的机油、防冻液盛装，甚至五金加工场景下的切削液临时存储，都能看到同结构不同规格产品的身影。做这类容器的结构设计时，首先要考量的是不同容量下的壁厚分布逻辑，不能简单做等厚处理——盛装液体后重心会向把手对侧偏移，瓶身靠近把手的侧壁要做局部加厚，同时在瓶身正面预留内凹的握持贴合区，避免大规格型号满液状态下搬运时出现瓶身形变滑脱的问题。

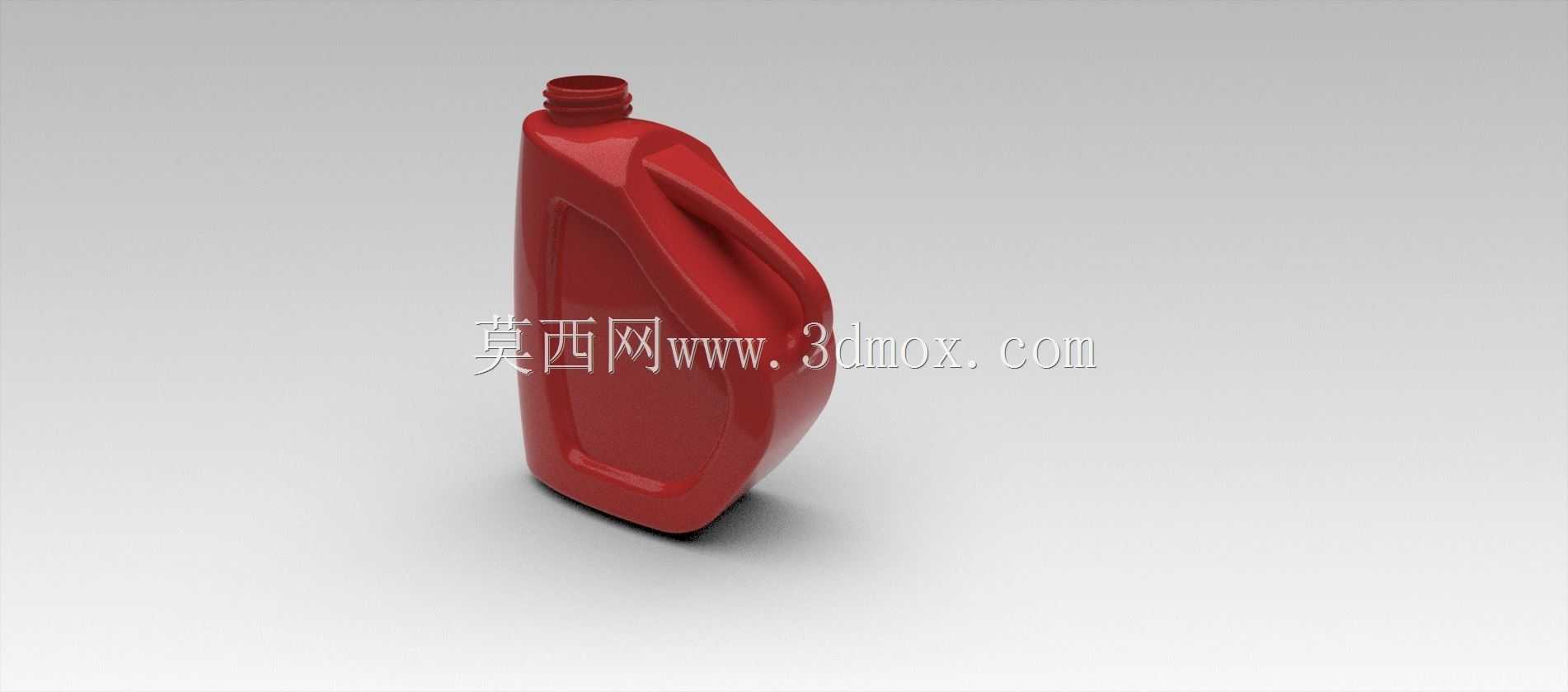

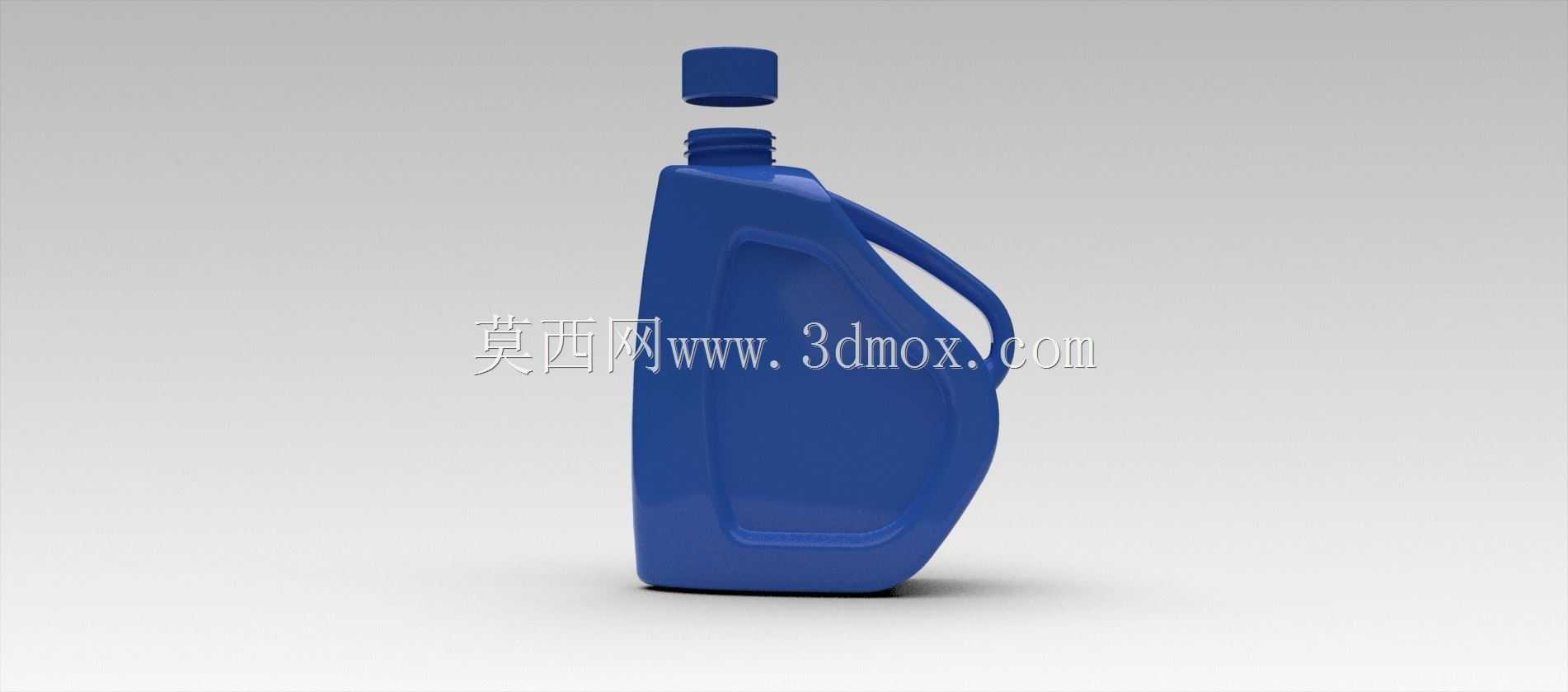

　　从瓶口结构来看，所有规格统一采用标准外螺纹设计，螺纹牙距做了适配通用密封瓶盖的通用尺寸，不需要单独开模做配套瓶盖，能大幅降低量产时的配件采购成本。瓶口与瓶身衔接的位置做了一圈环形加强筋，避免旋紧瓶盖时扭矩过大导致瓶口根部开裂，这个细节是很多新手建模时容易忽略的点，实际量产中如果漏做这个结构，跌落测试时瓶口位置的破损率会超过三成。

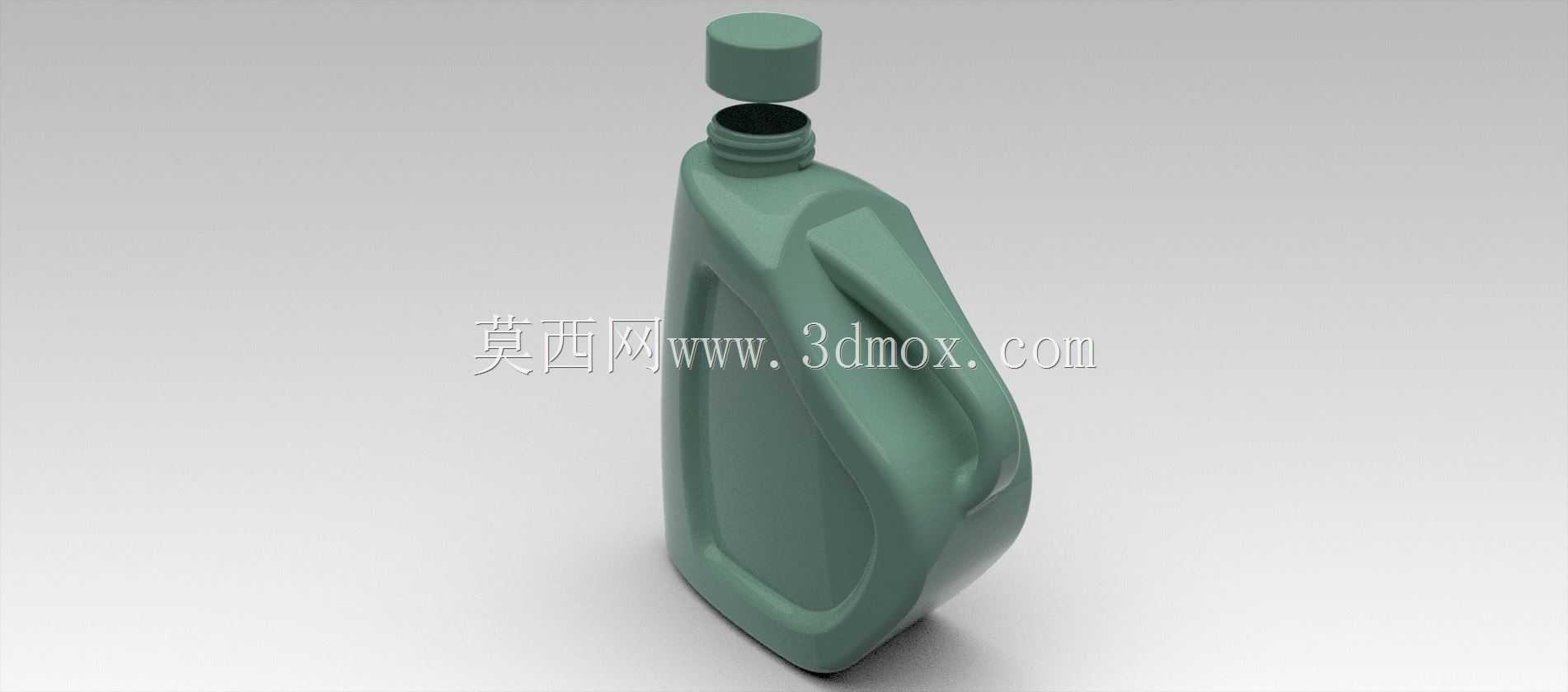

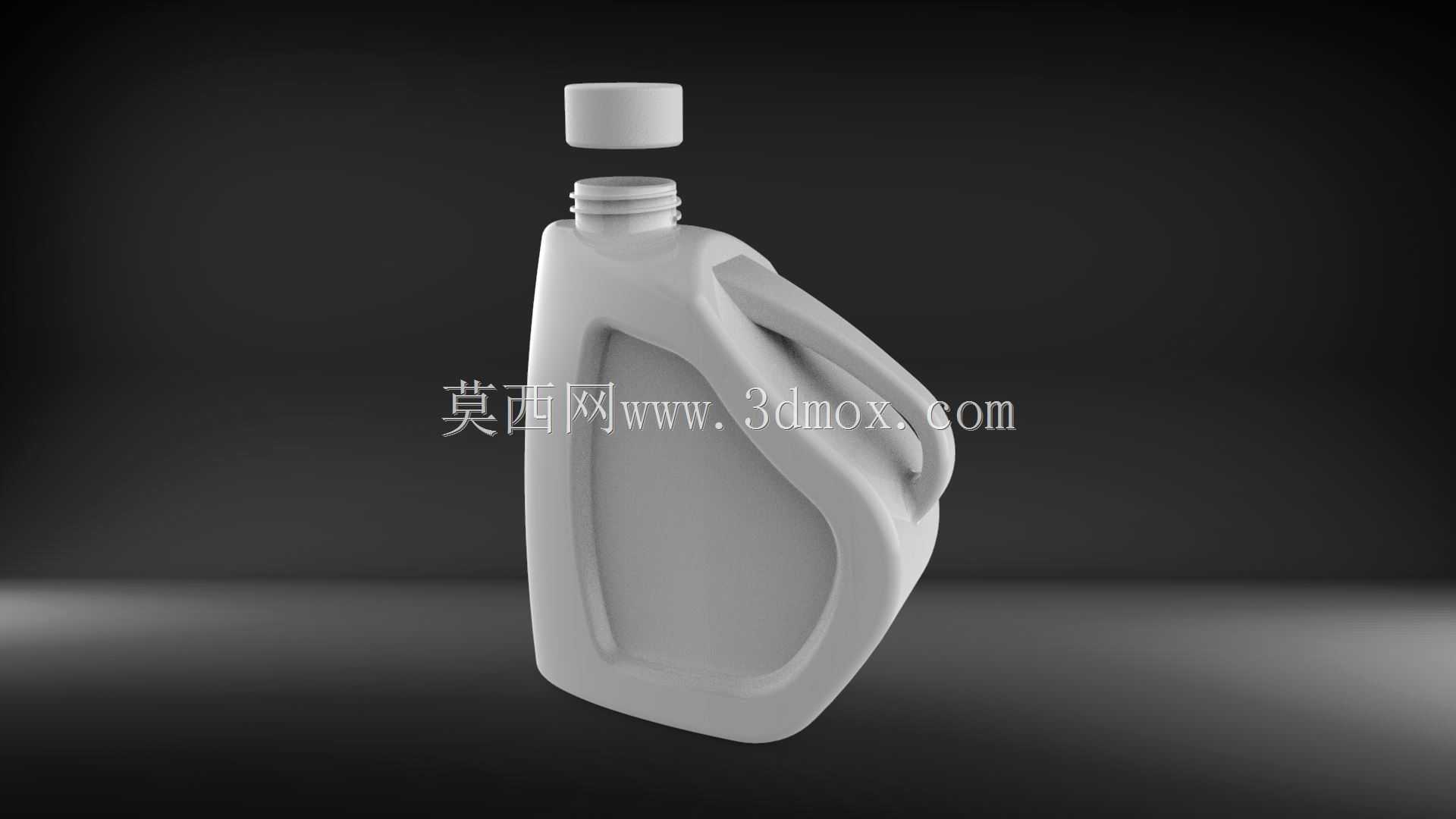

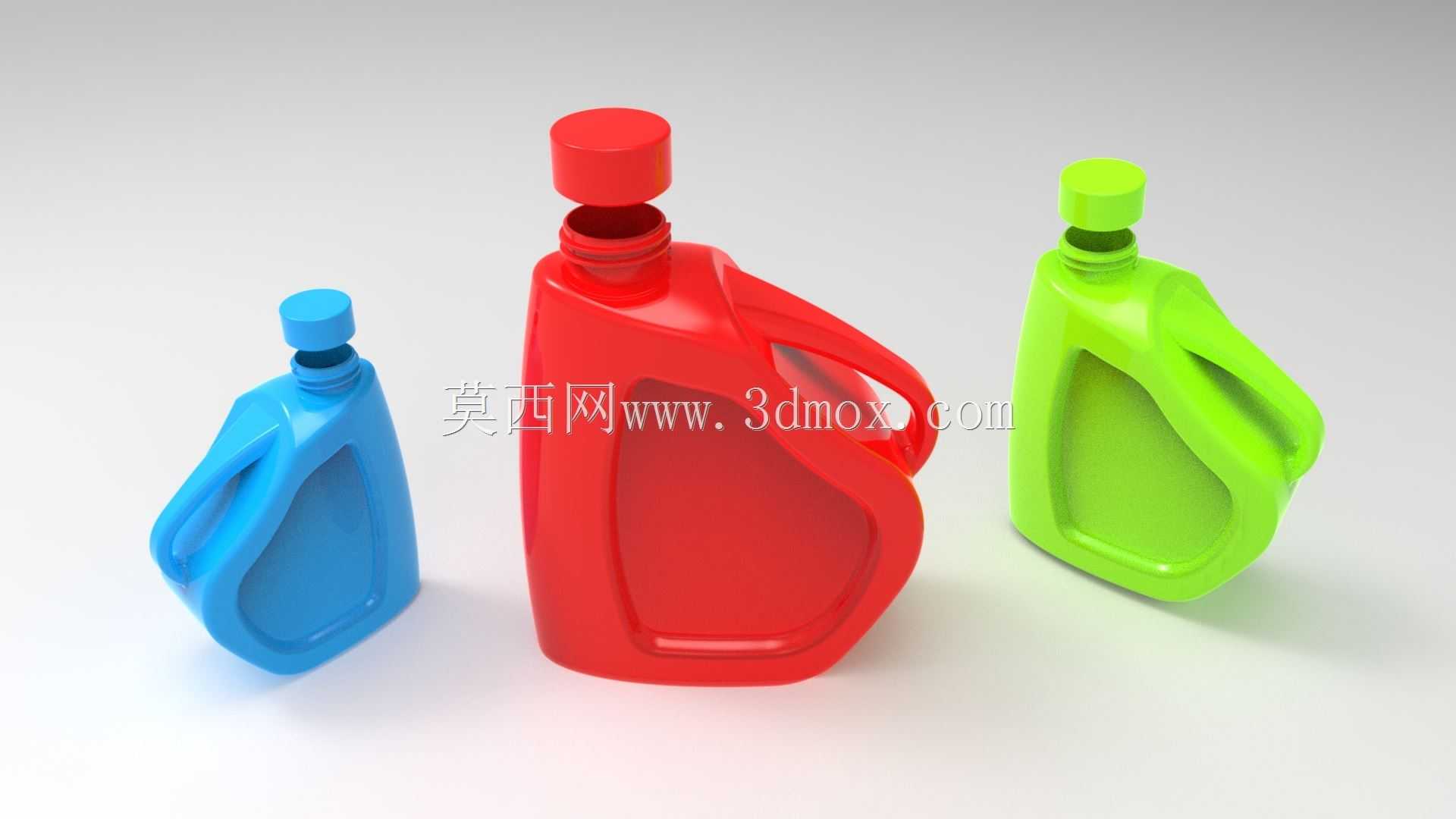

　　把手部分采用和瓶身一体吹塑成型的结构，没有额外的拼接缝，把手内侧做了贴合手指弧度的内凹曲面，不是简单的矩形镂空，长时间握持搬运时不会硌手。不同容量规格的把手尺寸做了梯度适配，最小规格的容器把手仅能容纳两根手指，满足小容量轻量携带的需求，最大规格的把手宽度可以容纳成年人四指穿入，满液状态下单手提携也能保持稳定受力。瓶身底部做了一圈凸起的支撑脚，整个底面不是完全平面，放置时只有支撑脚接触接触面，哪怕地面有少量积水或者不平整，也能保持放置稳定，不会出现打滑侧翻的情况，同时支撑脚的凸起高度预留了贴标签的空间，瓶身侧面的标签区做了微内凹处理，标签粘贴后不会因为日常摩擦出现起边脱落的问题。

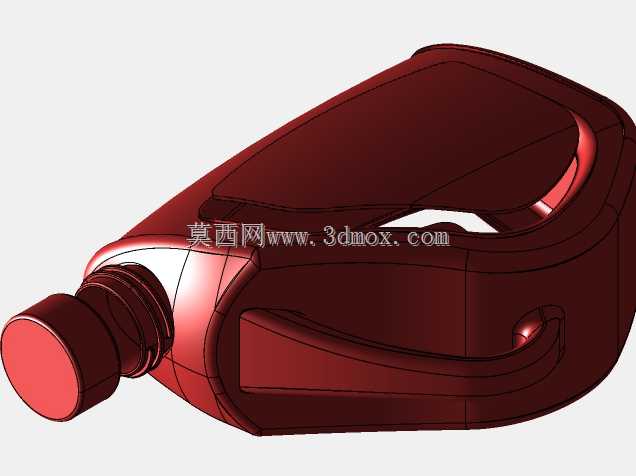

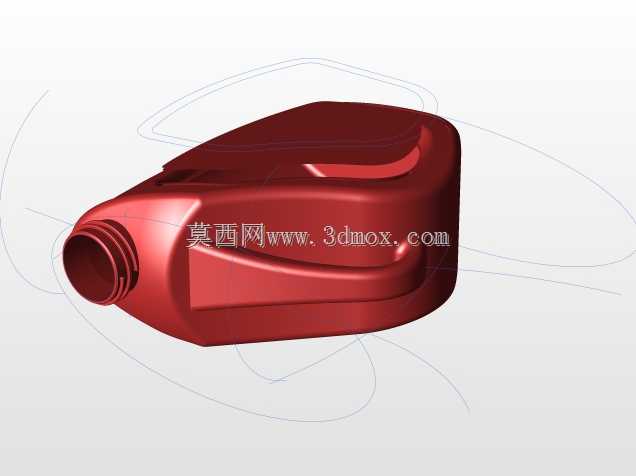

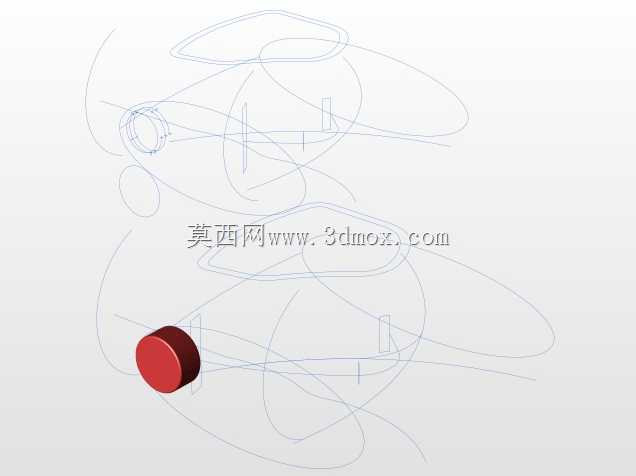

　　做这类容器的三维建模时，要提前预留吹塑成型的拔模斜度，所有侧壁的斜度控制在1.5度到2度之间，既不会影响瓶身的外观整体性，也能保证开模后顺利脱模。瓶身的转角位置全部做了圆角过渡，没有尖锐直角，一方面是避免应力集中导致盛装液体后出现应力开裂，另一方面也能减少吹塑过程中原料在模具转角处的填充不足问题。不同规格的模型采用了参数化设计逻辑，调整容量参数时，瓶身的长宽高比例、把手位置、瓶口尺寸都能按比例同步调整，不需要重新从零开始建模，能大幅缩短同系列不同容量产品的开发周期。

　　从实际使用的边界条件来看，这类容器适配的液体温度范围在零下10摄氏度到60摄氏度之间，不适合盛装高温液体或者强腐蚀性溶剂，设计时壁厚根据容量从1毫米到2.5毫米梯度设置，小容量型号壁厚偏薄兼顾轻量化，大容量型号壁厚偏厚保证结构强度，满液状态下从1.2米高度自由跌落至水泥地面，不会出现开裂漏液的情况。瓶身的整体外形做了扁平化处理，堆叠放置时相邻瓶身可以紧密贴合，仓储运输时能有效提升空间利用率，减少物流环节的成本损耗。
