电气设备用塑料扩展板盖结构设计

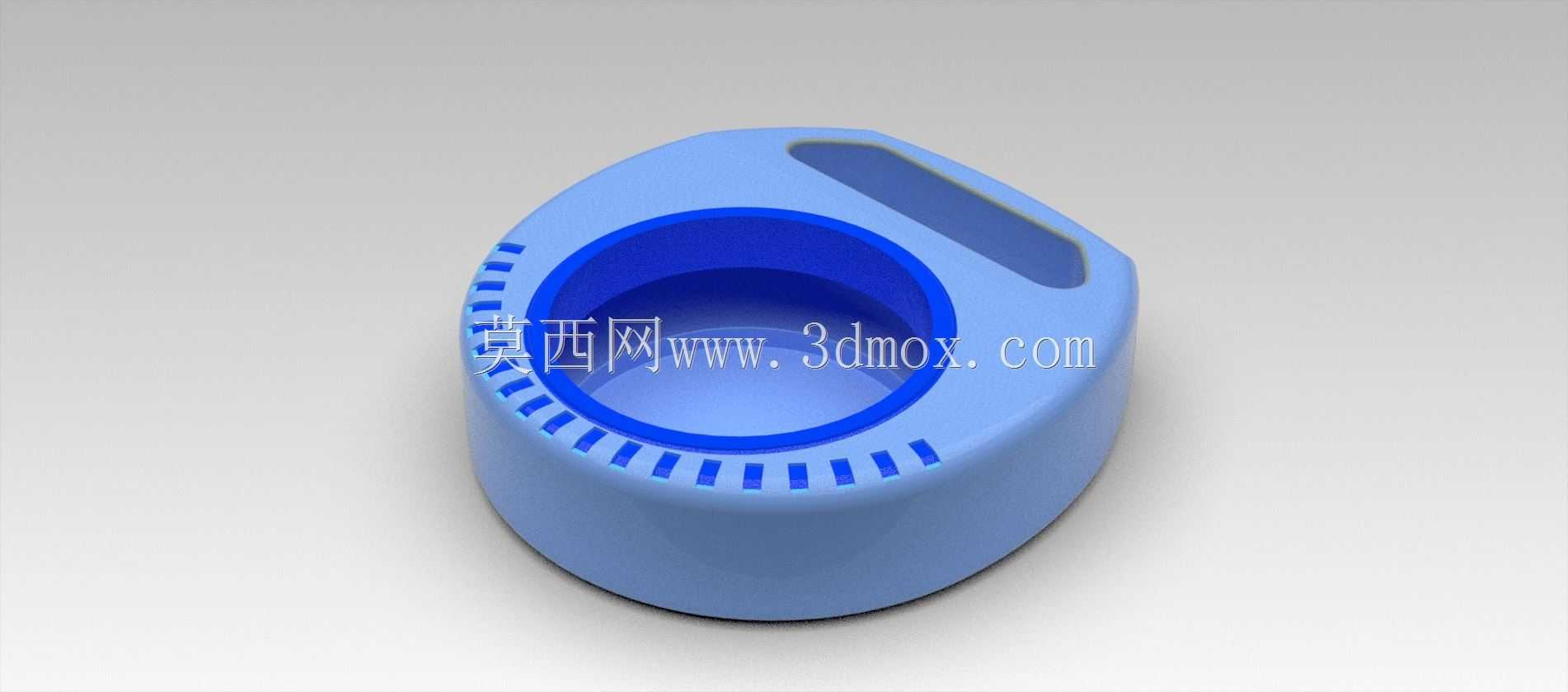

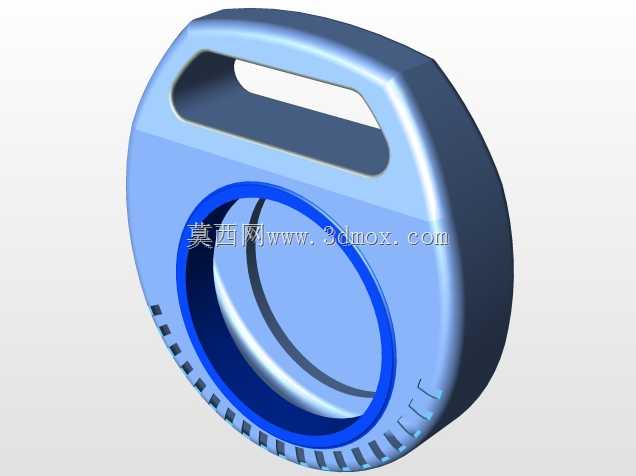

　　这款扩展板盖主要应用在小型台式电气检测设备、桌面型传感控制终端的外露接口扩展区域，日常工况下承担接口防护、外观规整、操作限位的多重作用，很多实验室用的小型信号采集终端、桌面式参数校准仪的侧边扩展槽位，都会搭配这类盖板做封闭或扩展衔接，避免未使用的槽位积灰、进溅液体，同时在加装扩展模块时，盖板的预留卡位能和模块壳体精准贴合，保证整机外观的一致性。从结构设计来看，整体采用矮圆柱式主体加侧边延伸平台的造型，主体内腔做了环形下沉台阶，这个台阶的尺寸是和设备本体的扩展槽凸台做过公差匹配的，安装时直接卡入槽位，不需要额外打螺丝，靠台阶面的过盈配合就能实现固定，日常拆装维护扩展模块的时候，徒手就能抠住侧边的防滑槽取下盖板，不需要借助工具。

　　主体外圈均匀分布的竖向窄槽，一方面是做外观的肌理区分，避免整面圆柱壳过于单调，另一方面这些槽位刚好对应内部扩展接口的引脚对位标识，安装时对准槽位就能快速找正安装角度，不会出现装反卡滞的问题。侧边延伸的平台区域做了内凹的长槽，这个位置是预留的标签粘贴位或者状态指示灯的透光窗位，当盖板封闭空槽位时，这个长槽可以粘贴槽位功能标识，当加装扩展模块时，这个内凹面刚好和模块的指示灯区域对齐，不会遮挡灯光信号，同时内凹结构能避免标签被日常擦拭剐蹭掉，也能减少指示灯区域的刮花磨损。内腔的深度做了严格控制，刚好覆盖扩展槽的外露导电部分，不会深入设备内部干涉原有电路板的布线，盖板的壁厚均匀控制在2mm左右，采用通用ABS注塑工艺就能批量生产，

　　外边缘全部做了R1.5的圆角处理，没有尖锐棱角，日常操作接触的时候不会划手，也能避免磕碰时出现应力集中导致的壳体开裂。安装边界上，主体圆柱的外径和设备本体的扩展槽开孔直径保持0.2mm的间隙配合，安装后盖板外表面和设备外壳的表面齐平，没有突出的台阶，不会积留灰尘污渍，侧边延伸平台的轮廓和设备外壳的侧边弧度完全匹配，安装后衔接处的缝隙均匀控制在0.15mm以内，不会出现明显的断差。设计过程中特意做了防呆结构，主体内腔的其中一个卡位做了不对称的凸筋，只有对准设备槽位对应的缺口才能装入，从根源上避免安装时装反导致的内部引脚弯折问题，盖板的内表面做了细微的磨砂纹理，注塑时能减少缩水痕，外表面做细晒纹处理，和常见的工业设备外壳质感保持一致，

　　不需要额外做表面喷涂处理就能满足外观要求。在实际使用场景中，这类盖板除了基础的防护作用，当需要加装扩展功能板时，只需要取下对应位置的盖板，将扩展板顺着卡位插入槽位，盖板本身的卡扣结构还能作为扩展板的辅助固定位，避免扩展板受外力拉扯出现松动，针对有防水要求的工况，只需要在盖板的环形台阶处加装一圈薄橡胶圈，就能达到IP54的防护等级，满足一般工业现场的防溅防尘要求，不需要重新开模调整主体结构，适配性很强。
