手持吹风机外壳注塑结构三维设计

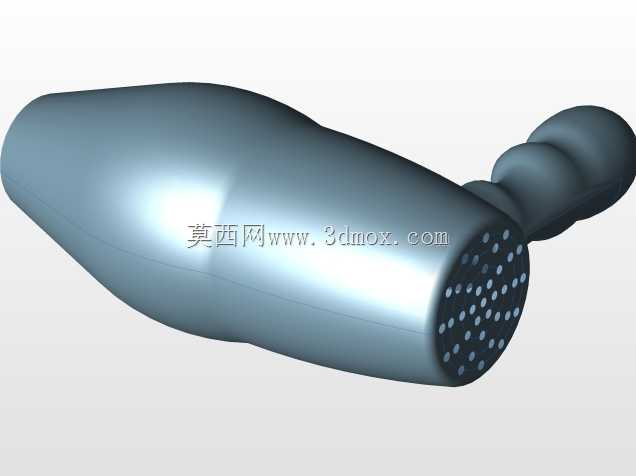

　　日常家用及美发沙龙场景中使用的手持吹风机，其外壳作为承载内部风机、加热模组、控制线路的核心结构件，直接决定产品握持手感、出风效率与长期使用可靠性。本次设计的吹风机壳体采用分体式结构，分为风筒主体与握持手柄两个核心装配区段，风筒段采用流线型渐扩式内腔设计，进风端设置密集阵列式进风孔，孔位排布避开内部电机安装位，既保证进风面积满足风机额定风量需求，又能阻挡大粒径杂物进入腔体损伤叶轮；出风端做收窄式导流处理，内壁光滑过渡无突变台阶，减少风阻带来的风量损耗与高频风噪。

　　握持手柄部分采用符合人体工学的多段曲面造型，表面设置三处弧形凸起贴合指腹握持曲线，无需额外包覆防滑胶层即可实现稳定握持，手柄与风筒主体的连接位置做圆弧过渡处理，避免应力集中导致的摔落开裂问题，连接段内部预留走线槽与按键安装位，可适配船型开关、档位拨片等多种控制元件的安装需求。壳体壁厚设计遵循注塑成型均匀性原则，整体壁厚控制在1.8-2.2mm区间，转角位置全部采用R2-R3的圆角过渡，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时在壳体内部对应电机安装位、加热丝固定位设置十字型加强筋，筋位厚度取壁厚的0.6倍，既提升壳体整体结构刚性，又不会导致表面出现缩印影响外观质感。

　　从安装边界来看，风筒段内腔直径匹配常规54mm直径的离心式风机安装尺寸，轴向长度预留72mm空间可容纳800W-1200W功率段的云母架加热组件，手柄内部空腔可容纳常规电源线卡位与档位控制板，壳体上下盖采用卡扣加螺丝的复合固定方式，卡扣沿分型面均匀排布，螺丝柱设置在手柄尾部与风筒进风端的隐蔽位置，既保证装配后的连接强度，又不会破坏外观面的整体完整性。进风端的孔阵采用0.8mm孔径的通孔设计，孔间距1.5mm呈正三角形排布，在保证进风效率的同时可阻挡发丝等杂物进入腔体，出风端预留3mm宽度的卡槽，可适配集风嘴、扩散风嘴等多种外接配件的快速拆装。

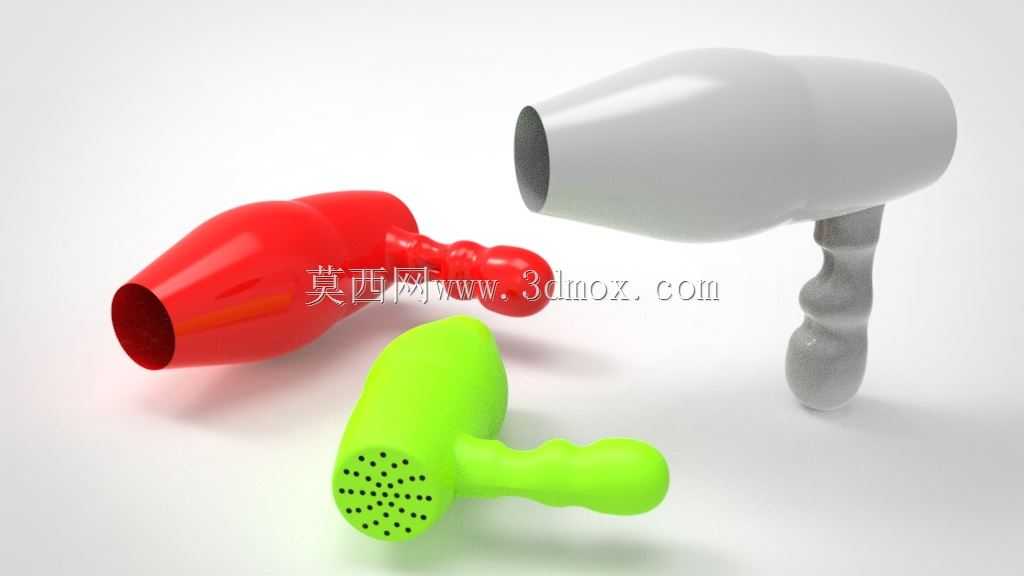

　　实际应用中，该壳体结构可适配家用便携款、沙龙专业款等多个定位的吹风机产品，通过更换壳体配色材质即可实现不同产品线的快速迭代，壳体外表面可做哑光晒纹、高光烤漆等多种表面处理，满足不同消费群体的外观偏好。结构设计阶段充分考虑注塑生产的脱模可行性，分型面设置在风筒与手柄的中心对称位置，所有外观面脱模斜度控制在1.5度以上，内部筋位脱模斜度不小于0.5度，无需复杂的抽芯滑块结构即可实现量产，有效降低模具开发成本与生产成型周期。针对日常使用中常见的摔落场景，壳体在风筒端部、手柄尾部等易磕碰位置做局部加厚处理，加厚区域壁厚不超过2.5mm，搭配ABS或PC+ABS材质即可满足1.2米高度自由跌落无开裂的测试要求，同时壳体内部预留接地弹片安装位，满足二类电器的安全防护设计要求，避免使用过程中出现漏电风险。
