剖分式滑动轴承三维结构设计

　　在各类重载、中低速传动设备的轴系布局中，滑动轴承始终是承担径向载荷、保障转轴回转精度的核心支撑部件，这类剖分式结构的滑动轴承，尤其适配那些转轴中部装配有齿轮、带轮等零件，无法从轴端完成整体轴承套装的安装场景，在矿山输送设备、冶金轧机辅传动、中小型减速机、纺织机械主轴支撑等工况下都有广泛应用。和整体式滑动轴承相比，剖分式结构的核心优势在于安装维护的便利性，当轴瓦出现磨损间隙超差时，无需拆卸轴端所有传动零件，仅需拆开轴承上盖即可完成轴瓦更换或间隙调整，大幅缩短设备停机维护的时间成本。

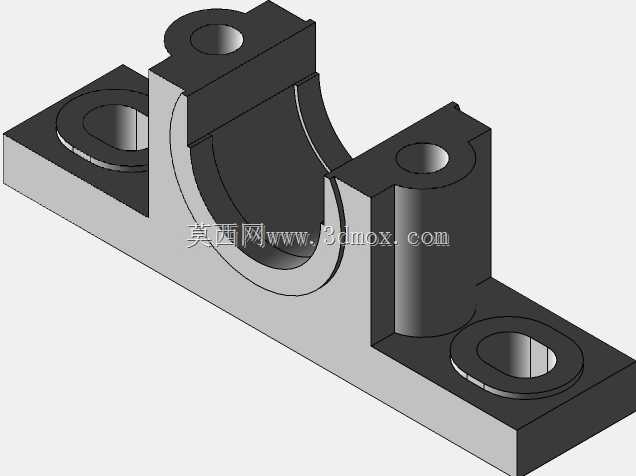

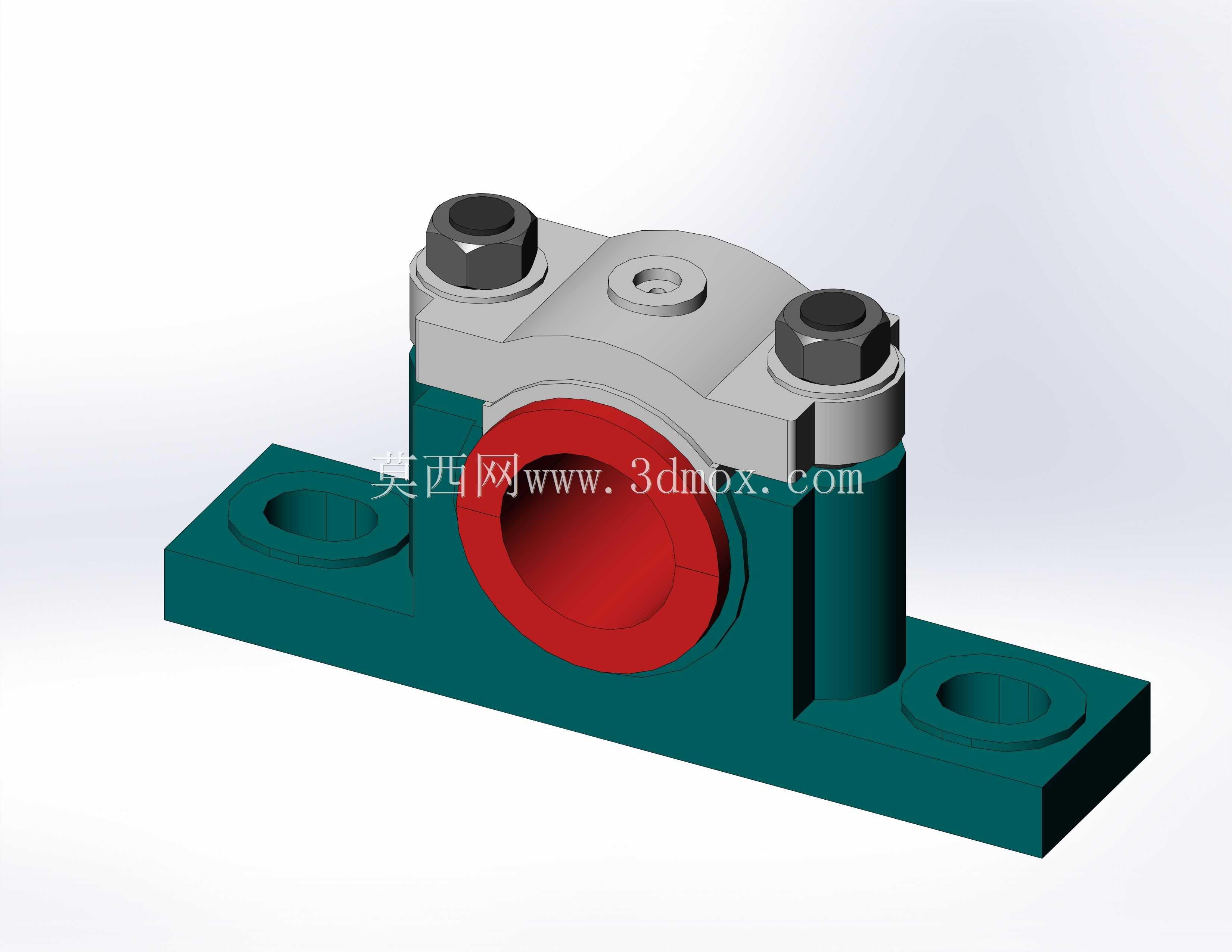

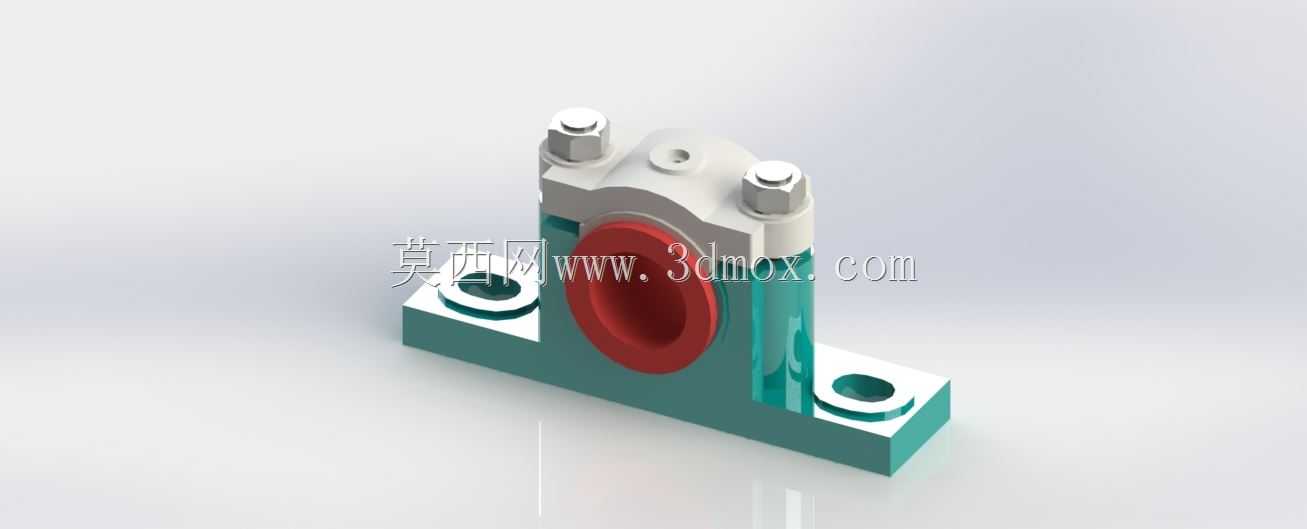

　　从结构设计逻辑来看，这款滑动轴承采用上下对开的分体式壳体结构，底座带有两个对称布置的安装通孔，用于通过螺栓将轴承整体固定在设备的安装基座上，安装孔的中心距、孔径尺寸需要匹配对应安装基面的预留孔位，设计时需要预留足够的螺栓装配操作空间，避免螺栓拧紧时与壳体侧壁发生干涉。上盖与底座之间通过两个对称的连接螺栓实现锁紧，螺栓的预紧力需要根据额定径向载荷计算确定，既要保证上下壳体结合面在承受冲击载荷时不会出现错位分离，也要避免预紧力过大导致轴瓦变形挤压转轴，造成回转阻力增大、温升过快的问题。上下壳体结合面处设计有定位止口，用于装配时快速对齐上下轴瓦的同轴度，避免装配错位导致轴瓦与转轴接触不良，出现局部偏磨的问题。

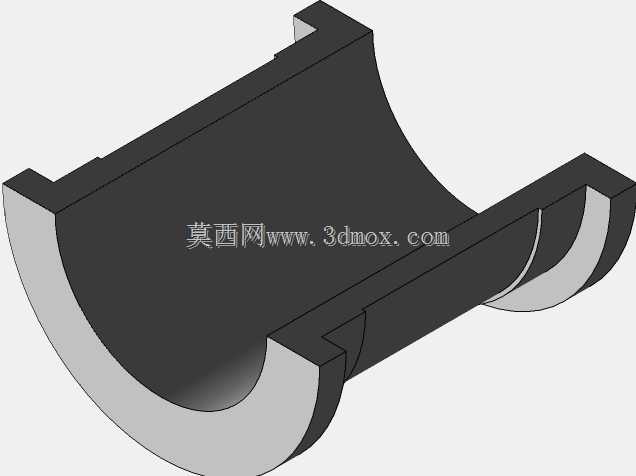

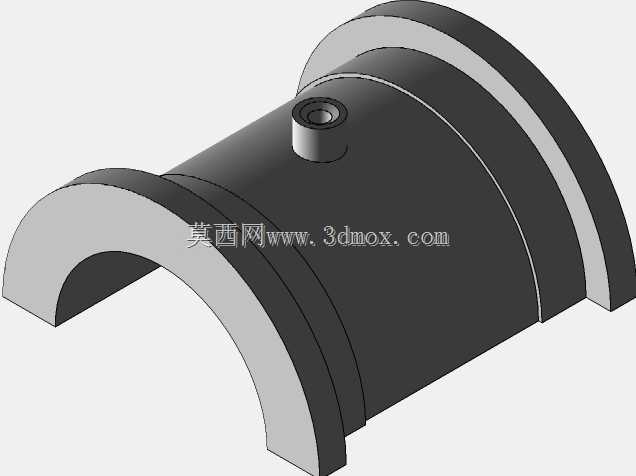

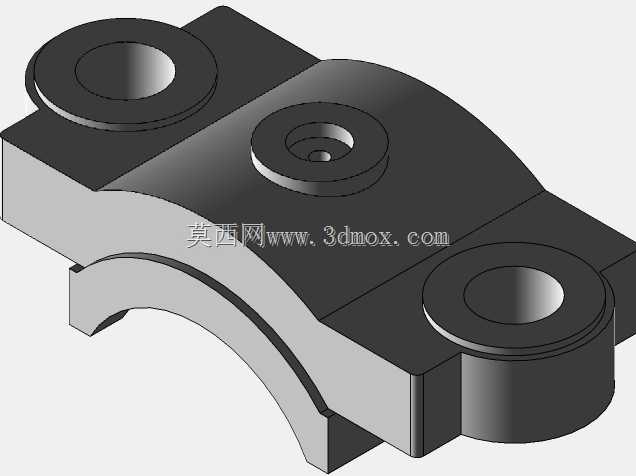

　　轴承内部镶嵌的轴瓦采用减摩材质制作，轴瓦内孔与转轴轴颈采用间隙配合，配合间隙的取值需要根据转轴转速、载荷大小、润滑方式综合确定，间隙过小会导致润滑油膜难以形成，运转时出现干摩擦烧瓦，间隙过大则会导致转轴回转精度下降，运转时出现振动异响。轴瓦表面开有油槽，用于储存润滑脂或润滑油，油槽的开设位置需要避开轴瓦的主要承载区，避免破坏油膜的连续性导致承载能力下降。轴承上盖顶部设计有注油孔，可直通轴瓦内的油槽，方便设备日常维护时加注润滑介质，注油孔的位置需要避开上方的传动部件，保证注油操作有足够的操作空间。

　　从安装边界来看，这款轴承的底座底面为精加工平面，安装时需要与设备基座的安装面完全贴合，避免出现悬空导致底座受力变形，底座的宽度、长度尺寸需要保证固定后有足够的支撑稳定性，在承受最大径向载荷时不会出现倾覆趋势。轴承的整体高度需要匹配轴系的中心高要求，保证转轴安装后与其他传动部件的轴线平行度符合设计要求，避免出现附加弯矩导致轴承受力恶化。两侧连接螺栓的轴线与轴承中心对称布置，螺栓的长度需要保证拧紧后螺纹有足够的啮合长度，同时螺栓顶端不会超出上盖顶部过多，避免与周边其他零部件发生碰撞。

　　在实际选型适配时，需要先确认转轴的轴颈尺寸与轴瓦内孔尺寸匹配，再核对轴承的额定动载荷、静载荷是否满足设备运行的最大载荷要求，同时要确认润滑方式与设备现有润滑系统兼容，对于有冲击载荷的工况，还需要适当加大连接螺栓的规格，提升壳体的连接刚性。建模过程中需要重点关注上下壳体的配合止口公差、轴瓦与壳体的配合过盈量、安装孔的位置度公差，这些尺寸直接影响轴承装配后的实际使用性能，若公差设置不合理，很容易出现装配后转轴卡滞、运转温升过高、轴瓦偏磨等实际问题。
