汽车维修用轮毂拉拔器总成结构设计

　　在商用车维保、乘用车售后维修以及轮胎店日常作业场景中，轮毂与半轴法兰长期受雨水侵蚀、路面泥沙附着、交变载荷挤压，极易出现锈蚀粘连，徒手或普通撬棍根本无法完成拆卸，强行敲击还会损伤轮毂轴承、半轴螺纹甚至制动盘安装面，这时候专用的轮毂拉拔器就是必不可少的作业工装。这套轮毂拉拔器总成的核心功能，就是通过机械力的平稳传递，将粘连在轴头法兰上的轮毂平稳拉出，全程无冲击载荷，不会对周边关联零部件造成附加损伤。从结构设计逻辑来看，这套拉拔器采用中心螺杆施压、多爪同步勾拉的经典力学结构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更大的承载能力和自锁性能，作业时旋转螺杆产生的轴向推力直接作用在轴头端面，

　　三个均匀分布的拉爪则勾住轮毂内侧的加强筋边沿，推力与拉力形成同轴反向作用力，随着螺杆旋进，轮毂会沿着轴向平稳脱离轴头，不会出现偏载卡滞的情况。拉爪与主体连接座之间采用铰接结构，可根据不同尺寸的轮毂内径调整张开角度，适配范围覆盖多数常见乘用车与轻型商用车的轮毂规格，不需要额外更换配件就能完成多数车型的轮毂拆卸作业。主体连接座采用加厚碳钢锻造结构，受力部位做了圆弧过渡处理，避免应力集中导致的结构断裂，中心螺杆的端部做了球面硬化处理，与轴头端面接触时可以自动找正中心，不会因为端面不平整出现螺杆打滑、偏移的问题，球面头还做了淬火处理，硬度达到HRC45以上，长期受压也不会出现凹陷变形。拉爪的勾拉端面做了防滑齿结构，

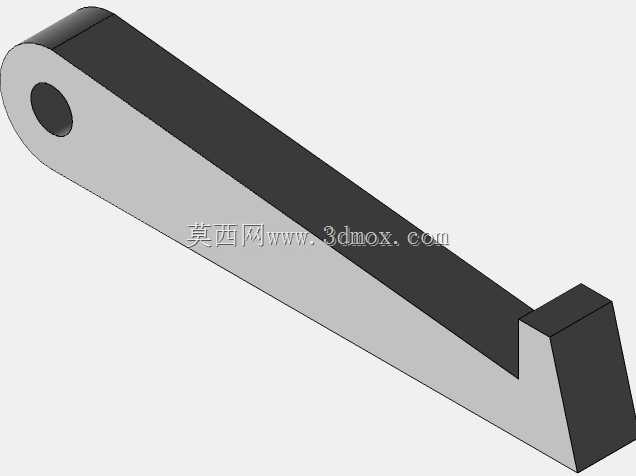

　　勾住轮毂边沿时不会因为受力滑脱，每个拉爪的受力截面都经过等强度校核，在最大额定拉力下不会出现弯曲变形。从安装边界来看，这套拉拔器收拢状态下的最大外径小于12英寸轮毂的中心通孔直径，可轻松伸入轮毂内侧完成拉爪挂接，中心螺杆的有效行程满足常规轮毂与轴头的粘连长度需求，作业时不需要额外加装接长杆就能完成全行程拉拔，整体重量控制在单人可手持操作的范围，外出救援作业时也能方便携带。不同于普通两爪拉马容易出现的偏载问题，三爪均匀分布的结构让三个拉点受力完全均等，拉拔过程中轮毂始终保持与轴头同轴的状态移动，不会因为倾斜导致轴头花键被拉伤，这一点对于带ABS齿圈的轮毂尤为重要，一旦齿圈受撞击变形就会导致轮速信号异常，后续维修成本极高。在实际作业中，

　　使用这套拉拔器不需要提前加热轮毂、也不需要用大锤敲击轮毂边缘，只需要先将车轮拆下，把拉拔器主体对准轴头中心，调整三个拉爪的角度勾住轮毂后侧的受力边沿，然后用扳手匀速旋转中心螺杆，就能平稳将轮毂拉出，整个作业过程单人即可完成，相比传统敲击作业方式效率提升三倍以上，还能完全避免敲击带来的零部件损伤风险。设计过程中特意将拉爪的铰接间隙控制在合理范围，既保证角度调整的灵活性，又不会因为间隙过大导致拉拔时出现晃动偏移，中心螺杆与主体螺母之间采用润滑脂预涂处理，长期存放也不会出现螺纹锈蚀卡滞的问题，适合维修车间复杂的作业环境使用。拉爪的勾边深度经过反复验证，既可以牢固勾住轮毂加强筋，又不会干涉到轮毂内侧的制动管路、传感器线束等部件，作业前不需要额外拆卸周边附属零件，进一步压缩作业准备时间。
