夹板式定轴起重滑轮组结构设计

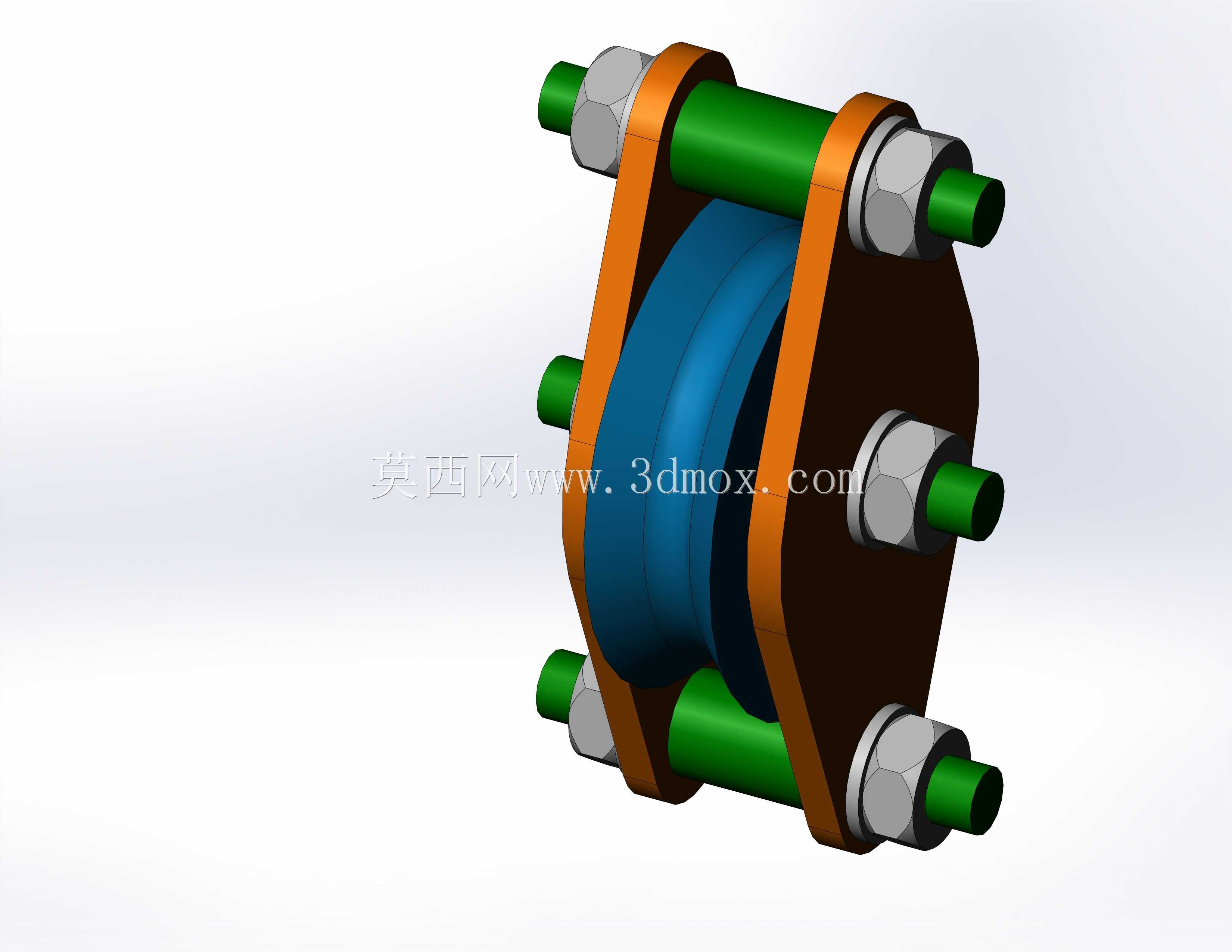

　　在车间起重吊装、物料输送线改向、小型起重设备的载荷传导环节，这类夹板式定轴滑轮是出现频率极高的受力部件，不同于大吨位起重设备里的轧制滑轮组，这类紧凑结构的滑轮更多适配1吨以内的轻载吊装、线缆导向、小型工装的位移牵引场景，很多自动化生产线的吊具工位、仓储区的手动葫芦配套、户外小型设备的安装吊装都会用到同结构的部件。从结构本身来看，该滑轮采用双侧夹板夹持的装配形式，两块平行的安装夹板通过三根均布的螺栓组件完成锁紧，中间的滑轮芯轴独立穿装在夹板的对应轴孔内，芯轴两端通过六角螺母加平垫的形式锁止，避免芯轴在受载时出现轴向窜动，滑轮本体与芯轴之间预留了转动间隙，可根据实际载荷需求选配滑动衬套或者微型滚动轴承，降低绳索牵引时的转动阻力。

　　设计这类滑轮结构的时候，首先要核算的是芯轴的抗弯强度，三根紧固螺栓主要承担的是夹板的拉紧力，保证两块夹板的平行度，避免滑轮在转动过程中出现偏磨夹板的问题，而滑轮的轮槽尺寸需要匹配常用的吊装绳索直径，轮槽的圆弧半径要比绳索半径大1到1.5毫米，既不能过宽导致绳索在槽内出现横向窜动，也不能过窄挤压绳索外层造成磨损。安装边界上，这类夹板式滑轮不需要额外制作复杂的安装座，直接利用夹板上预留的螺栓孔或者夹板端部的连接位，就可以固定在设备机架、吊臂端部或者固定锚点上，整体的厚度方向尺寸紧凑，在空间受限的吊装点位也能完成布置，不会和周边的结构件产生运动干涉。实际使用过程中，这类定轴滑轮的核心作用是改变牵引力的方向，单组滑轮不具备省力效果，

　　但是可以配合其他动滑轮组成滑轮组实现载荷的分摊，在很多手动牵引的场景里，通过这类滑轮调整绳索的牵引角度，能大幅降低操作人员的施力难度，比如在设备检修时牵引重型零部件移位，或者在生产线里牵引工装小车沿轨道移动，都可以通过布置这类滑轮完成绳索走向的规划。结构设计时，夹板的材质通常选用Q235钢板切割成型，边缘做倒角处理避免割伤绳索或者操作人员，滑轮本体根据使用场景可以选用尼龙材质或者45号钢调质处理，尼龙材质的滑轮自重更轻，对绳索的磨损更小，适合钢丝绳或者尼龙绳的轻载导向场景，钢质滑轮的承载能力更强，适合频次更高的重载吊装场景。装配的时候需要注意，三根紧固螺栓的锁紧力矩要保持一致，避免两块夹板出现倾斜，一旦夹板倾斜，

　　滑轮的转动平面就会和绳索的牵引方向出现夹角，轻则加快轮槽和绳索的磨损，重则会出现绳索脱槽的安全隐患，芯轴的锁紧螺母要加装防松垫圈，在长期振动的使用场景下还要额外做防松处理，避免螺母松脱导致芯轴脱出。另外轮槽的表面粗糙度要控制在合理范围，不能有明显的毛刺或者铸造缺陷，防止在绳索滑动过程中刮伤绳索的纤维或者钢丝，影响绳索的使用寿命，在一些有防腐要求的户外使用场景，夹板和金属滑轮的表面还要做镀锌或者喷塑处理，提升部件的耐锈蚀能力，延长户外使用的周期。这类结构的滑轮相比一体式铸造的滑轮支架，拆装维护更加便捷，当滑轮出现过度磨损需要更换的时候，只需要松开芯轴两端的螺母，抽出芯轴就可以完成滑轮的替换，不需要拆解整个安装结构，日常维护时只需要定期在芯轴的转动位置加注润滑脂，清理轮槽内积存的杂物，就可以保证滑轮的转动顺畅，不需要复杂的维护流程。在很多非标工装的设计里，这类滑轮结构还可以根据实际的安装空间调整夹板的外形尺寸，比如把夹板的端部做成不同角度的连接耳，适配不同的安装角度，不需要重新开模制作支架，加工成本更低，交付周期更短，非常适合小批量的非标设备配套使用。
