带三角支架安装座的重载导向辊组件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483582
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件
  • 带三角支架安装座的重载导向辊组件

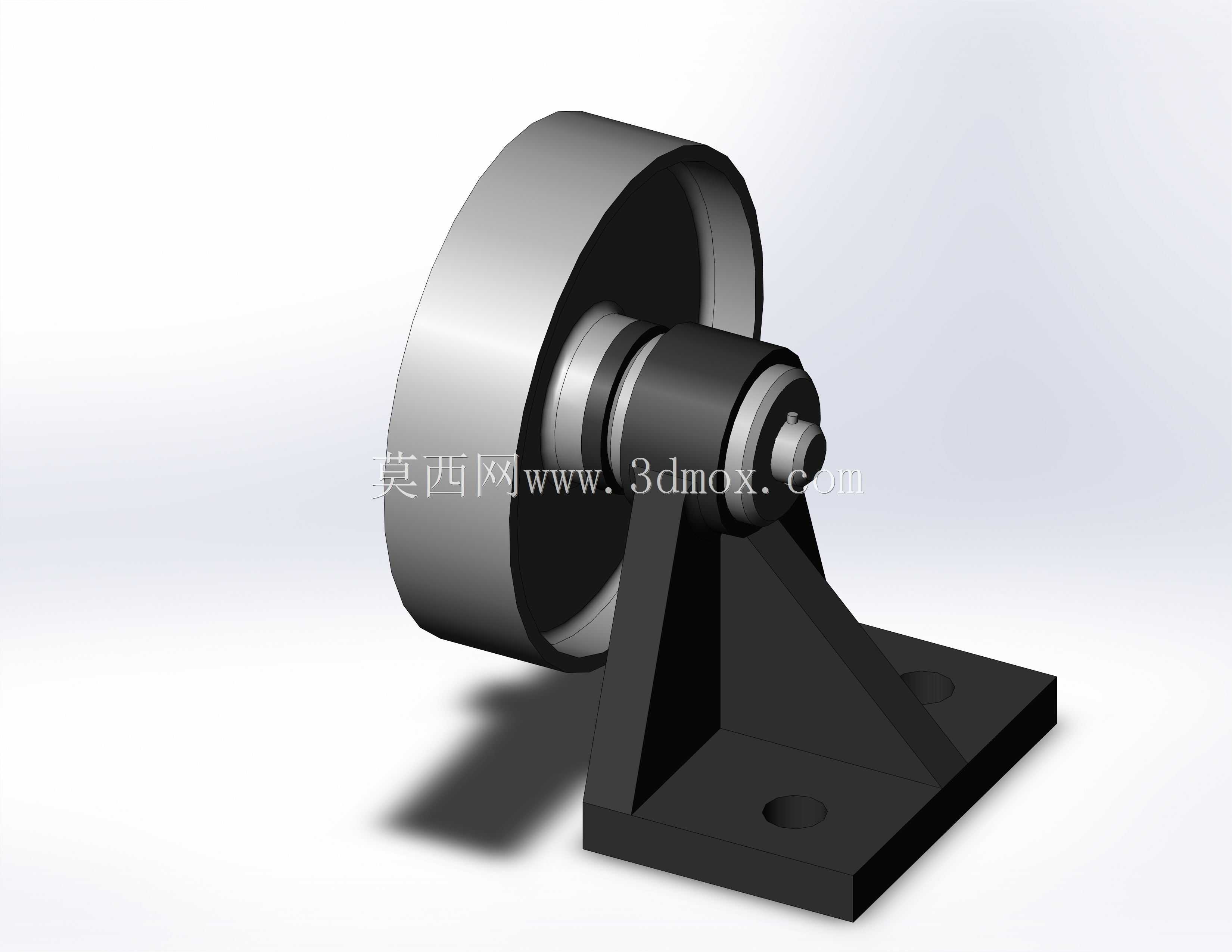

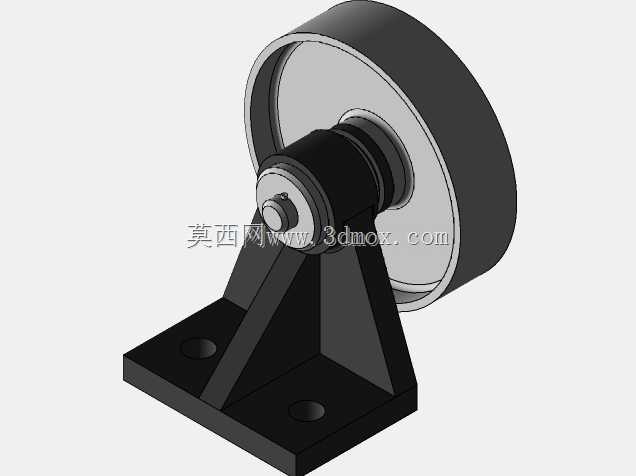

  在连续输送类生产线、物料导向工位、带材牵引设备以及工装夹具的导向限位环节,这类带一体式安装支架的导向辊组件是应用频次极高的基础功能部件,不同于无支撑的自由辊,它自带成型安装底座,不需要额外设计配套的支撑座结构,能直接通过底座上的安装孔完成整机装配,大幅缩短设备的结构设计周期与现场安装调试的工作量。从实际使用场景来看,这类导辊常布置在输送带的改向位置、带材收放卷的张力传导路径、工件平移工位的侧向限位处,既可以承担径向的承载作用,引导物料或运动部件沿设定路径移动,也能通过辊面的自由转动降低接触摩擦,避免工件表面在移动过程中出现划伤、卡滞的问题,部分重载工况下还会在辊轴与辊筒之间加装滚动轴承,进一步降低转动阻力,提升长时间运行的稳定性。

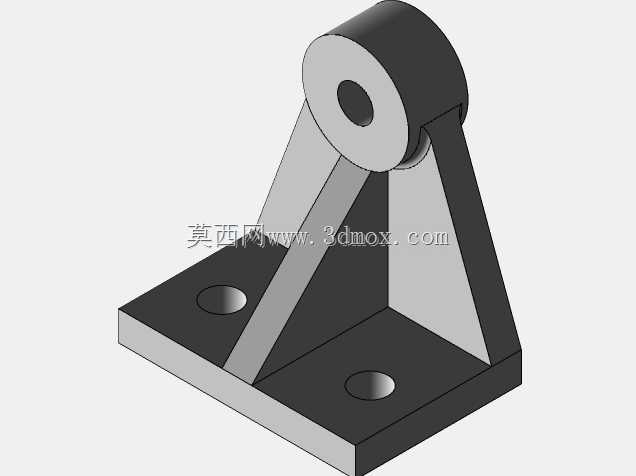

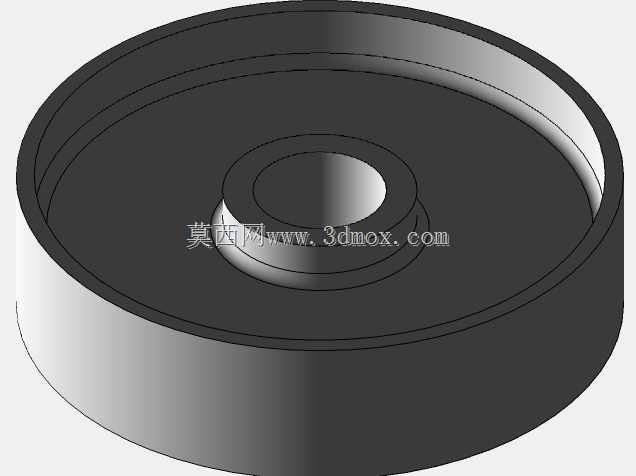

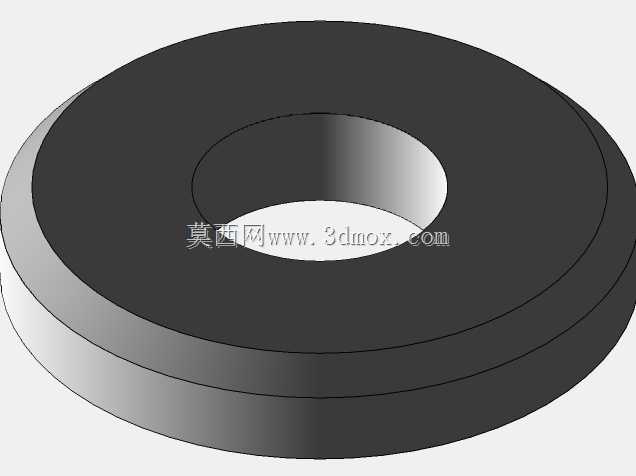

  从结构设计逻辑来看,这套组件采用了分体式装配的思路,主要分为辊筒主体、辊轴、支撑支架三个核心部分,辊筒采用圆柱面结构,外圆做了精加工处理,保证圆柱度误差控制在合理范围内,避免转动过程中出现径向跳动导致的导向偏移;辊轴与支架之间采用过盈配合加锁紧螺母的固定方式,辊轴不会随辊筒转动,辊筒绕固定轴做回转运动,这种结构相比转轴随辊筒转动的设计,能减少轴端的磨损,也不需要在支架上加装额外的轴承端盖密封结构,整体结构更紧凑,维护时只需要定期在辊筒与轴的配合位置加注润滑脂即可。支撑支架采用三角加强筋的结构设计,垂直支撑板与水平安装底座之间设置了斜向加强筋,能有效抵消辊筒承受径向载荷时产生的弯矩,避免支架在长期重载下出现变形,底座上的两个安装孔采用长圆孔设计?不对,看模型上是圆形安装孔,哦不对,模型底座是两个沉头安装孔,孔位间距按照通用输送设备的安装型材间距做了适配,能直接匹配常用规格的铝型材或型钢机架的安装孔位,不需要现场重新打孔,安装边界上,支架的总高度、辊筒的外伸长度都做了标准化设计,辊面宽度适配常见的输送带宽与带材宽度,不会出现辊面过窄导致物料脱辊、或是过宽占用过多安装空间的问题。

  在实际选型适配的时候,需要先确认工位的实际载荷大小,匹配对应辊径的导辊组件,辊筒直径越大,能承受的径向载荷越高,转动时的线速度适配范围也更广;如果是用于食品、医药类有卫生要求的工位,还可以将辊筒材质更换为不锈钢或是包聚氨酯材质,避免辊面生锈污染物料,同时聚氨酯包胶层还能起到缓冲作用,降低硬质工件与辊面接触时的碰撞噪音。设计这类组件的三维模型时,需要重点关注几个配合尺寸的公差:辊筒内孔与辊轴的配合公差、支架上轴孔与辊轴的配合公差、底座安装孔的位置度公差,这些尺寸如果出现偏差,会直接导致装配后辊筒转动卡滞、安装孔位无法对齐机架的问题;另外支架的加强筋厚度需要根据额定载荷做受力仿真验证,避免在最大载荷下加强筋处出现应力集中导致断裂,辊筒的壁厚也要根据载荷做匹配,壁厚过薄会在重载下出现辊面变形,导致转动时出现跳动,影响导向精度。

  不同于外购的标准脚轮,这类导向辊没有转向结构,辊筒的转动方向是固定的,只能沿单一轴线回转,因此主要用于直线方向的导向与支撑,不需要考虑转向时的自由度问题,结构上比万向脚轮更简单,承载能力也更强,适合固定路径的物料输送导向场景。在装配流程上,需要先将辊筒与辊轴预装到位,确认辊筒转动无卡滞之后,再将辊轴压入支架的轴孔内,最后在轴端加装锁紧螺母防止辊轴轴向窜动,装配完成后需要手动转动辊筒,检查全程是否有卡顿、异响的情况,确认转动顺畅后再整体安装到设备机架上。日常维护过程中,不需要拆解整个组件,只需要定期清理辊面附着的物料碎屑、灰尘,避免碎屑进入辊筒与轴的配合间隙造成磨损,每隔一定周期在配合位置加注润滑脂,就能保证组件长期稳定运行,这类结构的导辊组件因为结构简单、可靠性高、安装便捷,在各类自动化输送设备、非标工装设备中都有非常广泛的应用,是机械结构设计中非常基础但又十分关键的功能部件。
