带法兰限位台阶的机械传动摇臂销轴结构

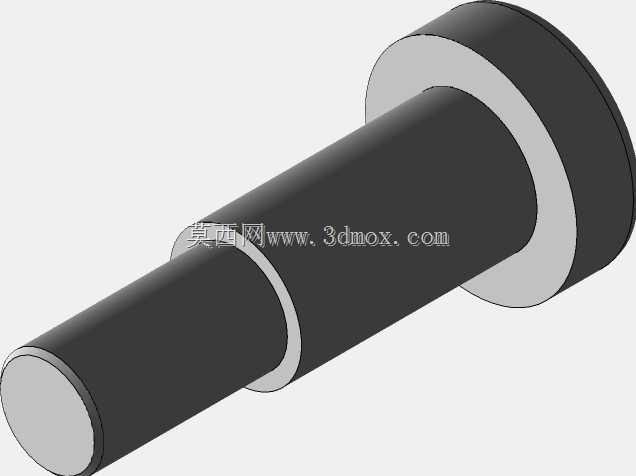

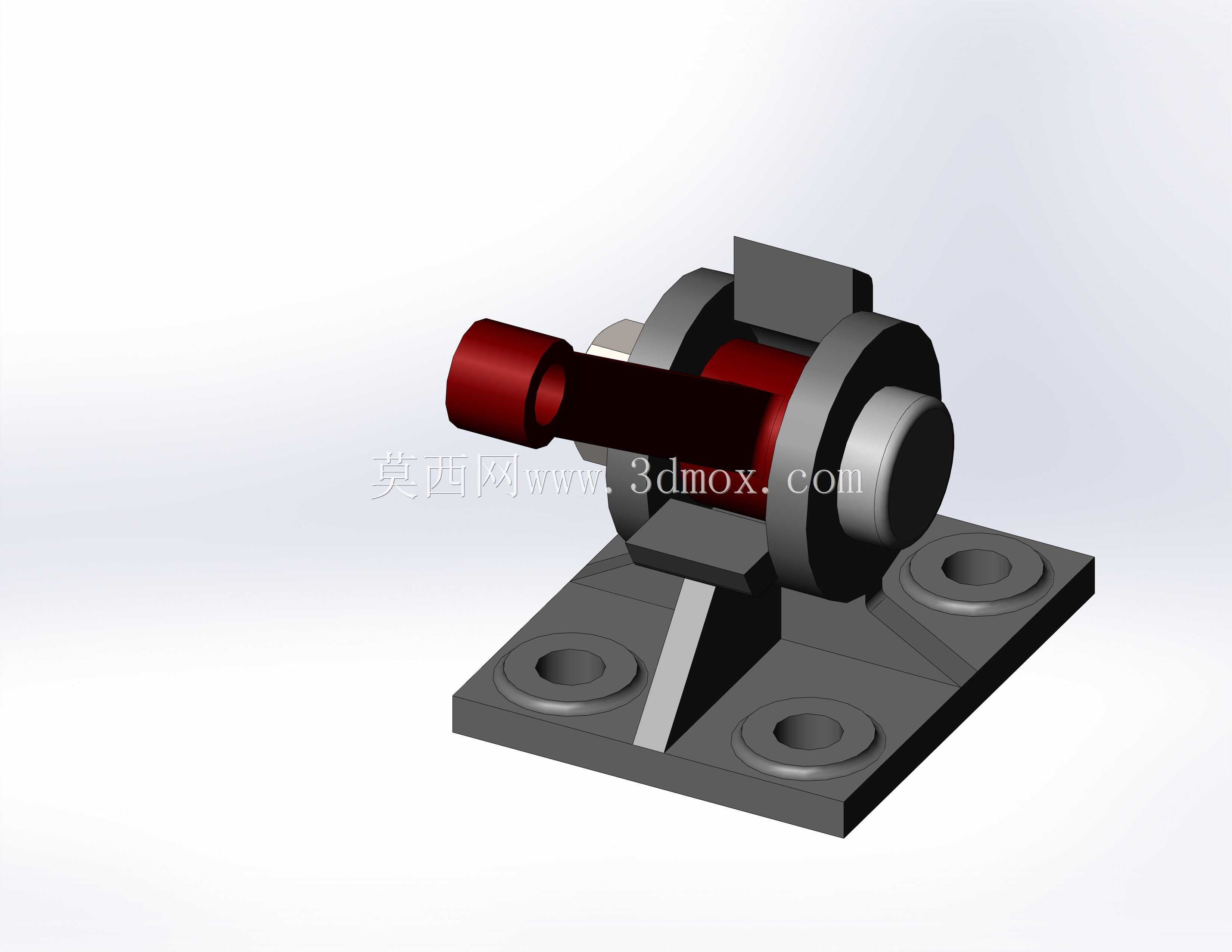

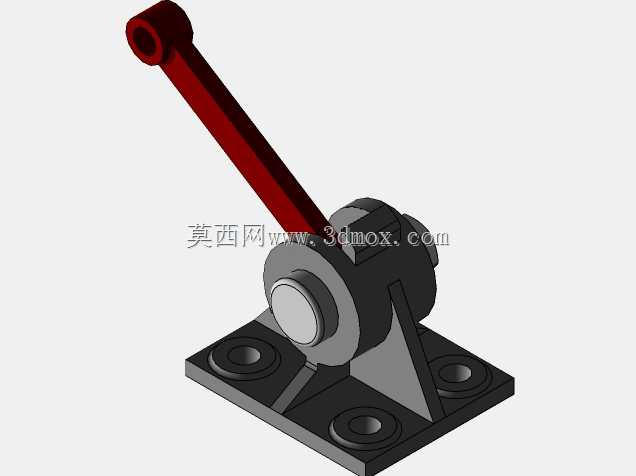

　　这类带法兰限位台阶的轴类零件，是摇臂总成里的核心铰接承载部件，常见于中小功率内燃机配气机构、小型工程机械操纵连杆组、轻工自动化设备的摆臂传动单元中，承担摇臂摆动的回转支撑、轴向定位以及载荷传递的作用，是摆臂类传动结构里不可或缺的基础连接件。从实际工况适配来看，这类零件的设计首先要匹配摇臂的安装孔公差，轴身的圆柱段需要和摇臂衬套或者滚针轴承的内孔形成间隙配合，保证摇臂摆动时无卡滞，同时配合间隙不能过大，避免摆动过程中出现径向窜动影响传动精度。端部的法兰盘是核心的轴向限位结构，法兰的外径要大于摇臂安装孔的孔径，同时要匹配安装座的限位槽尺寸，装配后法兰端面贴合安装座的定位面，不需要额外加装轴用挡圈就能实现轴向固定，减少装配工序的同时，

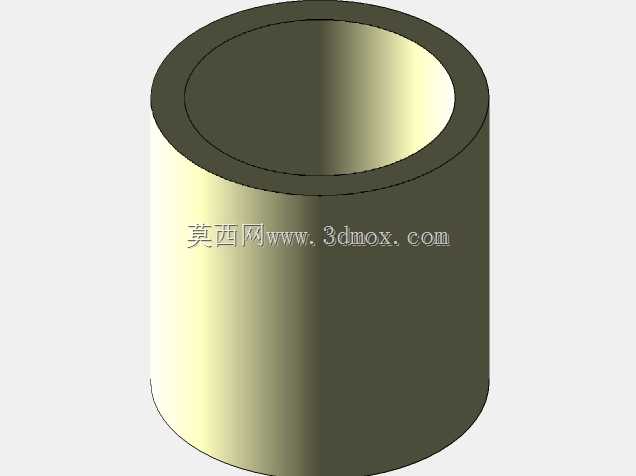

　　也避免了挡圈槽带来的轴身应力集中问题，在承受交变冲击载荷的时候，法兰结构的抗轴向窜动能力远优于卡簧限位的结构，更适合往复摆动的高频工况。轴身的台阶设计是做衬套轴向定位用的，靠近法兰端的轴段直径略大于远端轴段，装配时衬套端面抵在台阶面上，能精准控制衬套的压入深度，避免衬套移位导致摇臂摆动行程出现偏差。从安装边界来看，这类零件的总长度需要严格匹配摇臂厚度、两侧安装座板厚以及预留的轴向窜动间隙，通常轴向预留间隙控制在0.1mm到0.3mm之间，既保证热胀冷缩时不会出现卡滞，也不会因为间隙过大导致摇臂摆动时出现偏摆。法兰盘的厚度需要根据承受的轴向载荷计算，通常在承受常规配气机构或者操纵机构载荷的场景下，法兰厚度不小于轴径的五分之一，

　　避免法兰受载变形导致定位失效。轴的远端通常会做倒角处理，方便装配时顺利穿入安装孔和衬套内孔，倒角角度一般取15度到30度，既保证导向性，也不会因为倒角过大导致轴端有效配合长度不足。从功能特性来说，这类销轴的表面粗糙度要求较高，和衬套配合的轴段粗糙度通常要达到Ra1.6以下，减少摆动过程中的摩擦磨损，法兰的定位端面粗糙度要求Ra3.2，保证和安装座贴合紧密，避免出现装配倾斜。零件的材质通常选用中碳钢调质处理，表面根据耐磨需求可以做高频淬火，硬度达到HRC45-50，兼顾芯部的韧性和表面的耐磨性，能承受往复摆动带来的接触应力和冲击载荷，不会出现轴身弯曲或者表面过早磨损失效的问题。在实际建模过程中，需要重点保证各轴段的同轴度公差，

　　通常同轴度公差控制在0.02mm以内，法兰端面和轴身轴线的垂直度公差控制在0.015mm以内，避免装配后摇臂摆动出现别劲的问题，加速衬套和轴身的磨损。这类结构相比普通的光轴加挡圈的固定方式，集成了轴向限位功能，零件数量更少，装配效率更高，可靠性更强，在空间受限、需要频繁维护或者承受交变冲击载荷的摆臂传动场景中应用十分广泛，不管是内燃机的气门摇臂支撑，还是工程机械操纵杆的铰接点，或是自动化设备里摆臂气缸的连接销轴，都能看到这类带法兰台阶轴结构的身影。设计时还要注意轴身和法兰连接处的圆角过渡，避免直角连接处出现应力集中，在交变载荷下产生疲劳裂纹，圆角半径通常取0.5mm到2mm，根据轴径大小匹配，在不影响衬套安装的前提下尽可能增大圆角半径，提升零件的疲劳强度。
