履带行走机构张紧惰轮总成结构设计

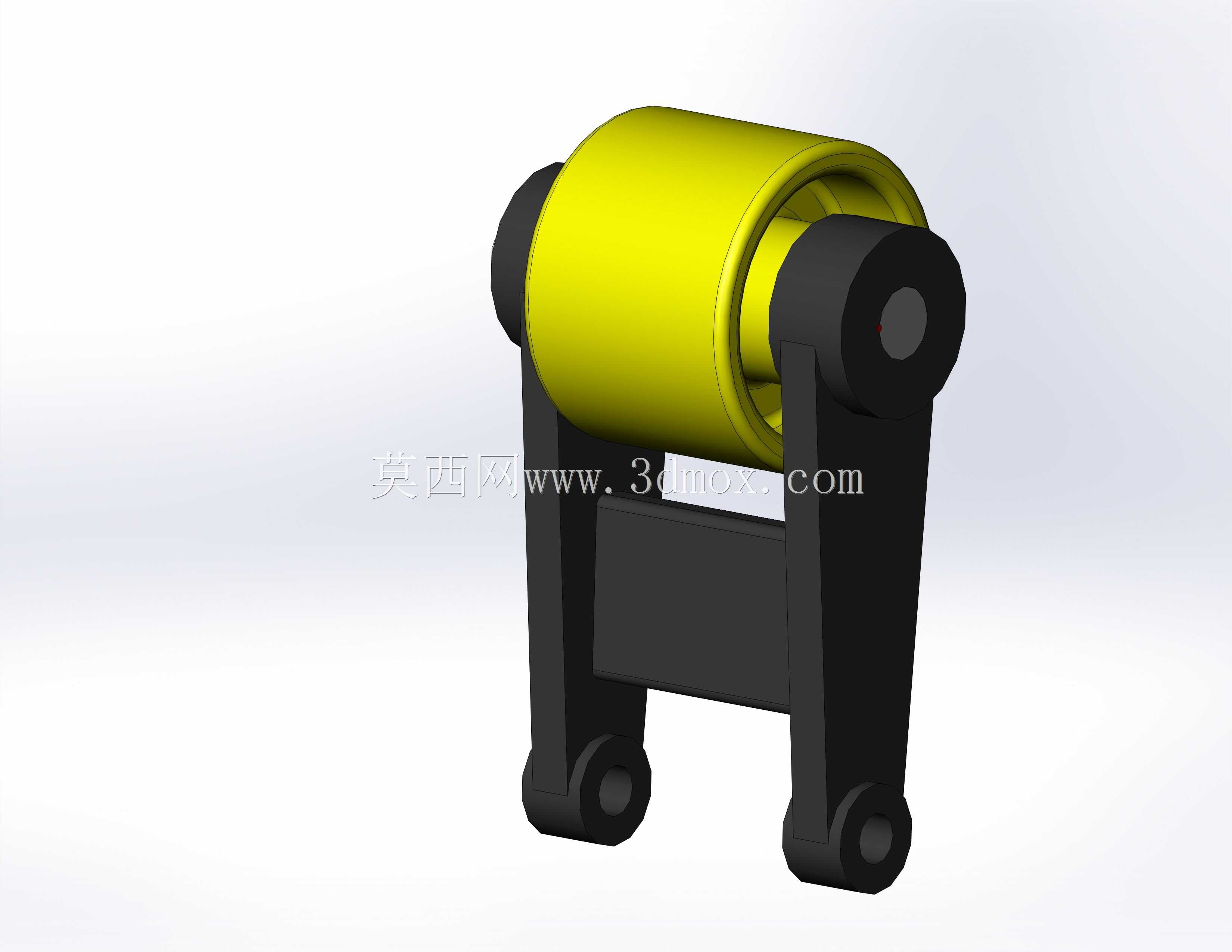

　　在履带式工程行走设备的底盘传动系统中，惰轮是承担履带张紧导向、缓冲行走冲击的核心部件，常见于小型挖掘机、履带式拖拉机、履带起重机等设备的行走机构中，区别于驱动轮与支重轮，惰轮不直接传递驱动扭矩，主要作用是引导履带正确绕转，同时配合张紧机构调整履带的张紧度，避免履带在行走过程中出现跳齿、脱轨、异常磨损等问题。这款惰轮总成采用分体式支架搭配整体滚轮的结构设计，滚轮主体为圆柱筒形结构，外圆面做光滑圆弧过渡处理，工作时与履带链轨的内侧面直接接触，滚动过程中可将履带运行的滑动摩擦转化为滚动摩擦，大幅降低履带运行的阻力损耗。滚轮内部集成了自润滑滑动轴承结构，无需额外加装复杂的密封润滑管路，可适应多粉尘、泥水飞溅的户外施工工况，

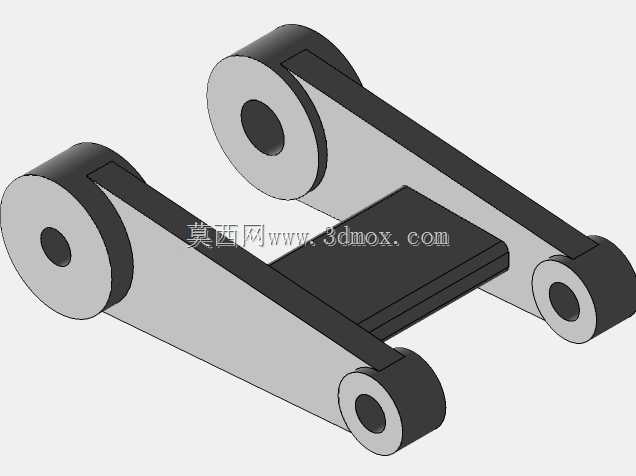

　　轴承两端设置有防尘挡圈，可阻挡外界泥沙、碎石进入轴承配合面，延长部件的维护周期。两侧的支撑支架采用对称式叉形结构，上端通过同轴销轴与滚轮的中心轴连接，销轴与支架孔采用过盈配合定位，避免滚轮在受侧向力时出现销轴窜动的问题；支架下端设置有两个同轴的铰接安装孔，用于将整个惰轮总成铰接在底盘台车架的前端，安装孔的中心距与台车架的铰接支座尺寸完全匹配，安装时无需额外加工适配支座，可直接替换同规格的原厂惰轮部件。从安装边界来看，滚轮的外圆直径决定了履带的最小绕转半径，设计时充分考虑了履带板的弯折角度，避免履带绕经惰轮时出现履带板之间的干涉卡滞；支架的整体高度匹配张紧油缸的行程范围，当张紧油缸伸出推动惰轮前移时，支架可沿台车架的导向槽平稳滑动，

　　不会出现卡滞、偏斜的问题，张紧行程可覆盖履带磨损后的伸长量调整需求，无需频繁拆卸履带进行节距调整。在功能特性设计上，这款惰轮的滚轮表面采用中频淬火处理，表面硬度可达到履带链轨接触的耐磨要求，避免长期与链轨摩擦后出现表面凹坑、失圆的问题；支架采用铸钢材质整体铸造后加工成型，相比焊接式支架具备更高的结构强度，可承受设备行走过程中遇到障碍物时的冲击载荷，当设备越过碎石、台阶等障碍时，履带传递给惰轮的瞬时冲击载荷可通过支架直接传递到台车架上，不会出现支架变形、断裂的问题。在实际工况应用中，惰轮的安装位置处于底盘行走机构的最前端，除了承担张紧导向作用外，还可在设备行走时将前方的小型碎石、泥土向两侧推开，避免异物卡入履带与滚轮之间的间隙；

　　同时配合张紧弹簧的缓冲作用，当履带受到突发冲击时，惰轮可向后小幅位移压缩弹簧，吸收冲击能量，保护驱动轮齿与履带链节不会因为刚性冲击出现断裂。设计过程中对支架的受力点做了有限元校核，在最大冲击载荷工况下，支架铰接孔处的应力集中区域安全系数满足工程机械的设计规范，滚轮的中心轴采用调质处理的合金钢材质，轴径的抗弯强度可覆盖满载工况下的弯曲载荷，不会出现轴体弯曲变形导致滚轮卡滞的问题。整体结构没有采用复杂的异形结构，所有加工面均为常规的车削、镗削、铣削加工面，生产制造时无需特殊的加工工装，可有效降低部件的制造成本，同时后期维护时可单独更换滚轮或者销轴部件，无需整体更换整个总成，降低设备的后期维护成本。
