带侧装支座的偏心调节装置结构

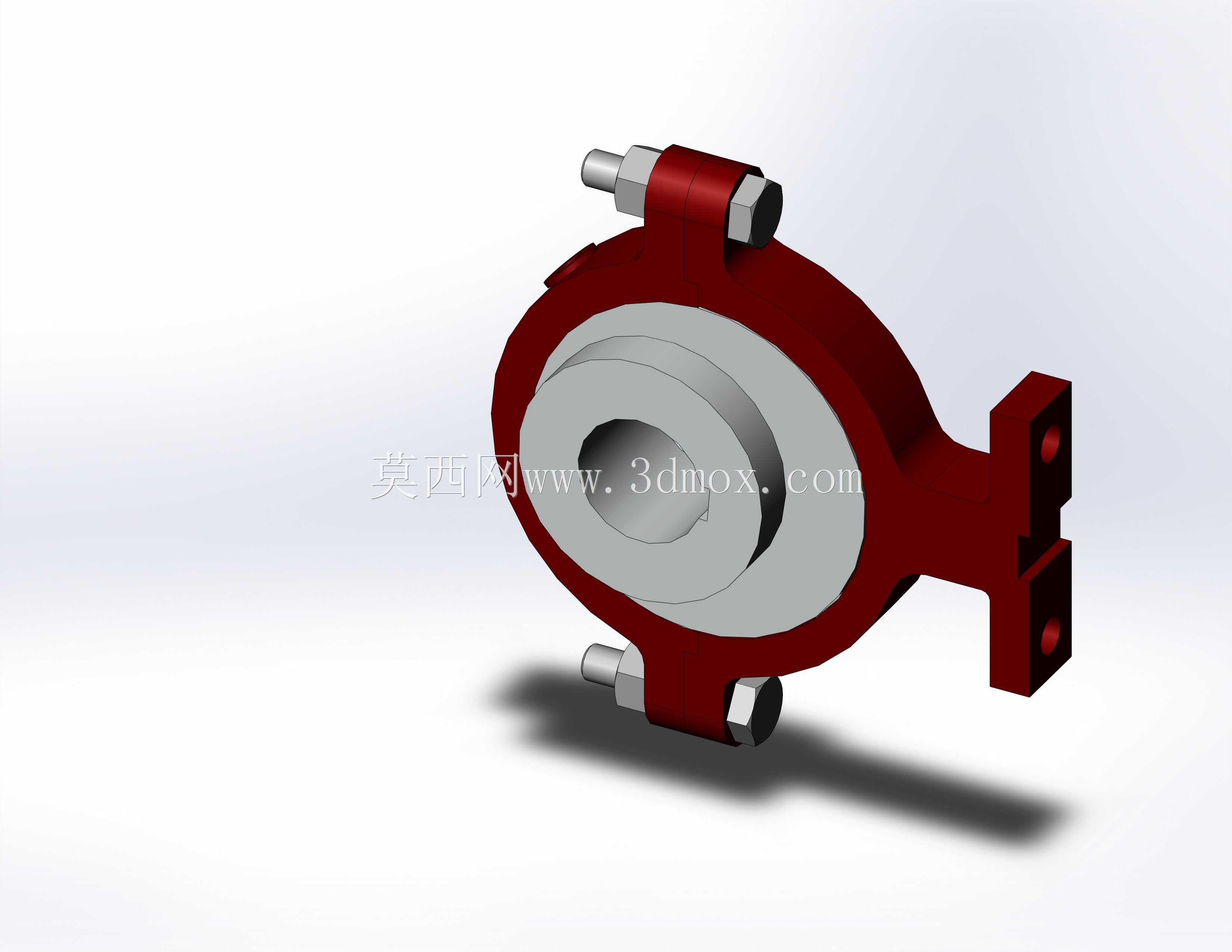

　　在各类需要实现回转中心偏移调节的工业设备场景中，这类偏心调节构件是实现运动轨迹调整、张紧力控制、相位偏移补偿的核心执行部件，常见于输送线张紧机构、轻工机械进给调节单元、小型动力传输的张紧模块、试验设备的偏心加载结构中，区别于普通的同轴轴承座结构，该构件通过偏心内孔与外部壳体的配合，可在安装后通过转动壳体实现中心位置的微调，无需额外加工长圆孔安装位即可实现一定范围内的位置补偿。从结构设计逻辑来看，该构件主体采用分体式抱合结构，主体环形壳体为铸钢材质的承载基体，内圈嵌套的灰色衬套为耐磨合金材质，直接与回转轴配合，衬套与壳体之间采用过盈配合加定位销防转的设计，避免长期回转过程中衬套跟转磨损壳体。环形壳体上下位置设计了对称的螺栓锁紧结构，

　　当偏心位置调整到位后，拧紧上下两处的六角螺栓即可将壳体抱合锁紧，固定调整后的偏心距，防止运行过程中出现位置偏移。壳体右侧延伸出的双耳式安装支座是整个构件与设备机架连接的接口，支座上的两个安装孔为光孔设计，适配铰制孔螺栓连接，可承受径向与轴向的复合载荷，安装面与壳体主体为一体化铸造后铣削加工，保证安装面与壳体基准面的垂直度公差控制在0.02mm以内，避免安装后出现偏载导致的轴系卡滞。从安装边界尺寸来看，该构件的主体环形外径适配直径80-100mm区间的回转轴系，整体径向轮廓最大尺寸不超过160mm，侧装支座的两个安装孔中心距为45mm，安装孔直径适配M12规格的连接螺栓，上下锁紧螺栓为M10规格的内六角圆柱头螺栓，

　　螺栓伸出壳体的长度不超过15mm，安装时需预留至少20mm的扳手操作空间，避免与周边管线或结构件产生干涉。在实际功能实现上，该偏心装置的可调偏心距范围为0-8mm，调整时先松开上下两处锁紧螺栓，转动壳体即可带动内孔中心绕壳体外圆中心做圆周偏移，可实现水平、垂直方向的位置微调，相比传统的垫片调整、长圆孔调整方式，该结构的调整精度更高，可实现0.1mm级的微调量，且调整完成后锁紧刚性更强，不会出现长期运行后位置窜动的问题。设计过程中针对衬套的润滑做了隐含式结构处理，衬套内孔表面开有螺旋式油槽，可在装配时填充润滑脂，降低回转轴与衬套之间的摩擦系数，延长构件的维护周期，壳体外侧的红色涂装为防锈耐磨涂层，适配车间多粉尘、少量油污的工作环境，

　　涂层厚度控制在80-120μm，既保证防锈能力，又不会影响配合面的装配精度。在选型适配时，需要注意该构件的额定径向载荷为12kN，适配的回转轴转速不超过1500r/min，不适用于高速重载的传动场景，多用于中低速、需要定期调整偏心位置的辅助传动机构中，安装时需保证侧装支座的安装面与机架贴合度不低于85%，避免连接螺栓承受额外的弯曲应力，锁紧螺栓的拧紧力矩需控制在35-40N·m，力矩过大容易导致壳体抱合变形卡滞衬套，力矩过小则会出现锁紧不足运行偏移的问题。
