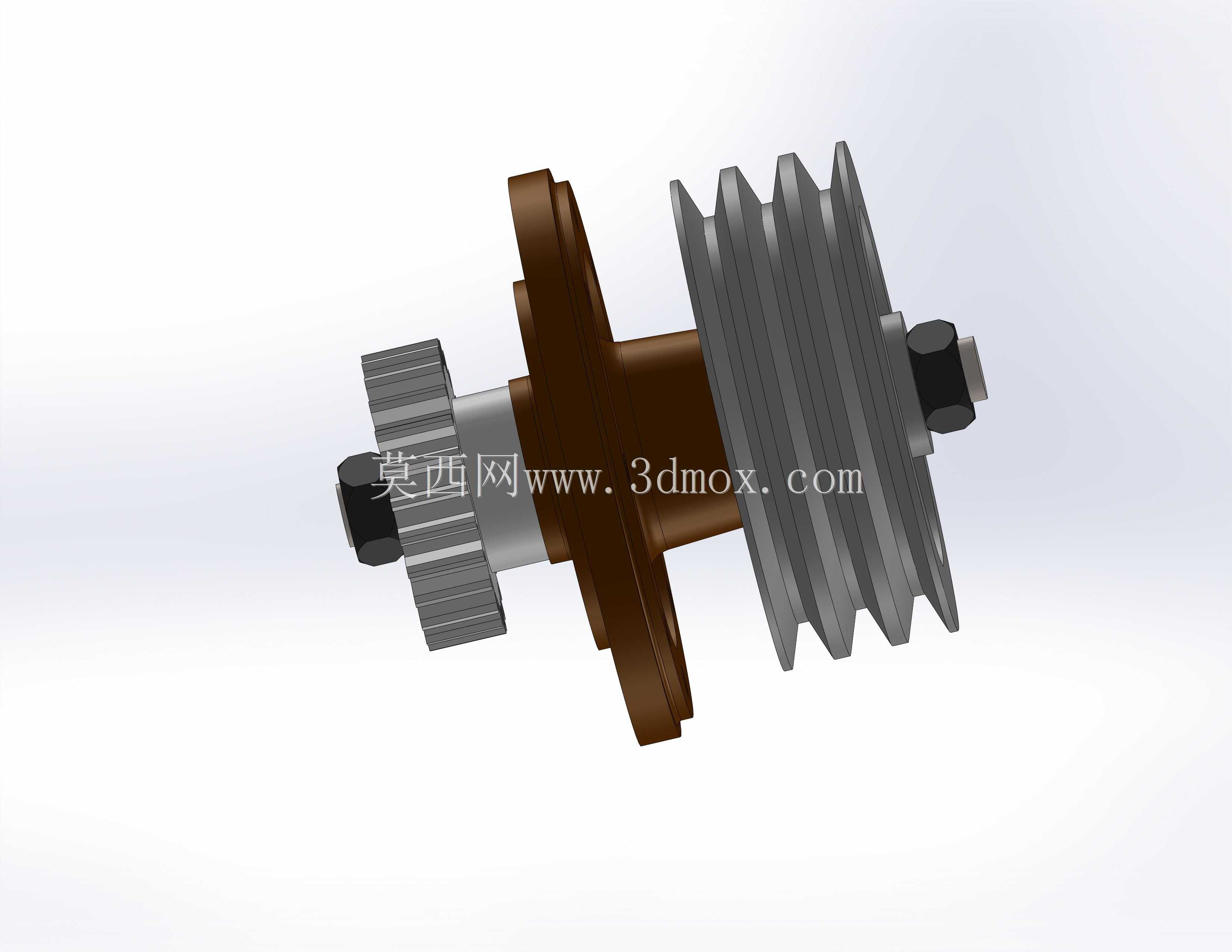

工业级皮带传动总成结构设计方案

　　在各类工业生产场景中，皮带传动是应用范围极广的动力传递形式，从常规的输送线驱动、机床辅机动力传输，到风机、水泵类通用设备的动力衔接，都能见到这类结构的身影。这套皮带传动总成的设计，首先围绕实际工况的载荷波动做了适配，针对不同安装场景的中心距偏差预留了张紧调节余量，避免现场安装时因为基础预埋误差导致带体张紧力不均，进而出现打滑、带体异常磨损的问题。

　　设计过程中没有采用过度冗余的结构，带轮的轮槽尺寸严格匹配常用V带的截面参数，轮缘部分做了合理的卸荷处理，既保证运转时的结构刚度，又不会因为轮体自重过大增加主轴的径向载荷。主动轮与从动轮的位置排布，充分考虑了日常维护的操作空间，张紧机构的调节螺栓设置在便于工具操作的侧方位置，不需要拆解周边防护结构就能完成带体张紧度的调整，后期更换带体时也不需要挪动主从动设备的安装位置，大幅降低现场运维的工作量。

　　从安装边界来看，这套总成的主从动轴中心距预留了正负15毫米的调节范围，适配不同长度公差的同规格传动带，带轮的轴向定位采用轴肩加锁紧挡圈的组合形式，能承受运转过程中带体抖动带来的轴向窜动力，避免长时间运转后带轮出现轴向偏移导致带体偏磨。轮槽的表面粗糙度做了针对性控制，既不会因为表面过于光滑降低摩擦系数导致传动打滑，也不会因为表面粗糙度过高加速带体的磨损，平衡了传动效率与部件使用寿命。

　　实际应用中，这套结构可以适配多类需要中远距离动力传递的场景，相比齿轮传动，它本身具备一定的过载缓冲能力，当负载瞬间超过额定值时，带体可以通过轻微打滑保护后端的核心动力部件，避免硬连接传动下的齿轮崩齿、电机过载烧毁等问题。设计时也考虑了不同转向的传动需求，通过调整带体的排布形式就能实现开口传动、交叉传动等不同传动比、不同转向的动力输出，不需要重新加工带轮主体结构，提升了部件的通用适配性。

　　在结构细节上，带轮的轮毂部分根据匹配的轴径做了合理的长度设计，保证与轴的配合面有足够的接触面积，传递扭矩时不会出现轴孔配合面的压溃损伤，键槽的位置设置在轮辐的对应受力方向，避免键槽位置的应力集中导致轮体开裂。整套传动结构的运转噪音控制也做了优化，带轮的动平衡等级满足常规工业设备的运转要求，额定转速下不会出现明显的振动传导，适配对运转平稳性有一定要求的生产设备。

　　针对现场安装的对中需求，两个带轮的端面都加工了对中标记线，安装时只需要通过直尺比对两个带轮的标记线，就能快速完成带轮的轴向对中，不需要借助复杂的对中测量工具，降低现场安装的技术门槛。张紧结构的导向部分采用光滑的滑动面，调节过程中不会出现卡滞，张紧力的调整可以通过螺栓的旋入量直观控制，方便运维人员根据带体的实际老化程度调整合适的张紧力，避免张紧力过大导致带体过早疲劳断裂，或是张紧力不足导致传动效率下降、打滑丢转的问题。
