10吨单梁桥式起重设备结构设计

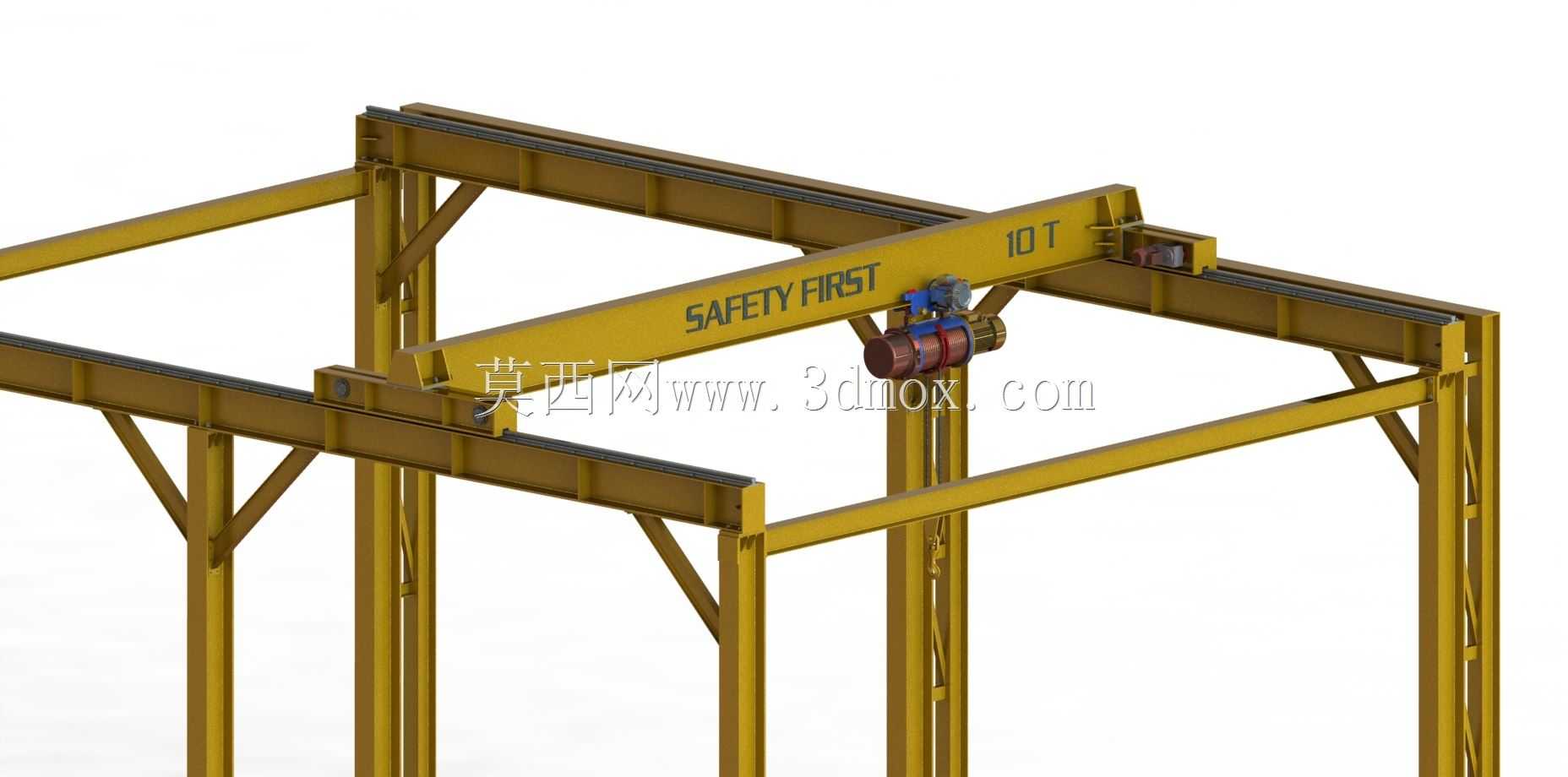

　　该单梁起重设备主要面向厂房内部固定跨距内的物料转运场景，常见于机械加工车间、钢结构预制厂、仓储库区的重型工件装卸与工位间调运作业，额定起升载荷覆盖10吨级常规工业重物，适配常规层高8-15米的工业建筑内部安装使用。从结构布局来看，设备采用单根箱型主梁作为核心承载构件，主梁沿厂房两侧立柱架设的轨道纵向布置，电动葫芦沿主梁下翼缘的轨道做横向移动，配合大车行走机构实现覆盖整个作业跨距的三维空间物料吊运，作业范围无死角，可满足跨内任意点位的重物调运需求。主梁设计阶段充分考虑了动载冲击与长期疲劳载荷的影响，采用箱型焊接结构，翼缘与腹板的板材厚度根据弯矩分布做变截面优化，跨中位置板材厚度适当增加以抵消最大正弯矩带来的应力集中，

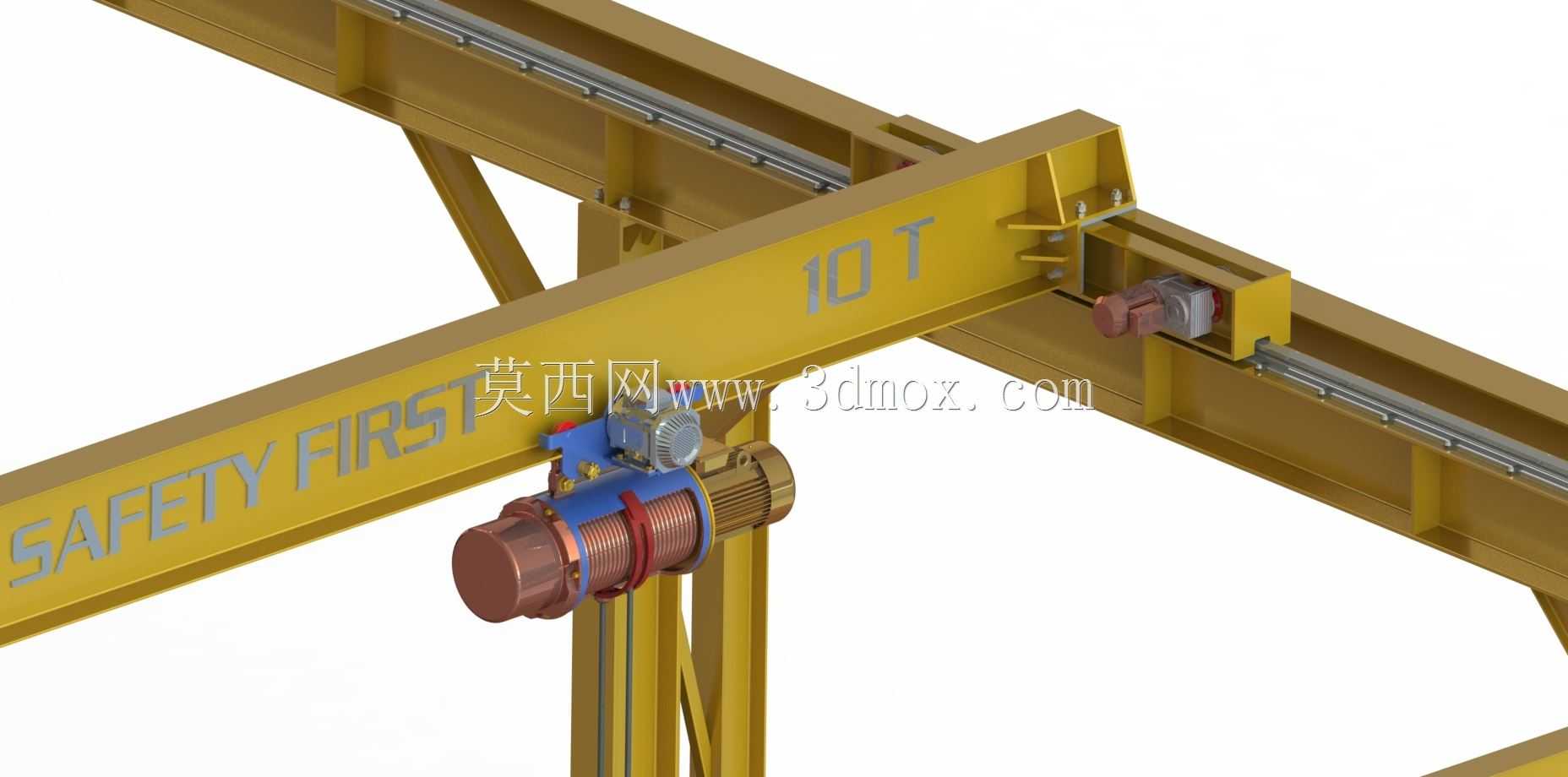

　　两端端梁位置做局部加强处理，通过高强度螺栓与端梁行走机构刚性连接，保证大车运行时的整体刚度，避免启停过程中主梁出现过大横向摆动影响作业精度。电动葫芦采用集成化设计，将起升电机、减速机构、卷筒、制动器、行走轮组整合为一体，起升卷筒采用多层缠绕设计，在满足额定起升高度的前提下尽可能缩小轴向尺寸，减少葫芦整体自重对主梁下挠的影响；制动器采用常闭式设计，失电状态下自动锁止起升机构，避免重物坠落风险，行走轮缘与主梁下翼缘轨道配合间隙经过严格校核，运行过程中无卡滞、啃轨现象。端梁部分采用对称结构设计，两端分别配置大车行走轮组与驱动电机，行走轮采用踏面淬火处理，提升耐磨性能，驱动端配置缓冲装置，在运行至轨道端部极限位置时可吸收碰撞动能，

　　避免刚性冲击损坏结构件。安装边界方面，该设备对厂房轨道的安装精度有明确要求，轨道顶面标高差需控制在合理公差范围内，同侧轨道的直线度偏差、两轨道的跨距偏差均需满足起重设备安装规范要求，设备整体安装完成后需做空载、静载、动载三类载荷试验，验证主梁下挠量、机构运行稳定性、制动可靠性是否符合设计指标。从实际使用场景出发，该设备可配合车间内的机加工设备、焊接工位完成重型工件的上下料、转序作业，相比双梁起重机结构更轻量化，厂房承载要求更低，采购与维护成本更具优势，适合中小批量重型工件的生产车间使用，日常维护仅需定期检查行走轮磨损情况、钢丝绳损耗程度、制动器间隙、连接螺栓预紧力即可，维护流程简便，设备整体运行可靠性高，可长期在多粉尘、

　　常规温湿度的工业环境下稳定作业。设计过程中对主梁的受力做了完整的有限元校核，在额定载荷作用下主梁最大下挠量控制在许用值范围内，避免长期满载作业出现永久塑性变形，各连接节点的焊缝强度均按照等强度原则设计，关键受力焊缝做无损检测要求，保证结构连接的可靠性。电动葫芦的起升速度、大车与小车的运行速度均按照常规工业作业效率做匹配设计，既不会因速度过快导致重物摆动过大影响作业安全，也不会因速度过慢降低生产转运效率，操作端可采用地面有线或者无线遥控方式，操作人员可在合适的观察位置完成吊运操作，规避重物吊运过程中的坠落风险区域，提升作业安全性。
