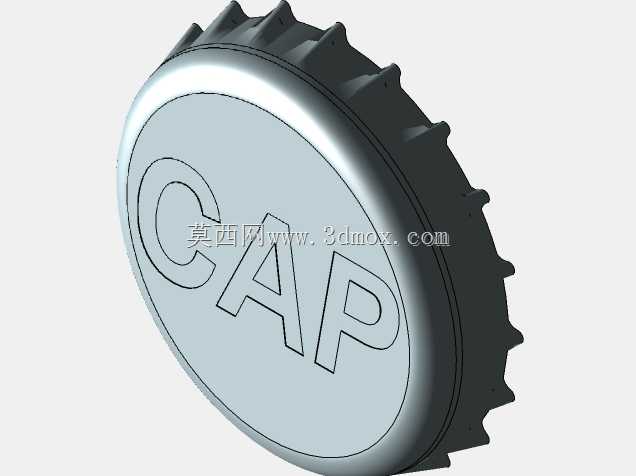

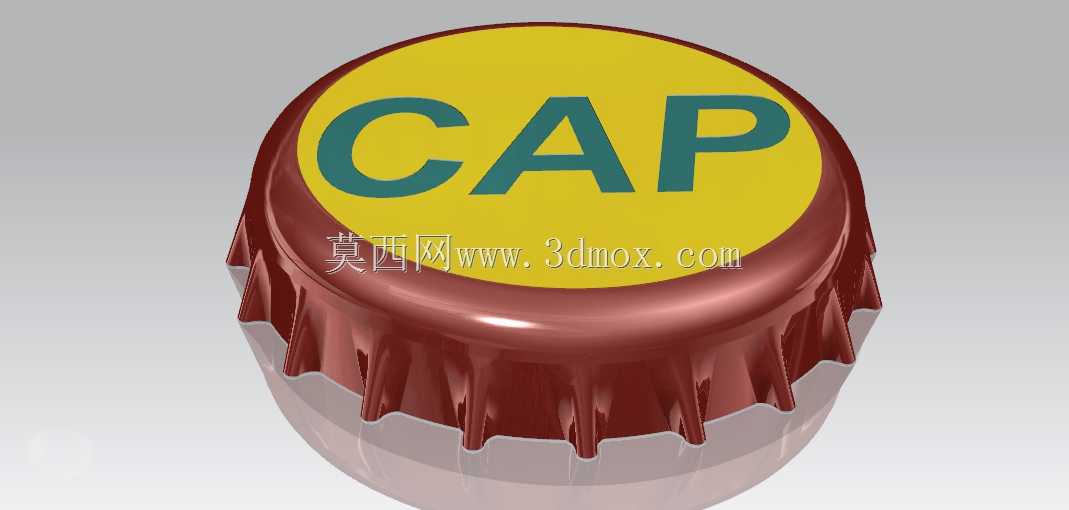

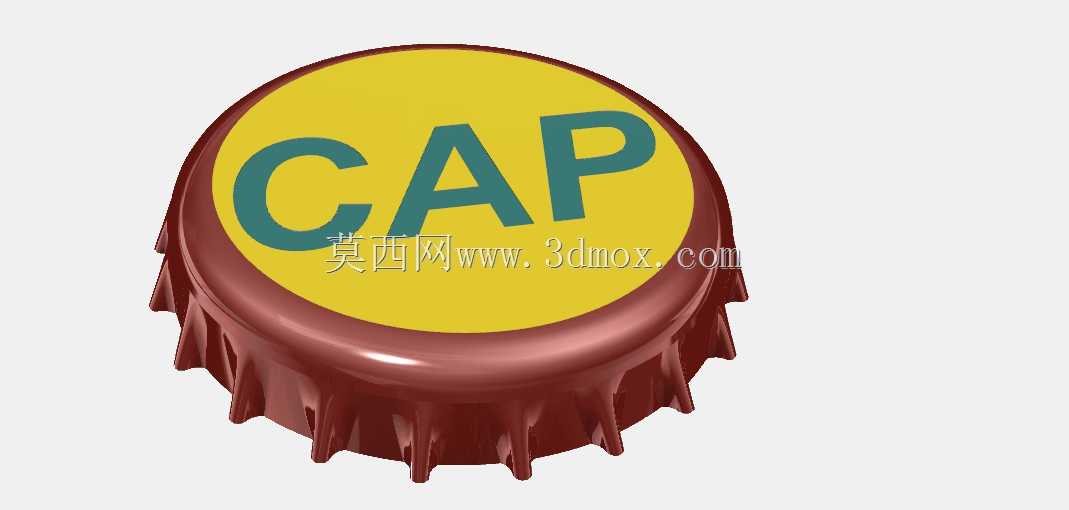

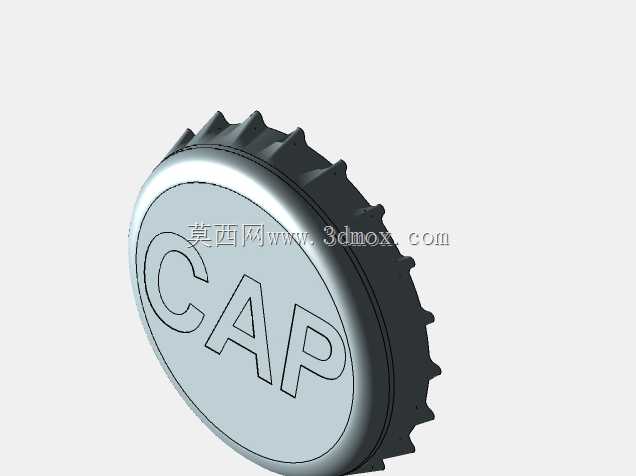

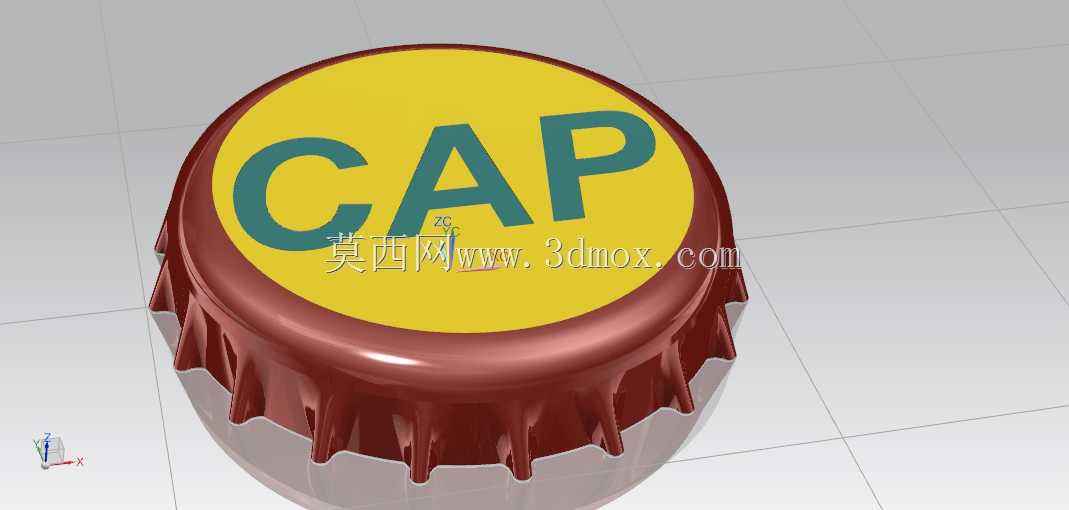

冷饮密封瓶盖结构设计三维数模

　　日常接触的瓶装冷饮，瓶盖是决定饮品存储稳定性、饮用体验的核心密封部件，这个瓶盖的结构设计完全围绕瓶装冷饮的实际流通、使用场景展开，没有多余的装饰性冗余结构。从实际应用场景来看，这类瓶盖主要适配玻璃材质的冷饮瓶，覆盖碳酸汽水、果味冷饮、瓶装气泡水等品类的封装需求，要经历自动化灌装线压合、仓储堆码、冷链运输、终端售卖、消费者手动开启全流程的工况考验，每个结构细节都对应实际使用中的受力与功能要求。

　　先看功能特性的落地设计，瓶盖外侧的周向防滑齿是核心受力结构，齿形的倾斜角度、凸起高度、齿间间距都经过实际验证：齿高控制在1.2mm左右，齿形沿瓶盖周向均匀分布21个，倾斜方向与手动拧开的施力方向匹配，既保证自动化压盖时卡盘能稳定夹持不打滑，也能让消费者手部沾有冷凝水时，依然能获得足够的摩擦力拧开瓶盖，不会出现打滑脱手的情况。瓶盖顶部的平面区域预留了足够的标识印刷空间，直径覆盖瓶盖顶面90%以上的面积，可直接印刷品牌标识、产品信息、生产日期等内容，不需要额外增加贴标工序，适配高速灌装线的在线印刷工艺。

　　密封结构是整个瓶盖设计的核心，瓶盖内侧的环形密封筋位置经过反复调整，与玻璃瓶口的密封斜面完全贴合，压合后密封筋产生0.3mm左右的弹性变形，完全填充瓶口的微观间隙，既能阻挡外界灰尘、细菌进入瓶内，也能防止瓶内的碳酸气体溢出，保证冷饮在保质期内的气泡口感，同时避免运输过程中出现漏液问题。瓶盖与瓶口的配合过盈量控制在合理区间，压装时不需要过大的压力就能到位，降低灌装线的压盖设备负载，同时开启时的扭矩控制在1.2-1.8N·m之间，既不会因为过松导致运输途中松脱漏液，也不会因为过紧让消费者难以开启。

　　从安装边界与尺寸适配来看，这个瓶盖的整体外径为29mm，总高度为11mm，适配市面上通用的标准26mm口径玻璃冷饮瓶，安装时仅需要瓶口露出瓶身的高度不低于8mm即可完成稳定压合，不需要对现有玻璃瓶的瓶口结构做修改，可直接适配现有绝大多数冷饮灌装线的压盖模具，不需要企业额外更换生产工装，能直接落地应用。瓶盖的边缘做了0.5mm的圆角过渡处理，没有尖锐的毛刺棱角，既避免生产过程中划伤操作人员，也能防止消费者开启时被边缘割手，提升使用安全性。

　　设计过程中优先考虑了量产的工艺可行性，整个瓶盖采用一体冲压成型工艺，结构没有倒扣、深腔等难以脱模的特征，冲压模具结构简单，量产时的成品率能稳定在99%以上，材料采用常用的马口铁基材，冲压后做防锈涂层处理，内侧的密封垫片采用食品级弹性材料，完全符合食品接触材料的安全要求，材料成本控制在合理区间，适合大规模量产使用。瓶盖的顶部边缘做了卷边处理，卷边后的圆弧半径为0.8mm，既提升了瓶盖整体的结构强度，避免堆码时出现边缘变形，也进一步消除了尖锐边缘的安全隐患。

　　在结构强度设计上，瓶盖顶面做了微弧凸起处理，凸起高度为0.4mm，这个结构能有效提升瓶盖的抗冲击能力，当运输过程中瓶内压力因为温度变化出现小幅升高时，顶面可以产生微小的弹性变形释放压力，不会出现瓶盖鼓包、脱落的问题，同时堆码时上层货物的压力可以通过周向的侧壁均匀传递到瓶身，不会因为局部受力导致瓶盖变形失效。周向的防滑齿除了提供摩擦力之外，也相当于加强筋结构，能提升瓶盖侧壁的抗挤压能力，避免运输过程中受到侧向挤压出现变形，影响密封性能。

　　实际测试验证阶段，这个结构的瓶盖经过了1.2米高度自由跌落测试，跌落后密封结构无损坏、无漏液；经过40摄氏度恒温存储72小时测试，瓶内压力保持率在90%以上，无松脱、无漏液；经过反复开合5次测试，密封性能依然能达到要求，满足消费者多次饮用、临时密封的使用需求。整个模型的结构细节完全还原量产瓶盖的所有特征，没有做简化处理，可直接用于结构验证、灌装线工装调试、包装方案展示等场景，也能作为同类密封瓶盖设计的参考模板，帮助设计人员快速调整尺寸适配不同口径的瓶型，缩短产品开发周期。
