创意心形挂坠饰品结构设计方案

　　日常接触的随身挂饰类五金件，很多人只关注外观颜值，实际从结构设计角度出发，这类小尺寸构件要兼顾佩戴可靠性、外观流畅度与装配便捷性，心形吊坠就是这类小五金件里极具代表性的品类。先从实际应用场景来看，这类心形挂坠主要适配日常佩戴的项链、手链，也可作为钥匙挂饰、礼品装饰件使用，使用场景覆盖日常通勤、礼品馈赠、服饰搭配多个维度，这就要求构件本身既要满足视觉上的柔和观感，也要适配长期随身佩戴的结构强度需求，不能出现棱角剐蹭衣物、皮肤的问题，同时挂接结构要具备足够的抗拉扯能力，避免日常使用中出现脱落遗失的情况。

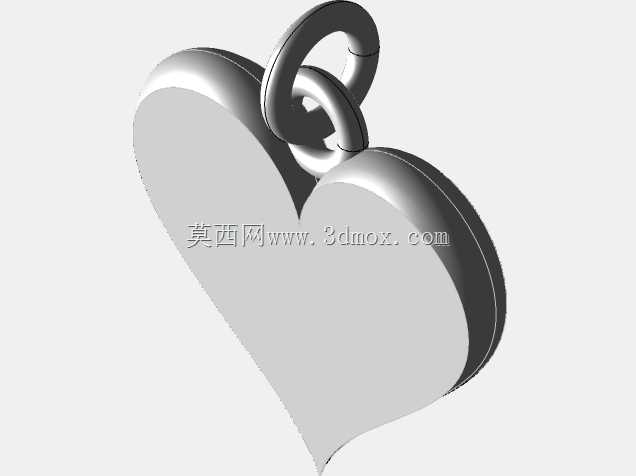

　　从设计思路层面拆解，首先要确定主体心形轮廓的曲率过渡，很多新手建模时容易把心形两侧弧面做的生硬不对称，实际建模过程中要先勾勒中心对称的轮廓基准线，以心形尖端为底部定位点，向上延伸出两侧对称的圆弧曲面，弧面的收腰位置要控制在整体高度的三分之二处，既保证心形轮廓的辨识度，又不会因为弧面过渡太突兀导致后续壁厚不均。主体曲面构建完成后，要做均匀的壁厚处理，这类小挂饰的壁厚通常控制在1.2mm到1.8mm之间，太薄会导致冲压或者铸造过程中出现缺料、变形，太厚则会增加整体重量，长期佩戴产生坠重感，影响使用体验。

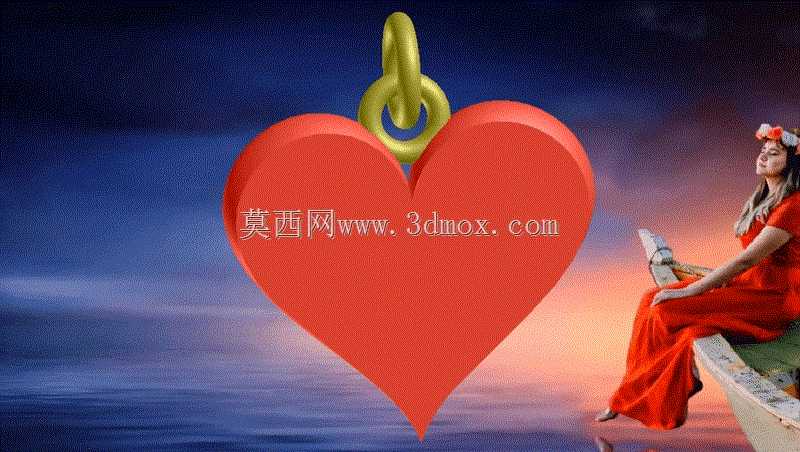

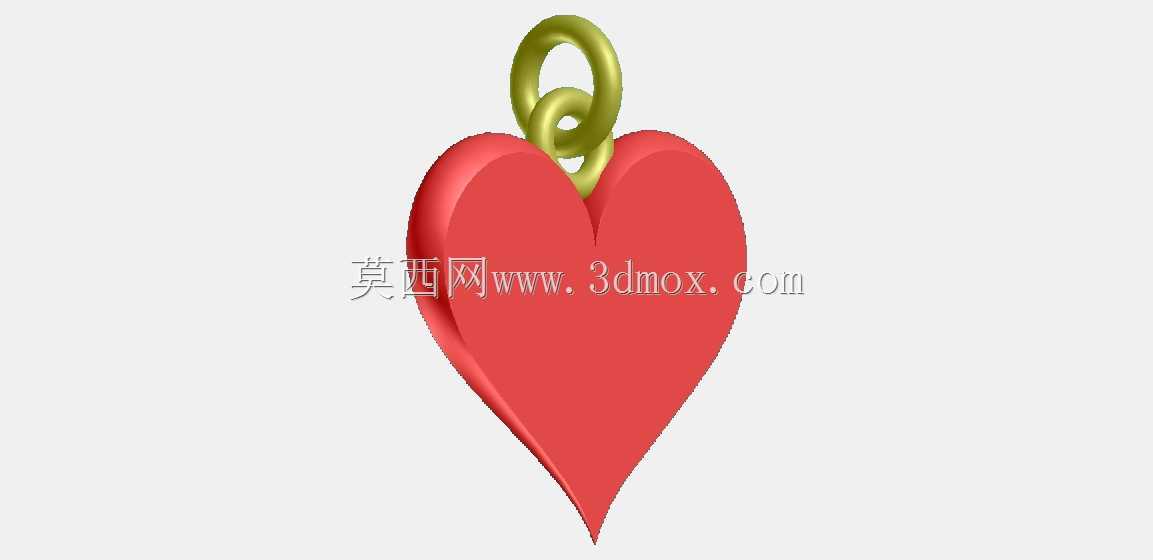

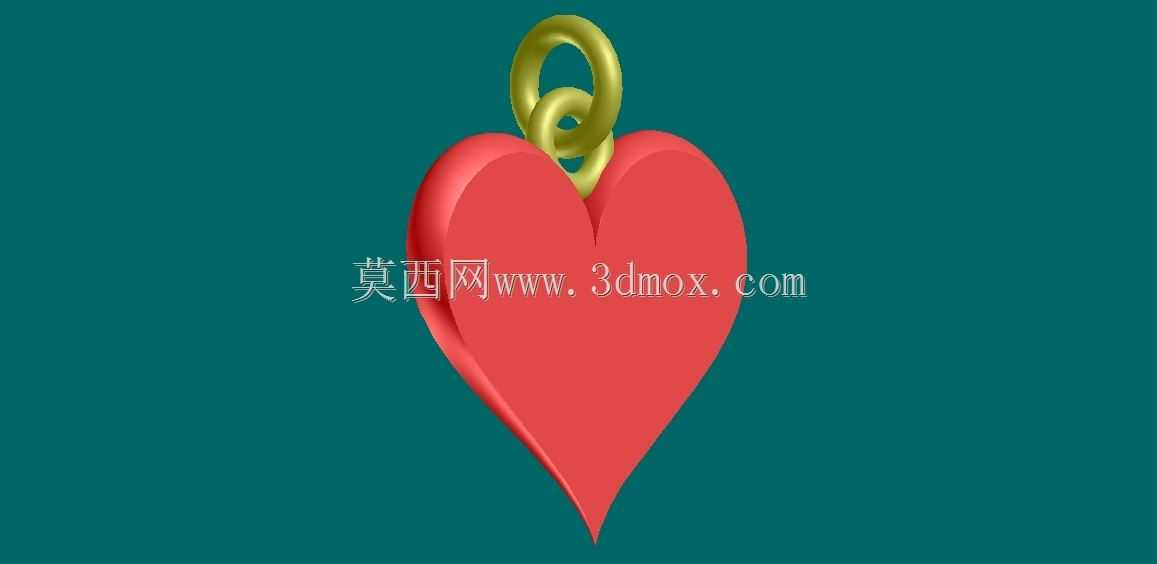

　　顶部的挂环结构是整个设计里的核心受力部位，不能直接和心形主体做直角衔接，要在衔接位置做圆角过渡，分散挂接时的拉扯应力，避免长期受力后出现衔接处断裂的问题。挂环本身采用双环嵌套的结构，上方的小环用来穿挂绳或者项链链条，下方的环和心形主体顶部的挂柱做活动衔接，两个环的配合间隙要控制在0.1mm到0.15mm之间，间隙太小会导致环体转动卡滞，间隙太大则会出现晃动异响，同时环体的截面直径要根据整体吊坠的重量匹配，常规20g左右的吊坠，环体截面直径不小于1.5mm，就能满足日常拉扯的强度需求。

　　再说到安装边界与尺寸适配，这类心形吊坠的整体高度（含顶部挂环）通常控制在25mm到35mm之间，主体心形部分的宽度控制在20mm到28mm之间，这个尺寸区间既不会因为太小显得局促，也不会因为太大影响佩戴的轻便性。主体心形的背面要做轻微的弧面收边，贴合佩戴时靠近皮肤或者衣物的接触面，避免平直背面硌压皮肤，边缘位置全部做R0.3mm以上的圆角处理，彻底消除锐边，防止剐蹭丝质衣物或者划伤皮肤。如果是后续需要做表面抛光、电镀处理的款式，主体外表面要保证曲面曲率连续，不能出现局部的凹凸折面，否则电镀后会出现反光不均的问题，影响外观质感。

　　从实际生产适配的角度，这类小五金件如果采用冲压工艺生产，要提前在建模时预留好冲压脱模的斜度，外表面脱模斜度控制在0.5度即可，内表面斜度稍大，控制在1度左右，避免脱模时刮伤工件表面。如果采用失蜡铸造工艺生产，则要注意挂环与主体衔接位置的浇口位置设置，尽量把浇口留在挂环的非外观面，减少后续打磨抛光的工作量，同时保证主体外观面没有浇口残留痕迹。很多设计新手容易忽略挂环的活动自由度，实际装配后，挂环要能沿挂柱轴线360度自由转动，这样佩戴时吊坠能自然贴合佩戴面，不会因为挂环卡滞导致吊坠翻转歪斜，影响佩戴效果。

　　另外在细节处理上，心形主体的表面可以根据后续工艺需求预留不同的表面处理余量，如果是做镜面抛光，预留0.05mm到0.1mm的抛光余量即可，如果是做磨砂或者喷砂表面，余量可以适当缩小到0.03mm左右，避免抛光后整体尺寸偏差过大，导致和挂环的配合出现问题。挂柱和主体的衔接位置要做堆料加强，不能直接垂直衔接，否则在受到侧向拉扯力的时候，很容易出现挂柱断裂的问题，加强筋的过渡要和主体曲面自然融合，不能在外观面留下明显的凸起痕迹，兼顾结构强度与外观完整性。
