带花键轴段直齿锥齿轮传动件结构

项目分类:齿轮 发布时间:2022-01-04 ID:484040
  • 带花键轴段直齿锥齿轮传动件结构
  • 带花键轴段直齿锥齿轮传动件结构
  • 带花键轴段直齿锥齿轮传动件结构
  • 带花键轴段直齿锥齿轮传动件结构

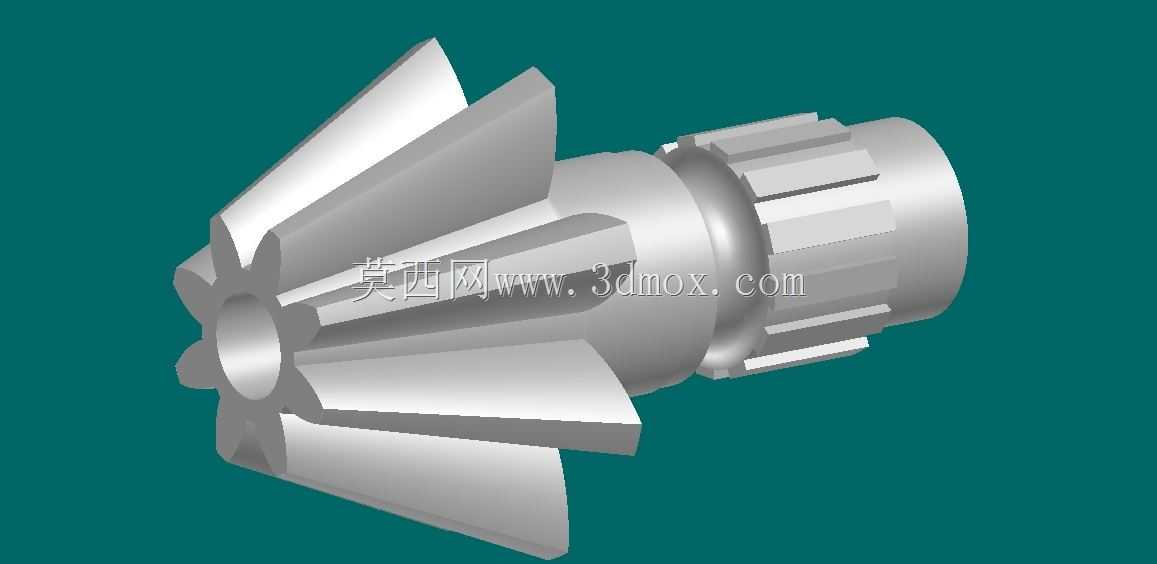

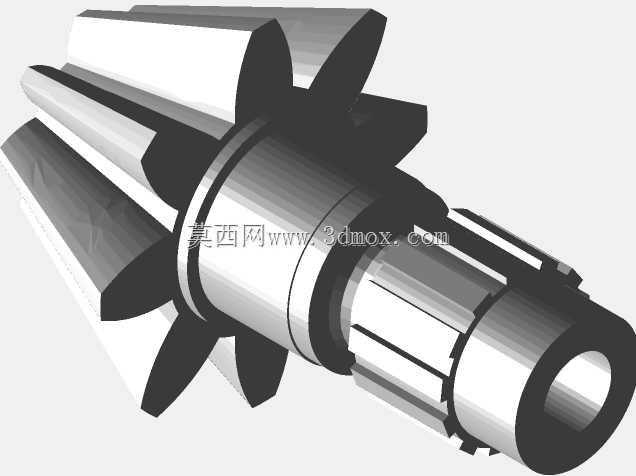

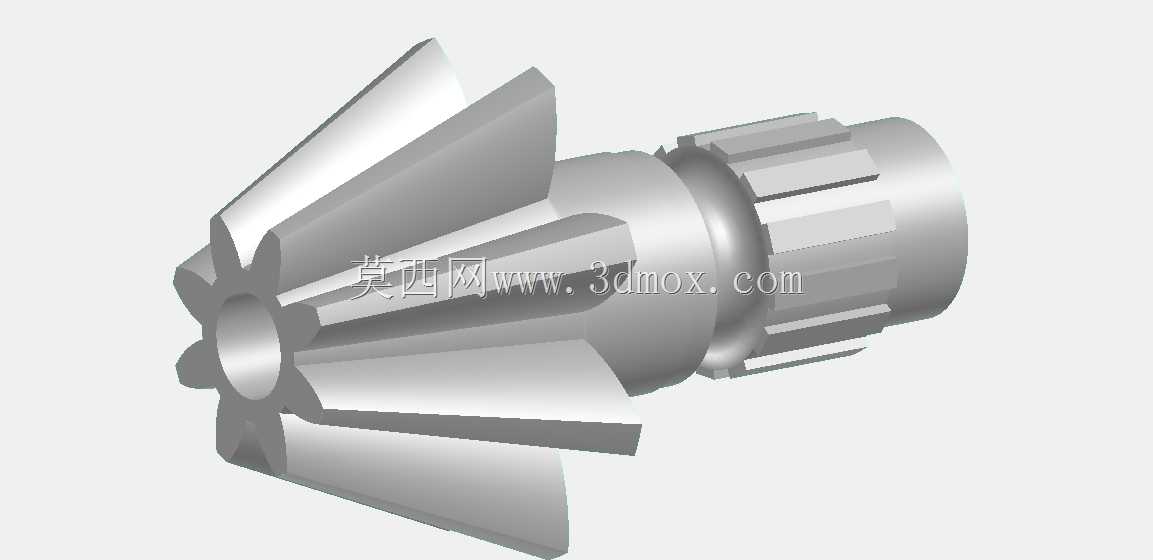

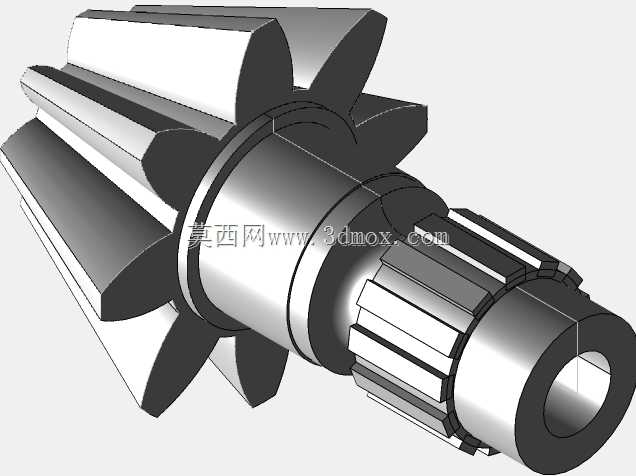

  在差速器、机床分度机构、小型农机传动箱这类轴线相交的动力传递场景里,直齿锥齿轮是应用占比极高的基础传动零件,本次呈现的带一体式花键轴段直齿锥齿轮,正是针对中小扭矩、安装空间紧凑的相交轴传动场景设计的结构件。从实际工况适配来看,这类锥齿轮通常用于两轴交角90度的传动布局,相比螺旋锥齿轮,它加工时无需专用螺旋角铣削工装,普通滚齿机搭配锥齿轮加工附件即可完成齿形切削,小批量生产时的工艺成本更低,同时轴向安装时的定位容错率更高,对装配人员的操作要求更友好,很适合农用机械、轻工输送设备、小型机床进给箱这类对传动噪音容忍度稍高、维护频次较高的设备场景。

  从结构功能设计上看,该零件将锥齿轮齿部与花键连接轴段做成一体式结构,省去了传统分体结构里的键连接、锁紧螺母等附加零件,一方面减少了传动链上的连接间隙,避免正反转切换时的回程误差,另一方面也压缩了整个传动副的轴向安装尺寸,对于安装腔空间局促的小型设备来说,能有效缩减整机的结构体积。齿部采用标准渐开线直齿锥齿形,齿向沿锥面母线方向分布,啮合时轮齿沿齿长方向逐步进入啮合状态,相比直齿圆柱齿轮的整齿同时啮合,冲击载荷更小,传动过程中的齿面受力更均匀,能在额定扭矩范围内保证较长的齿面疲劳寿命。

  设计过程中首先要明确的是安装边界约束:锥齿轮的背锥端面是轴向定位的核心基准,装配时该端面需要与安装腔内侧的定位台阶面完全贴合,因此建模时背锥面的端面跳动公差需要控制在0.02mm以内,避免装配后齿面啮合偏载。后端的花键轴段采用矩形花键结构,相比渐开线花键,矩形花键的齿根应力集中更小,传递中小扭矩时的抗过载能力更强,同时花键的大径作为配合基准,与安装座内的衬套孔配合时,能保证轴段转动时的同轴度,避免锥齿轮运转时出现径向跳动,导致齿面局部磨损加剧。花键末端设计有挡圈槽,装配时通过轴用弹性挡圈限制轴段的轴向窜动,保证锥齿轮的啮合齿宽始终处于设计啮合位置,不会因为设备运转时的振动出现轴向移位,导致啮合面积不足、传动扭矩下降。

  从外形尺寸的适配逻辑来看,锥齿轮的分锥角是根据配对齿轮的传动比计算确定的,建模时需要严格保证分锥顶点与两相交轴线的交点重合,否则装配后会出现齿顶干涉、齿根间隙过大的问题,直接导致传动卡滞、噪音骤增。齿顶间隙按照标准模数的0.25倍预留,既可以避免运转时齿顶与配对齿轮的齿根发生剐蹭,也能储存少量润滑脂,在开式传动场景下减少齿面的干摩擦磨损。轴段上花键的长度需要根据配合的传动轮毂宽度确定,通常要比轮毂宽度长2-3mm,给装配时的轴向调整留出余量,同时避免花键末端的应力集中区域直接与轮毂端面接触,防止长期交变载荷下花键根部出现断裂。

  实际选型应用时,需要注意这类直齿锥齿轮的适用线速度通常不超过5m/s,过高的线速度会因为直齿的啮合冲击产生较大的振动和噪音,因此不适合高速重载的主传动场景,多用于设备的辅助进给、末端动力传递环节。建模过程中齿形的绘制需要严格遵循渐开线生成逻辑,不能用近似圆弧替代渐开线齿廓,否则加工出来的齿轮啮合重合度不足,传动时会出现明显的顿挫感,同时齿面接触应力会大幅升高,大幅缩短齿轮的使用寿命。轴段与齿部衔接的位置设计有过渡圆角,避免直角衔接带来的应力集中,在承受冲击载荷时,能有效降低衔接位置的断裂风险,这也是很多新手建模时容易忽略的细节,往往会导致零件加工完成后,负载测试时在轴齿衔接位置直接断裂。

  在安装维护层面,一体式结构的锥齿轮相比分体装配的结构,日常维护时不需要反复调整齿轮与轴的同轴度,拆卸后重新装配也能保证原有的啮合精度,对于非专业维修人员较多的农用设备、小型民用机械场景来说,能大幅降低后期的维护难度。同时整个零件的结构没有复杂的异形曲面,除了齿形和花键需要机加工外,其余外圆、端面都可以通过普通车削完成,加工工序短,量产时的成本控制优势明显,这也是这类结构在中小功率传动场景下被广泛应用的核心原因。
