波形垫圈环形弹性连接紧固零件

　　在各类机电设备的装配环节，这类波形环形垫片的应用覆盖了从低压电器接线端、小型电机端盖固定、气动管路接头防松，到精密仪器内部组件间隙补偿的诸多场景，很多装配场景下，普通平垫无法补偿加工公差带来的轴向间隙，弹簧垫圈又容易在交变载荷下出现切口刮伤配合面、应力集中导致断裂的问题，这类波形结构的垫片刚好填补了这部分应用空白。从实际使用的工况来看，这类垫片不需要像重型弹簧垫圈那样提供极大的轴向预紧力，它的核心作用是在有限的安装空间内，提供持续均匀的轴向弹性补偿力，抵消设备运行过程中因为温度变化带来的材料热胀冷缩量，同时吸收小幅振动带来的连接副松动趋势，比如在小型伺服电机的编码器安装端，配合面的加工平面度公差通常在0.05mm以内，

　　螺栓锁紧后如果没有合适的弹性补偿，设备运行一段时间后，编码器的安装间隙会因为振动出现细微偏移，直接导致编码器反馈信号出现偏差，加装这类波形垫片后，能持续给连接副施加稳定的轴向压力，避免连接松动带来的精度损失。设计这类零件的时候，首先要考虑的是安装边界的约束，通常这类垫片的内孔要比配合的螺栓公称直径大0.2到0.5mm，避免安装时内孔和螺栓杆出现卡滞，外圆尺寸则要小于被连接件的接触面外径，防止垫片边缘超出配合面造成应力集中，波形的波数通常根据垫片的公称尺寸调整，小尺寸的垫片一般设计为三波结构，大尺寸的会增加到五波甚至七波，波峰的高度差控制在垫片厚度的1.5到2倍之间，保证压缩量在合理区间的同时，

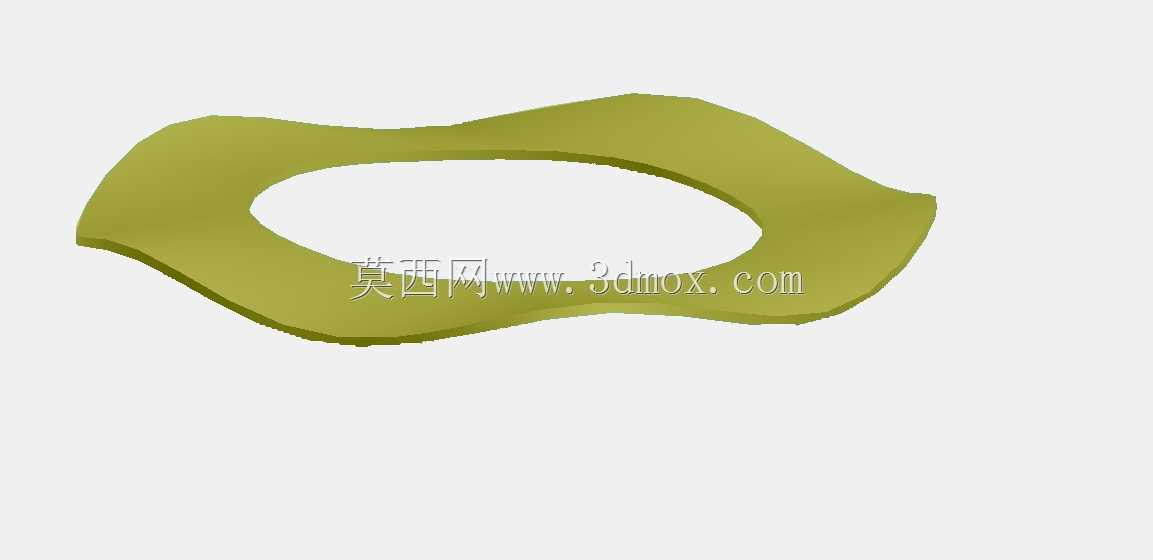

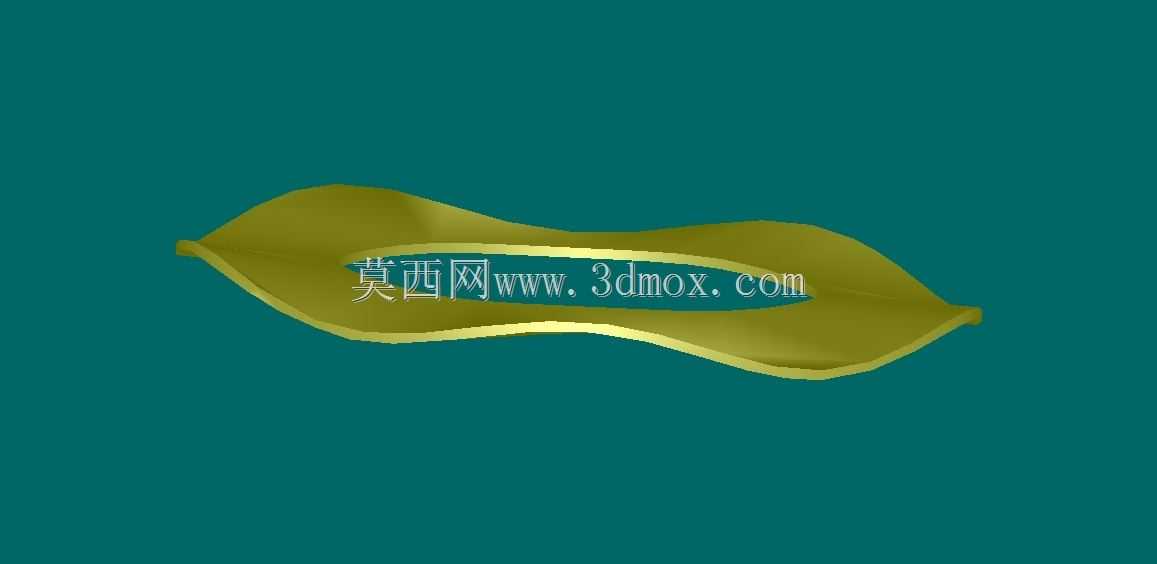

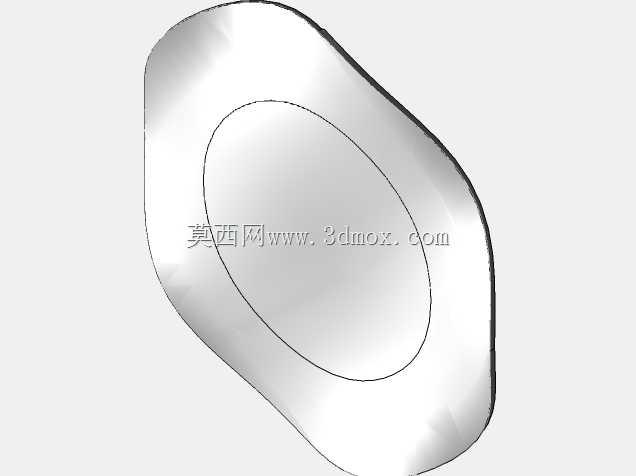

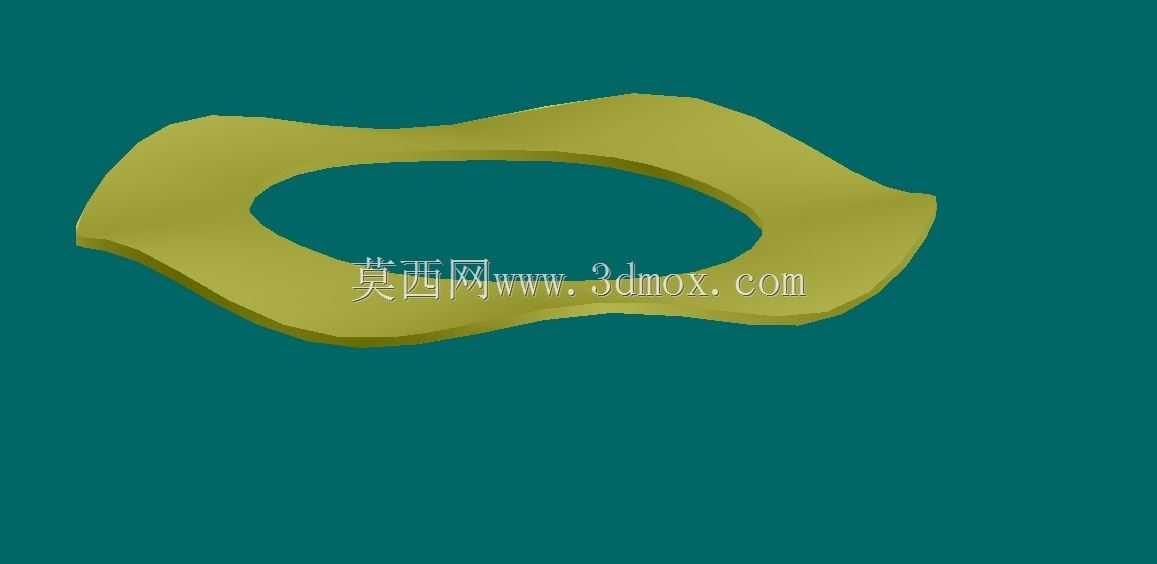

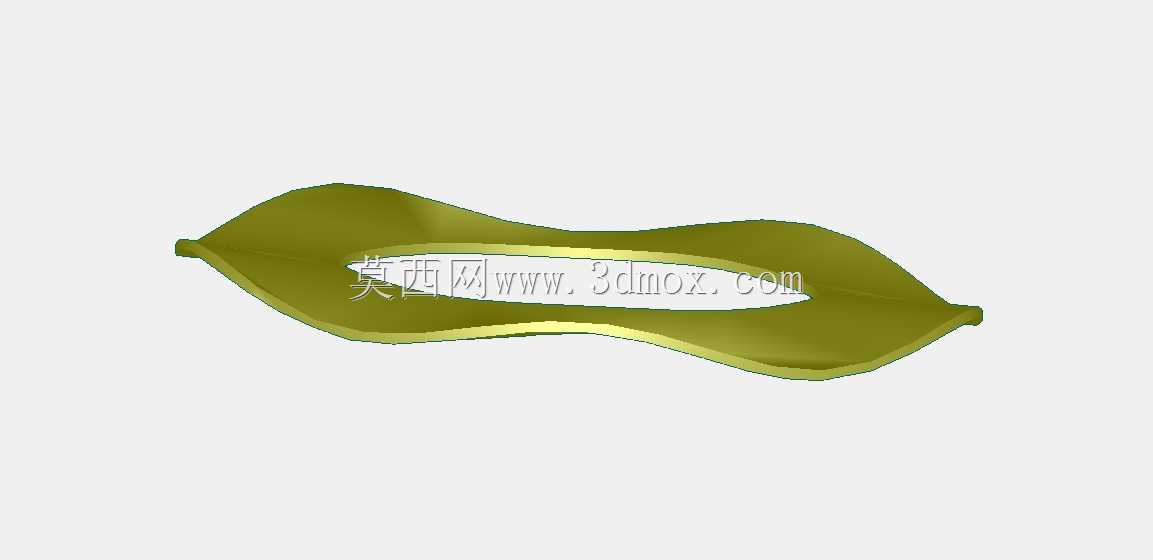

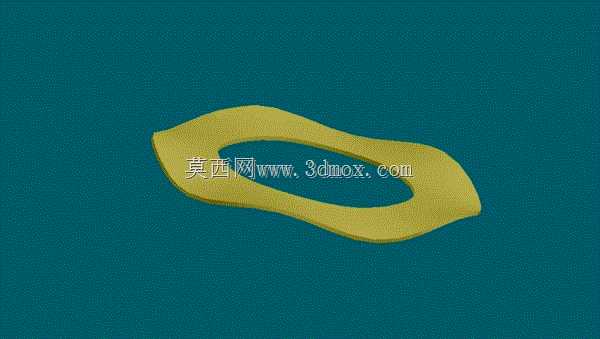

　　不会因为波高过大导致压并后出现永久塑性变形。从建模逻辑来看，这类零件不需要复杂的实体特征堆砌，核心是通过方程驱动生成连续的波形曲线，先确定垫片的内外径基准轮廓，再根据选定的波数、波幅参数生成沿圆周方向周期性起伏的引导线，通过扫掠或者曲面加厚的方式生成实体，建模过程中要特别注意波峰到波谷的过渡圆角处理，不能出现曲率突变的位置，否则在做有限元应力分析的时候，会在曲率突变位置出现虚假的应力集中点，误导后续的结构优化判断。实际选型应用的时候，还要考虑被连接件的材质硬度，如果配合面是铝合金或者工程塑料这类较软的材质，要适当降低波形垫片的硬度，避免压痕过深影响连接可靠性，如果是钢质配合面的重载连接场景，则要对垫片做热处理提升弹性极限，

　　保证长期受压后不会出现弹力衰减。很多新手工程师在做装配设计的时候，容易忽略这类小零件的压缩行程参数，直接按照平垫的安装空间预留尺寸，结果装配时螺栓锁紧到规定扭矩后，垫片被完全压并失去弹性补偿作用，等于白装，正确的设计逻辑是先计算垫片在工作载荷下的压缩量，再根据压缩量预留对应的轴向安装间隙，保证垫片在工作状态下始终处于弹性变形区间，既不会因为压缩量不足导致预紧力不够，也不会因为压缩过量导致塑性变形失效。在管路连接的场景里，这类波形垫片还可以配合密封材质使用，波形结构能让密封面的压力分布更均匀，相比平垫的面接触，波形的线接触加压模式能在更低的锁紧扭矩下达到更好的密封效果，尤其适合低压气动、液压管路的接头密封，能有效减少因为密封面压力不均导致的渗漏问题。
