卡口式LED球泡照明灯具三维结构设计

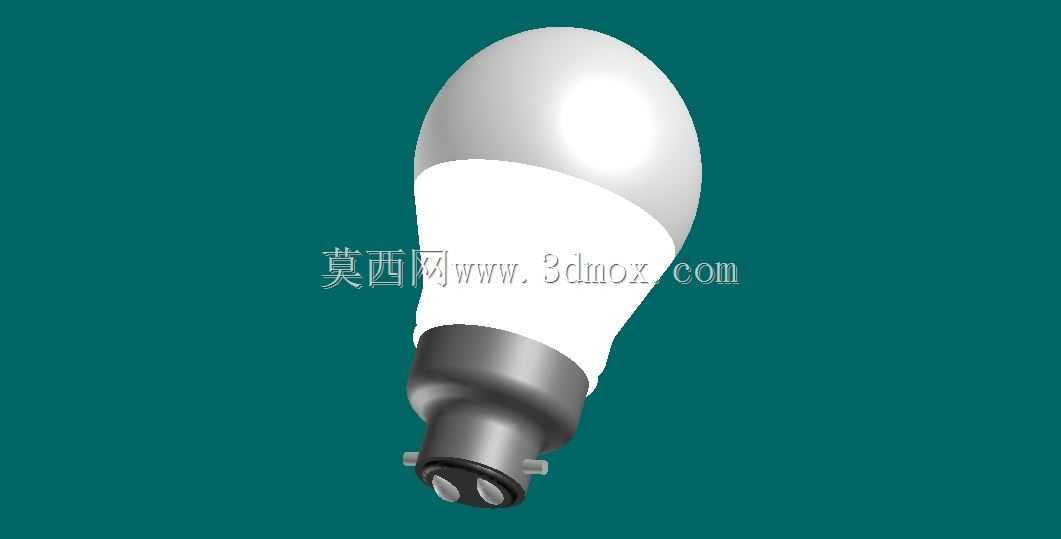

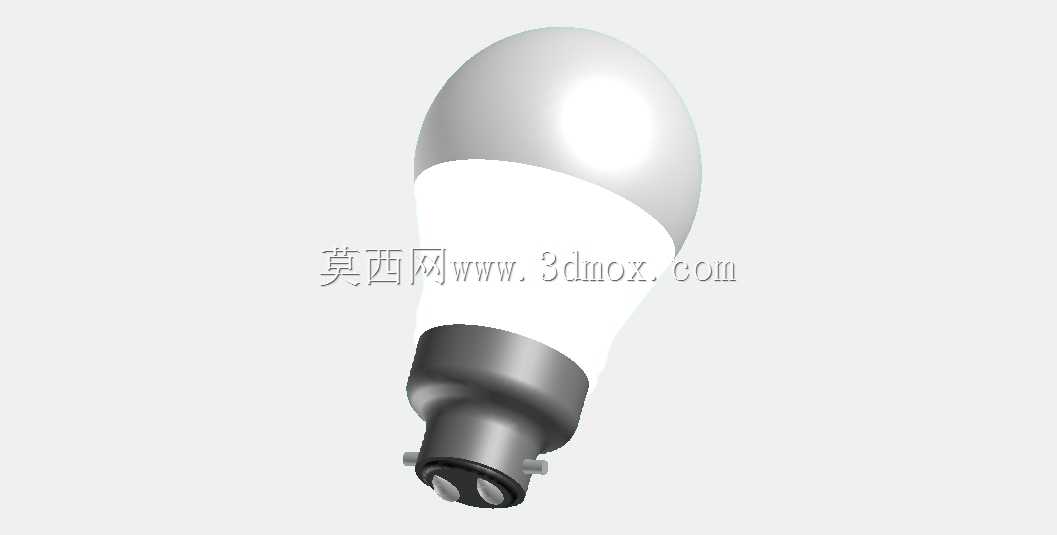

　　日常民用与商用照明场景里，卡口式LED球泡是替换传统白炽灯泡的主流选型，这类灯具无需旋转螺纹对位，对准灯座卡口推入后小幅旋转即可卡紧固定，在老旧住宅、工业厂房、商超公共照明区域的存量灯座适配场景中应用占比极高，相比螺口灯头能减少安装时的螺纹滑牙、对位偏差问题，高空作业更换灯具时操作效率更高。从结构设计逻辑来看，这款球泡采用三段式分体结构，下半部分为卡口式金属灯头，内置两个对称的弹性导电触点，匹配标准B22卡口灯座的安装尺寸，灯头侧壁设置两个对称的凸台卡榫，安装时卡入灯座的L型导向槽后旋转到位，即可同时完成机械固定与电路导通，卡榫的突出高度、触点的弹性行程都经过适配计算，既保证安装后无松动晃动，也能避免触点压力过大导致灯座接触片变形。

　　灯头上方为散热基座段，采用导热塑料包覆铝合金内芯的结构，铝合金内芯直接贴合LED光源基板，将LED工作时产生的热量传导至外层散热结构，通过外壳表面的空气对流完成散热，散热段的外径与灯头衔接处做平滑过渡，避免应力集中导致的装配开裂，同时散热段的长度经过热仿真校核，保证在额定功率工作时，LED结温控制在允许范围内，延长光源使用寿命。上部的泡壳采用乳白漫反射PC材质，整体为椭球流线造型，泡壳与散热基座采用卡扣加密封胶圈的装配方式，既可以阻挡灰尘、蚊虫进入灯具内部积灰影响出光效果，也能满足日常使用场景下的防泼溅要求，泡壳的曲面弧度经过光学设计，LED点光源发出的光线经过泡壳内壁的漫反射层后，形成均匀的大角度出光效果，

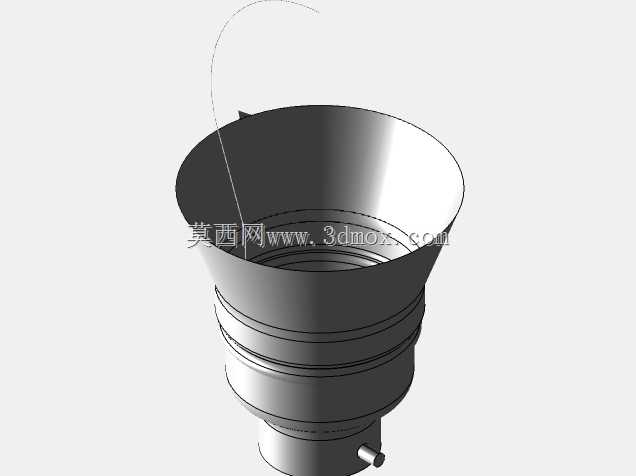

　　出光角度覆盖180度以上，不会出现局部光斑过亮、照明区域边缘暗区明显的问题。建模过程中，首先以灯头的安装基准面为坐标原点，确定整体装配的基准轴，先完成卡口灯头的结构建模，保证两个卡榫的对称度、触点的安装槽位尺寸符合通用灯座的适配要求，再向上搭建散热基座的结构，预留出驱动电源的安装腔体，腔体内部设置定位筋位，固定驱动电路板避免晃动，驱动板的走线槽位从腔体直通灯头触点位置，预留足够的走线空间避免装配时压线破损。泡壳建模时以基准轴为旋转中心，绘制椭球截面轮廓后旋转生成实体，再根据出光要求调整泡壳壁厚，壁厚均匀性控制在合理范围内，避免注塑成型时出现缩水、厚薄不均导致的透光差异。整体装配完成后，需要校核各部件的安装间隙，

　　泡壳与散热基座的配合面预留0.1mm的涂胶间隙，灯头与散热基座的配合采用过盈压装结构，压装深度设置导向段，保证压装后同轴度偏差在允许范围内，不会出现灯头歪斜导致安装卡滞的问题。从安装边界来看，这款球泡的最大外径为60mm，整体总长度为115mm，适配所有标准B22卡口灯座的安装空间，安装后不会因为尺寸过大遮挡周边的灯具附件，也不会与灯罩内壁产生干涉，在封闭灯罩内使用时，整体散热结构的散热面积足够满足密闭空间内的热交换要求，不会因为热量积聚导致灯具寿命缩短。结构设计上充分考虑了批量生产的装配工艺，所有部件均采用自定位结构，装配时无需额外工装定位即可快速完成拼接，减少产线装配的工时消耗，各部件的脱模斜度都符合注塑、压铸工艺的生产要求，没有倒扣、尖角等不利于量产的结构，金属灯头的导电部件与外部散热结构之间设置绝缘隔离层，满足电气安全的绝缘距离要求，避免使用过程中出现漏电风险。
