CollabCAD命令实训用异形机械块结构

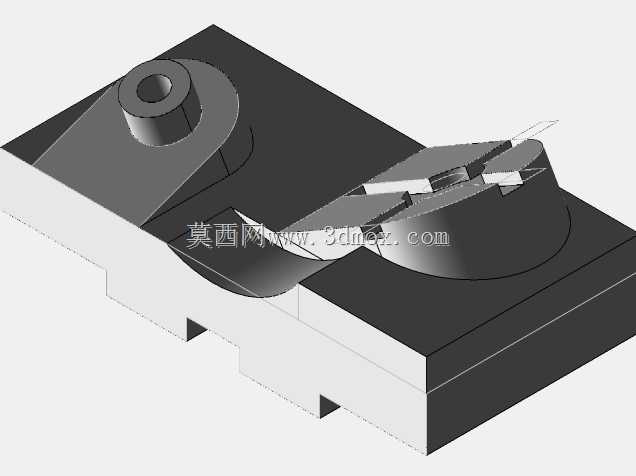

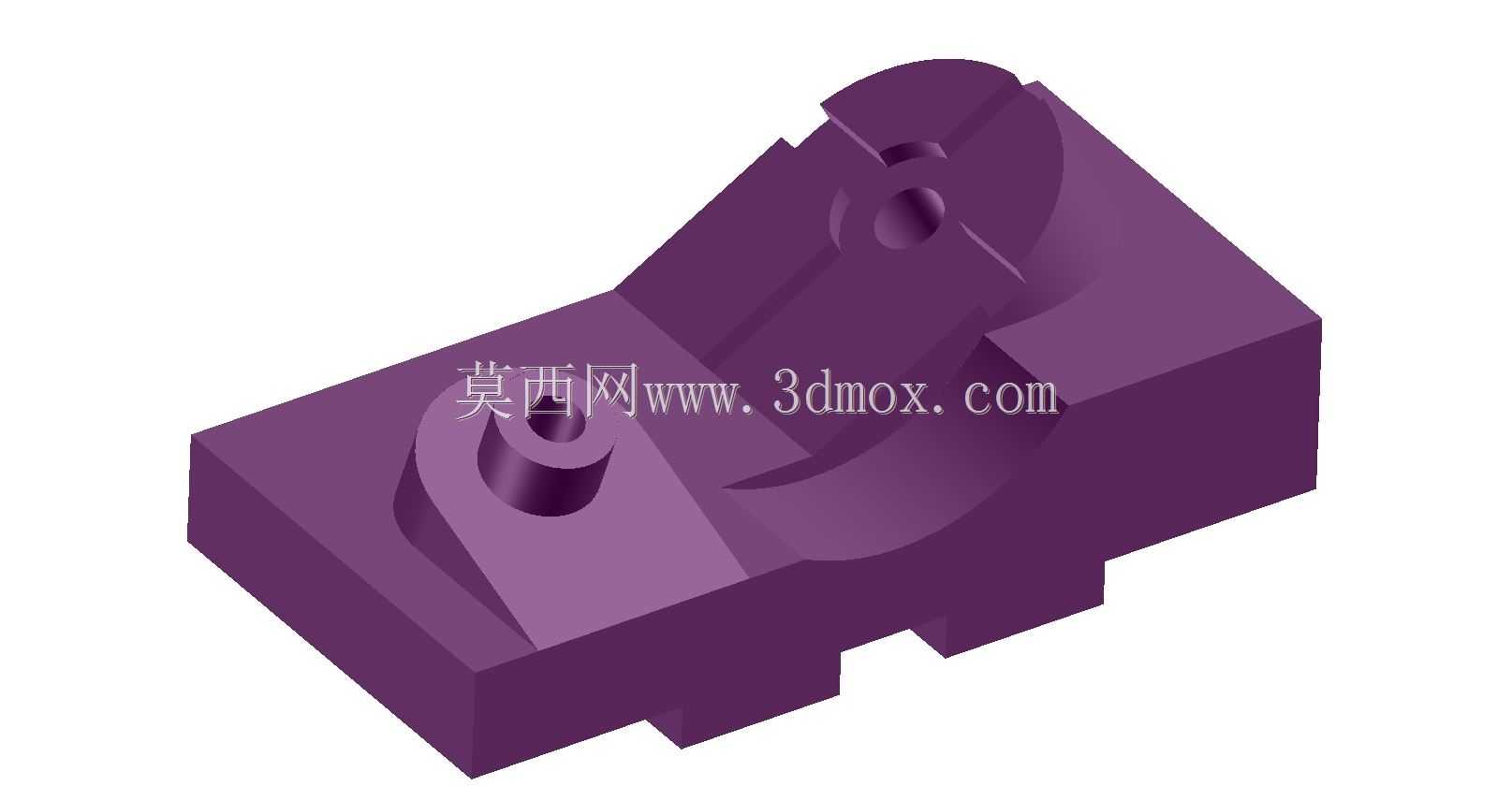

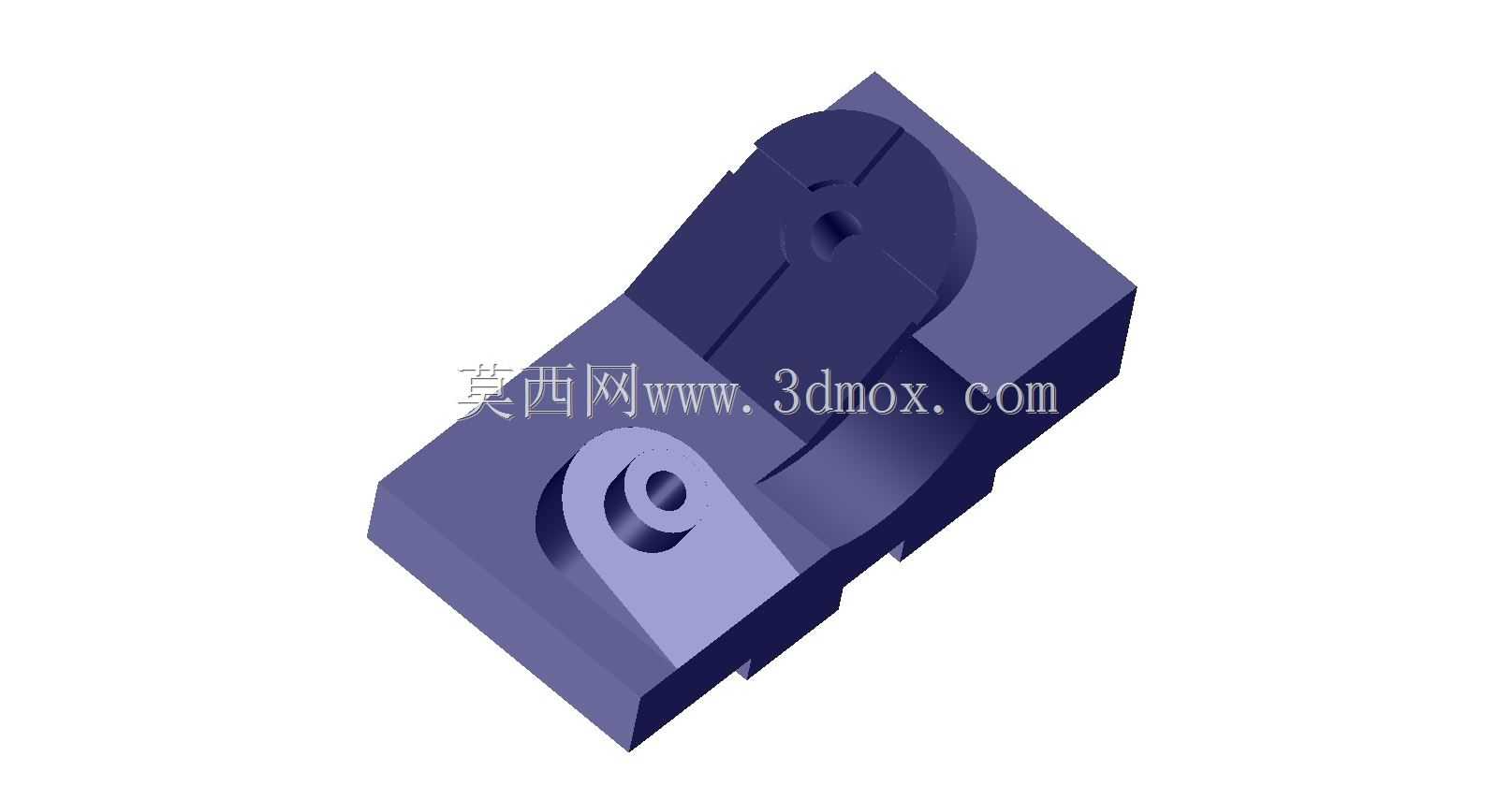

　　在机械三维建模实训与小型工装夹具的配套构件设计中，这类异形机械块常作为基础实训载体与功能承载件使用，尤其适配CAD软件命令实操练习的场景，能覆盖拉伸、切除、圆角、凸台成型等多个核心建模命令的操作训练，同时也可作为小型非标设备中的定位支撑块，承担工件装夹时的侧向定位、局部承载功能。从结构设计逻辑来看，该构件采用一体化块式基体设计，底部设置两处对称的凸台安装位，可直接嵌入工装台的T型槽或定位卡槽内，无需额外加工转接面即可完成快速装夹，安装时的侧向间隙控制在0.02mm以内，能保证实训装夹或实际工装使用时的位置精度，避免反复调校的冗余工序。基体上的两处弧形凸台并非装饰结构，其中直径较大的弧形凸台中心设置同轴沉孔，可作为销轴类零件的安装座，

　　沉孔的深度与孔径匹配常用的M6、M8规格销轴，孔壁与凸台外圆的同轴度公差控制在IT7级，能满足实训中孔轴配合的精度演示需求，也可在实际工装中作为铰接点位，连接摆臂类活动构件。直径较小的弧形凸台与大凸台呈错位布置，凸台侧面设置过渡圆弧面，可减少应力集中，在承受侧向装夹力时不会出现应力断裂的问题，该凸台的顶面与基体顶面保持0.5mm的高度差，可作为工件定位的支撑面，限制工件的Z向自由度。基体侧面的弧形凹槽设计，一方面是为了匹配实训中扫描、放样等复杂特征命令的操作练习，另一方面在实际工装场景中，该凹槽可作为避让位，避开相邻构件的突出部分，减少装配时的干涉问题，凹槽的曲面曲率经过反复调校，既保证建模练习时的特征复杂度，

　　又不会出现加工时的刀具干涉问题，适配普通数控铣床的加工工艺要求。从安装边界来看，该机械块的整体长宽高尺寸控制在120mm×80mm×50mm范围内，属于小型机械构件范畴，底部安装凸台的宽度为12mm，与常规工业铝型材的槽宽、工装台的定位槽尺寸完全适配，无需额外定制安装基座即可直接投入使用。构件的所有棱边均设置R1-R3的工艺圆角，既避免实训操作时的锐边划伤风险，也符合实际机械零件的加工工艺要求，减少热处理或受力时的棱边崩裂问题。在建模思路上，该构件没有采用过多冗余特征，所有结构都对应明确的功能需求或实训目标：基体的块式结构保证整体刚性，在承受1000N以内的侧向装夹力时不会出现形变；两处凸台的位置经过坐标校准，中心距误差控制在0.

　　01mm以内，能满足孔轴配合、位置公差标注等实训内容的演示需求；底部的安装凸台与基体采用一体化成型设计，无需后续拼接装配，减少了装配误差累积的问题。在实际教学场景中，这类机械块可作为CAD软件入门到进阶阶段的实训载体，学员可通过复刻该模型，掌握从草图绘制、特征成型到公差标注、装配干涉检查的全流程操作；在小型非标工装的应用场景中，该构件可直接作为定位块使用，安装在工装台的指定位置，对小型轴类、板类零件进行侧向定位，也可通过凸台上的沉孔安装锁紧螺钉，将构件固定在工装基板上，重复定位精度可达0.03mm，能满足小批量零件加工的装夹需求。值得注意的是，该构件的曲面部分均采用G1连续过渡，没有出现曲率突变的问题，既保证建模时的曲面质量，也适配后续的数控加工编程，加工时可采用立铣刀完成大部分平面与凸台结构的加工，曲面部分采用球头铣刀精加工即可，加工工序简单，材料利用率可达75%以上，适合作为实训教学的加工演示件，也适合小批量加工后投入实际工装使用。
