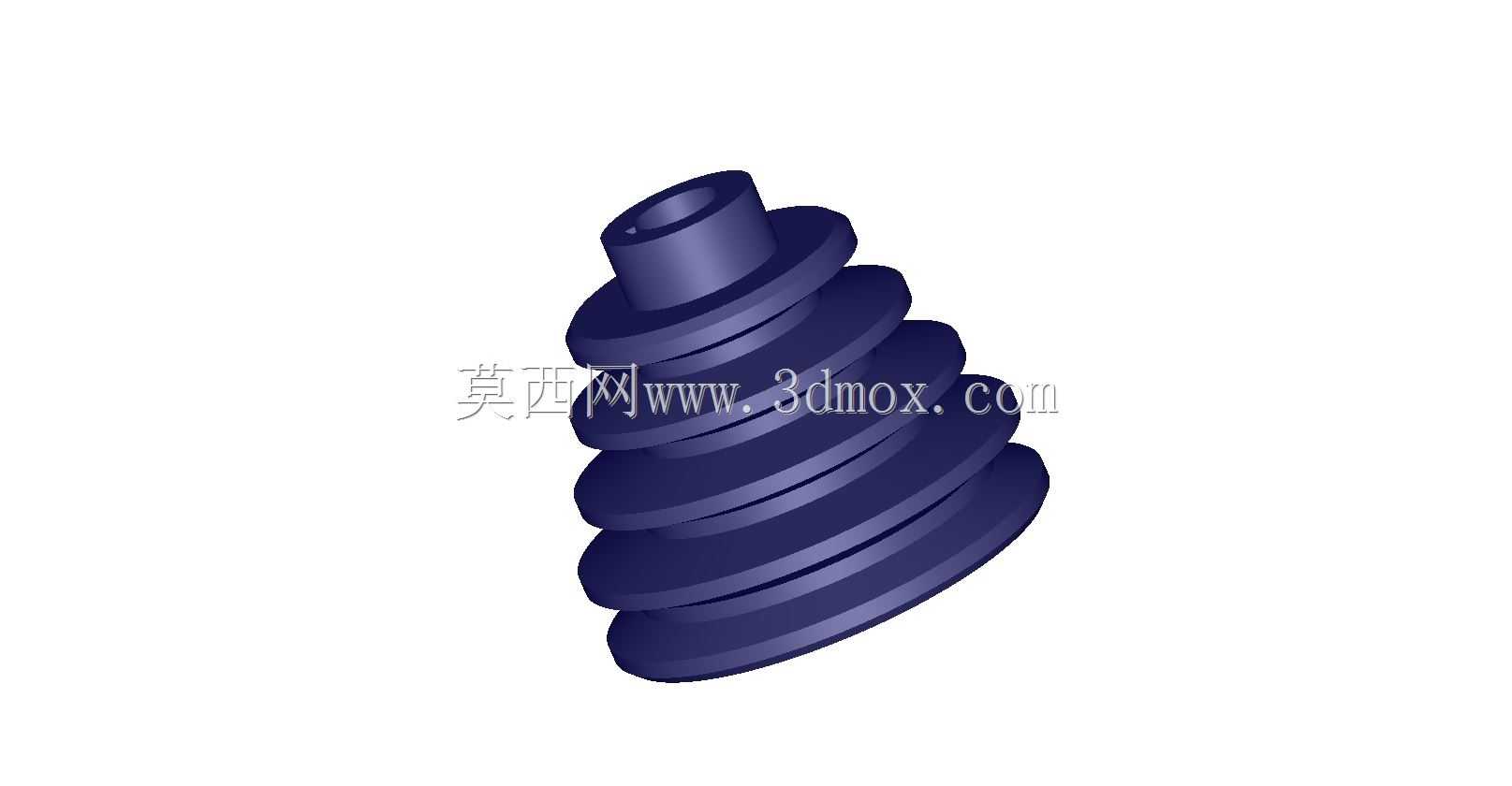

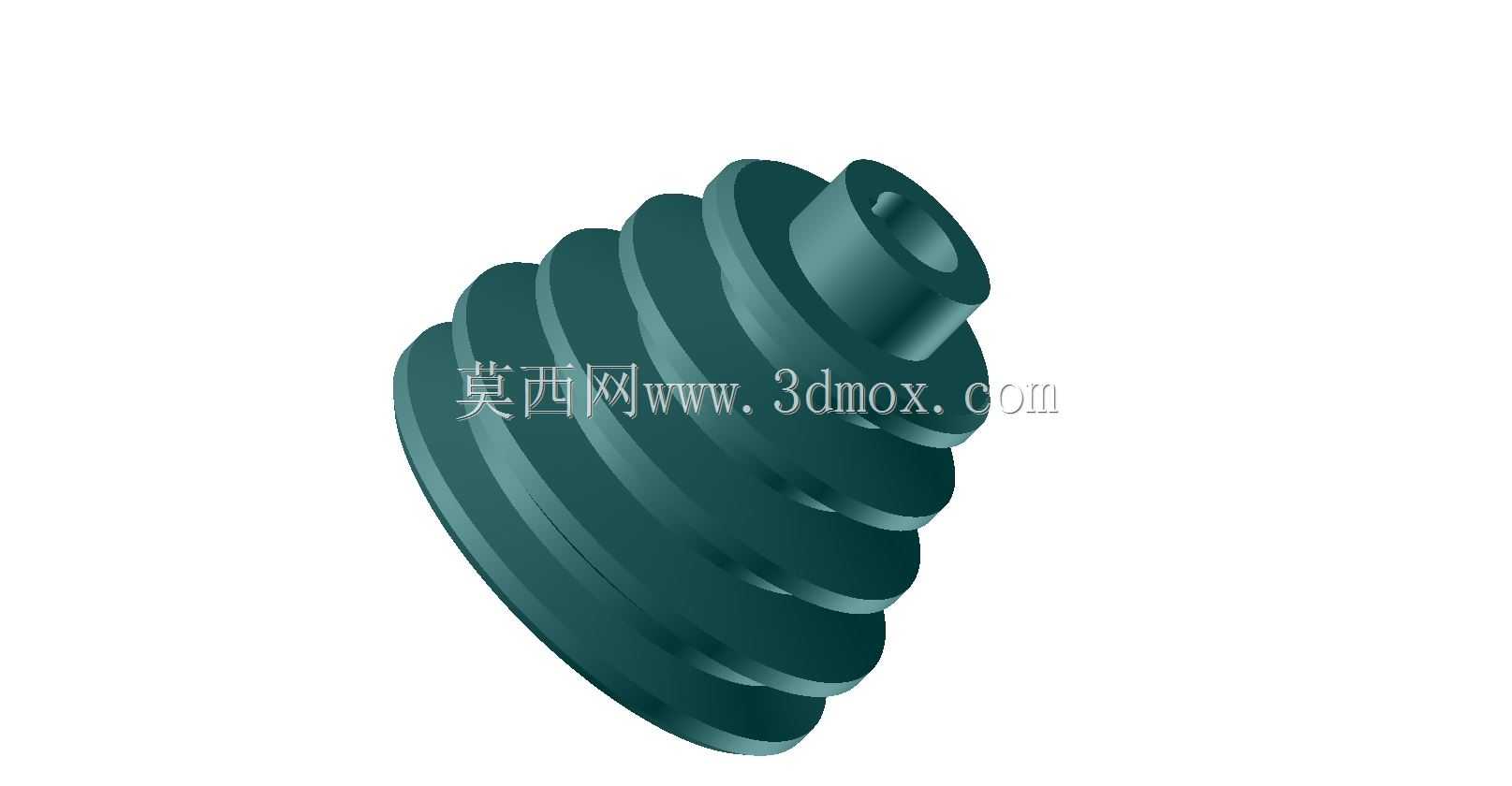

多槽阶梯锥面传动滑轮结构设计

　　做传动结构设计的工程师大多接触过这类阶梯锥滑轮，它和普通等径定滑轮的核心差异，在于通过锥面阶梯结构实现多档位传动比切换，不需要额外搭配变速齿轮组就能完成不同转速、不同牵引力的输出调整，在小型起重设备、纺织机械的纱线张力调节机构、健身器材的阻力调节单元、老式机床的进给变速模块里都能见到它的应用场景。

　　从实际使用场景来看，这类锥滑轮最常出现在需要手动切换传动比、对变速结构紧凑度要求较高的设备上，比如小型手动吊机的动力输出端，通过把钢丝绳绕在不同直径的阶梯槽位上，就能在电机输出功率不变的前提下，获得不同的起吊速度和起重量，绕在小直径槽位时牵引力更大、起吊速度慢，适合重载起升，绕在大直径槽位时速度更快、牵引力更小，适合轻载快速移位；在纺织设备的导纱机构里，不同直径的槽位可以匹配不同支数的纱线张力需求，避免纱线因为张力过大断裂或者张力过小出现松卷乱线的问题。

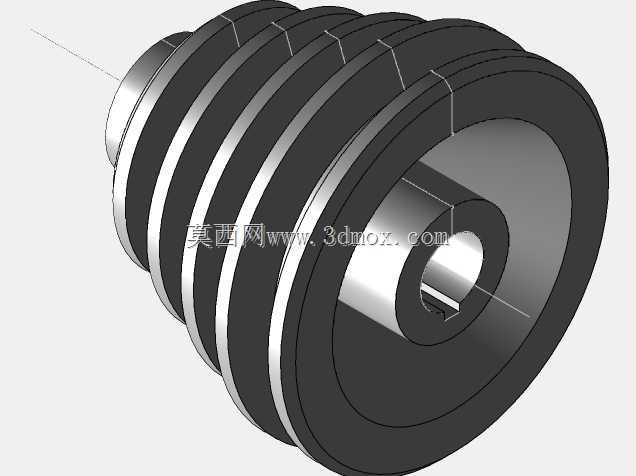

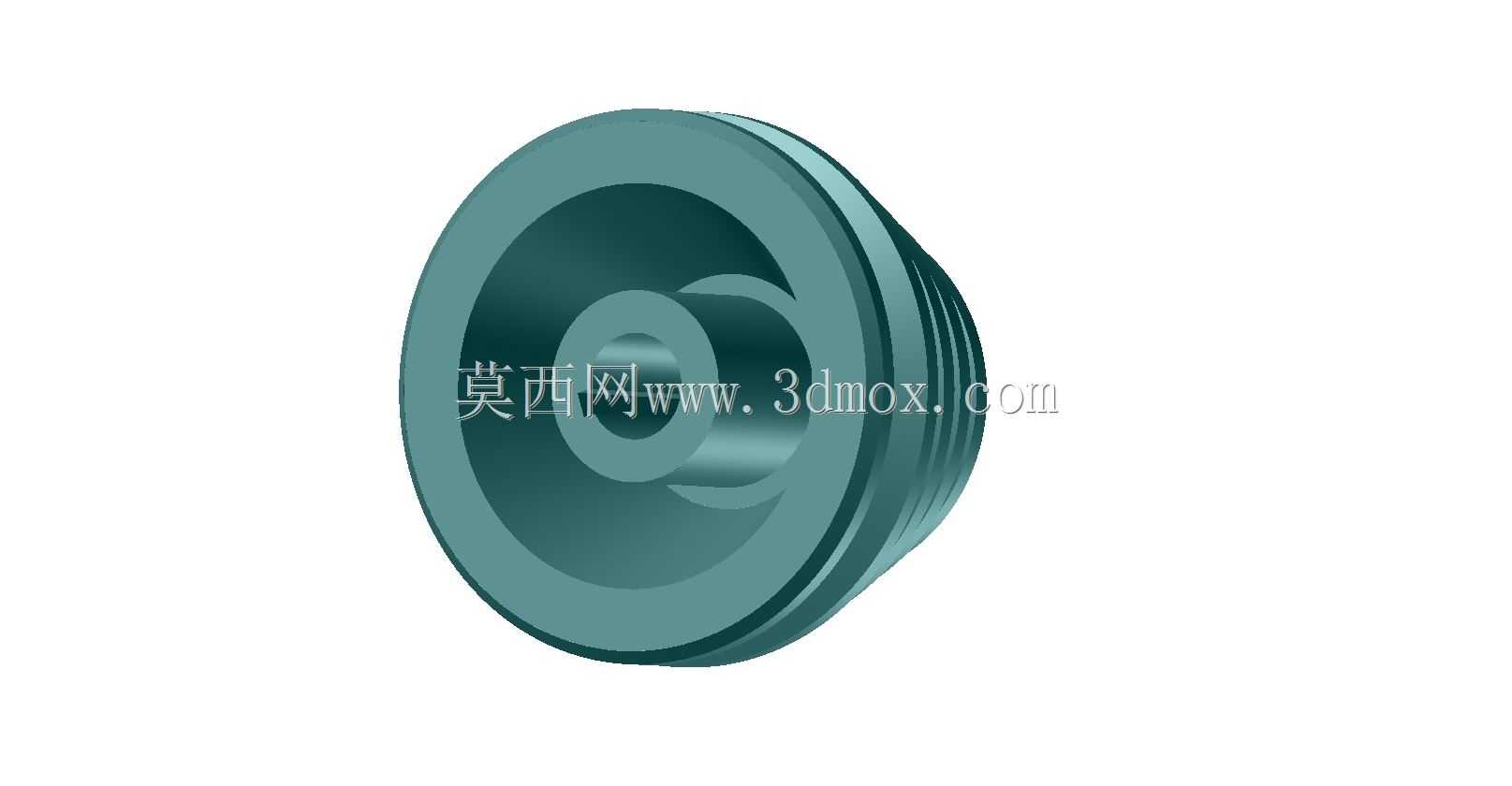

　　设计这类零件的时候，首先要明确的是安装边界，中心的安装孔是和传动轴配合的核心基准，孔的公差要根据传动轴的配合等级选择，一般过渡配合即可，孔端的沉台结构是用来容纳轴端挡圈或者锁紧螺母的，避免滑轮工作时出现轴向窜动。所有阶梯槽的同轴度必须控制在合理公差范围内，不然转动的时候会出现径向跳动，轻则导致传动带或者钢丝绳脱槽，重则加剧轴和轴承的磨损，缩短整套传动机构的使用寿命。

　　槽型的设计是整个零件的核心，每个阶梯槽的截面都要匹配对应的传动介质，要是用来走三角带，槽的角度、深度要符合对应型号三角带的标准尺寸，保证带和槽的接触面积足够，减少打滑概率；要是用来走钢丝绳，槽底的圆弧半径要比钢丝绳半径大10%左右，避免钢丝绳被槽口挤压出现断丝，同时槽的边缘要做倒钝处理，不能有尖锐毛刺，防止长期摩擦割断钢丝绳的外层钢丝。锥面的过渡段要做平滑的圆弧过渡，不能有直角台阶，一方面是方便传动介质在不同槽位之间切换的时候不会被卡住，另一方面也能减少应力集中，避免滑轮在承受交变载荷的时候从台阶位置出现断裂。

　　建模的时候用旋转命令是效率最高的方式，先在草图里绘制出包含中心孔、沉台、各个阶梯槽、锥面过渡、外圆轮廓的半截面，要注意每个尺寸的约束都要完全定义，尤其是各个槽的直径、槽间距、锥面的倾斜角度这些关键参数，不能出现过定义或者欠定义的情况，不然旋转出来的实体容易出现几何错误，后续导入工程图或者做装配干涉检查的时候会出问题。旋转完成之后要对所有锐边做倒角或者圆角处理，安装孔的两端要做导入倒角，方便装配的时候顺利套入传动轴，槽口的边缘要做小圆角，减少对传动介质的磨损。

　　从安装尺寸的角度来说，这类滑轮的轴向总宽度要和安装位置的空间匹配，不能超出安装腔的边界，最大外圆直径要考虑转动时的安全间隙，避免转动时和周边的机架、其他零部件发生刮碰。中心孔的长度要和传动轴的配合段长度对应，保证滑轮安装之后不会出现偏斜，要是滑轮的总宽度较大，还要考虑在轮毂位置做加强结构，避免传动时轮毂受力过大出现开裂。

　　实际选型替换的时候，要先确认原有滑轮的各个槽位直径、中心孔尺寸、键槽规格（如果是键连接的话）、总宽度这些关键安装参数，还要核算每个槽位对应的传动比是否符合设备的变速需求，不能只看最大外径就盲目替换，不然会出现安装不上或者变速档位不符合使用要求的问题。另外这类滑轮的材质一般根据使用场景选择，轻载场景用工程塑料或者铸铁即可，重载场景要选用铸钢或者铝合金材质，保证足够的结构强度。
