FRC赛事六轮驱动竞技作业机器人结构

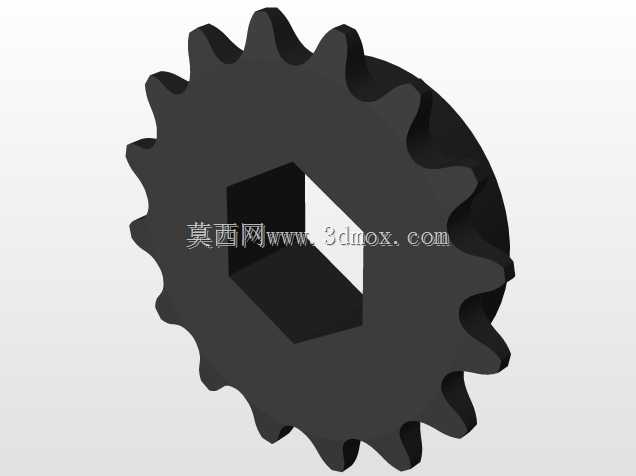

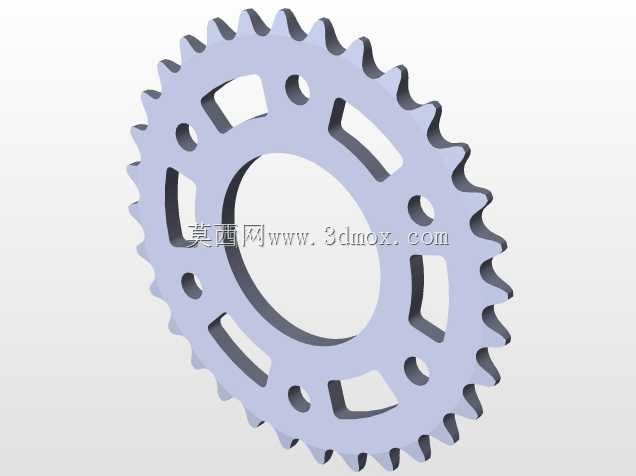

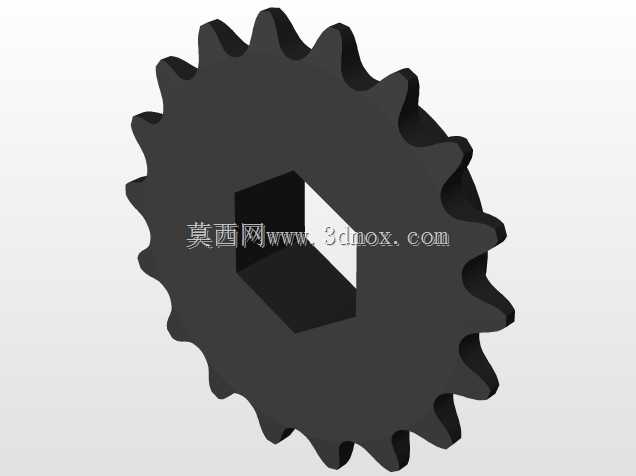

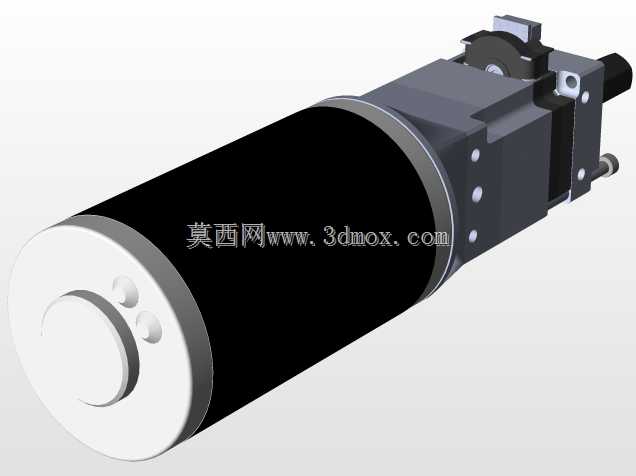

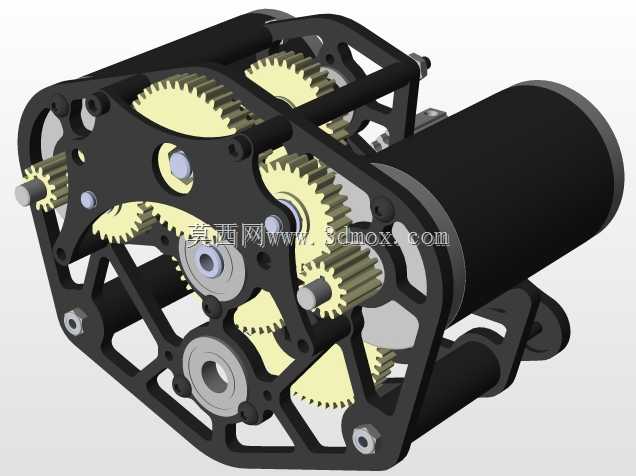

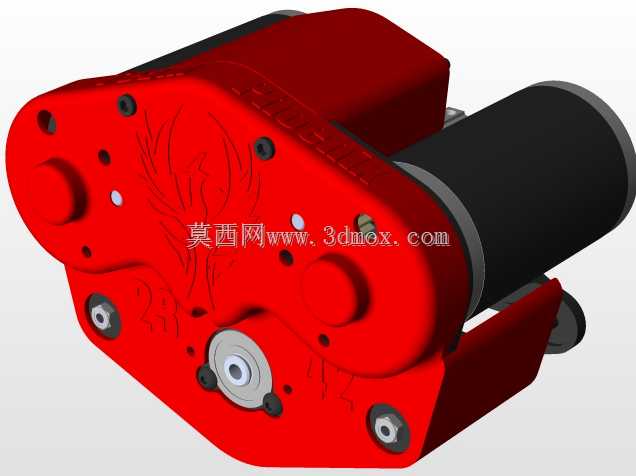

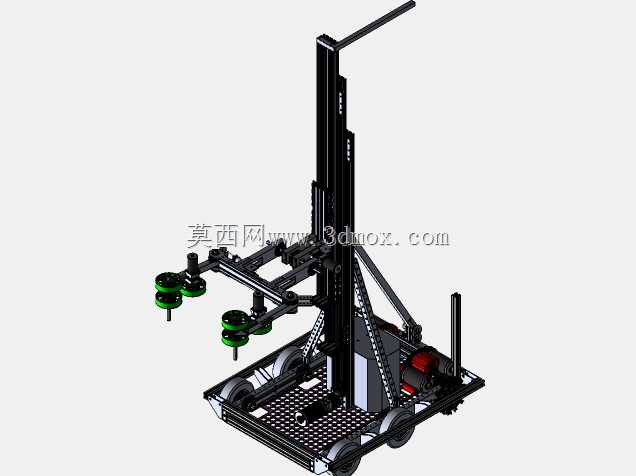

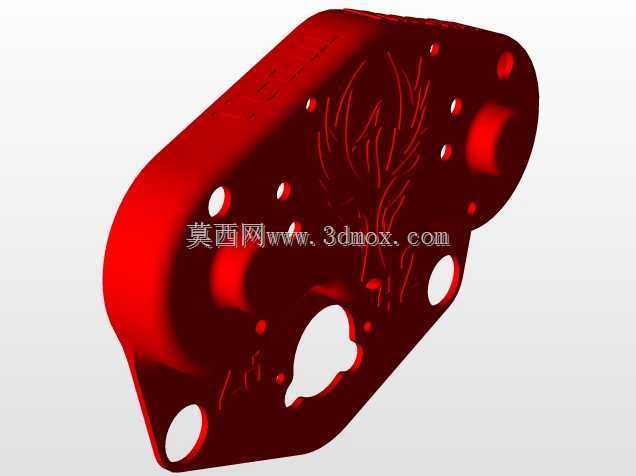

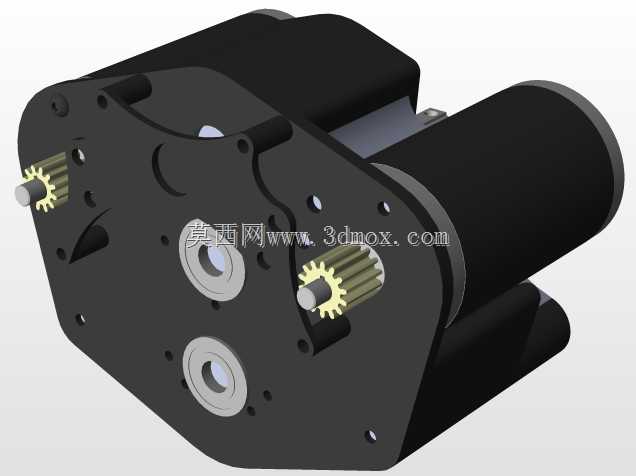

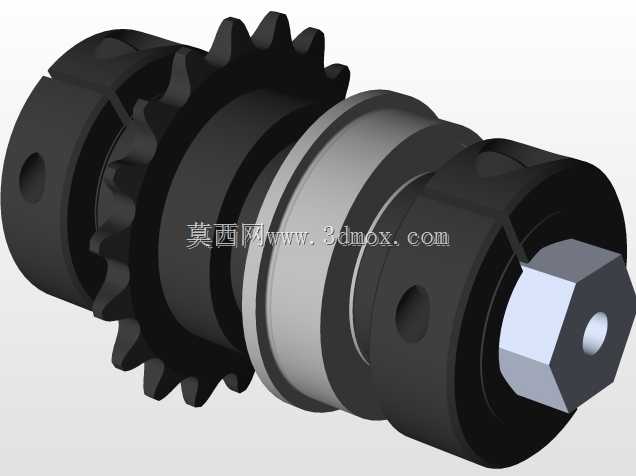

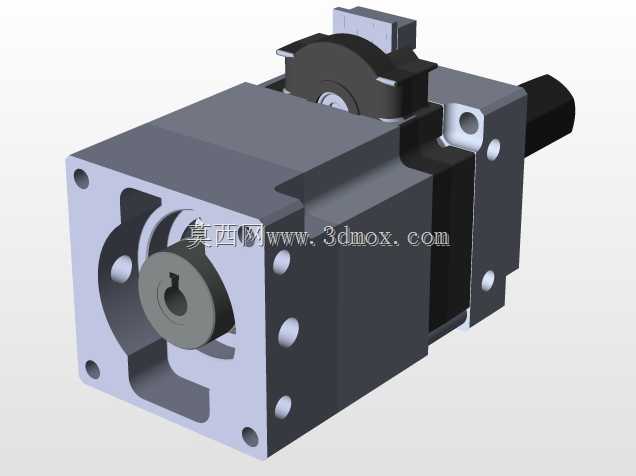

　　该款竞技机器人的结构设计围绕赛事场景下的多地形通行、多高度作业需求展开，底盘采用6轮坦克式驱动布局，配合西海岸风格的传动链路设计，能够在赛事场地的平整硬质地面、轻微起伏障碍面保持足够的抓地力与通行稳定性，避免单侧轮组悬空导致的动力流失。传动链路中集成2速狗式变速箱结构，可根据行进需求切换传动比，高速挡位满足长距离场地转场的效率需求，低速挡位输出更大扭矩，适配爬坡、障碍跨越、带载行进的工况，换挡机构采用直推式锁止结构，避免竞技过程中的振动导致挡位脱开。

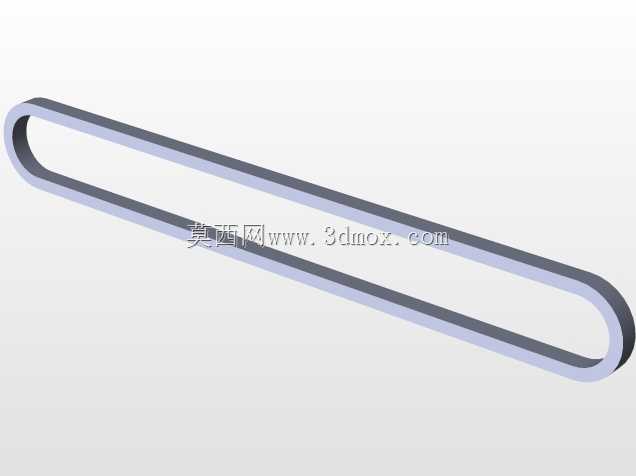

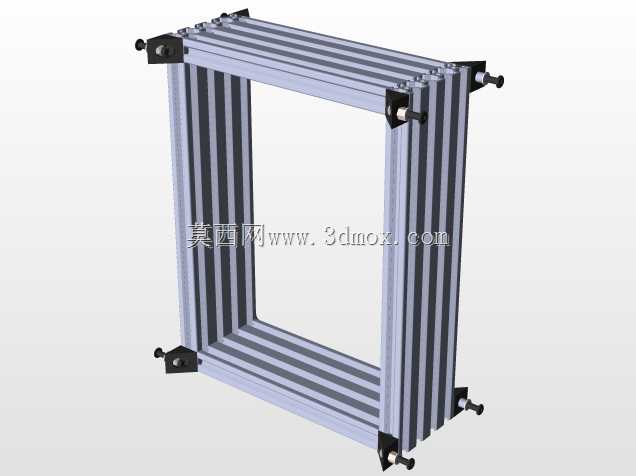

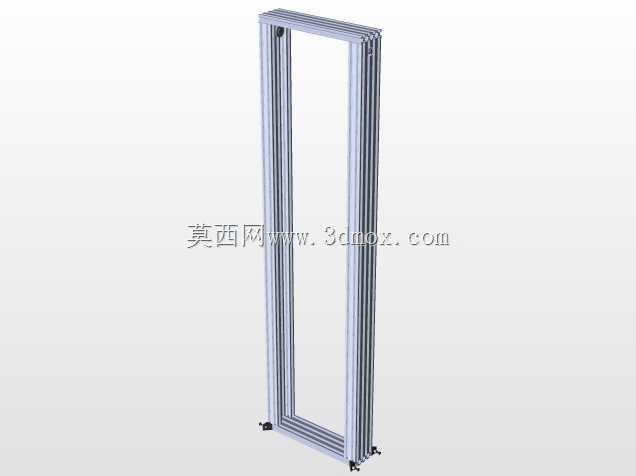

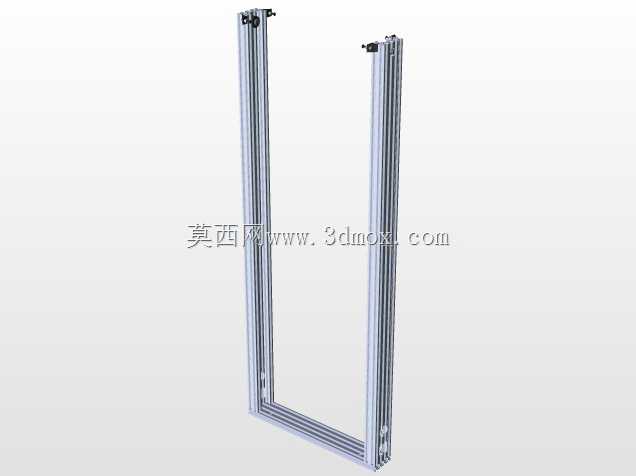

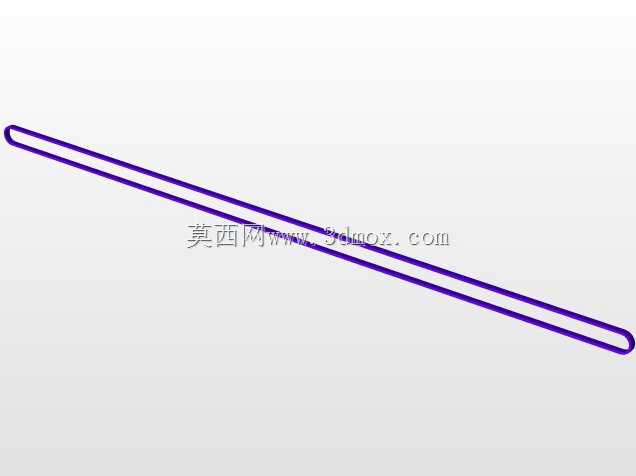

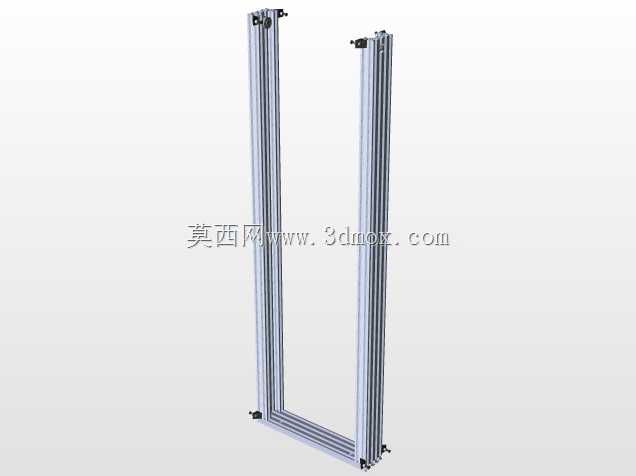

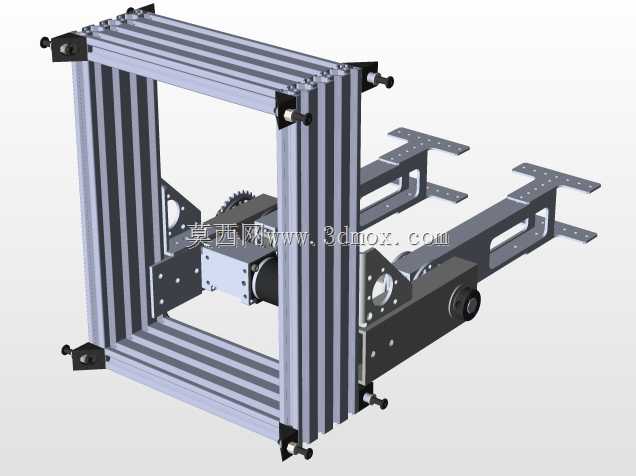

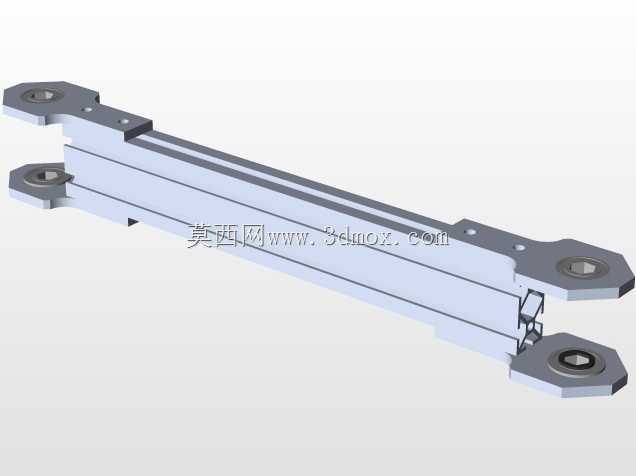

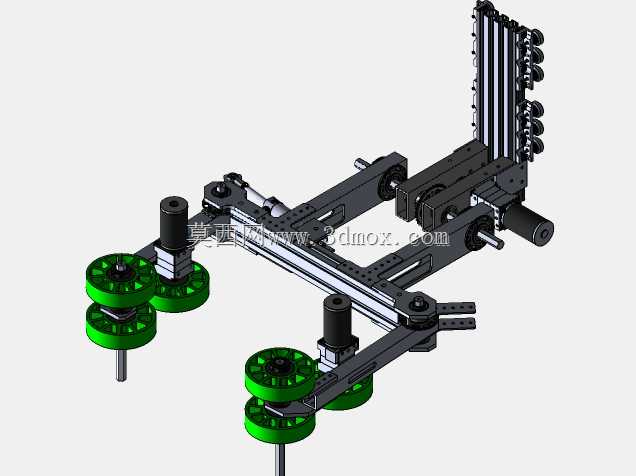

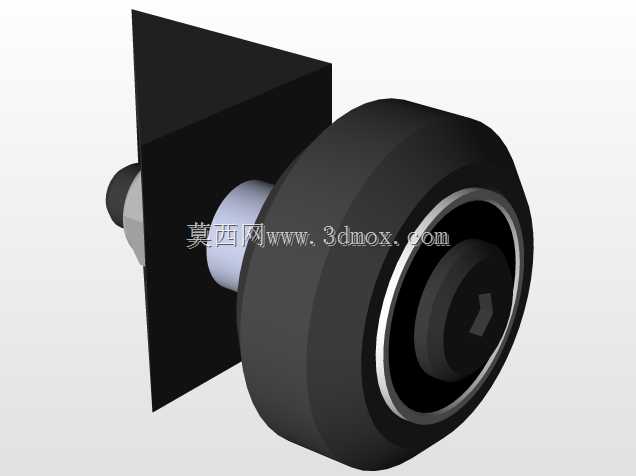

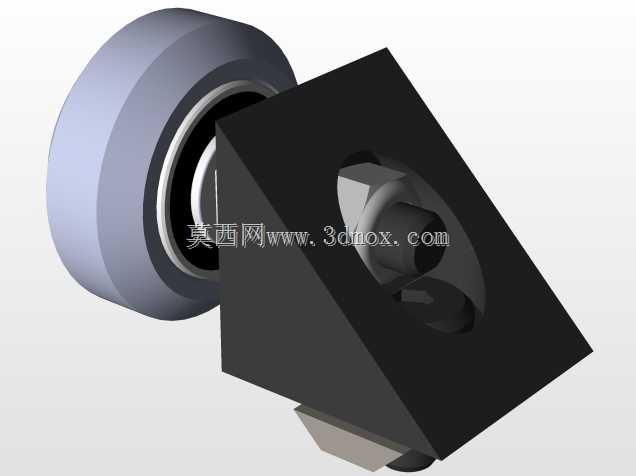

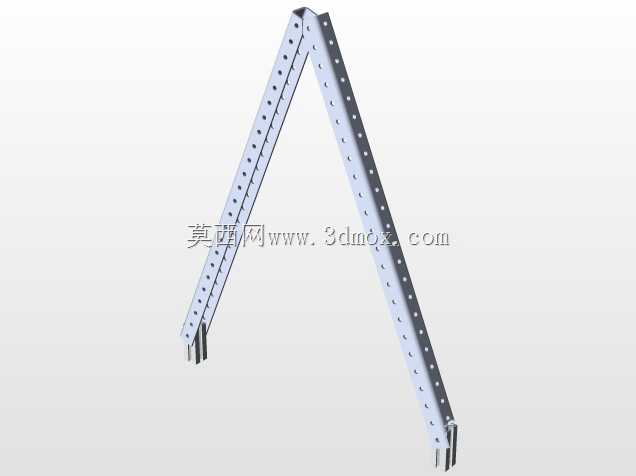

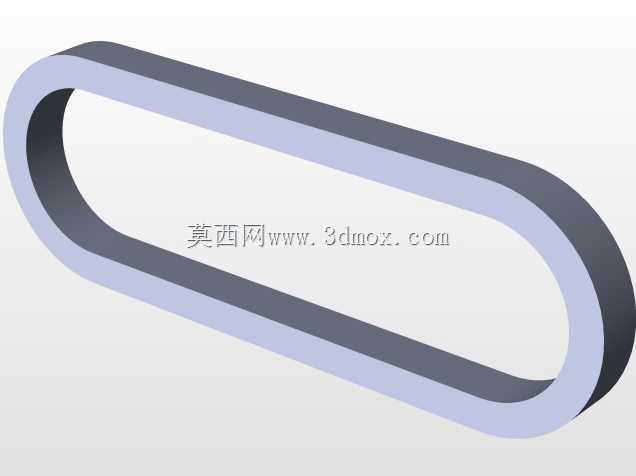

　　底盘上方搭载的4级级联升降机构，伸展行程可覆盖地面至地面以上10英寸的作业区间，级联结构采用叠层滑轨导向，每一级滑轨都设置有限位硬挡与阻尼缓冲，避免伸展到极限位置时的刚性冲击损坏结构件，升降驱动通过同步带传递动力，保证多级伸展过程的同步性，不会出现单侧卡滞导致的机构偏斜。级联机构末端集成两臂立方体机械手，机械手的夹爪内侧集成进气轮结构，在拾取立方体类赛事道具时，进气轮转动可将道具快速导引入夹爪内部，配合夹爪的夹紧力完成道具的稳定抓取，不需要额外的对位调整即可完成拾取动作，大幅缩短作业周期。

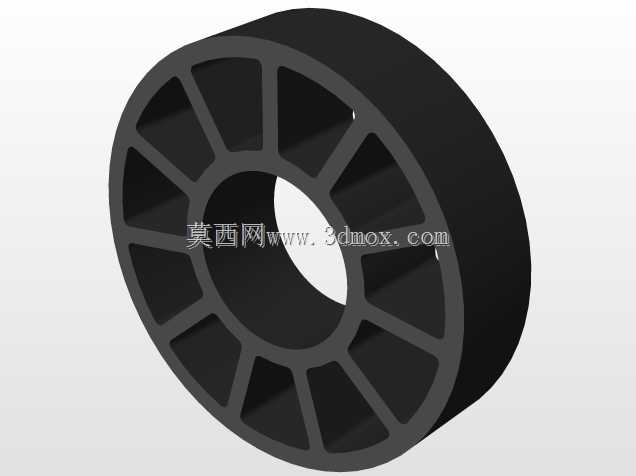

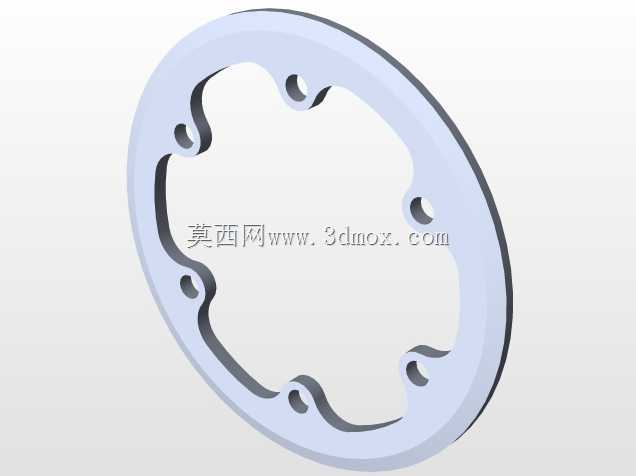

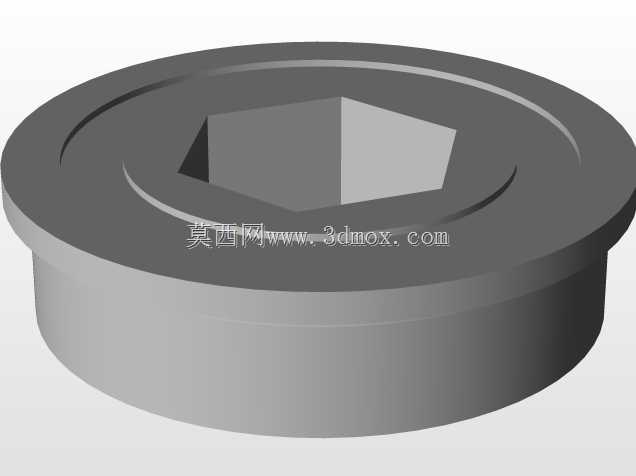

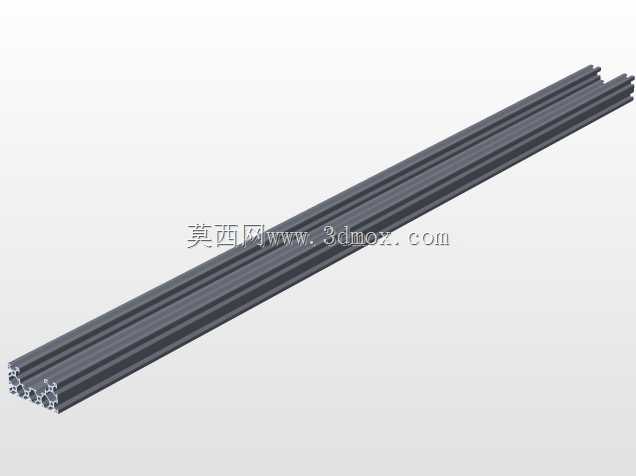

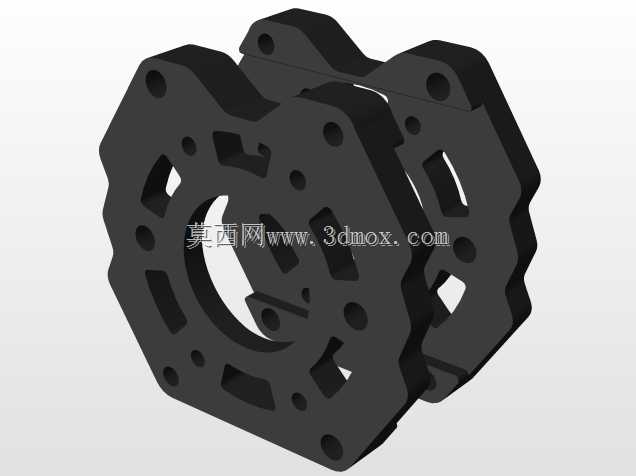

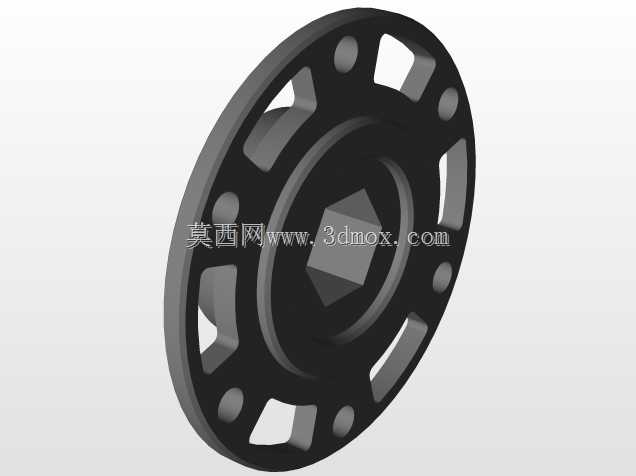

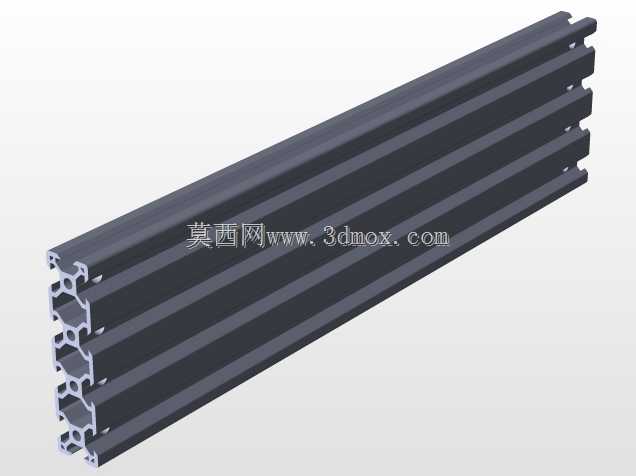

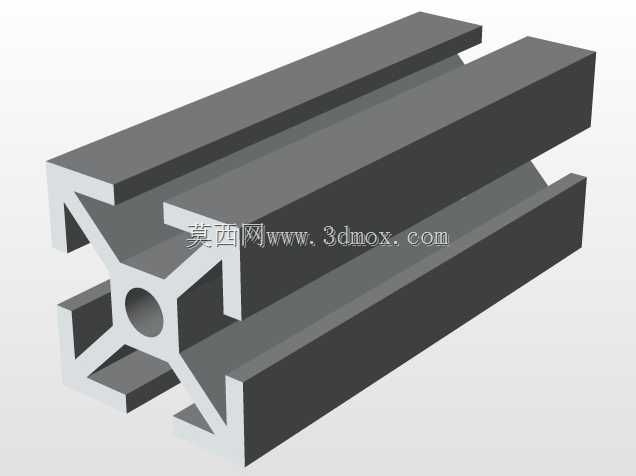

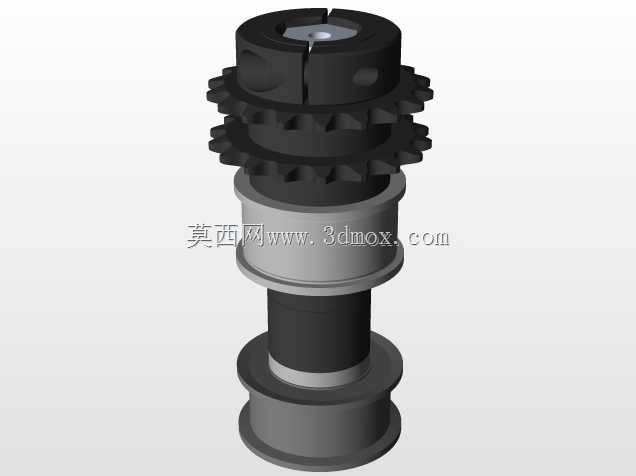

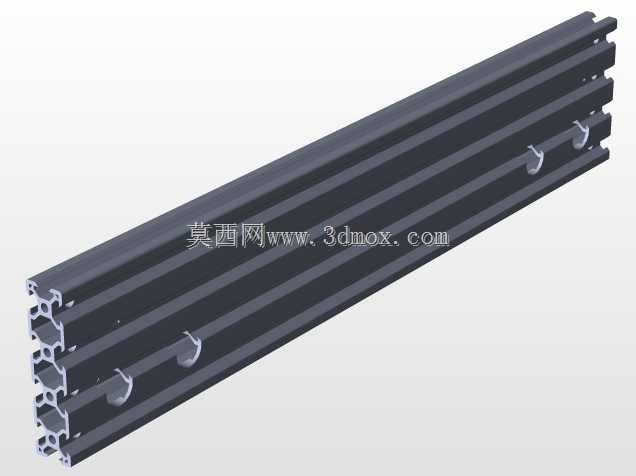

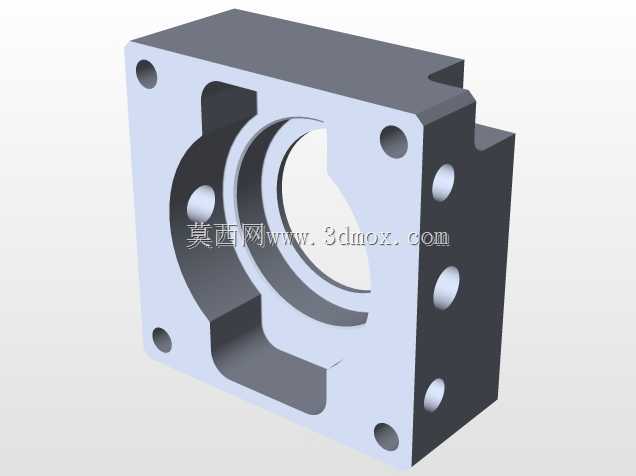

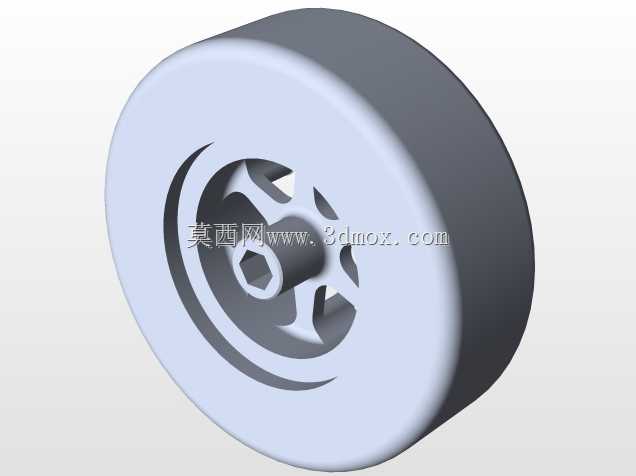

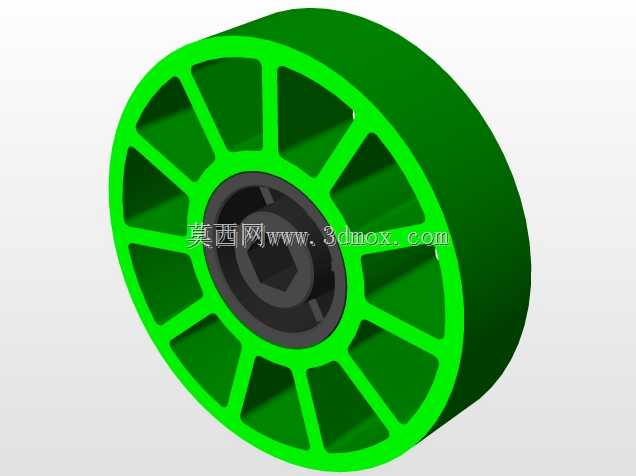

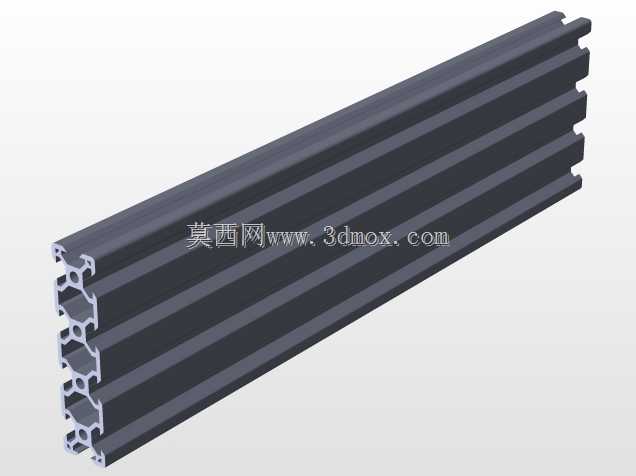

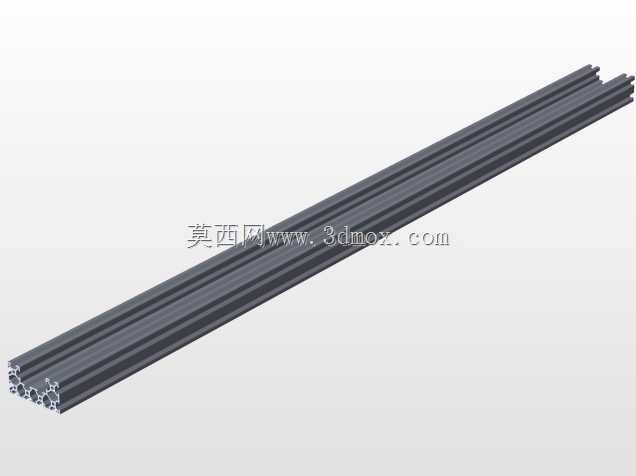

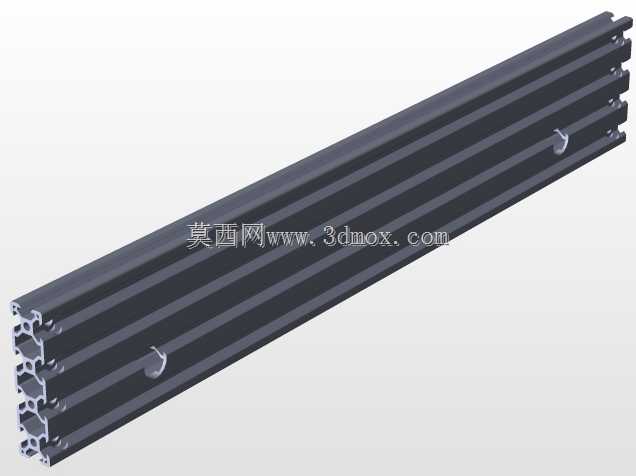

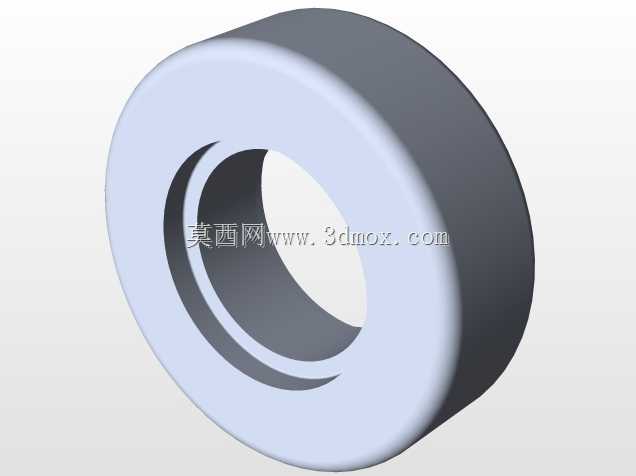

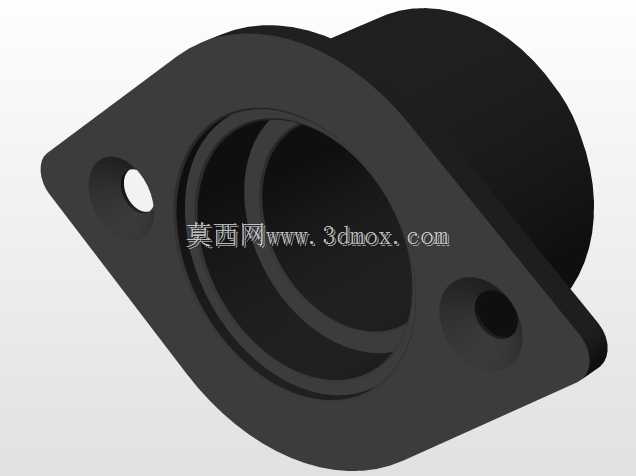

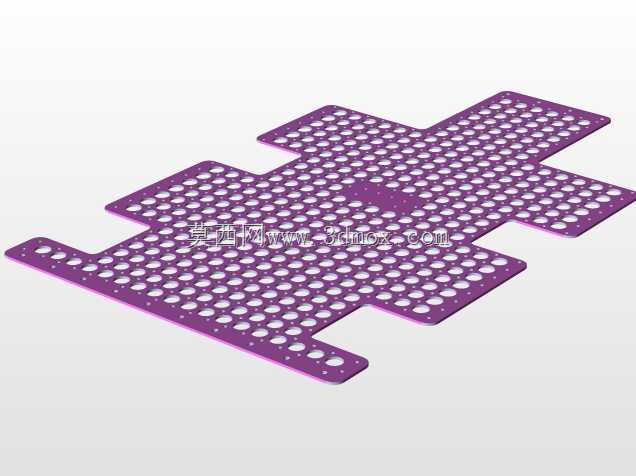

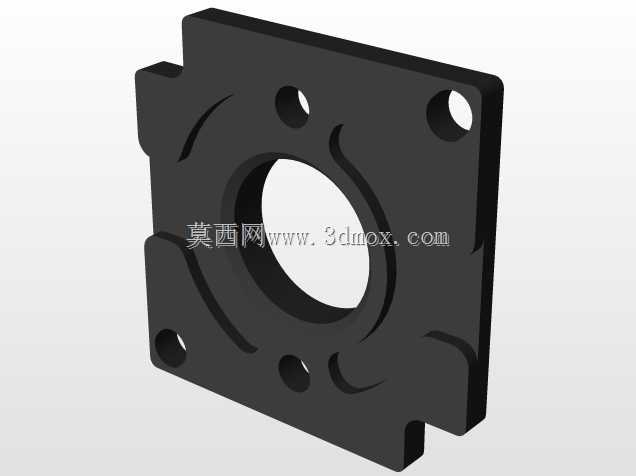

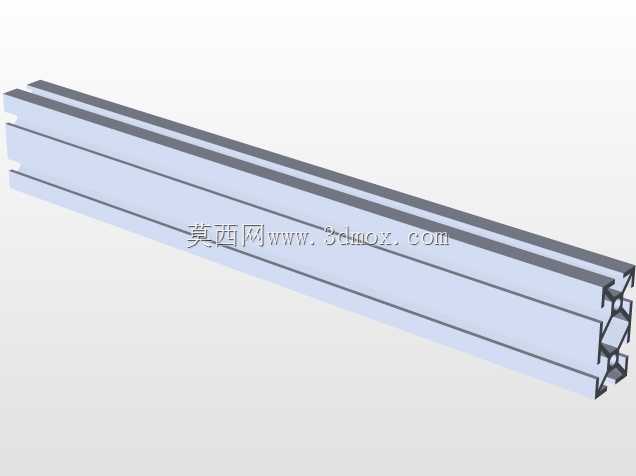

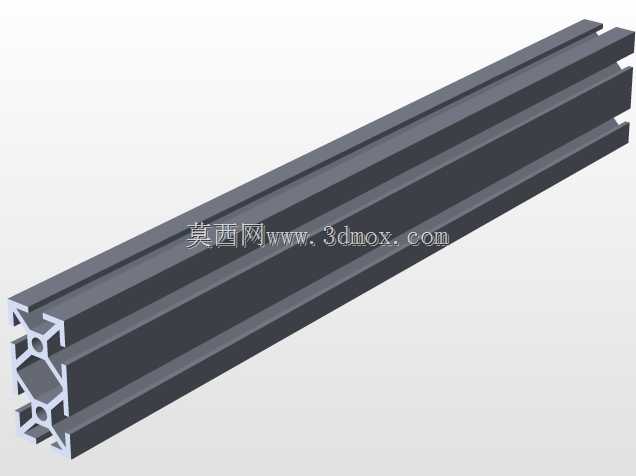

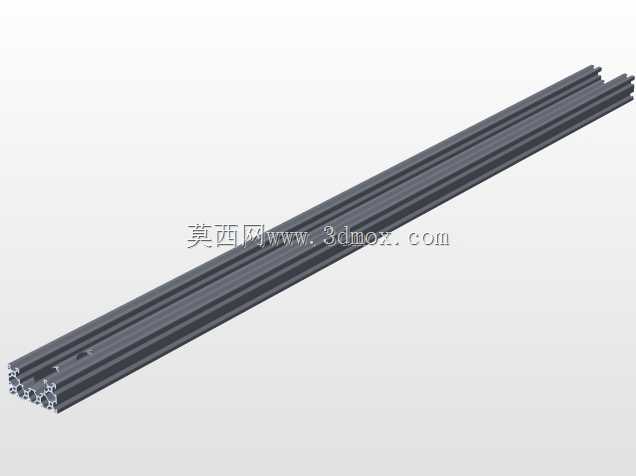

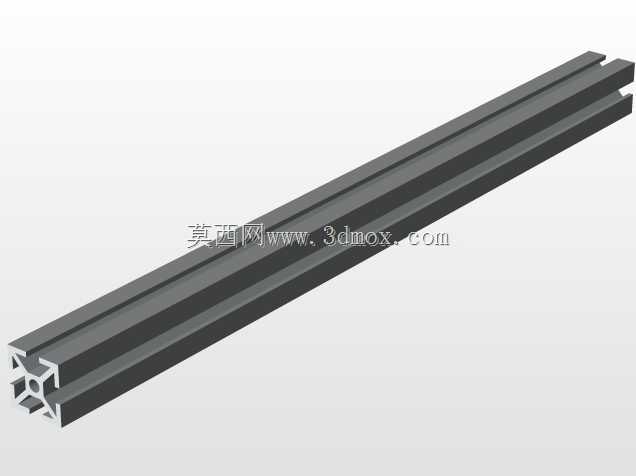

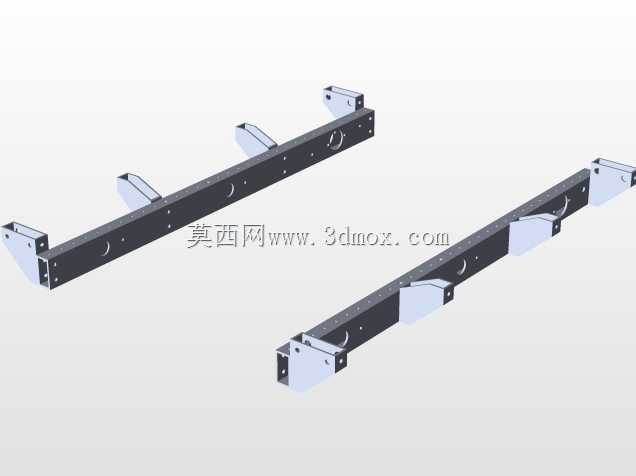

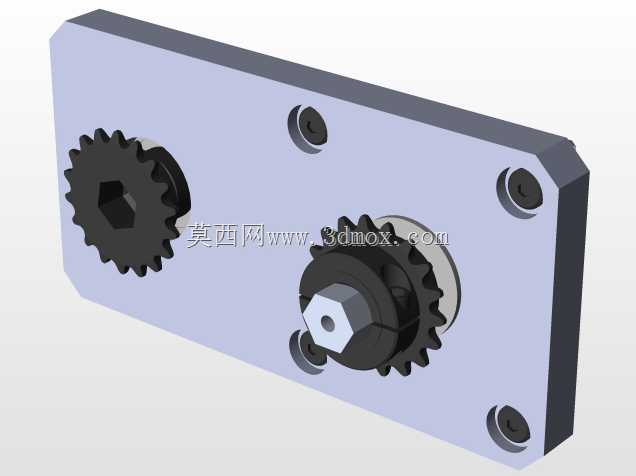

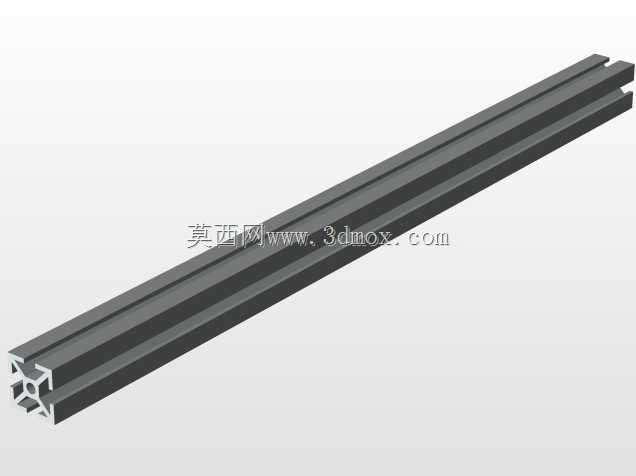

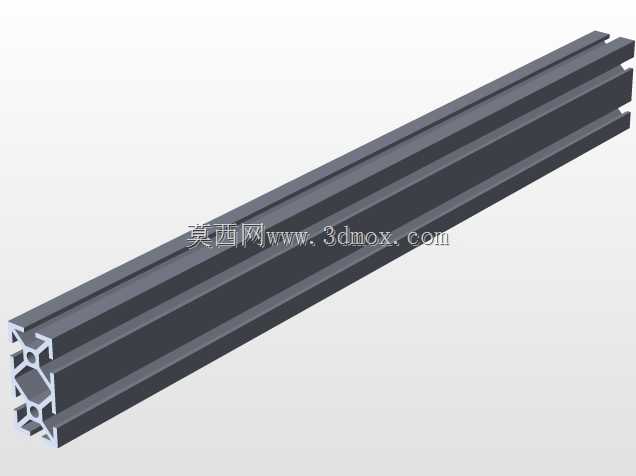

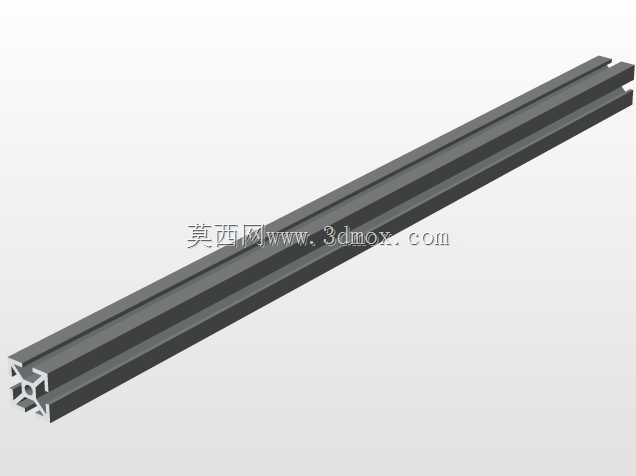

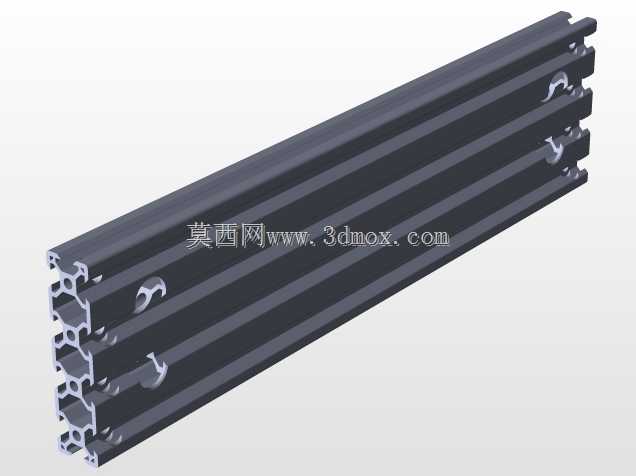

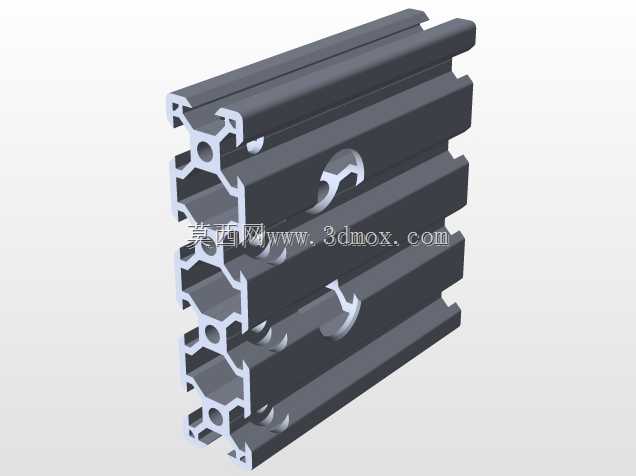

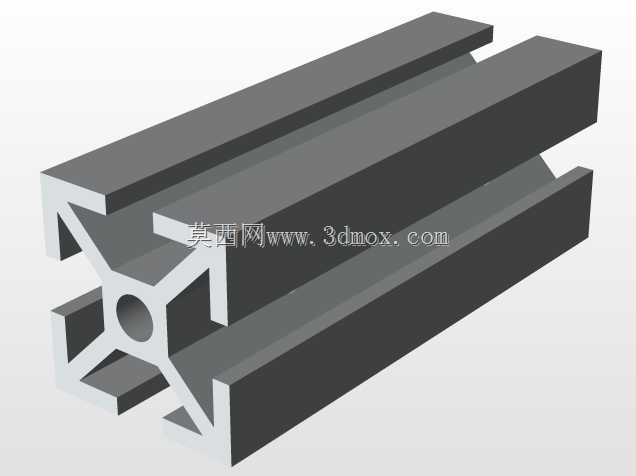

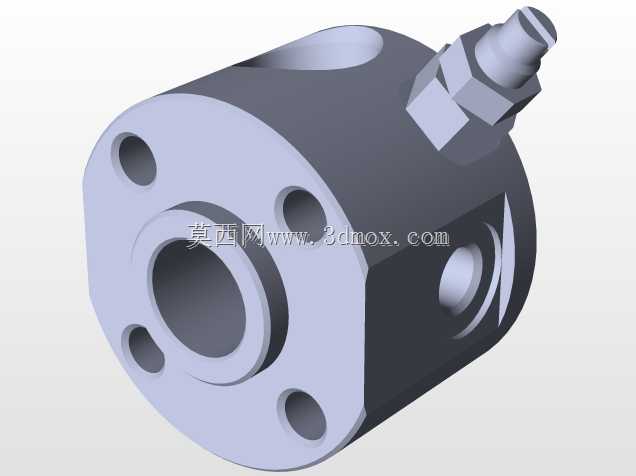

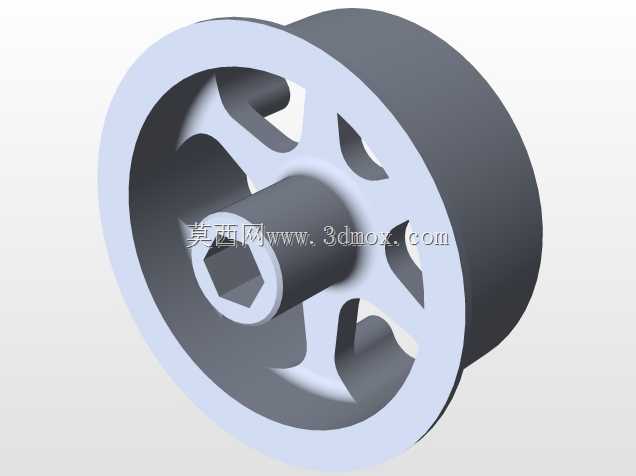

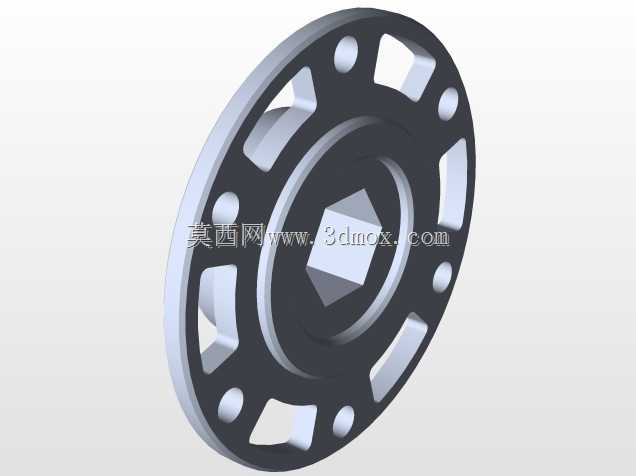

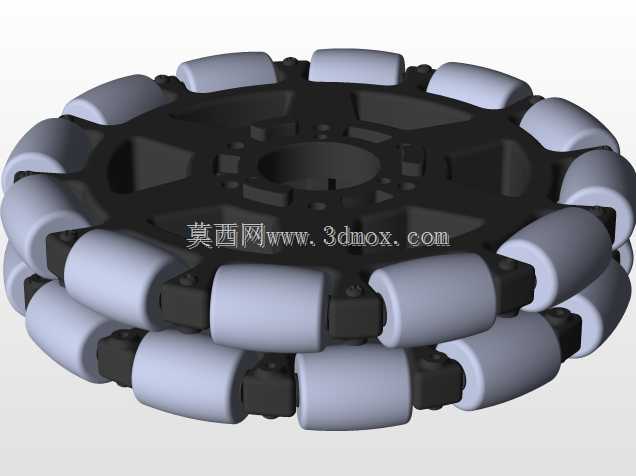

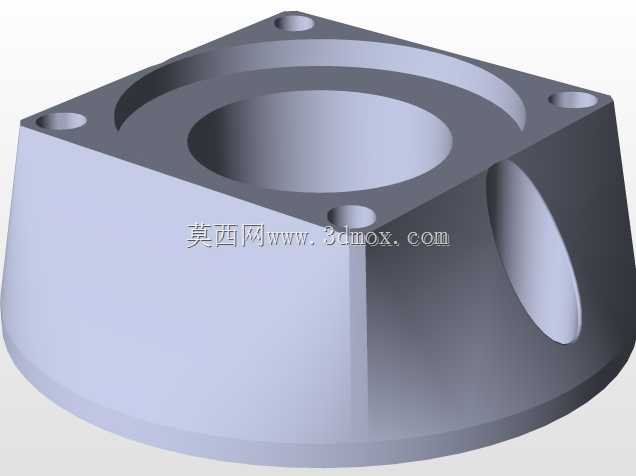

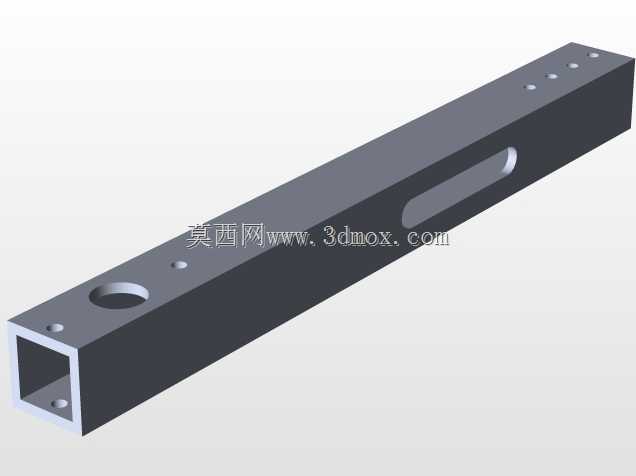

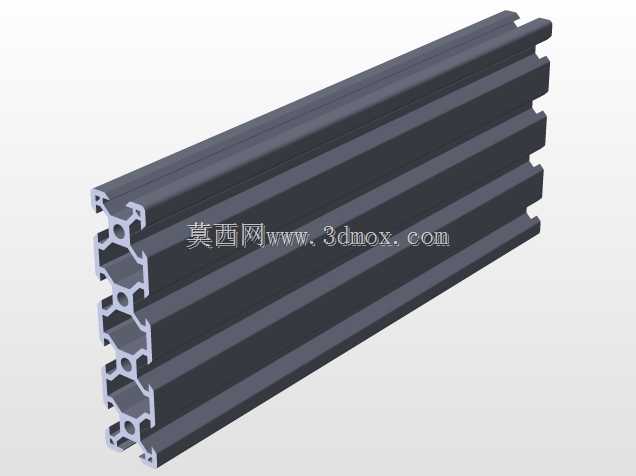

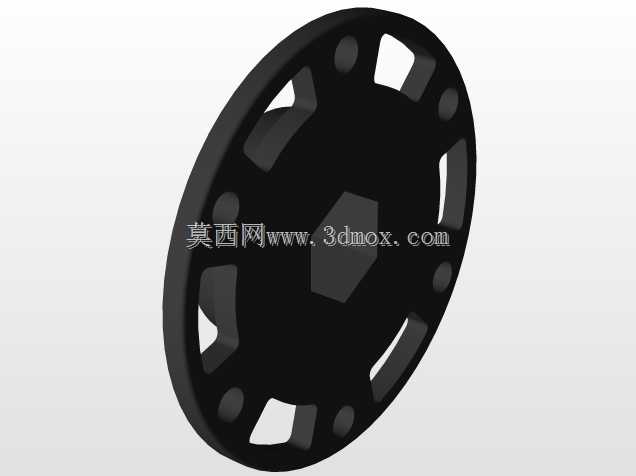

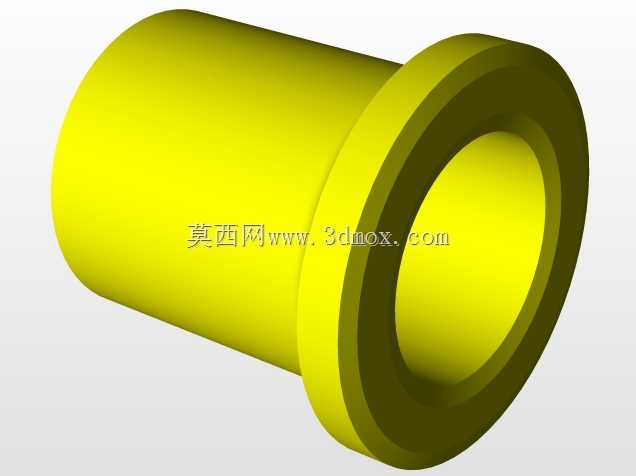

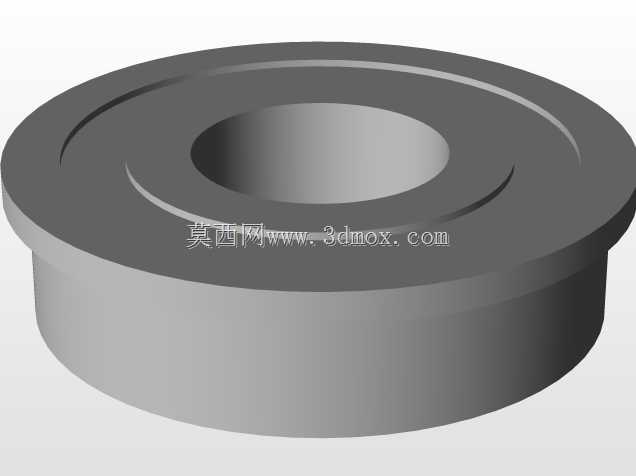

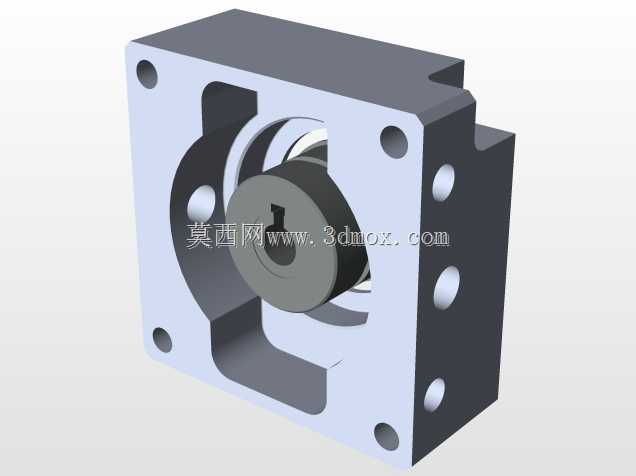

　　整体结构的安装边界充分考虑赛事规则的尺寸限制，所有部件在收拢状态下均不超出底盘外轮廓的限定范围，轮组采用双层轮片叠加的结构，外层轮片采用高摩擦系数的材质包覆，内层轮片做轻量化镂空处理，既保证轮组与地面的接触摩擦力，又降低轮组自身的转动惯量，提升底盘的响应速度。底盘的框架采用标准工业铝型材搭配加工件拼接而成，各模块之间采用快拆式连接结构，可在赛事间隙快速完成故障部件的更换，不需要对整体结构做大面积拆解。传动系统的所有转轴位置都配置了带密封的轴承，避免场地内的碎屑、灰尘进入转动副造成卡滞，轴承座采用分体式设计，可快速调整传动带、传动链的张紧度，保证传动效率始终处于合理区间。

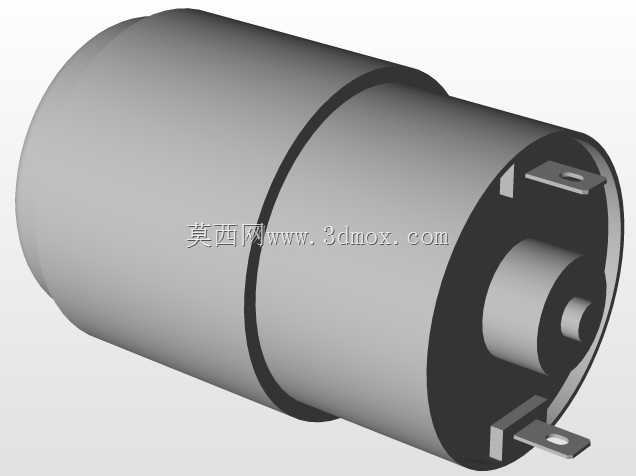

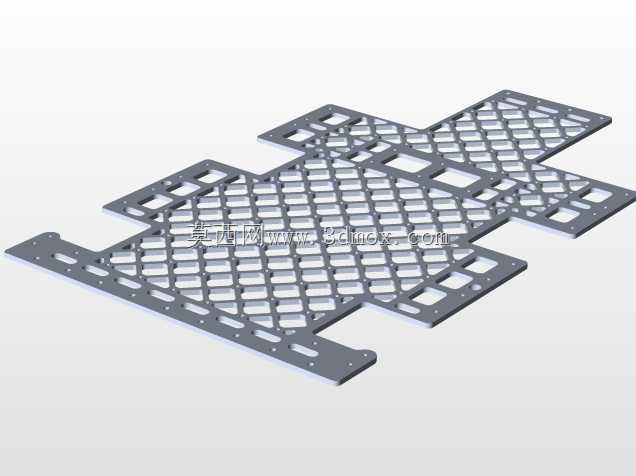

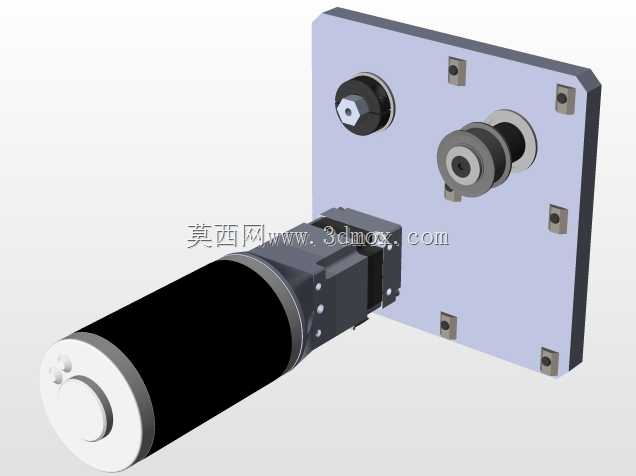

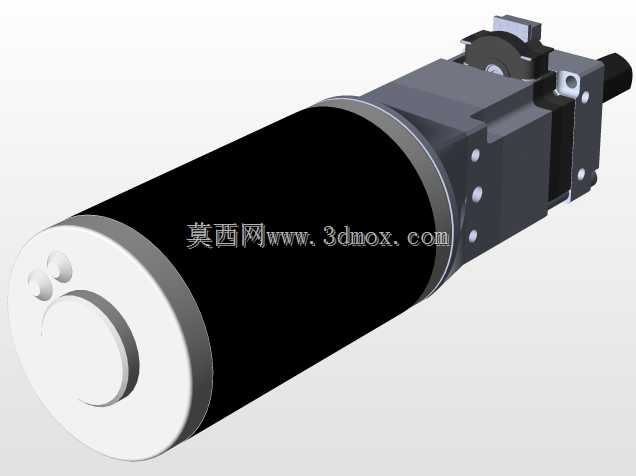

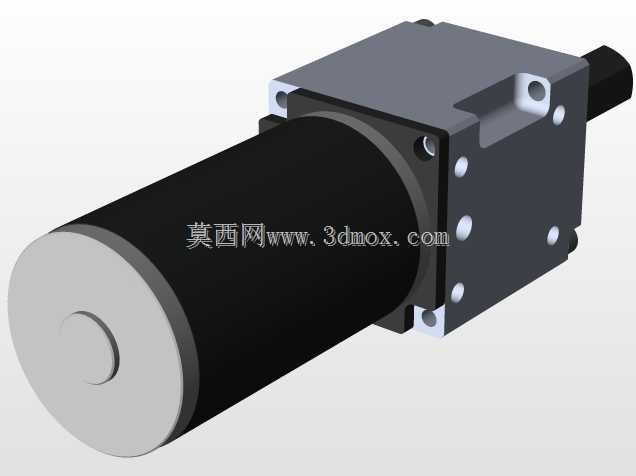

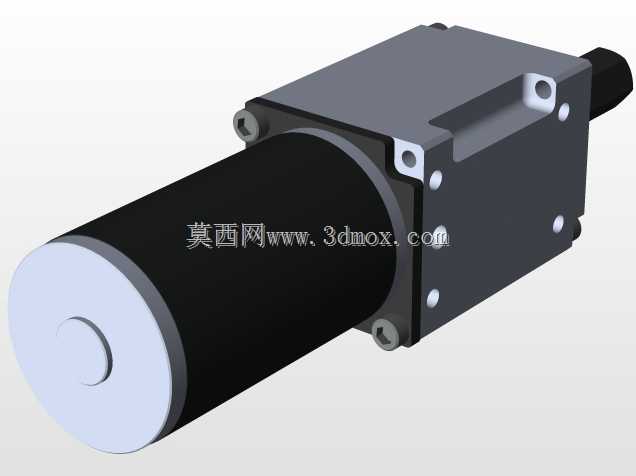

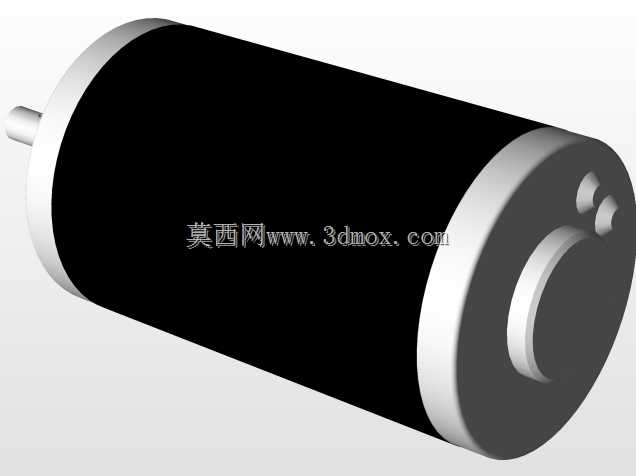

　　机械手的两臂采用对称布局，单臂可独立调整开合角度，能够适配不同尺寸的立方体道具拾取，进气轮的驱动电机独立安装在臂体内部，通过齿轮组将动力传递到轮体，轮体表面采用软质防滑材料，避免拾取过程中对道具表面造成损伤，同时保证足够的摩擦力带动道具进入夹爪。级联升降机构的背部布置有走线槽，所有动力线、信号线都收纳在线槽内部，随机构伸展同步弯折，避免线缆外露被场地构件勾挂造成线路损坏。底盘的电控元件全部安装在中部的密封仓内，仓体做了轻量化镂空同时保留足够的结构强度，既减轻整体重量，又能阻挡场地内的飞溅物撞击电控元件。

　　在结构设计过程中，所有受力较大的连接位置都做了加强筋处理，比如轮组的安装座、变速箱的固定位、级联机构的底部安装座，均通过有限元分析做了应力校核，保证在竞技过程中的冲击载荷下不会出现结构变形、断裂的问题。整体重心控制在底盘几何中心偏下的位置，即使在级联机构完全伸展、夹爪携带负载的状态下，整机的重心投影依然落在6轮的支撑多边形内部，避免出现倾翻风险。轮系的悬挂采用浮动式连接结构，每个轮组都可根据地面起伏做小范围的上下浮动，保证在不平整地面上所有轮组都能与地面保持有效接触，不会出现动力轮悬空打滑的情况。
