ArduinoUNOR3开发板结构设计方案

　　在嵌入式开发、小型智能设备原型搭建的日常工作里，这类控制板的三维结构模型是做设备集成时绕不开的基础参考，很多做小型自动化装置、教学实验平台、创客项目的结构工程师，都需要精准的板卡模型来完成安装位预留、接口避让、外壳适配的设计工作。这款控制板作为开源硬件领域应用极广的主控载体，实际使用场景覆盖了从高校电子类课程实验、创客空间原型验证，到小型工业检测装置、智能交互小设备的主控搭载，不少简易的工位数据采集终端、小型环境监测节点，都会选用这款板卡作为核心控制单元，它的结构尺寸直接决定了配套安装结构的设计边界。从结构设计的角度看，这款板卡的外形遵循了该系列控制板的通用尺寸规范，板体为矩形印制板基材，边缘预留了标准安装孔位，孔位的孔径、

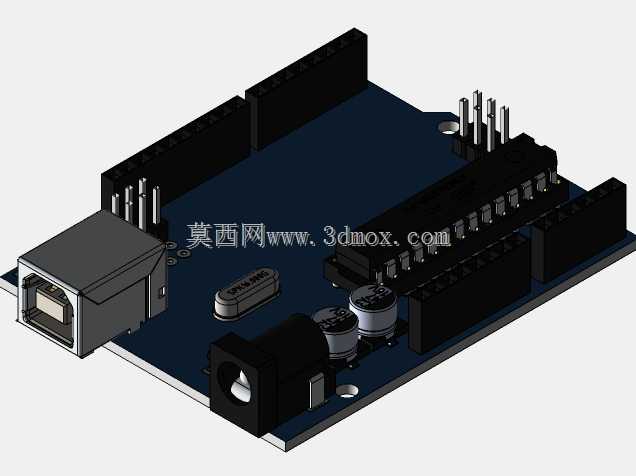

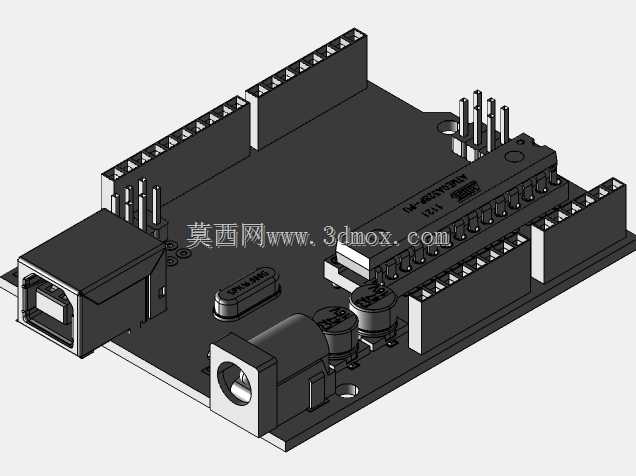

　　孔距完全匹配通用的铜柱安装规格，在做设备内部安装时，可以直接选用M3规格的铜柱完成板卡固定，不需要额外做转接件设计。板体上的接口布局经过了多轮实际使用验证，一侧布置的USB接口用于程序烧录与串口通讯，相邻位置的直流电源接口可以外接7-12V的直流供电，满足独立运行时的供电需求；板体两侧布置的排针接口，按照电源、数字IO、模拟IO的功能分区排布，排针的伸出高度、引脚间距完全符合标准排母的适配尺寸，在做外接模块堆叠时，各类扩展板可以直接插接，不会出现结构干涉。在建模过程中，重点还原了板体上所有接插件的实际外形与安装位置，包括USB接口的金属外壳轮廓、电源接口的圆柱段尺寸、排针的引脚长度与排布间距，甚至板上的晶振、电容、复位按键这类元器件的高度与占位都做了精准还原，避免在做外壳设计或者设备内部堆叠时，出现元器件与周边结构碰撞的问题。之前有不少工程师在做集成设计时，因为缺少精准的板卡模型，只能靠卡尺手动测量尺寸，很容易出现接口位置偏差、元器件避让不足的问题，要么是外壳开孔对不上USB接口，要么是安装后板上的电容顶住了壳体内壁，导致装配返工。这个模型在原有基础上补全了之前缺失的端口头结构，同时兼顾了不同设计软件的使用需求，确保导入各类三维设计环境时，都能准确提取安装基准、接口位置、外形轮廓这些关键结构参数。实际做设备集成时，这款板卡的安装边界需要注意几个关键点：首先是板体上方的排针插接扩展板时，需要预留至少10mm的上方空间，

　　满足扩展板的插接与拔取操作空间；其次是USB接口与电源接口的侧方，需要预留足够的插头插拔空间，不能在接口正前方布置结构筋位或者其他元器件，避免插头无法完全插入；另外板体下方的元器件高度较低，一般预留2mm的间隙就可以满足绝缘与散热需求，不需要预留过大的下方空间。在做教学实验台的设计时，这类板卡通常会嵌入式安装在台面上，这时候模型的外形尺寸可以直接用来开孔，接口位置的凸台高度也可以直接参考模型上的接口伸出长度来设计，确保安装后接口与台面齐平，方便学生插拔线材。在做小型便携设备的外壳设计时，板卡上的复位按键位置也在模型里做了准确还原，外壳上对应的按键开孔位置可以直接从模型上提取坐标，不需要反复打样调整位置。从结构可靠性的角度看，

　　板卡的安装孔位设计在板体的四个边角，这种布置方式可以让板卡固定后受力均匀，不会因为设备移动或者线材插拔导致板体变形，在设计安装柱时，要注意安装柱的高度不要超过板上最低元器件的高度，避免顶到板体背面的焊点造成短路。另外板卡上的电源接口部分因为经常插拔直流电源插头，受力较大，在做内部结构设计时，可以在电源接口对应的外壳位置做局部的限位筋，分担插头插拔时的受力，避免长期使用后板卡上的电源接口出现脱焊问题。对于做三维建模的从业者来说，这类电子硬件的模型不需要做内部的电路细节，重点是把外部的结构特征、安装尺寸、接口位置、元器件占位做准确，因为结构工程师使用这类模型的核心需求是完成装配干涉检查、安装结构设计、外壳开孔定位，只要这些关键尺寸准确，就能满足绝大多数的设计场景需求。
