带轮式古炮结构三维设计作品

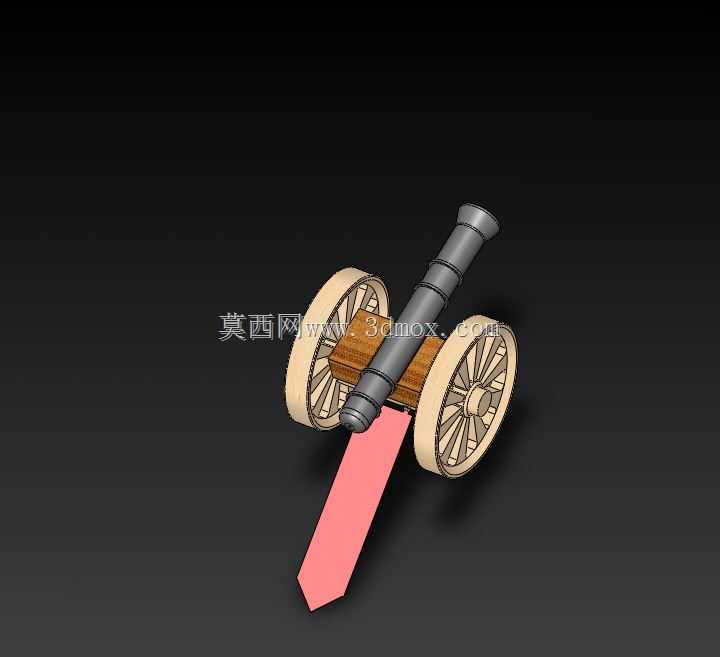

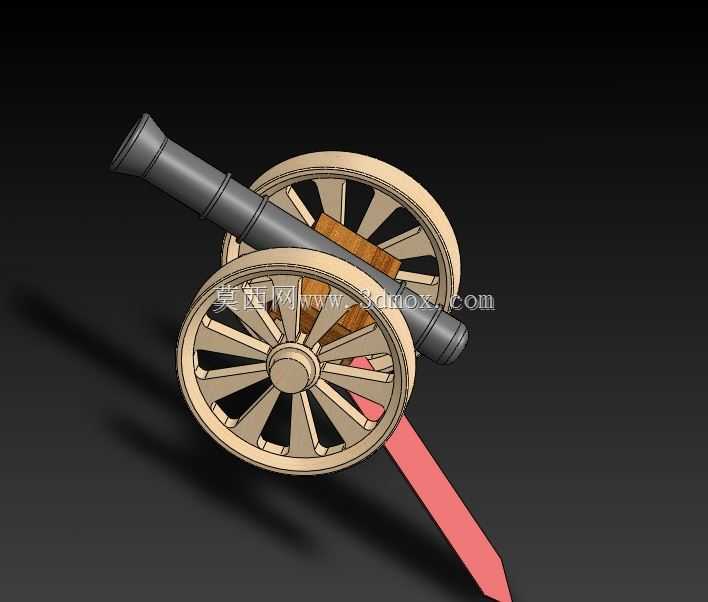

　　该轮式古炮结构的三维设计，还原了早期轮式火炮的经典机械构造，整体由炮管、木质炮架、辐条式车轮、支撑尾撑四个核心部分组成，在结构设计上兼顾了移动便利性与发射时的稳定性，可用于历史装备复原展示、仿古场景搭建、机械结构教学演示等场景。从实际使用逻辑来看，这类轮式古炮的核心用途是在阵地转移时依靠轮组实现短距离人力或畜力拖行，无需额外吊装设备即可完成阵地调整，在发射时则可将前端的尾撑结构插入地面，抵消炮管发射产生的后坐力，避免炮身整体后移影响射击精度。设计过程中首先对炮管的受力结构进行了还原，炮管采用前细后粗的锥形结构，尾部壁厚大于口部，匹配发射时膛压从药室向口部递减的受力特点，炮管与木质炮架的连接采用半嵌入式抱箍结构，

　　通过两道金属箍将炮管牢牢固定在木质炮床之上，避免发射时炮管出现窜动。轮组部分采用传统的辐条式木质车轮结构，每侧车轮设置12根木质辐条，轮缘外侧包裹金属箍减少行进过程中的磨损，车轮与炮架之间采用通轴连接，轴体与炮架主体采用硬连接固定，两侧车轮可独立绕轴转动，适配不平整路面的行进需求，轮距设计控制在1.2米左右，保证拖行过程中不会出现侧翻问题，同时兼顾狭窄通道的通过性。炮架主体采用硬质实木结构模拟，整体呈前低后高的倾斜角度，自然形成炮管的初始仰角，炮床中部设置有木质垫块，用于承托炮管中部，分散炮管的重量载荷，避免炮管连接部位出现应力集中。尾撑部分采用扁平状的楔形结构，与炮架尾部采用铰接连接，在移动状态下可将尾撑向上翻折固定，

　　避免拖行时剐蹭地面，在射击准备状态下可将尾撑向下翻折，尖端插入土层中，配合车轮形成三点支撑结构，整个支撑面的投影面积覆盖炮身重心投影范围，即使在大仰角射击状态下也能保证整体稳定性。在安装边界的设计考量上，整个结构的总宽度不超过两侧车轮的外沿宽度，总长度在尾撑收起状态下控制在1.8米左右，炮管最高点距离地面的高度约为1.1米，整体尺寸适配1:10比例的场景模型搭建需求，各部件之间的连接间隙控制在0.2毫米以内，既保证了结构装配的合理性，也还原了古炮结构的装配工艺特点。从结构特性来看，该设计没有采用复杂的现代机械结构，全部采用早期机械加工可实现的连接方式，所有金属部件与木质部件的连接都采用抱箍、榫卯结合的形式，没有现代螺栓、

　　焊接结构的痕迹，最大程度还原了古炮的原始构造特点。在功能还原上，轮组的转动自由度、尾撑的铰接翻转自由度都做了完整保留，可直观演示古炮从拖行状态到射击准备状态的整个转换过程，对于机械结构教学来说，可通过该模型讲解三点支撑稳定性、滑动摩擦与滚动摩擦转换、应力分散结构设计等基础机械原理，也可用于历史类展馆的展品数字化复原，为实体展品的制作提供精准的尺寸参考。
