带卡箍安装结构的双耳环气缸总成

　　这款带卡箍的气缸总成，在轻工自动化生产线、小型工装夹具工位、包装设备推料机构里的适配性很强，很多需要小行程直线往复驱动、安装空间紧凑的场景都能见到这类结构的应用。和常规尾部法兰、前轴销安装的气缸不同，它的卡箍结构可以让缸体在安装支架上灵活调整轴向固定位置，现场调试的时候不用重新加工安装孔位，只需要松掉卡箍的锁紧螺栓，滑动缸体到合适的位置再锁紧就能完成行程适配，对于多规格小批量的非标设备组装来说，能省不少现场改配的时间。

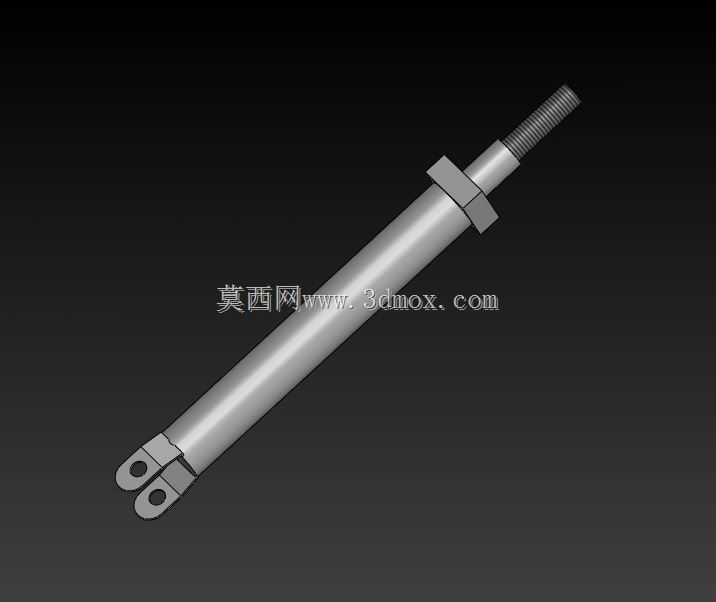

　　从结构设计来看，这款气缸采用双耳环尾部铰接结构，输出端是带外螺纹的活塞杆，杆端没有做一体式耳环，而是预留了螺纹连接位，可以根据实际负载连接形式选配浮动接头、Y型接头或者单耳连接座，适配不同的铰接或刚性连接需求。卡箍采用分体式抱紧结构，和缸体外径做间隙配合，锁紧后靠抱紧摩擦力实现缸体轴向固定，卡箍两侧带凸耳安装位，可以直接通过螺栓固定在设备的安装立板或者型材支架上，不需要额外做定制的安装座，能压缩整机的零件加工成本。

　　实际使用中，这类气缸的工作压力通常在0.1-0.8MPa的常规气动系统压力区间，双耳环的尾部结构允许缸体在驱动过程中有小角度的摆动，刚好可以抵消安装面和负载运动方向的小角度偏差，避免活塞杆承受侧向弯矩，延长密封件和导向套的使用寿命。很多人在选型这类带卡箍气缸的时候容易忽略卡箍的抱紧力冗余，实际上如果是垂直安装驱动负载上下运动的场景，需要核算卡箍和缸体之间的摩擦力是否能承受负载的轴向冲击力，必要的时候可以在缸体对应位置增加定位销孔，穿入定位销防止长期冲击下卡箍移位。

　　从安装边界来看，这款气缸的缸体为光滑圆柱面，没有额外的凸起结构，卡箍的宽度尺寸控制得比较紧凑，安装时只需要预留出卡箍两侧螺栓的操作空间即可，不需要给缸体尾部的安装法兰预留避让空间，在狭窄的设备内部布局时优势很明显。活塞杆端的外螺纹采用标准公制细牙螺纹，和市面上常规的气缸附件完全通用，后期维护更换配件不需要单独定制。活塞杆表面做了硬化处理，表面粗糙度控制在Ra0.8以下，能减少导向套和密封圈的磨损，在多粉尘的车间环境下使用时，只需要在杆端增加防尘圈就能有效阻挡粉尘进入缸体内部。

　　设计这类气缸三维模型的时候，首先要确定缸径和行程的对应关系，卡箍的内孔尺寸要和缸体外径保持h7的配合公差，太松会导致抱紧力不足，太紧则会导致卡箍装配困难，甚至抱紧后导致缸体变形影响活塞运动顺畅度。双耳环的铰接孔中心到缸体端面的距离要符合气动元件的通用安装尺寸规范，保证和标准的铰接销配件适配。活塞杆的伸出长度要考虑全行程状态下，活塞不会撞击缸盖，缩回状态下杆端螺纹不会和前盖导向套发生干涉。卡箍的锁紧螺栓位置要避开安装支架的型材槽位，保证锁紧操作的时候扳手有足够的活动空间。

　　在实际设备调试中，这类带卡箍的气缸经常被用在物料分拣的推料工位，通过调整卡箍的固定位置，可以快速适配不同宽度的物料输送通道，不需要更换不同行程的气缸，大幅减少备件库存。还有一些小型焊接工装的夹紧工位，因为不同工件的夹紧位置有差异，用这种卡箍安装的气缸可以快速调整夹紧点位置，适配多品种工件的混线生产需求。需要注意的是，如果是高速往复运动的工况，卡箍位置需要增加防松垫片，避免长期振动下锁紧螺栓松动导致缸体移位，影响设备运行精度。另外，双耳环铰接处的销轴要做润滑处理，减少铰接处的磨损间隙，避免气缸运动过程中出现卡顿或者爬行的问题。
