六十马力高压蒸汽动力机组结构设计

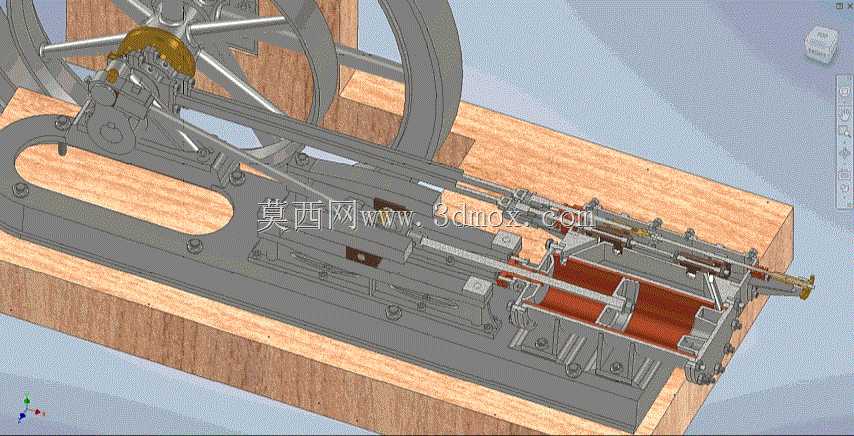

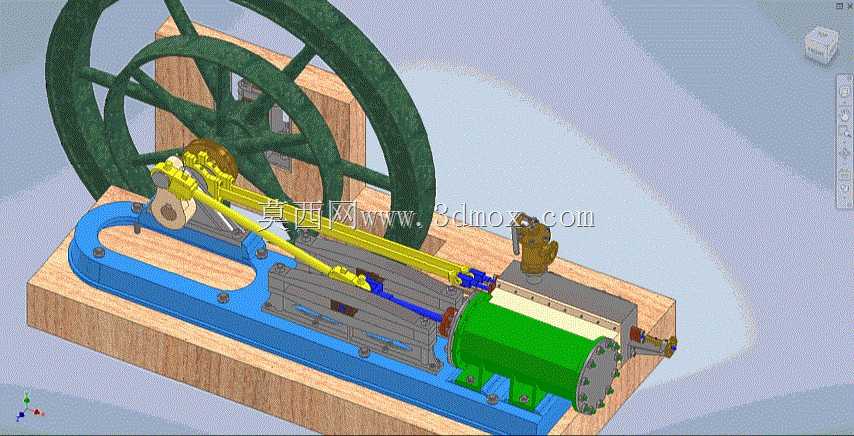

　　这款高压蒸汽动力装置的三维结构，核心面向早期工业动力场景的原理验证与结构复刻需求，可用于小型工厂动力输出演示、热能动力教学实训、复古动力装置改装参考等场景，区别于常见的简化蒸汽机模型，该结构完整还原了60马力级高压蒸汽机组的核心传动与配气逻辑，能直观展现蒸汽热能向旋转机械能的完整转换路径。从实际用途来看，这类高压蒸汽机在工业革命时期曾作为工厂集中动力源，驱动生产线传动轴、小型加工设备、农用排灌机具等负载，当前复刻该结构更多是用于动力原理教学、机械结构展览、复古动力爱好改装，也可作为蒸汽动力类非标设备设计的结构参考蓝本，帮助设计者理解滑阀配气、活塞传动、曲柄转换的核心配合逻辑。

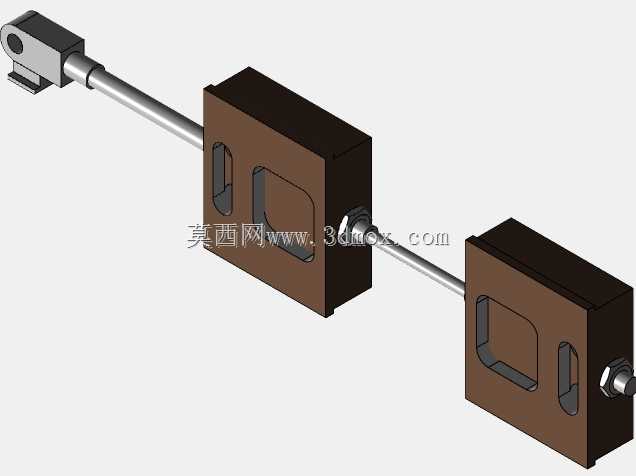

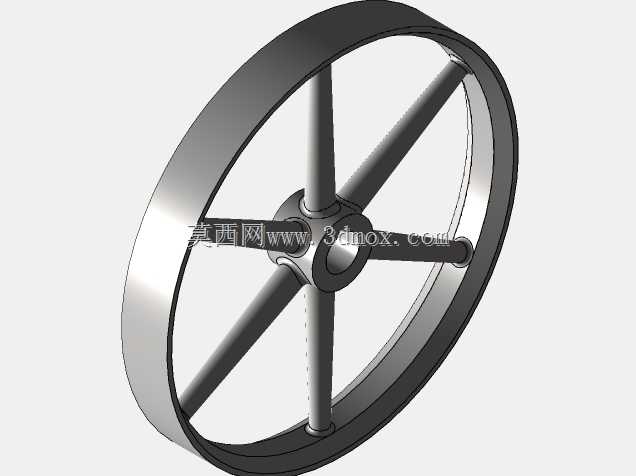

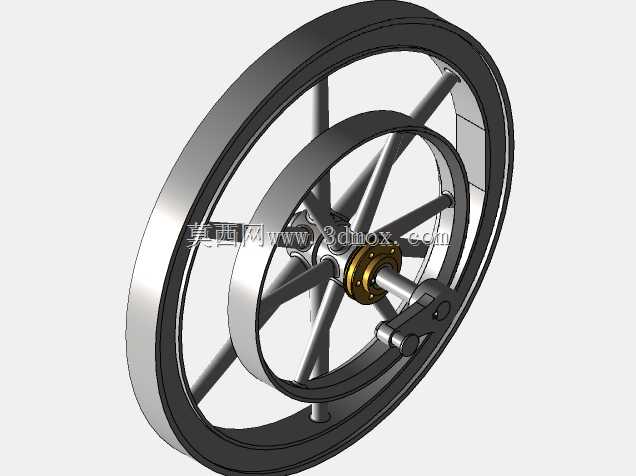

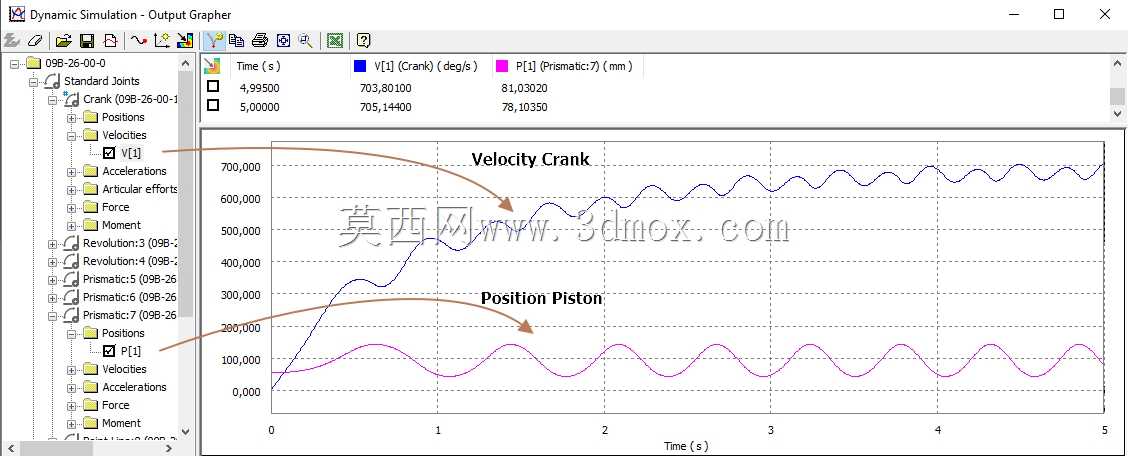

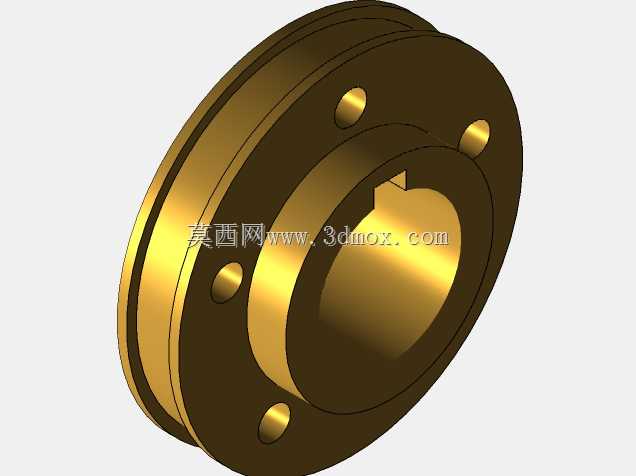

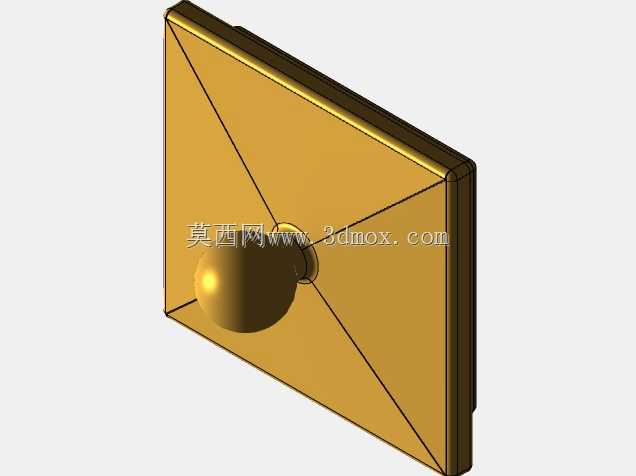

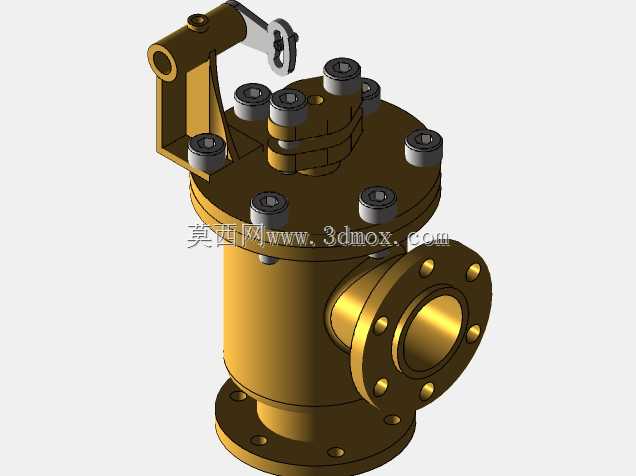

　　功能特性层面，该结构采用滑阀式配气机构，可精准控制高压蒸汽在气缸两侧的进排时序，保证活塞往复运动的连续性；传动端采用对称式飞轮结构，大直径飞轮可储存做功冲程的转动惯量，抵消活塞往复运动的扭矩波动，让输出轴的旋转运动更平稳；区别于常规建模中通过转动曲柄反向驱动的演示方式，该结构的动态逻辑还原了真实工作状态，以活塞端面的蒸汽渗透力作为初始驱动源，能更逼真地复现蒸汽推动活塞、连杆带动曲柄、飞轮储能稳速的完整运动过程，在部件环境下也可通过驱动曲柄参数，反向验证各运动部件的干涉情况与行程边界。

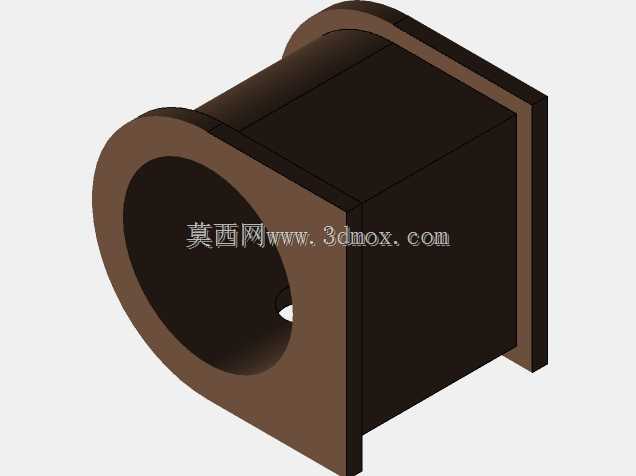

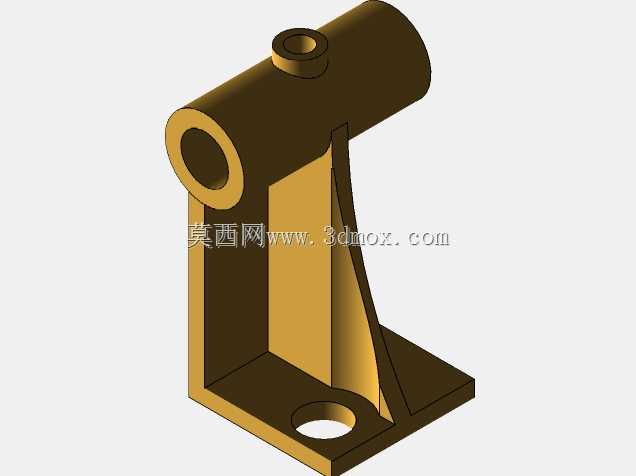

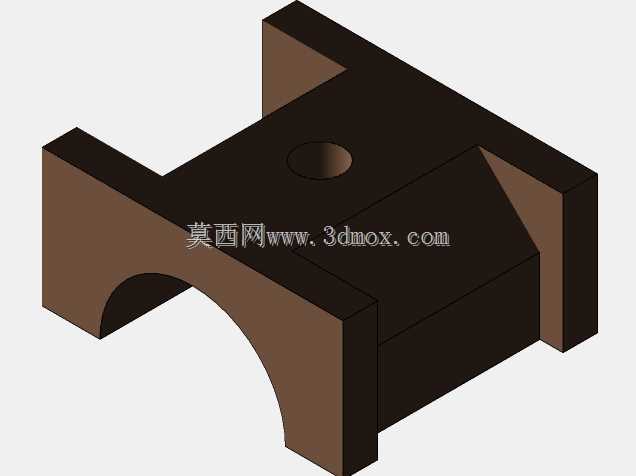

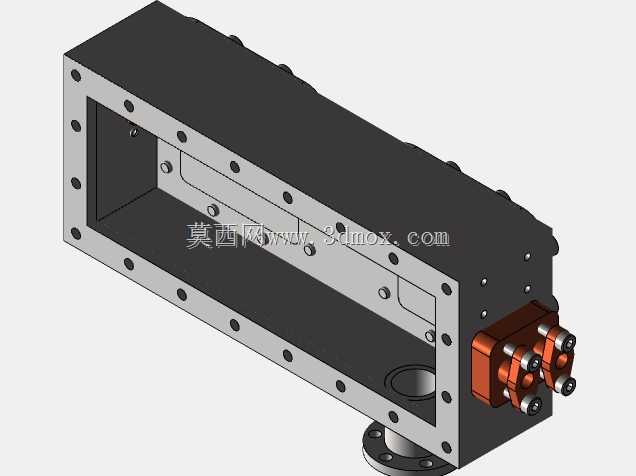

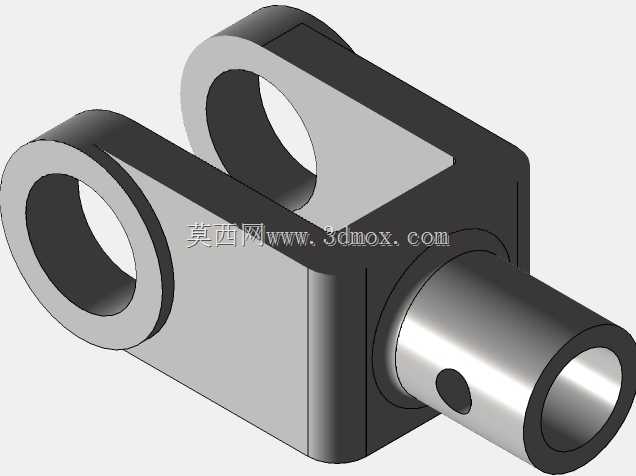

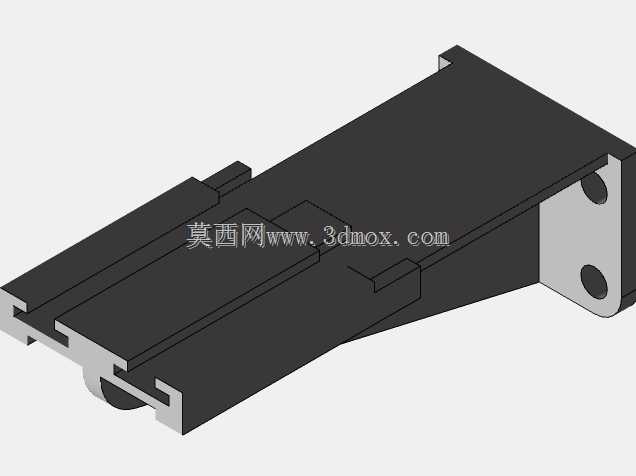

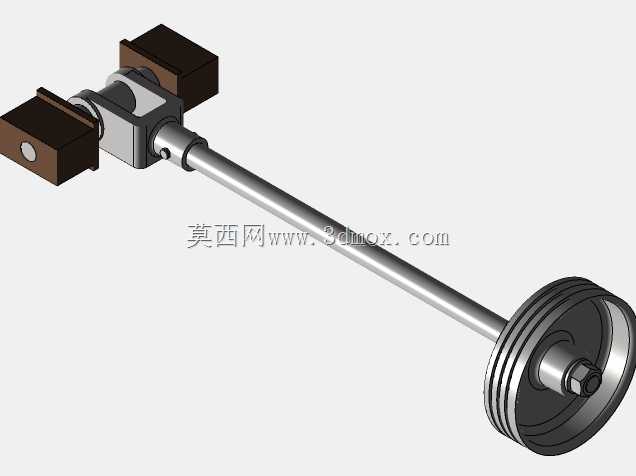

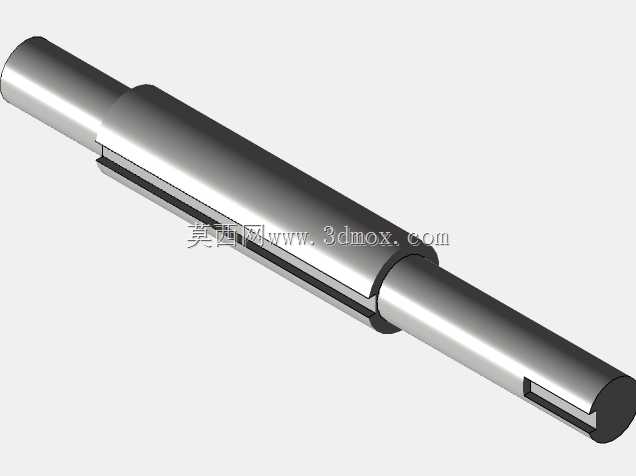

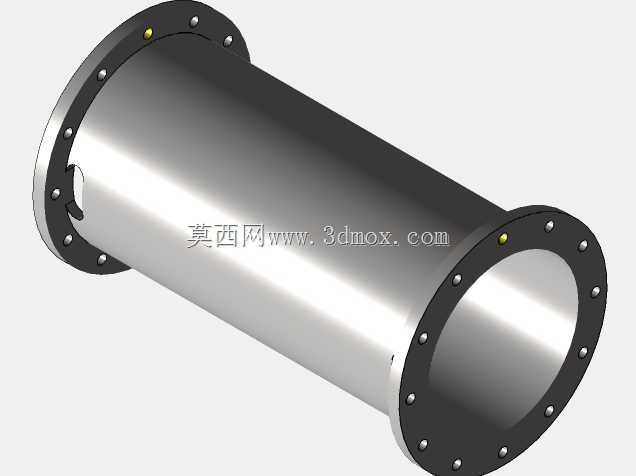

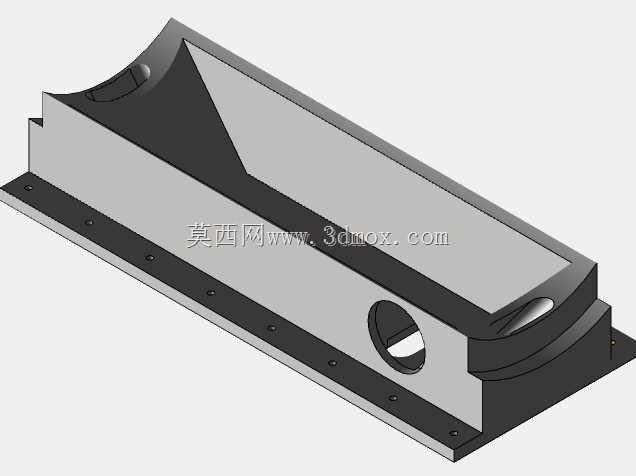

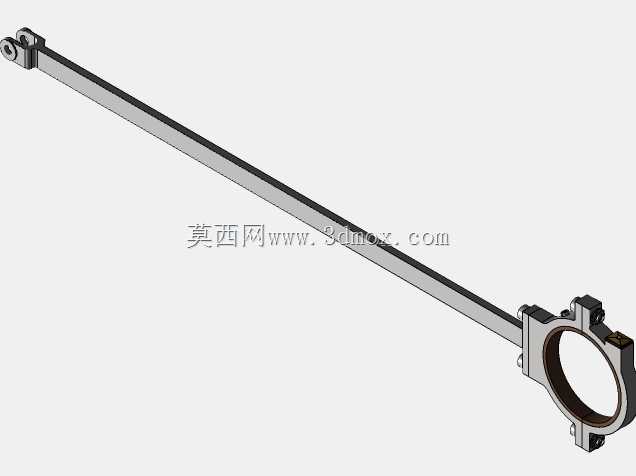

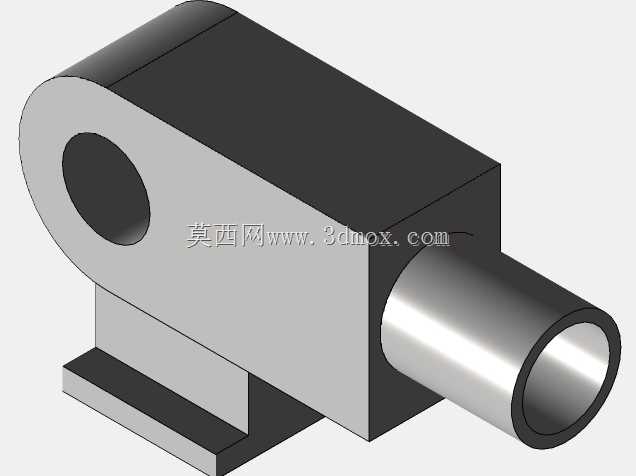

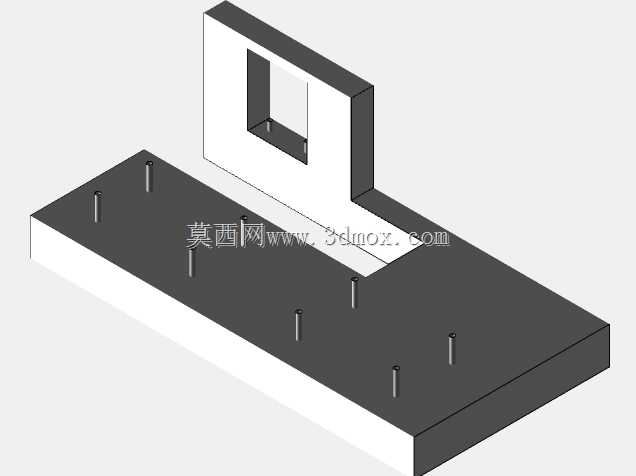

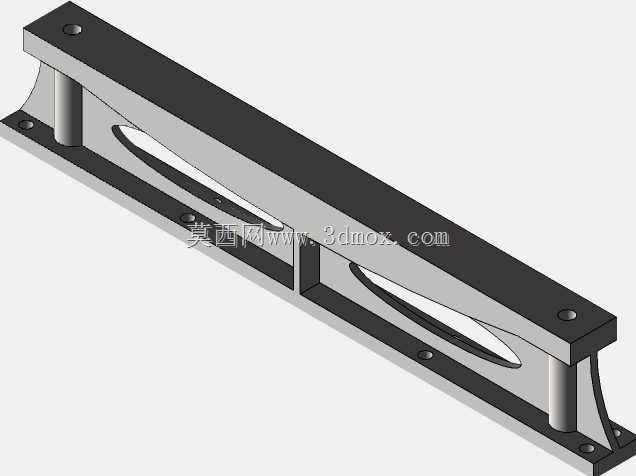

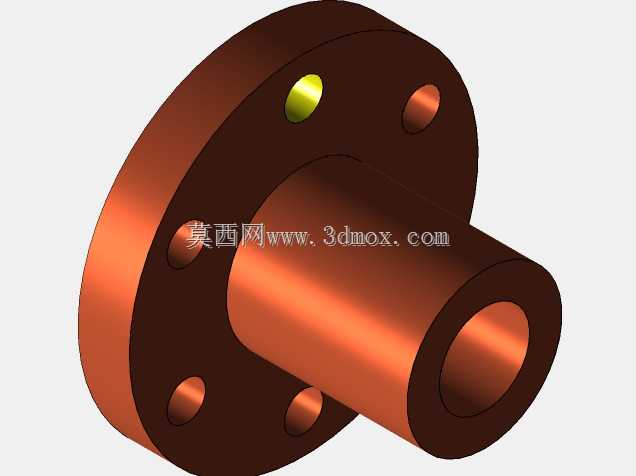

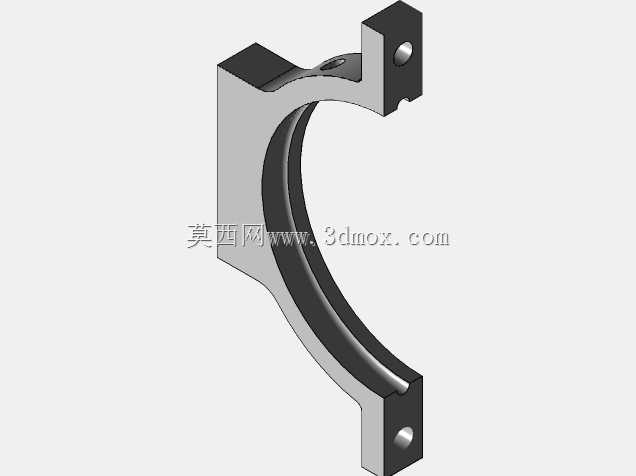

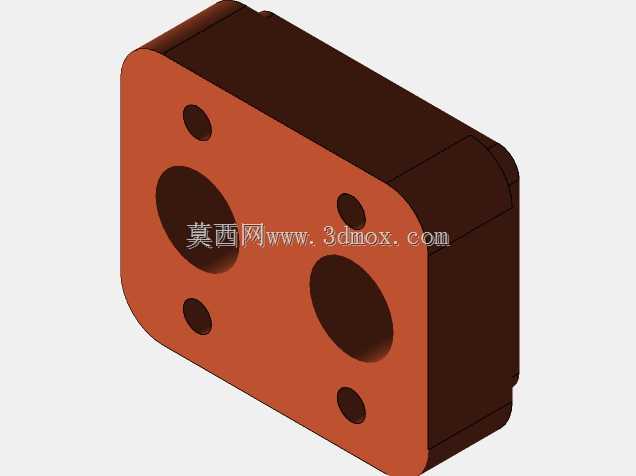

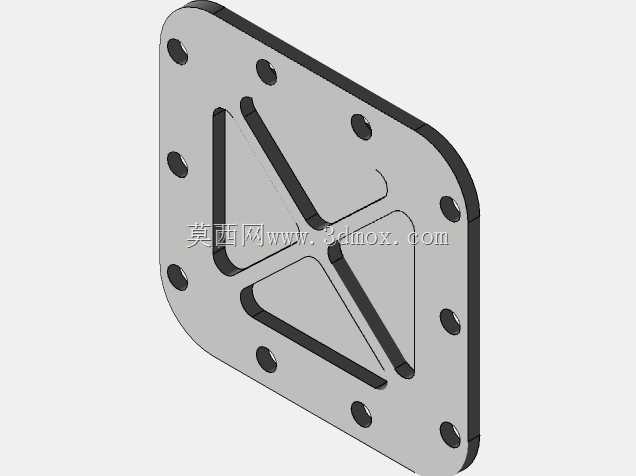

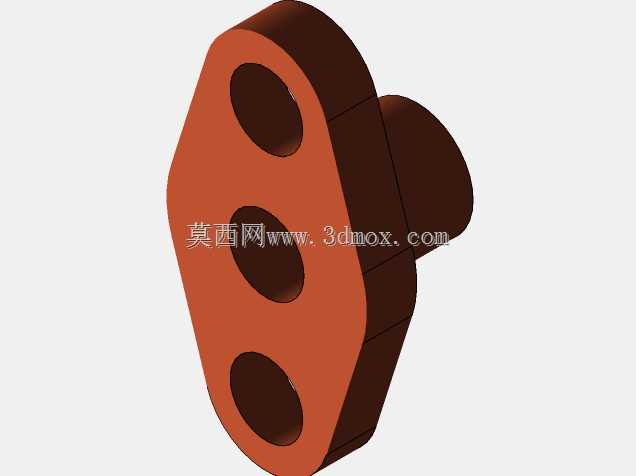

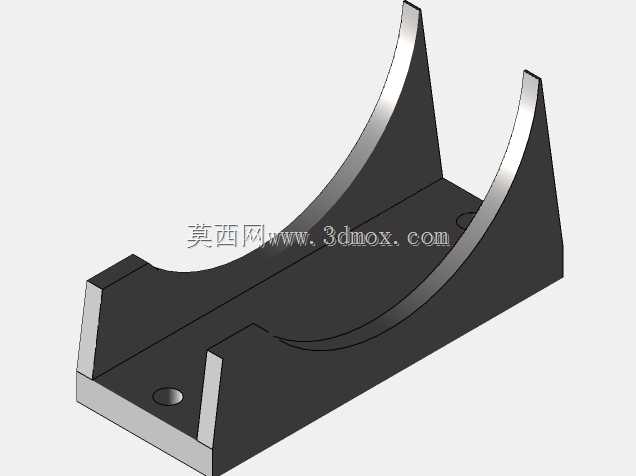

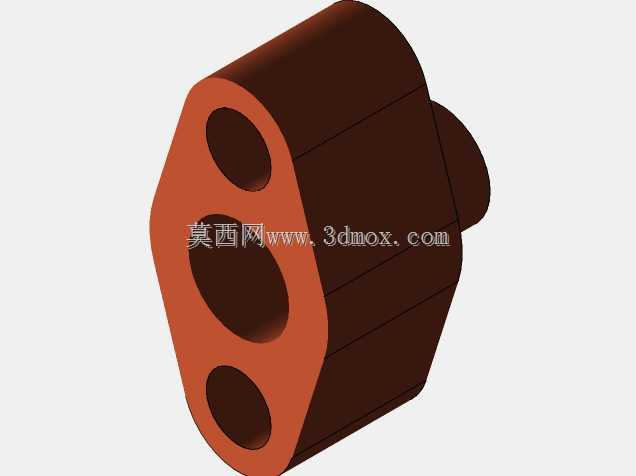

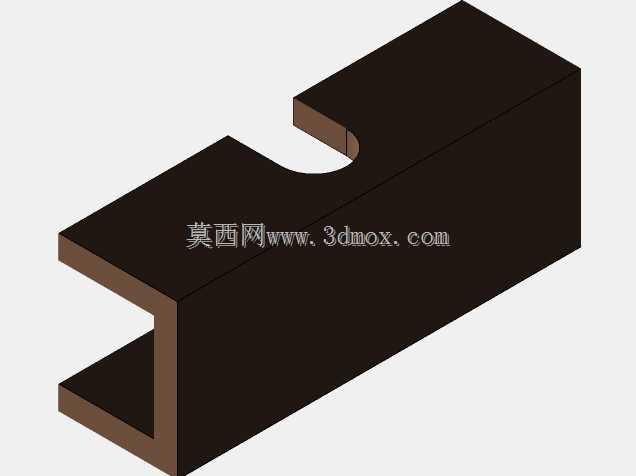

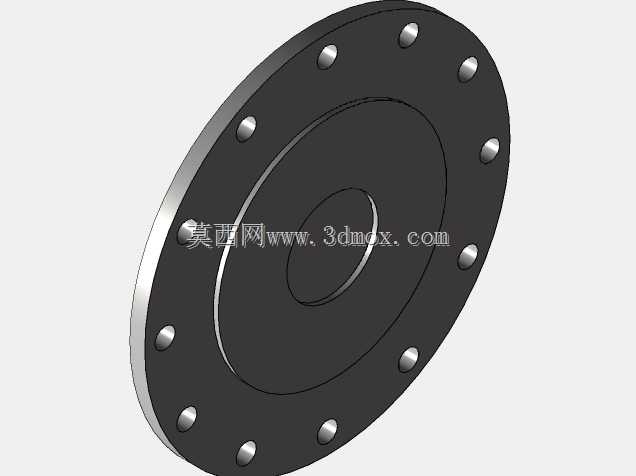

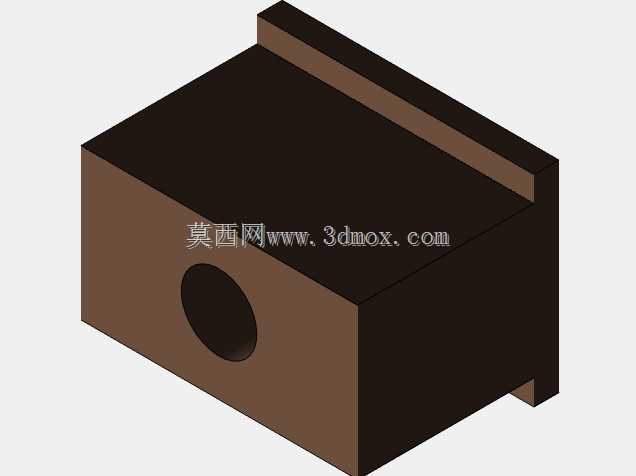

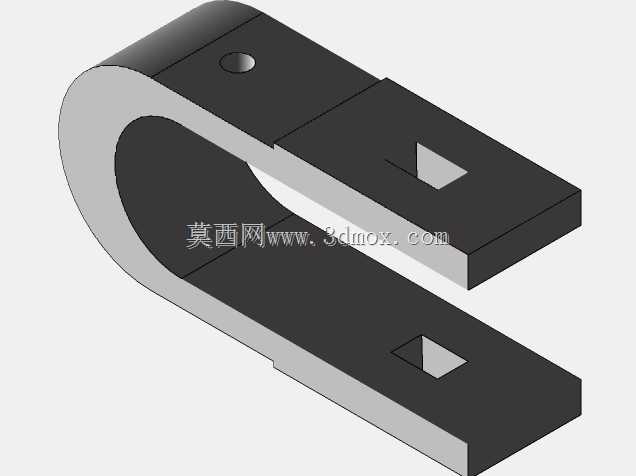

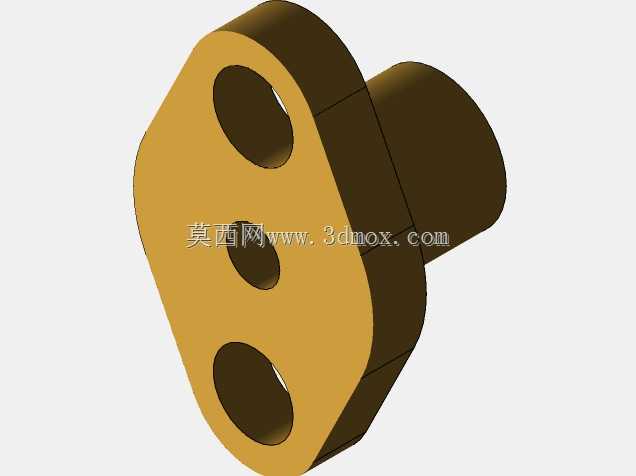

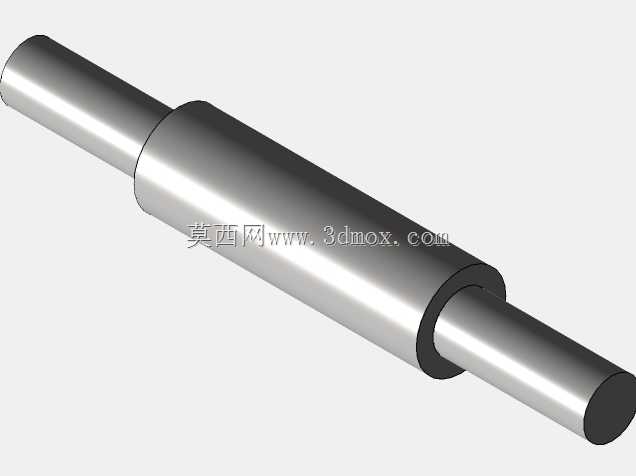

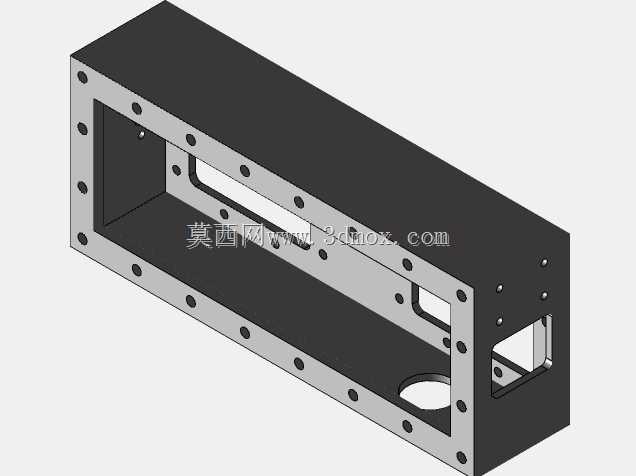

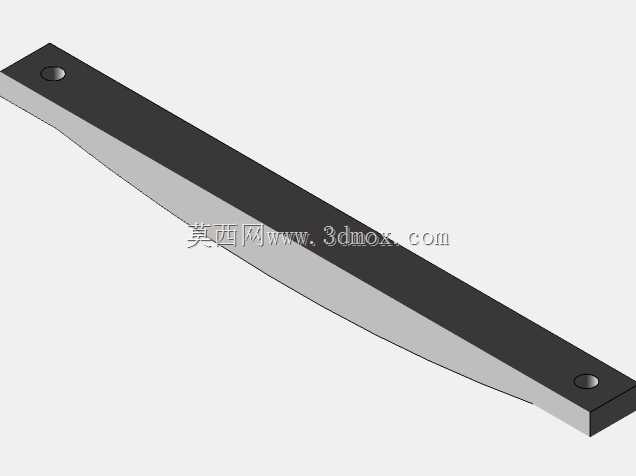

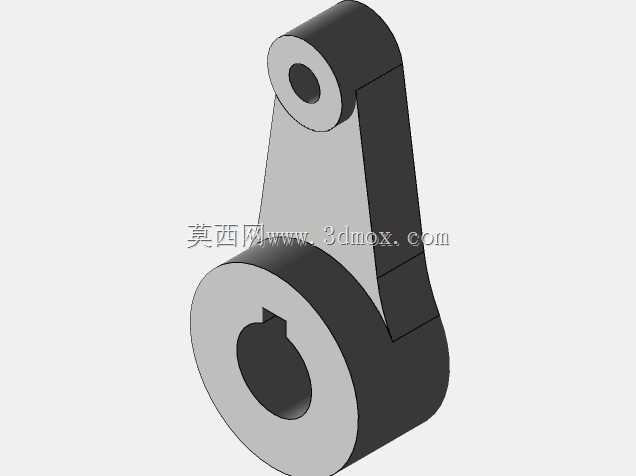

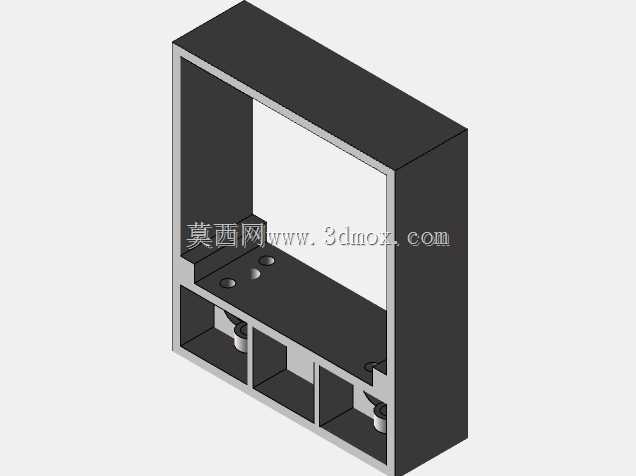

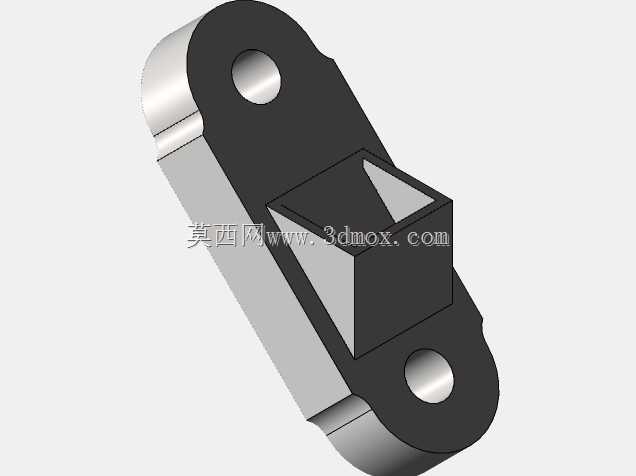

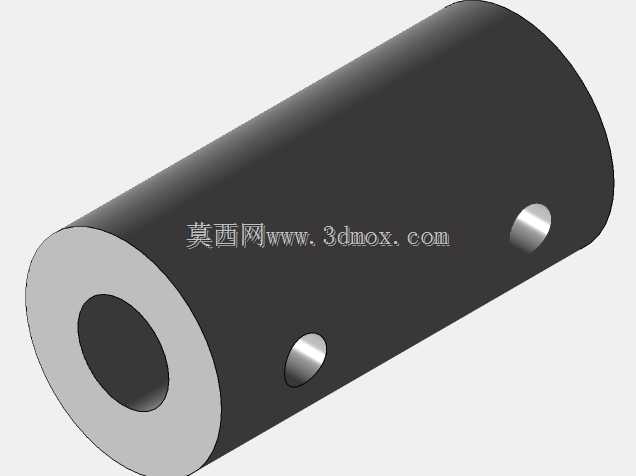

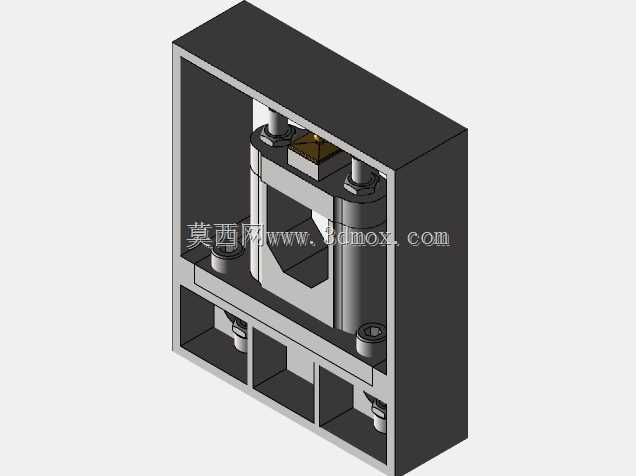

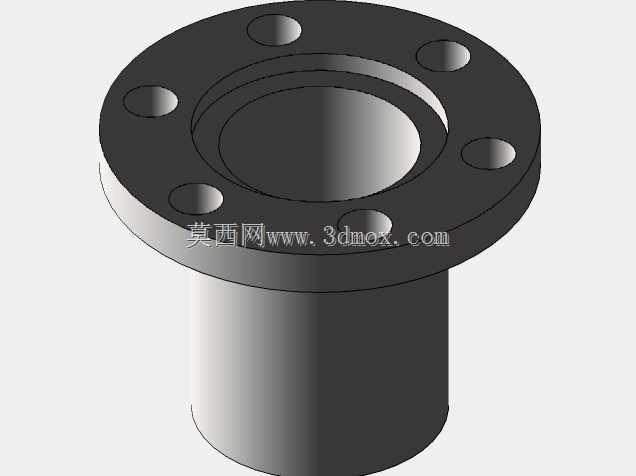

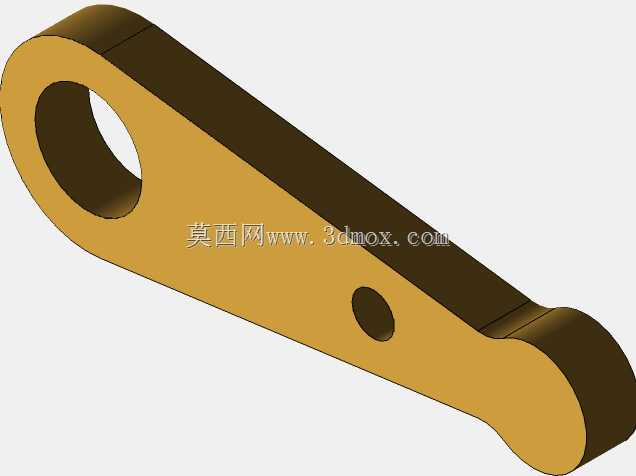

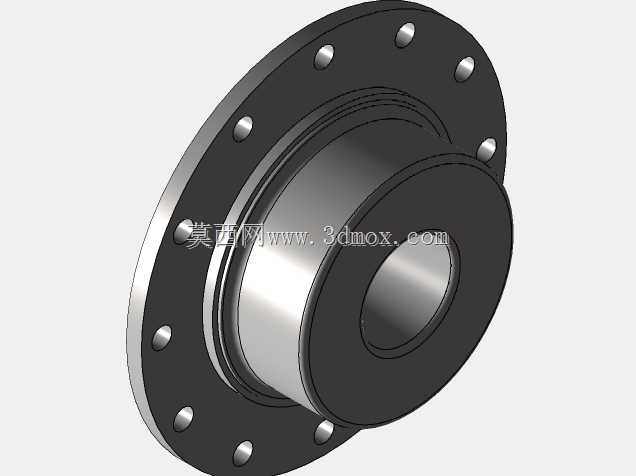

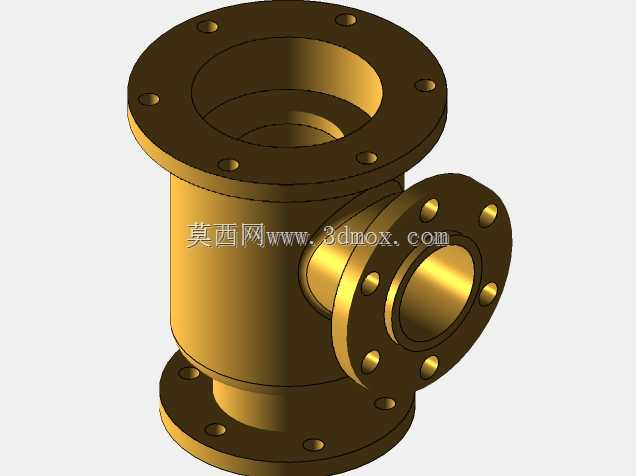

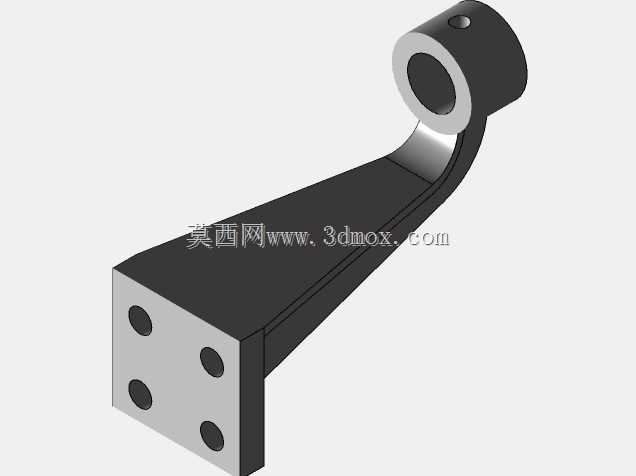

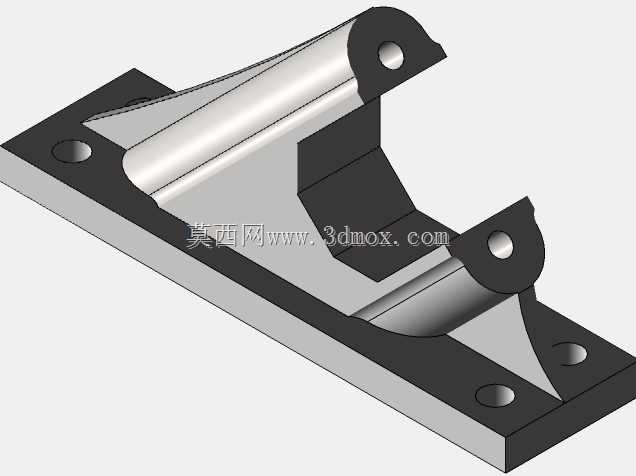

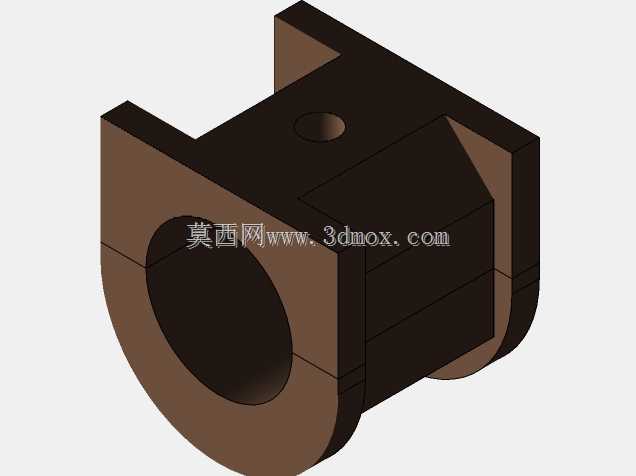

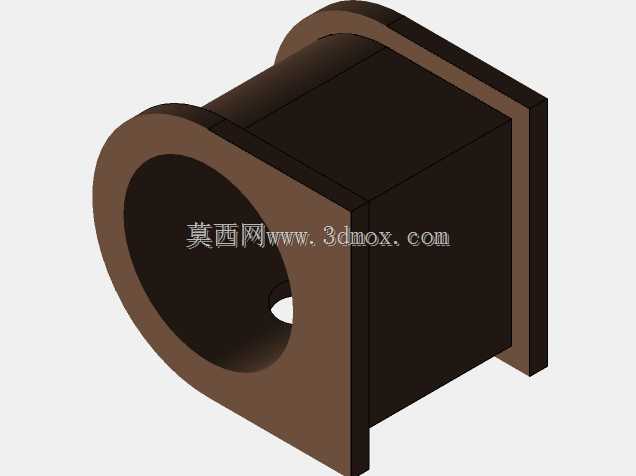

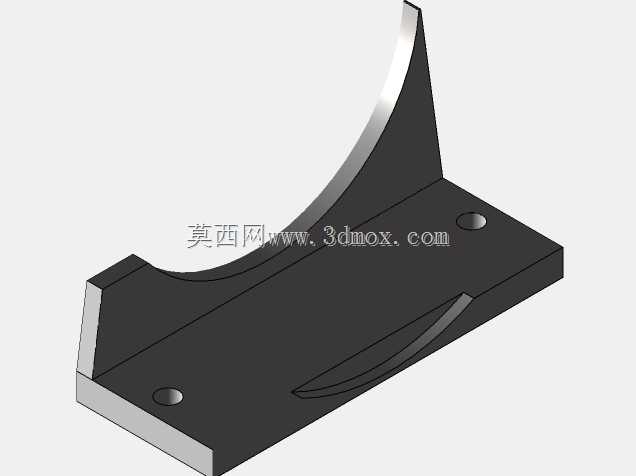

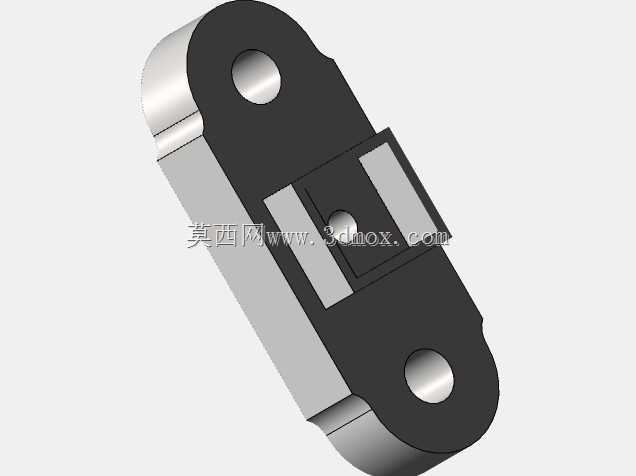

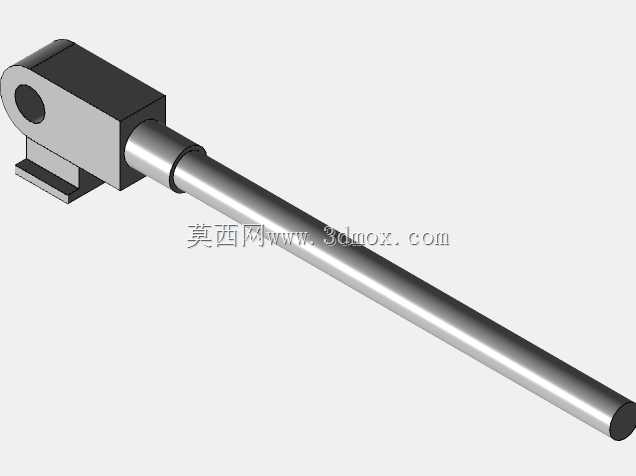

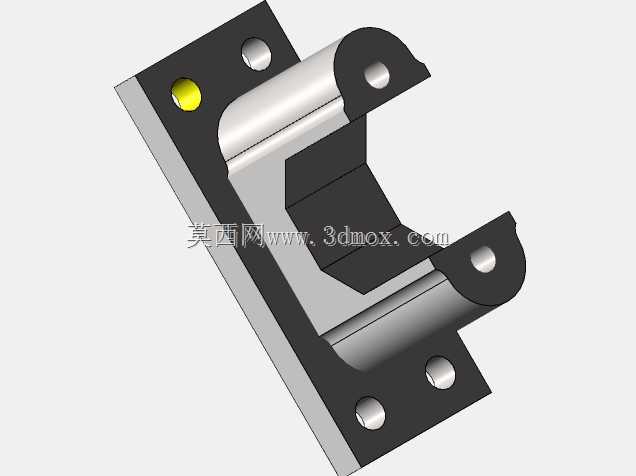

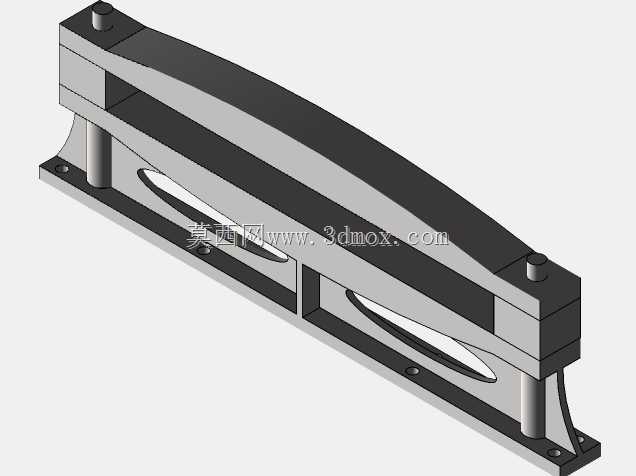

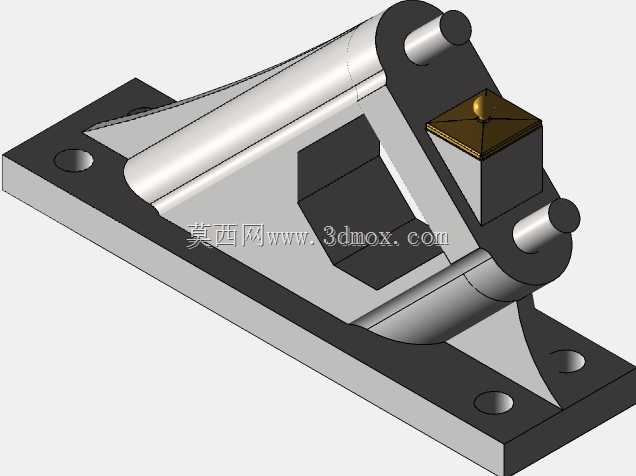

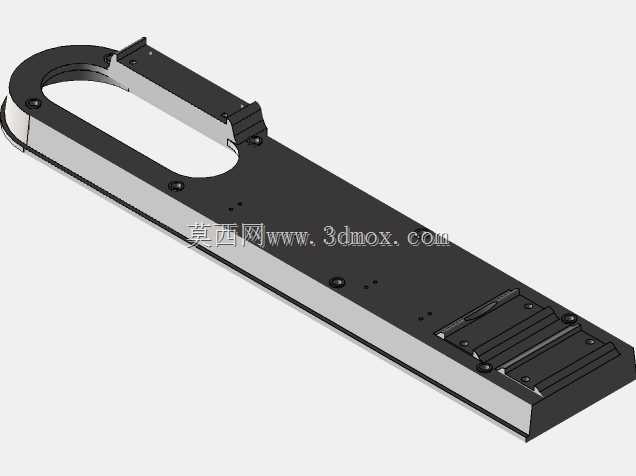

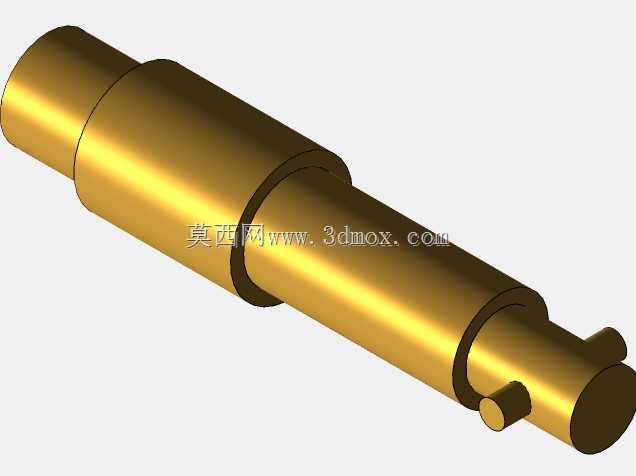

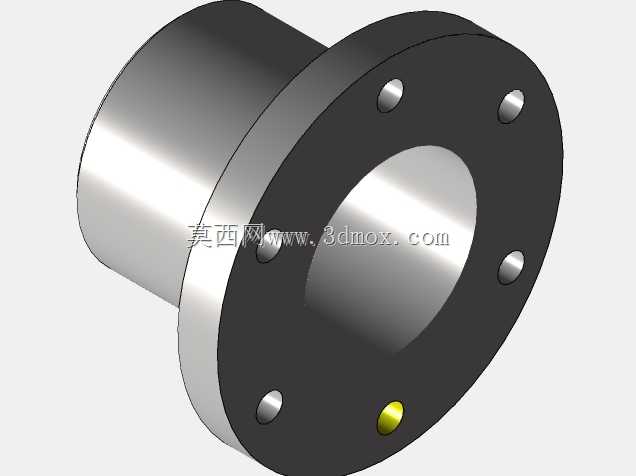

　　设计思路上，整套结构以气缸组件作为核心安装基准，滑阀室与气缸体采用一体化铸造型式的结构设计，减少高压蒸汽的泄漏点位；活塞与连杆之间采用十字头滑块结构过渡，将活塞的直线往复运动精准传递给连杆，避免活塞承受侧向力导致的气缸磨损；曲柄轴采用双支座支撑结构，匹配飞轮的重量与转动惯量，降低轴系的挠曲变形；底座采用长条形铸铁式框架结构，预留了地脚安装的螺栓孔位，可直接固定在混凝土基础或木质安装台架上，所有运动副的间隙都按照实际装配公差预留，保证动态模拟时各部件不会出现卡滞或穿模问题。

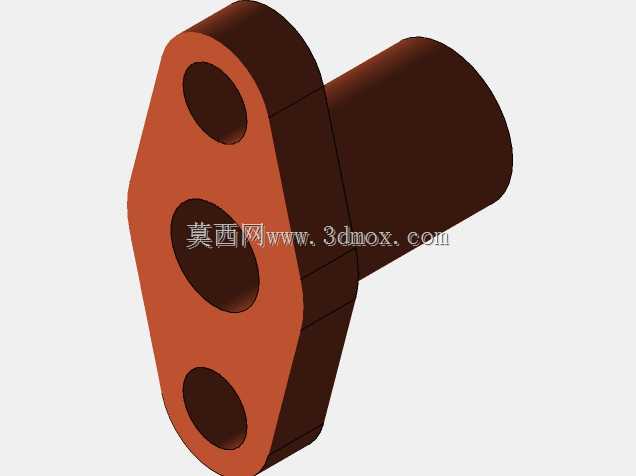

　　外形尺寸与安装边界方面，整套机组沿曲轴轴向的宽度匹配双飞轮的跨距，沿活塞运动方向的长度覆盖气缸、滑阀室、连杆曲柄组件的总行程，垂直方向高度从底座安装面到飞轮顶端的尺寸满足现场安装的净空要求；安装时需注意底座的水平度偏差控制，避免曲柄轴因倾斜产生额外的轴向力，气缸侧需预留蒸汽管路的连接空间，飞轮两侧需预留不小于飞轮半径的安全操作距离，避免运转时人员接触转动部件；各润滑点位的位置都按照实际设备的注油需求预留，十字头滑块、曲柄销、滑阀杆等运动副的位置都可直观看到润滑结构的设计，方便后续维护操作。

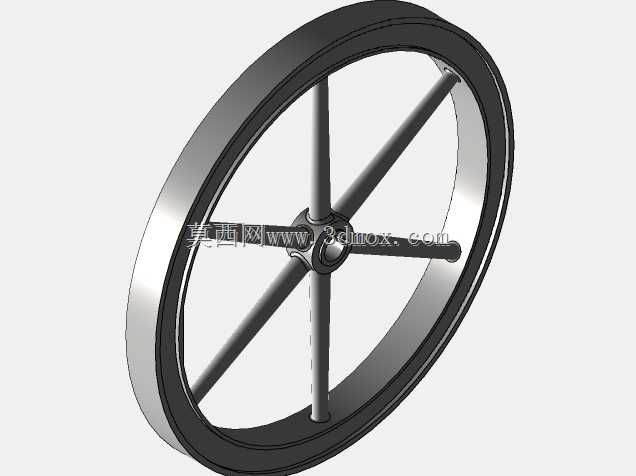

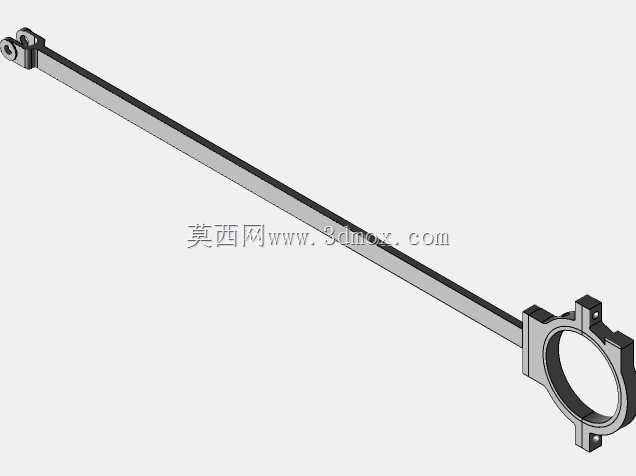

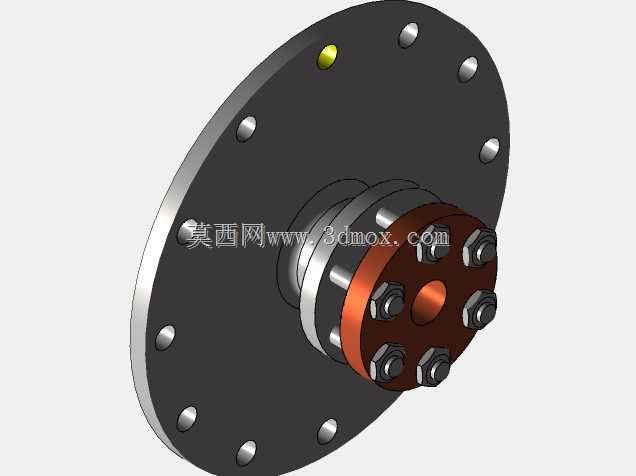

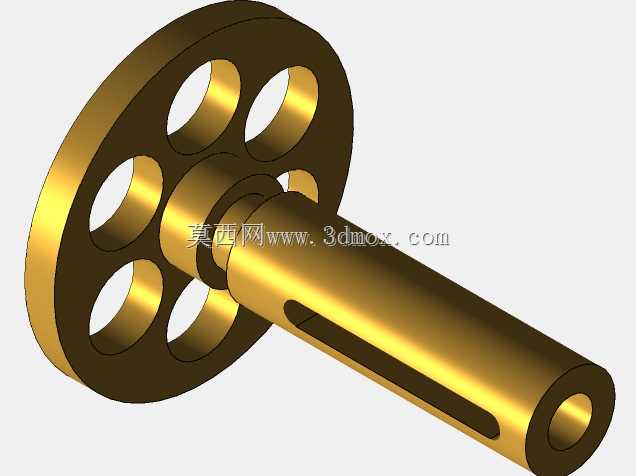

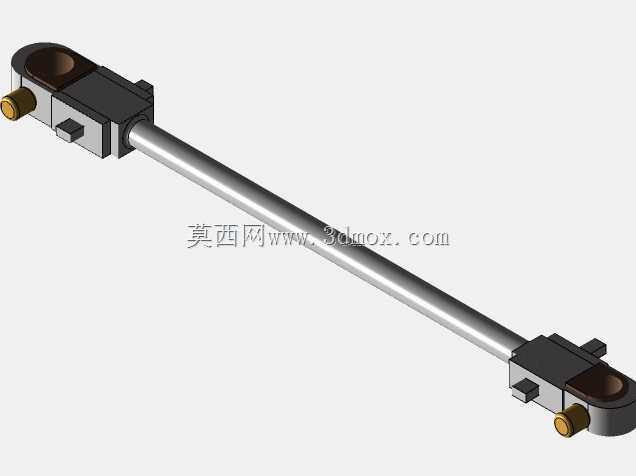

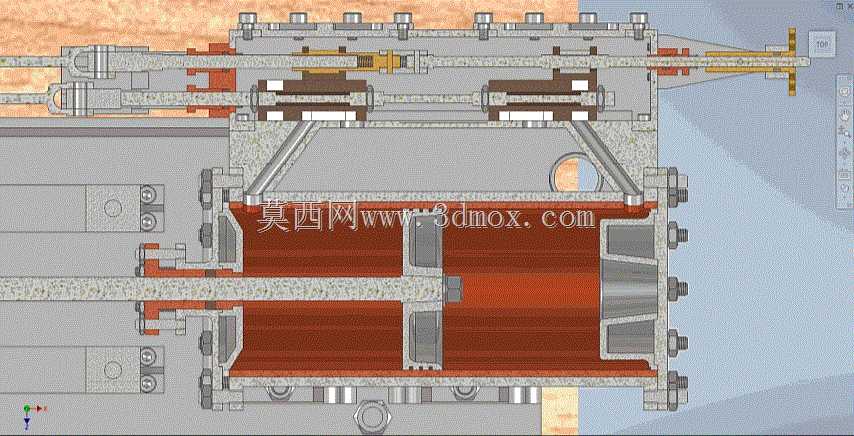

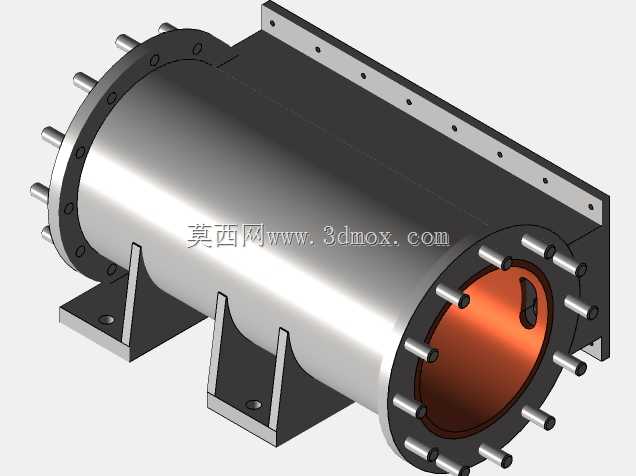

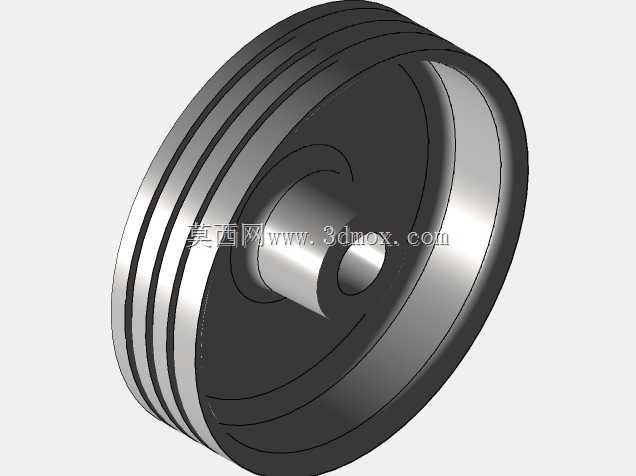

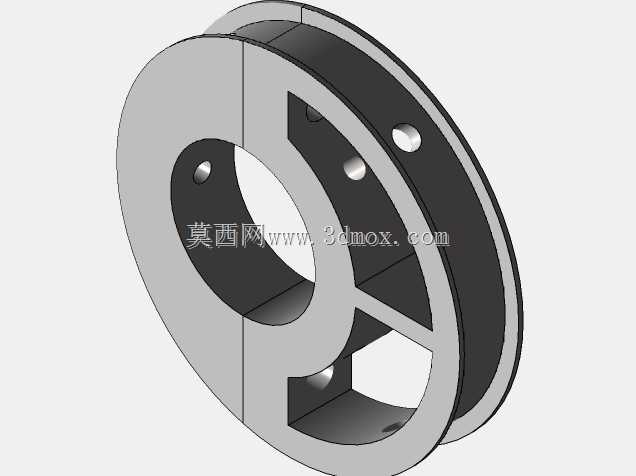

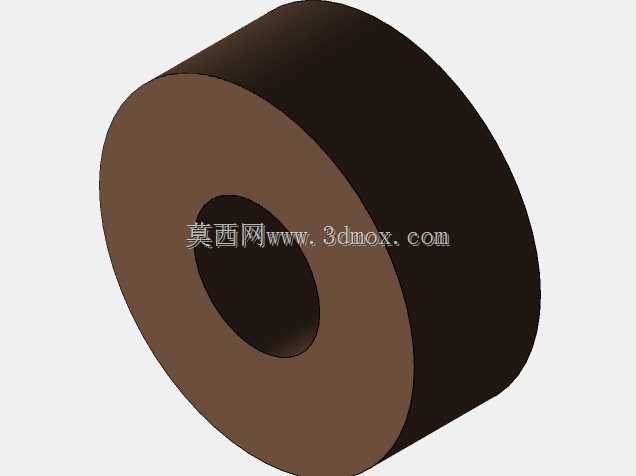

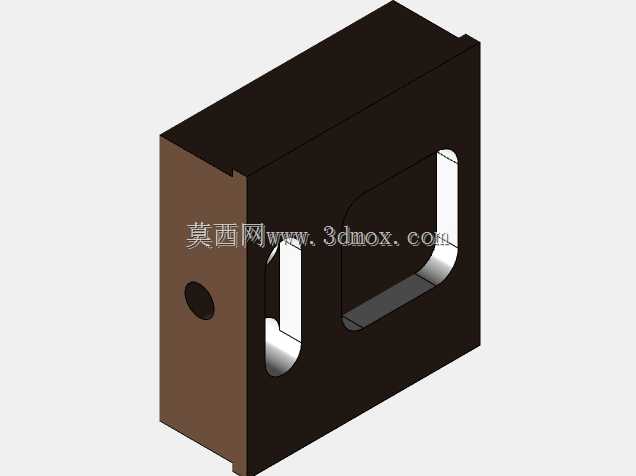

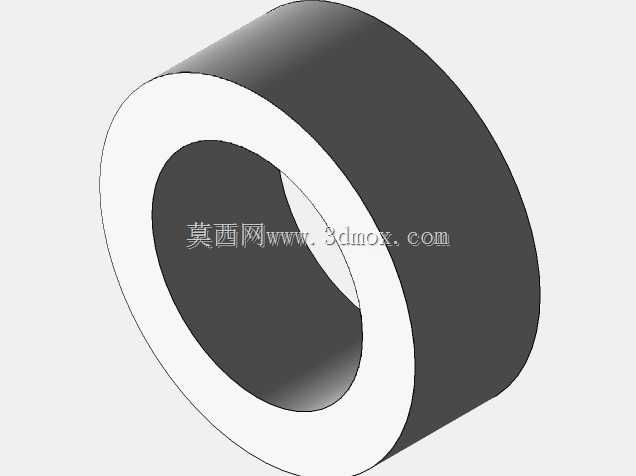

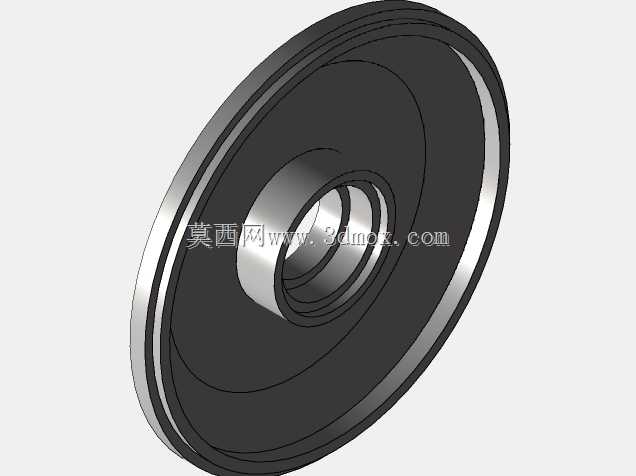

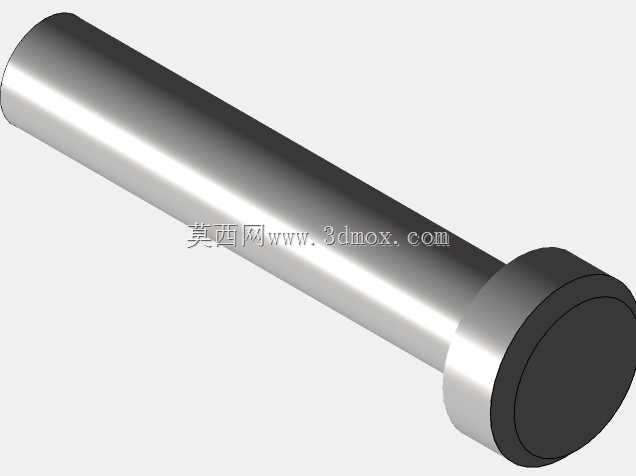

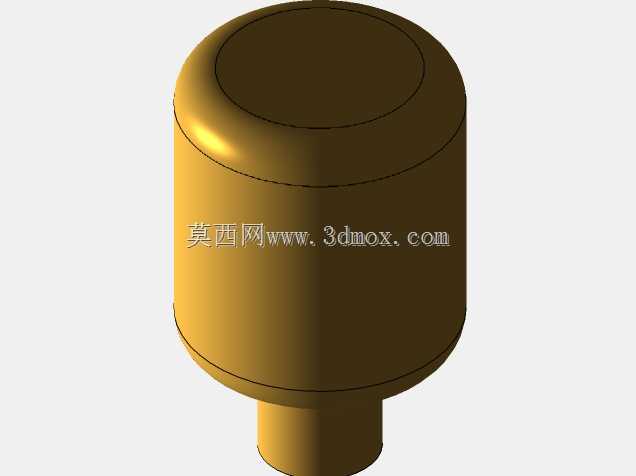

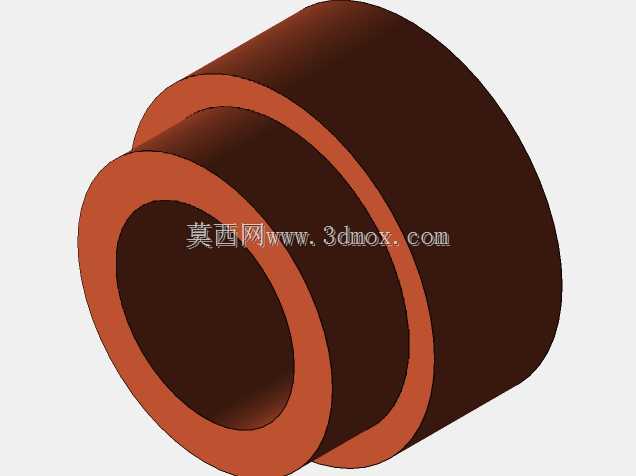

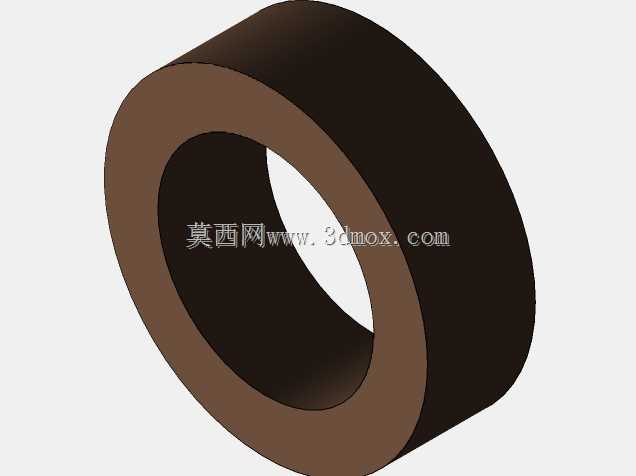

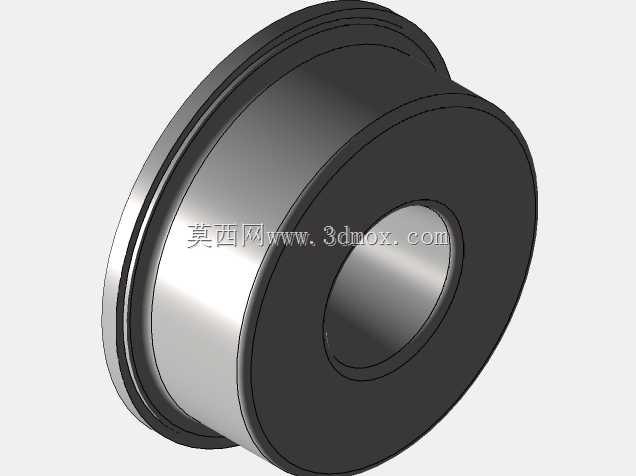

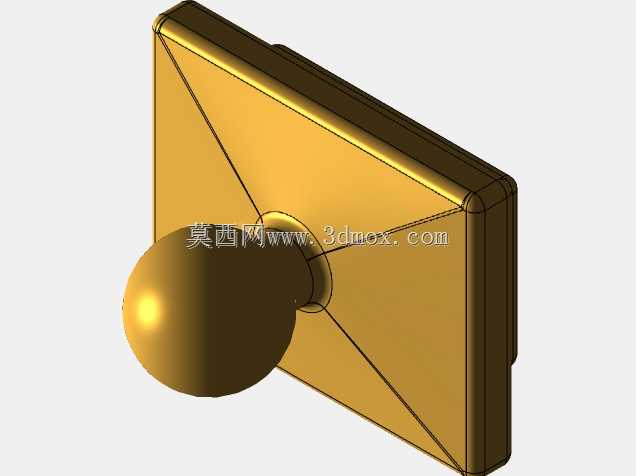

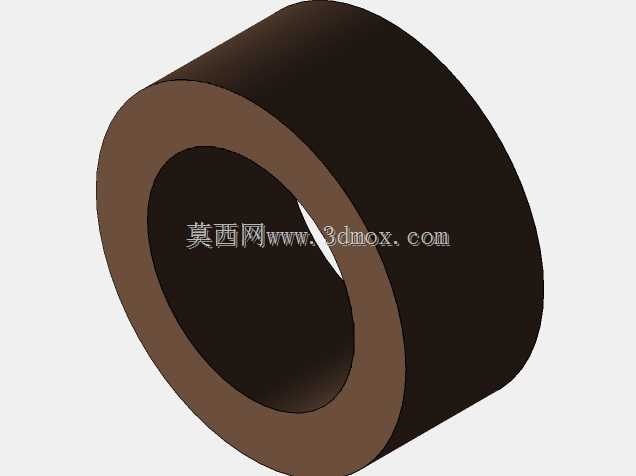

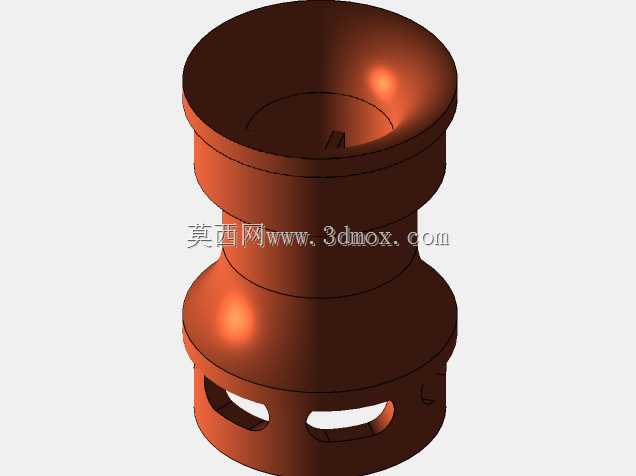

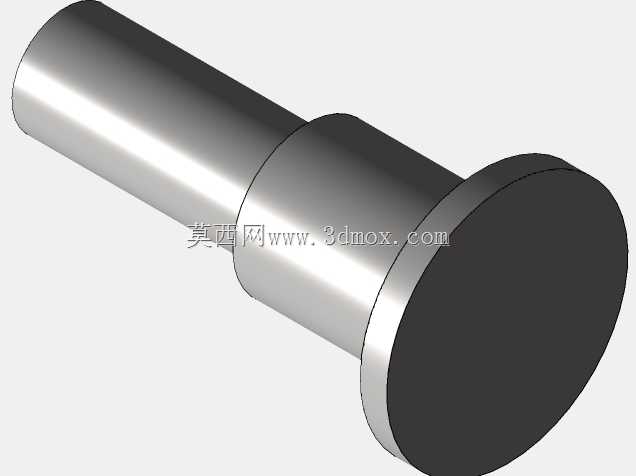

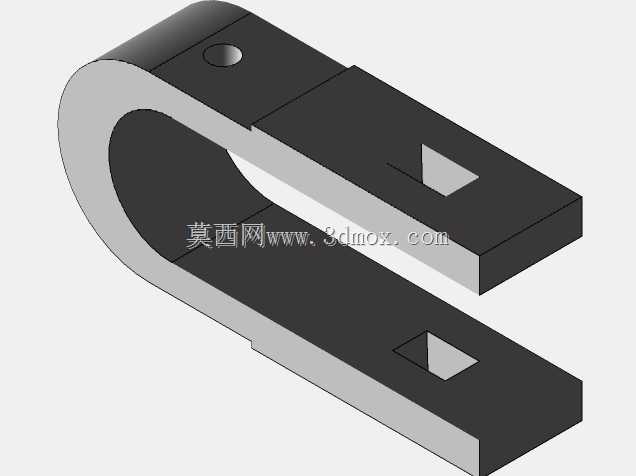

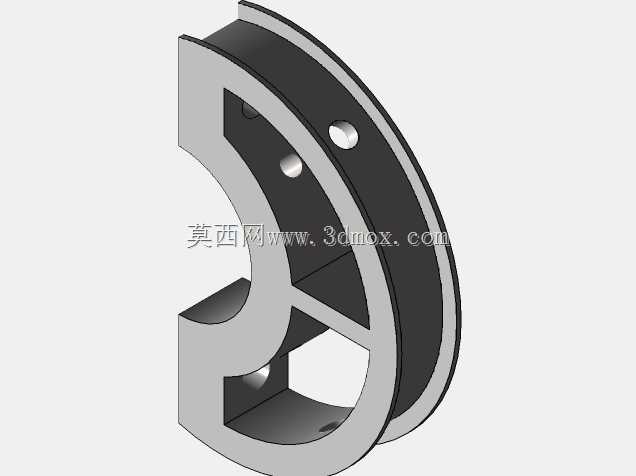

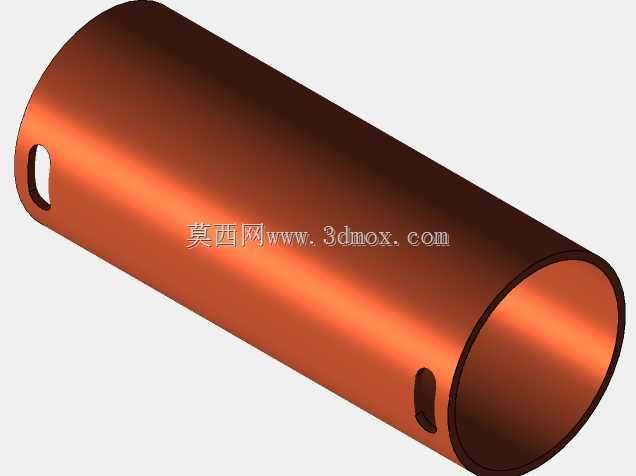

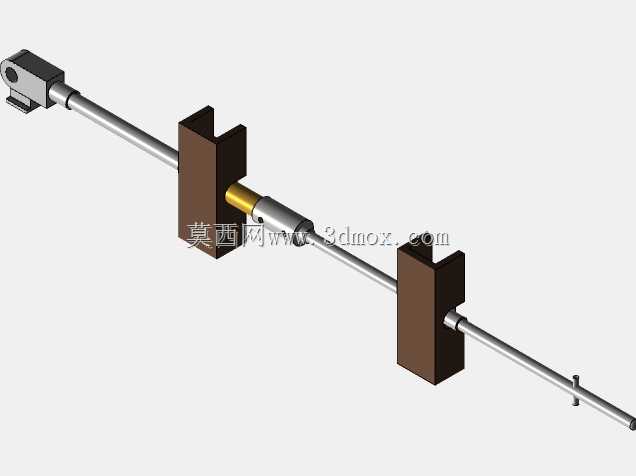

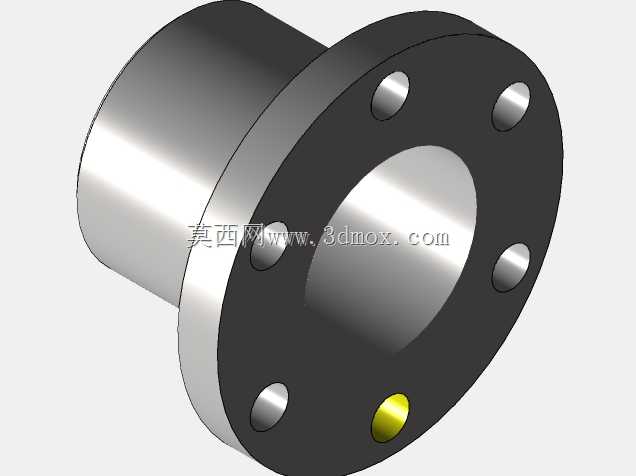

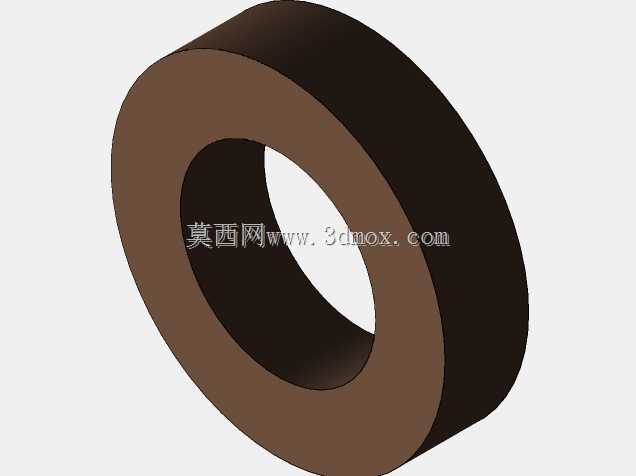

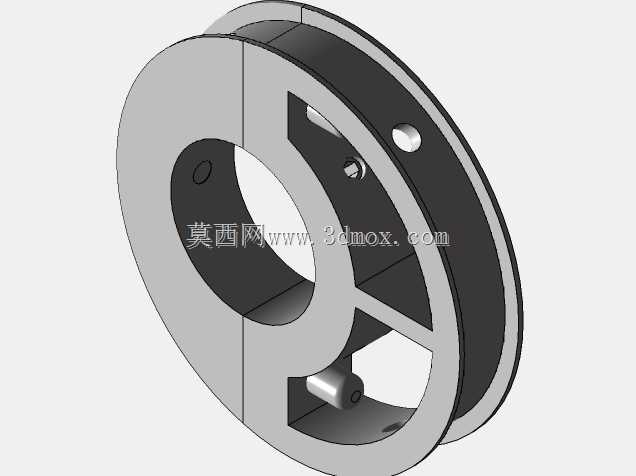

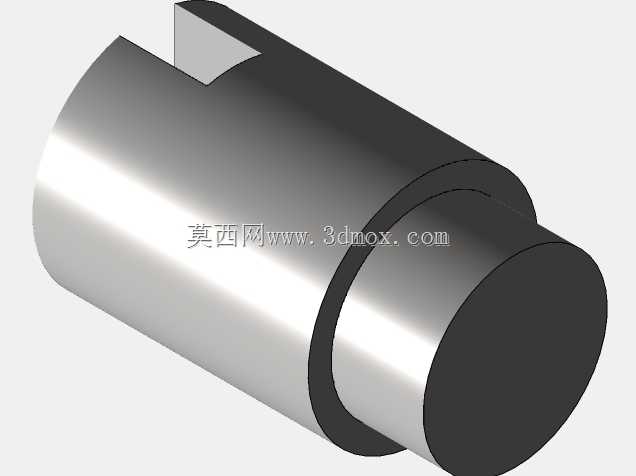

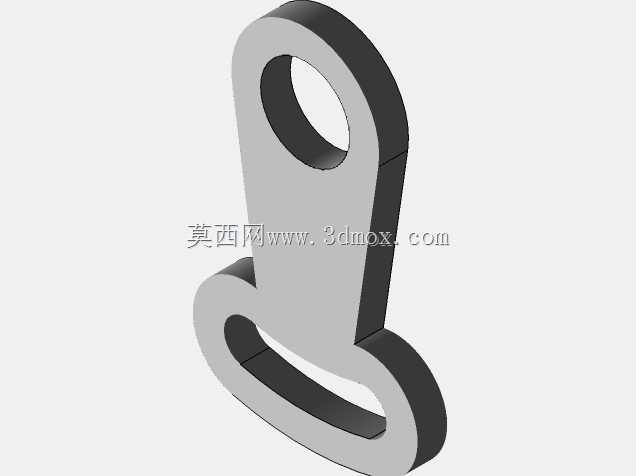

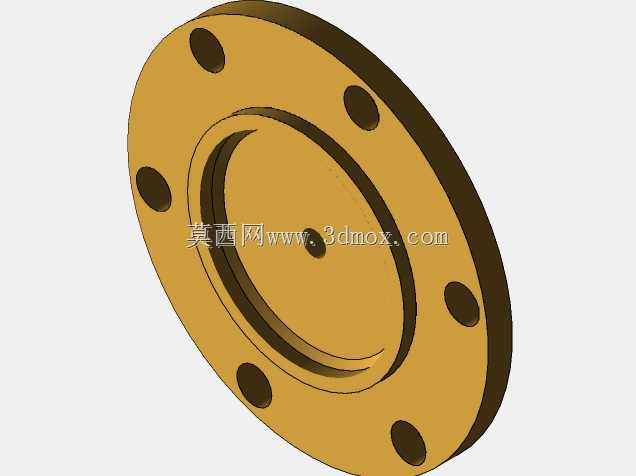

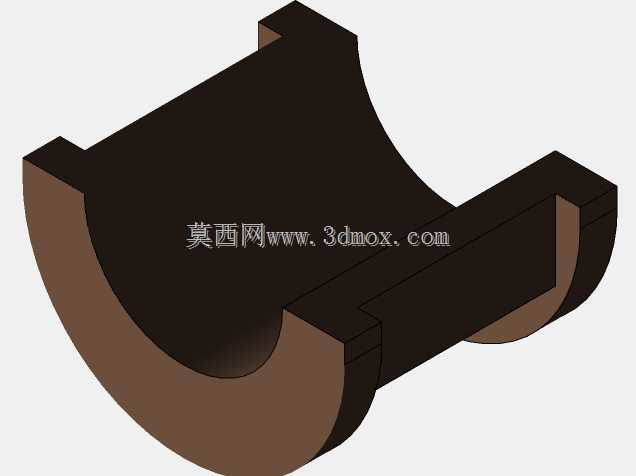

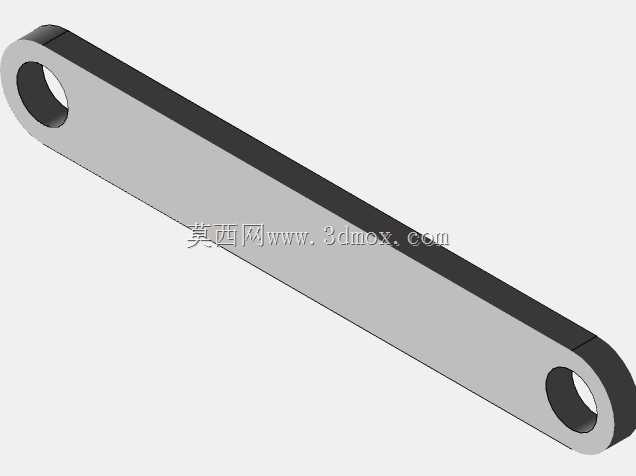

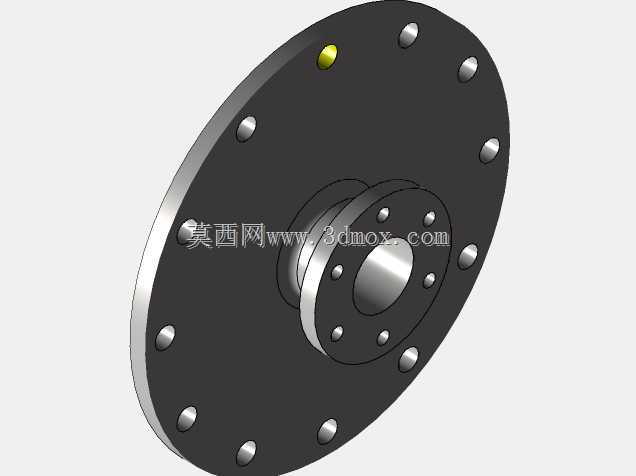

　　从结构细节来看，该模型完整还原了气缸内部的活塞密封结构、滑阀的配气槽道、连杆的大小头轴承结构、飞轮的辐条式减重设计，所有紧固件的位置都按照实际装配逻辑排布，没有多余的结构特征；做动态验证时可以观察到，滑阀的运动与活塞的行程存在固定的相位差，保证进汽、膨胀、排汽、压缩四个冲程的时序准确，高压蒸汽进入气缸后推动活塞移动到设定行程时，滑阀刚好切换气路，将废汽排出同时将另一侧气缸接通高压蒸汽，如此循环实现连续的动力输出，这种结构设计能保证蒸汽的膨胀做功效率，减少不必要的蒸汽损耗，匹配60马力的动力输出需求。
