48针SSOP封装电子元器件三维结构

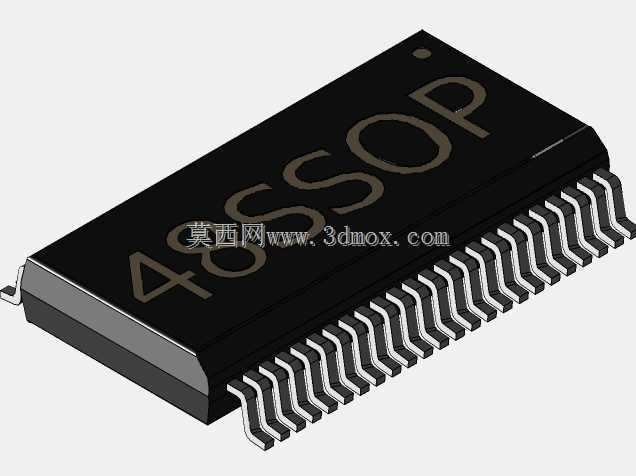

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，表面贴装类集成电路的封装结构建模准确性，直接决定了后期SMT贴片的良率与板卡整体结构的适配度，48针SSOP作为中引脚密度的常用封装形式，广泛应用在接口转换芯片、小型逻辑控制芯片、低功耗驱动类芯片的承载场景中，这类封装的器件大多布置在板卡的信号链路前端或者局部控制单元区域，对安装空间的占用、引脚共面度、焊盘匹配度都有明确的工程要求。做这类封装的三维建模时，首先要明确实际生产中的安装边界：塑封本体的长宽尺寸需要严格对应量产器件的标称公差范围，本体顶部的标识区域做了凹陷式的字符承载面处理，本体边角的注塑倒角不能省略，这部分结构在做板卡干涉检查时，

　　会直接影响周边阻容器件的布置间距，很多新手建模时容易忽略塑封本体与引脚衔接处的台阶结构，实际生产中这个台阶是塑封模流的溢料避让区，在做热仿真分析时，这个区域的空气间隙也会影响器件本体到PCB板面的热传导效率。引脚部分的建模是这类封装结构的核心，48针的引脚均匀分布在本体两侧，每一侧的24根引脚都采用了鸥翼型成型结构，引脚的弯折半径、伸出本体的长度、引脚末端的焊盘接触段宽度，都需要匹配SMT贴片的钢网开口尺寸，建模时不能把引脚做成直片状，要还原实际冲压成型后的弧度，引脚根部与塑封本体的衔接位置做了嵌入式的固定结构，这部分结构是封装制造过程中引脚框架与塑封料结合的位置，在做跌落仿真、振动可靠性分析时，

　　这个结合面的结构特征直接影响仿真结果的准确性。从实际应用场景来看，这类SSOP封装的器件相比同引脚数的QFP封装，整体宽度更窄，适合布置在PCB板的边缘位置，比如工控板的通讯接口旁的收发芯片、家电控制板上的主控辅助芯片、车载小模块里的信号调理芯片，大多会选用这类封装，建模时预留的引脚共面度公差，要匹配常规SMT产线的贴片精度要求，引脚末端的平面度偏差不能超过行业通用的0.1mm阈值，否则在三维模型做虚拟装配时，无法提前识别贴片后虚焊的风险。设计这类封装三维结构的时候，还要考虑生产环节的工艺细节：塑封本体表面的哑光质感是实际塑封料的表面状态，建模时不需要做过度的光亮处理，本体一端的定位圆点是封装的第一引脚标识，这个标识的位置、大小、

　　凹陷深度都要和实际器件一致，方便PCB布局时的引脚序号对应，避免后期生产时出现芯片贴反的问题。另外，引脚的材质特性对应的结构厚度也需要准确还原，常规这类封装的引脚采用铜合金基材镀锡处理，引脚的厚度在0.2mm左右，弯折后的引脚站立高度要匹配常规焊锡膏印刷后的厚度，保证虚拟装配时，引脚与PCB焊盘的接触状态和实际生产一致，很多结构工程师在做板卡整体装配时，容易忽略封装模型的引脚高度，导致后期结构件与板卡的间距计算出现偏差，比如板卡上方的屏蔽罩安装高度，就需要参考最高器件的本体高度，SSOP封装的本体高度通常在1.7mm左右，加上引脚焊接后的锡层厚度，整体高度要控制在2mm以内，这个尺寸边界在做紧凑型设备的结构堆叠时尤为重要，比如TWS耳机的充电盒控制板、便携医疗设备的采集板，内部空间极其紧凑，毫米级的尺寸偏差就会导致外壳装配出现顶壳问题。在做热设计相关的结构验证时，这个封装模型的本体与PCB接触的底面结构也需要准确还原，塑封本体底面并不是完全平整的，中间区域有轻微的内凹，只有四周的边框与PCB板面接触，这部分结构决定了器件工作时的散热路径，大部分热量会通过引脚传导到PCB的铜箔上，小部分通过本体表面对流散热，建模时还原这个内凹结构，才能让热仿真的结果更贴近实际工作状态，避免出现热设计冗余过大或者散热不足的问题。
