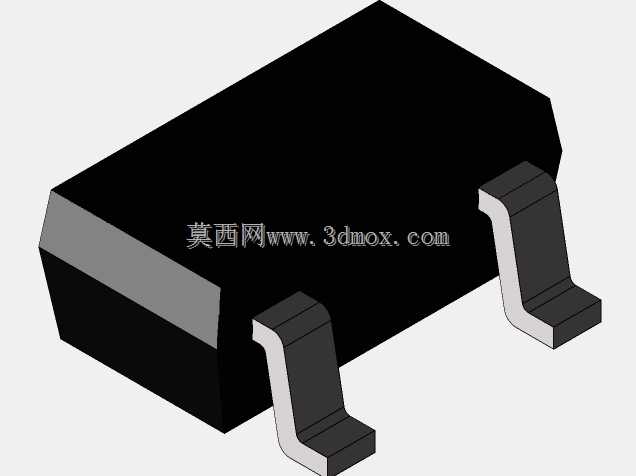

三引脚SOT封装贴片晶体管三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，这类三引脚贴片晶体管是板级电路里最常见的半导体分立器件之一，常被用作小信号放大、电子开关、电平转换、负载驱动等电路功能实现，相比直插封装的同规格器件，它能大幅压缩板上占用空间，适配波峰焊、回流焊等自动化SMT生产工艺，减少人工插件工序的人力投入，也能降低器件引脚在振动工况下脱焊的概率，提升整机产品的长期运行可靠性。

　　从结构设计层面看，这个模型还原了SOT-23类封装的典型外形特征，黑色塑封主体采用环氧树脂模塑料成型，内部包裹半导体芯片与键合引线，三个弯折成型的引脚从封装本体两侧引出，引脚的弯折弧度、伸出长度、引脚间距都严格遵循行业通用的封装规范，建模时特意还原了引脚根部与塑封体结合处的过渡结构，避免实际生产中引脚受力断裂的问题，引脚末端的焊盘区域做了平整化处理，保证焊接时焊锡能均匀铺展，减少虚焊、立碑等SMT焊接缺陷的出现概率。

　　做PCB封装匹配时，需要重点关注几个安装边界参数：首先是塑封本体的长宽高尺寸，要在PCB上预留对应的器件丝印框与禁布区，避免周边过高元件与晶体管本体产生装配干涉；其次是三个引脚的中心间距、引脚宽度、引脚伸出塑封体的长度，这些尺寸直接对应PCB焊盘的设计尺寸，焊盘设计过长会导致焊接时焊锡拉扯引脚造成器件移位，焊盘过窄则会降低焊接强度，影响器件固定可靠性；另外还要注意引脚的共面度要求，建模时三个引脚的底部焊接面处于同一水平面，偏差控制在行业允许的公差范围内，保证贴装时每个引脚都能与PCB焊盘充分接触。

　　在实际电路应用中，这类小功率贴片晶体管的散热主要依靠引脚与PCB焊盘连接后通过铜箔散热，所以建模时也还原了引脚与塑封体内部框架的连接结构，帮助硬件工程师在做热设计时评估器件的散热路径，在大电流开关应用场景下，可以适当加大对应引脚的PCB铜箔面积，提升器件的载流能力与散热效率，避免器件因过热出现性能衰减甚至失效。

　　做整机结构堆叠设计时，这类器件的高度尺寸是重点校核项，尤其是在超薄消费类电子产品里，塑封本体的顶部高度要与外壳内壁预留足够的安全间隙，避免外壳装配时挤压器件本体，造成塑封开裂、内部芯片损坏或者引脚短路的问题；同时在做三防漆涂覆、灌封等工艺设计时，这个模型的外形结构可以帮助工艺工程师评估涂覆范围、灌封胶流动路径，保证器件表面的防护层覆盖均匀，又不会因为胶层厚度影响周边元件的装配。

　　对于三维建模从业者来说，搭建这类标准封装元件模型时，不需要追求内部芯片的细节还原，重点是保证外部装配尺寸的准确性，包括塑封体的倒角、引脚的弯折半径、引脚表面的镀层区域特征都要尽量还原实际器件的状态，这样在做整机虚拟装配、干涉检查时才能得到准确的结果，避免实际生产中出现装配不上、焊接不良等问题；另外这类通用元件的模型可以纳入企业标准元件库，在不同项目的PCB设计、结构设计中重复调用，减少重复建模的工作量，提升整体研发效率。

　　在工业控制类设备的板卡设计中，这类晶体管常被用在IO端口的信号调理、继电器驱动、指示灯控制等电路中，因为贴片封装的抗振动性能优于直插器件，在设备运行产生持续振动的工况下，能保持更稳定的电气连接，减少设备运维过程中的器件更换频率；在汽车电子的ECU模块里，这类器件需要满足更宽的工作温度范围，对应的封装结构也会做耐温设计，模型里的塑封体与引脚结合结构也能体现出这类高可靠性要求的设计特征，帮助工程师在选型阶段快速判断器件封装是否符合应用场景的可靠性要求。
