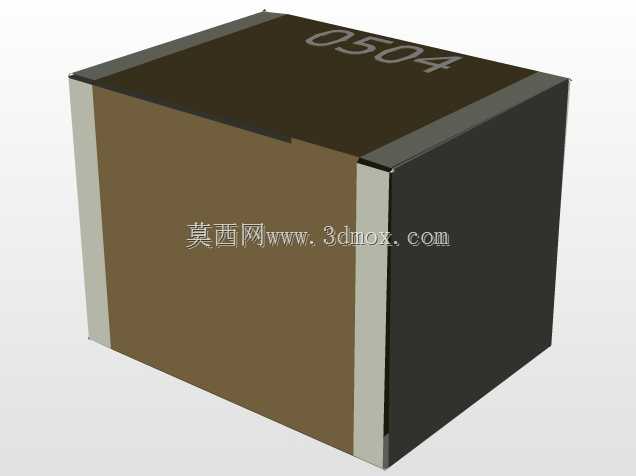

0504封装SMT贴片式电容器三维结构

　　在消费电子、工业控制板卡、汽车电子控制器的表面贴装产线中，0504封装规格的贴片电容是板级电路里用量极大的基础被动元件，这类元件的三维建模精度，直接影响PCB Layout阶段的器件干涉检查、SMT钢网开孔设计、回流焊治具的适配精度，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模细节，往往只拉一个方块代替，等到试产阶段才发现元件高度与周边屏蔽罩、结构件发生干涉，或是焊盘与元件本体的偏移量设置不合理，导致回流焊过程中出现立碑、偏移等焊接缺陷。这款0504贴片电容的建模，完全按照实际量产元件的尺寸公差做了还原，本体采用长方体切角结构，顶部的丝印标识位置与实际元件一致，两端的端电极厚度、

　　伸出长度都严格遵循行业通用的封装尺寸规范，没有做过度的简化处理。从实际应用场景来看，这类电容通常承担电源回路去耦、信号滤波、高频旁路的功能，在高密度PCB设计中，0504封装的尺寸优势非常明显，相比更大封装的电容，它能在有限的板卡空间内布置更多的去耦点，贴近芯片电源引脚布置，缩短电流回路路径，降低电源阻抗，尤其是在高速数字电路、射频前端电路中，元件的安装位置精度、本体与焊盘的匹配度，会直接影响电路的高频性能表现。建模过程中，特意区分了陶瓷本体与金属端电极的结构边界，端电极的三个面包覆结构做了准确还原，没有做成简单的两个方块贴在本体两端，这一点对于做焊接仿真、应力分析的工程师来说非常重要，因为端电极与陶瓷本体的结合处，

　　是回流焊过程中热应力集中的位置，也是板卡受外力弯折时最容易出现开裂失效的位置，准确的结构模型能帮助工程师在做板级可靠性仿真时，得到更贴近实际的应力分布结果。从安装边界来看，这款电容的焊盘尺寸设计、元件与周边元件的安全间距都符合IPC相关标准，建模时预留的焊盘外延量、元件本体与丝印框的距离，都能直接导入PCB设计软件作为封装参考，不需要二次调整尺寸。很多结构工程师在做整机装配时，容易忽略这类表贴元件的高度公差，这款模型的本体高度按照行业常规的厚膜陶瓷电容的公差范围做了设定，在做结构件与PCB的间距检查时，能直接作为高度参考，避免出现结构件压到元件本体的问题。另外，模型的倒角细节也做了还原，实际量产的贴片电容本体边缘并不是锐利的直角，

　　而是有微小的工艺倒角，这部分细节虽然不影响整体尺寸，但在做高精度的装配干涉检查、产线视觉定位算法验证时，准确的倒角结构能让仿真结果更贴近实际生产状态，不会因为模型边缘过于锐利，导致视觉检测系统的识别阈值设置出现偏差。在SMT产线的吸嘴选型环节，准确的元件顶部平面尺寸、表面平整度模型，也能帮助工艺工程师提前评估吸嘴的吸附位置，避免因为吸附点偏离中心，导致贴装过程中元件偏移，尤其是在高速贴片机的应用场景中，元件的重心位置、顶部吸附面的平面度，直接影响贴装精度与良率，这款模型的重心位置与实际元件一致，能直接用于贴装过程的运动仿真，验证不同贴装速度下的元件姿态稳定性。
