2米业余无线电卫星打蛋器全向天线

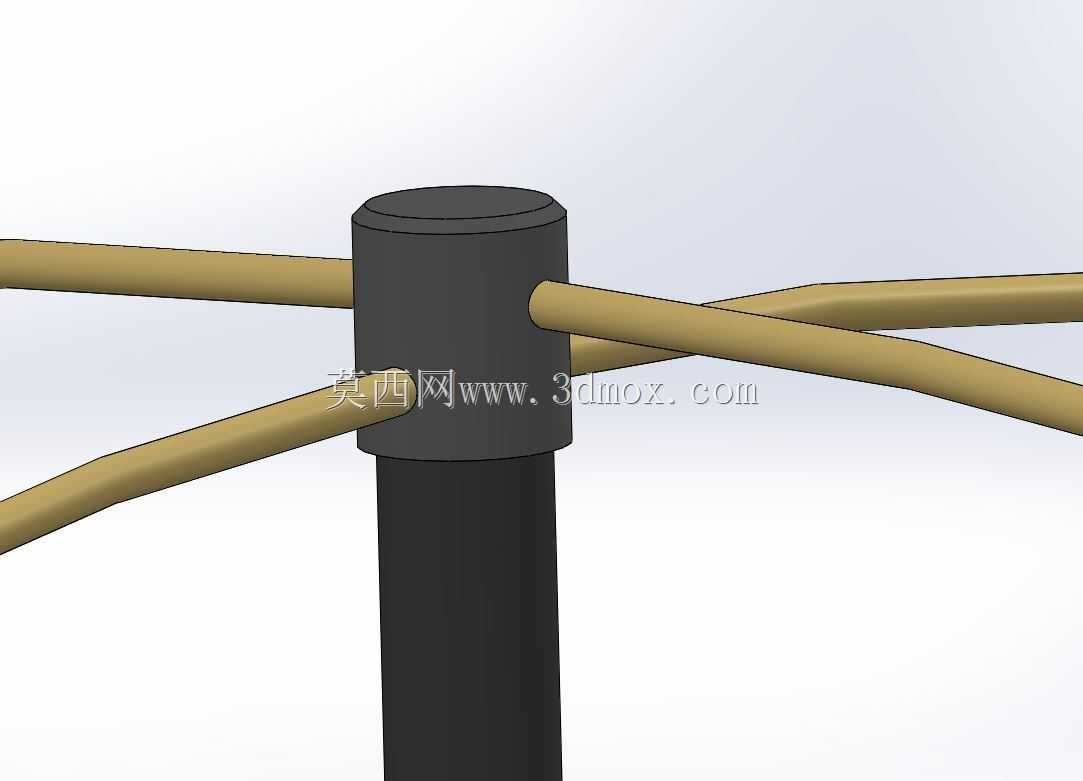

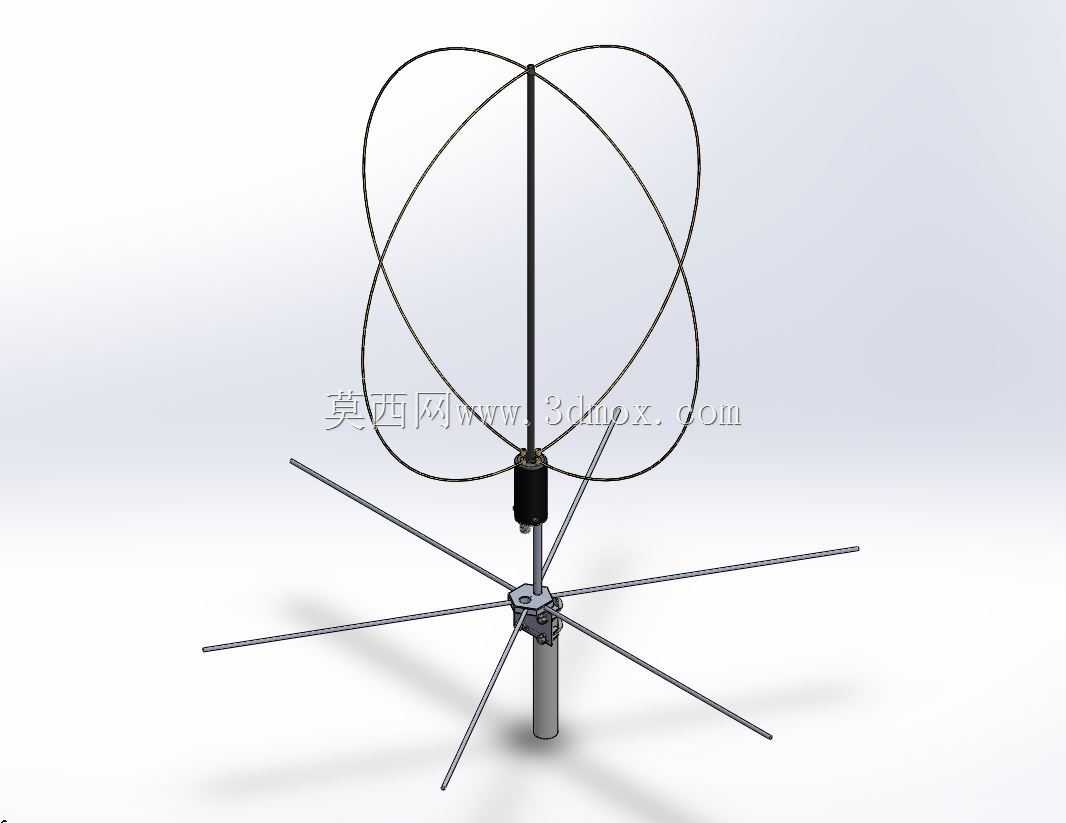

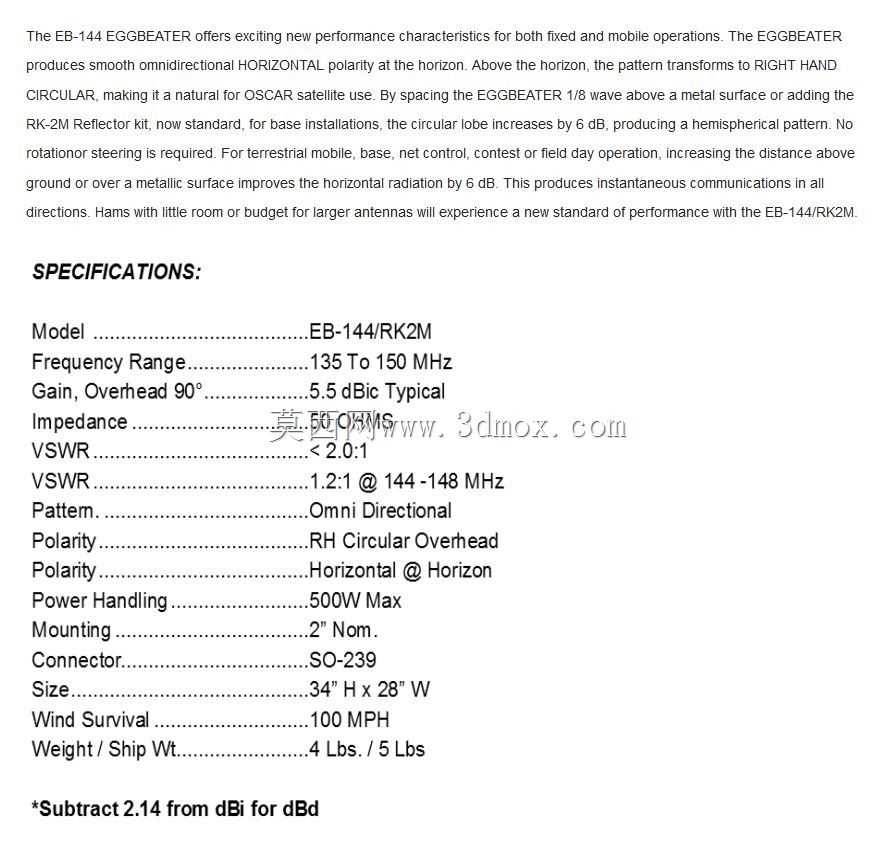

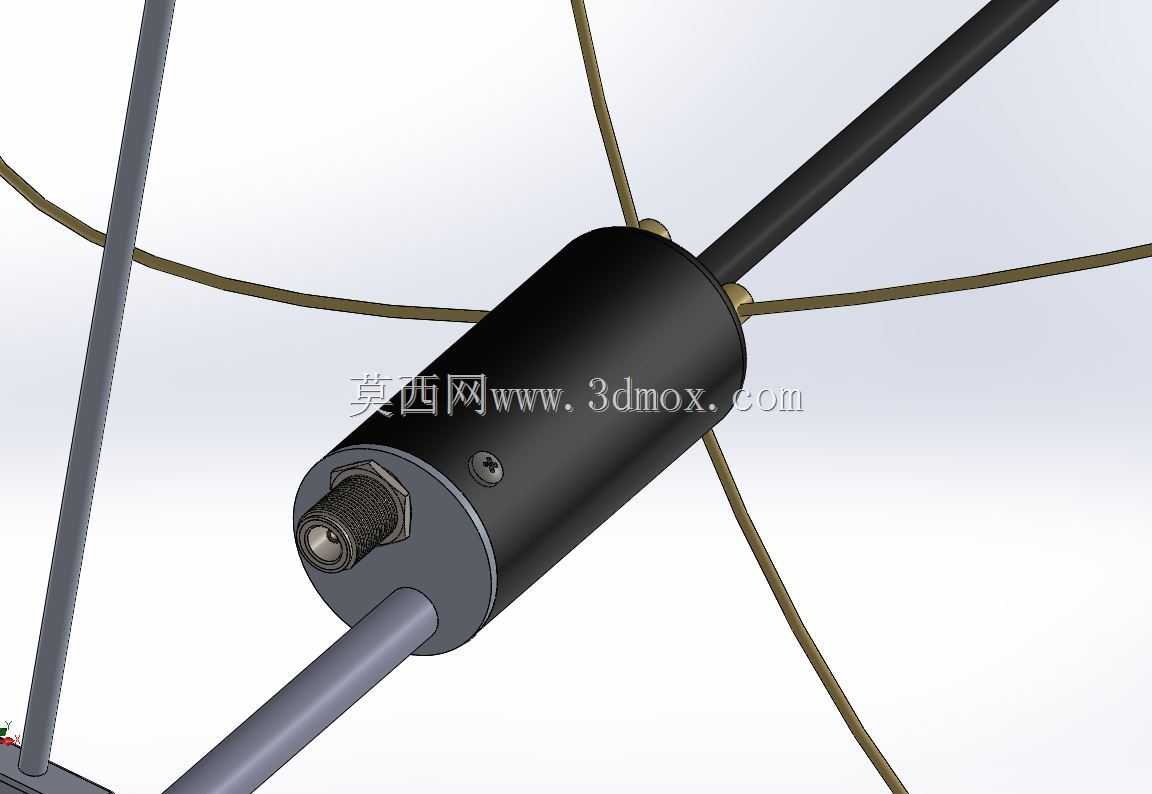

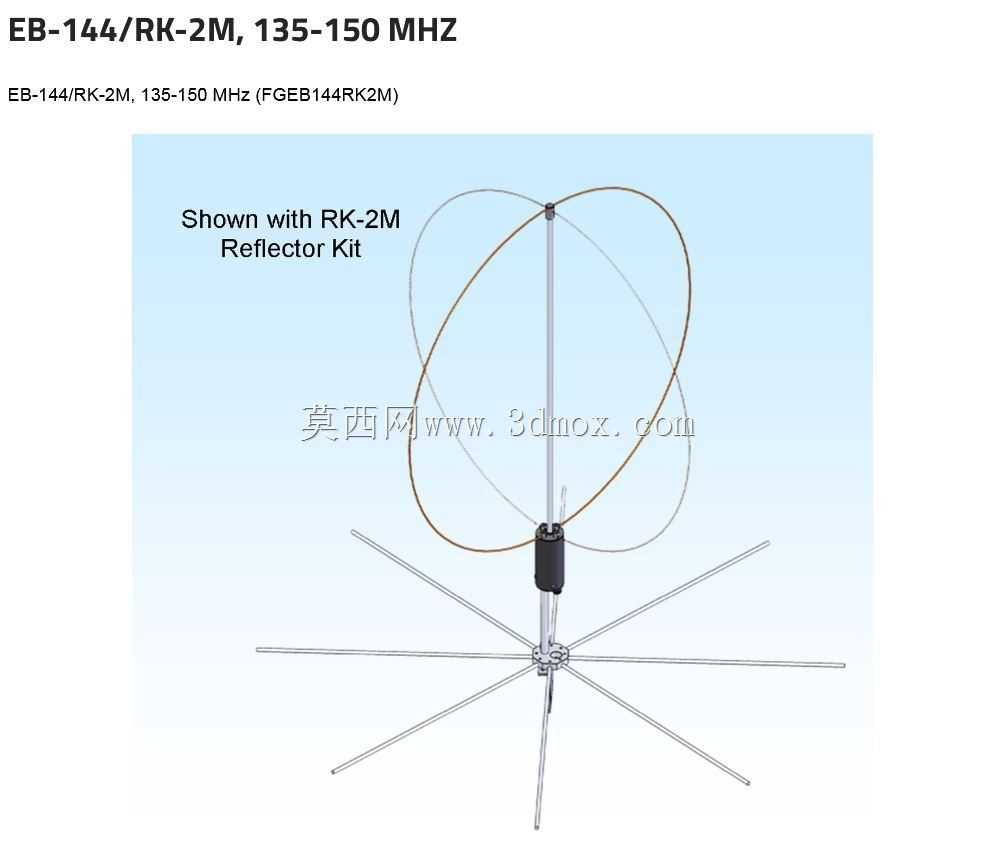

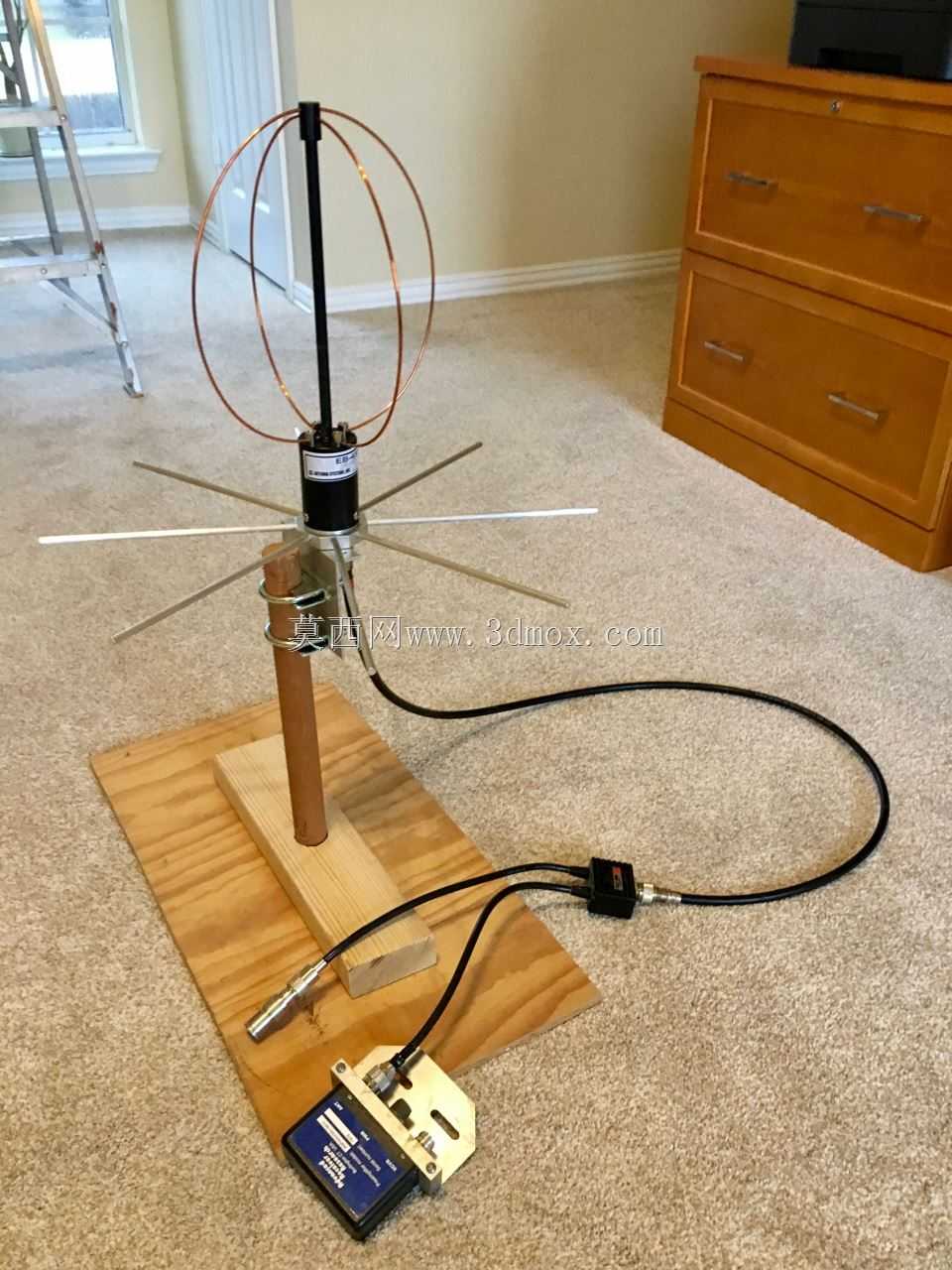

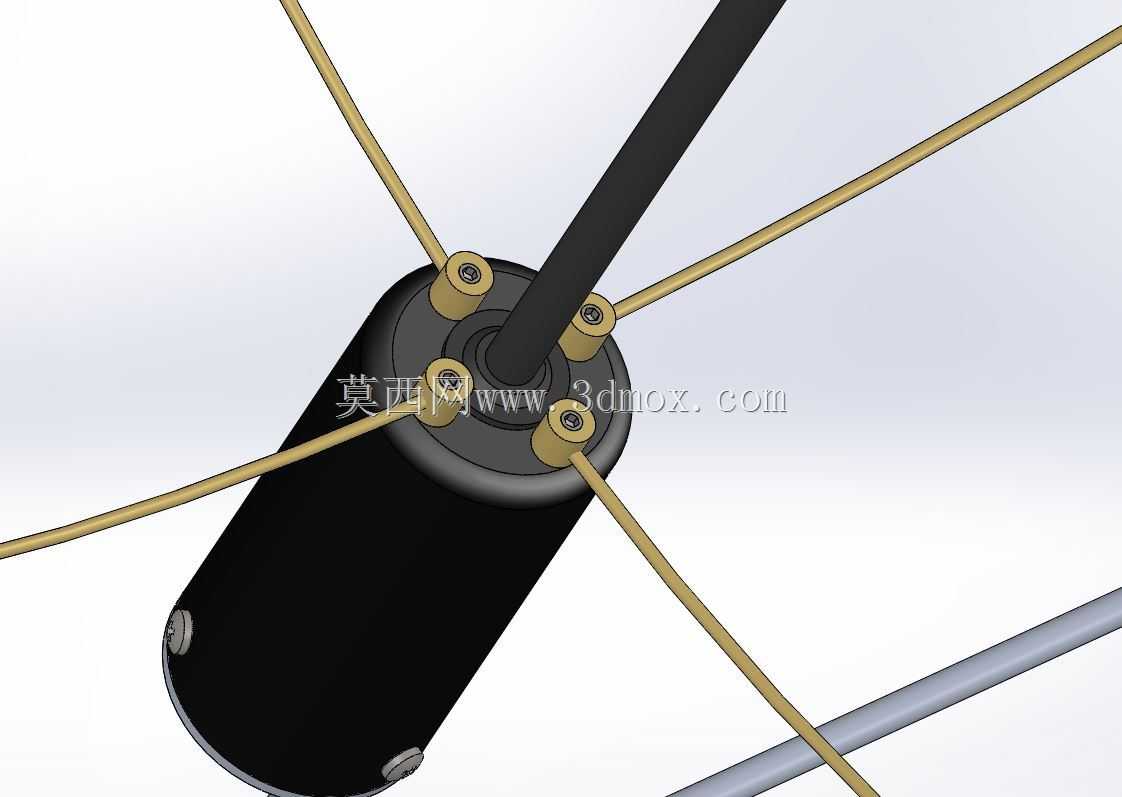

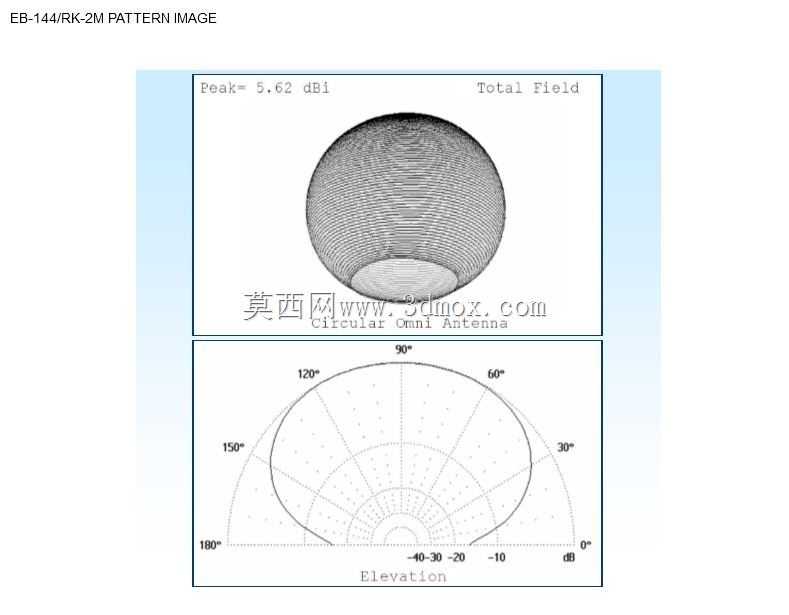

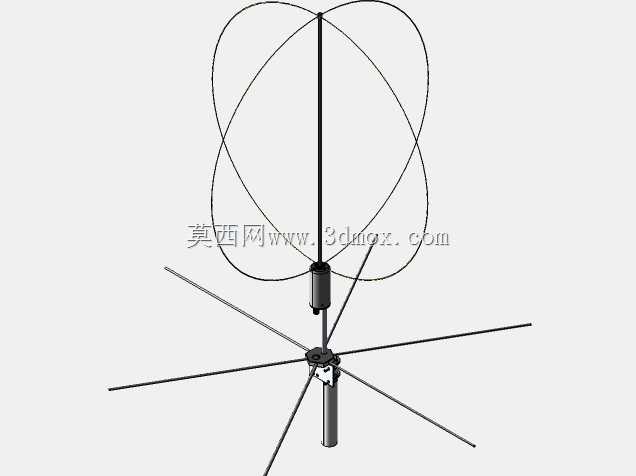

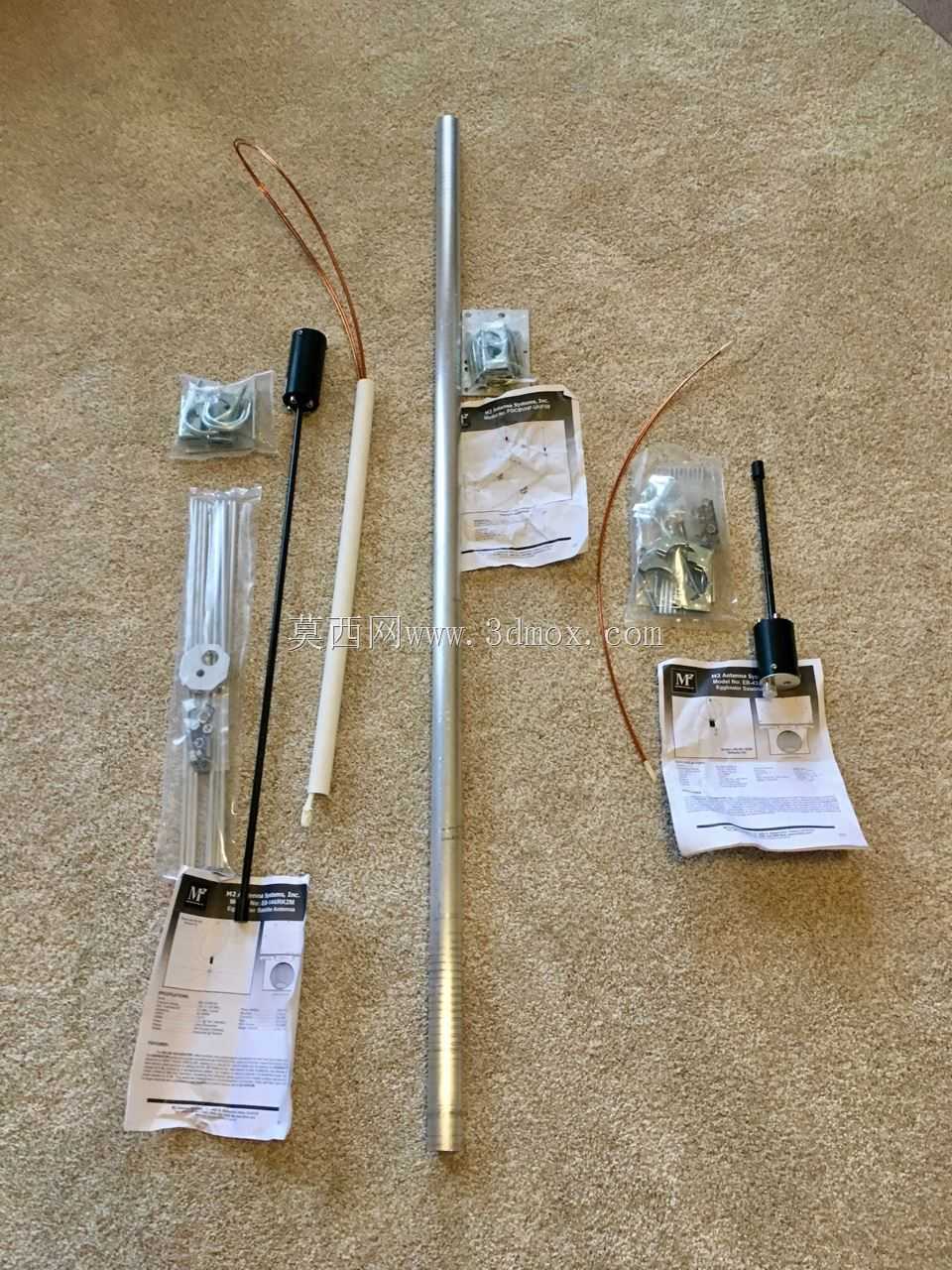

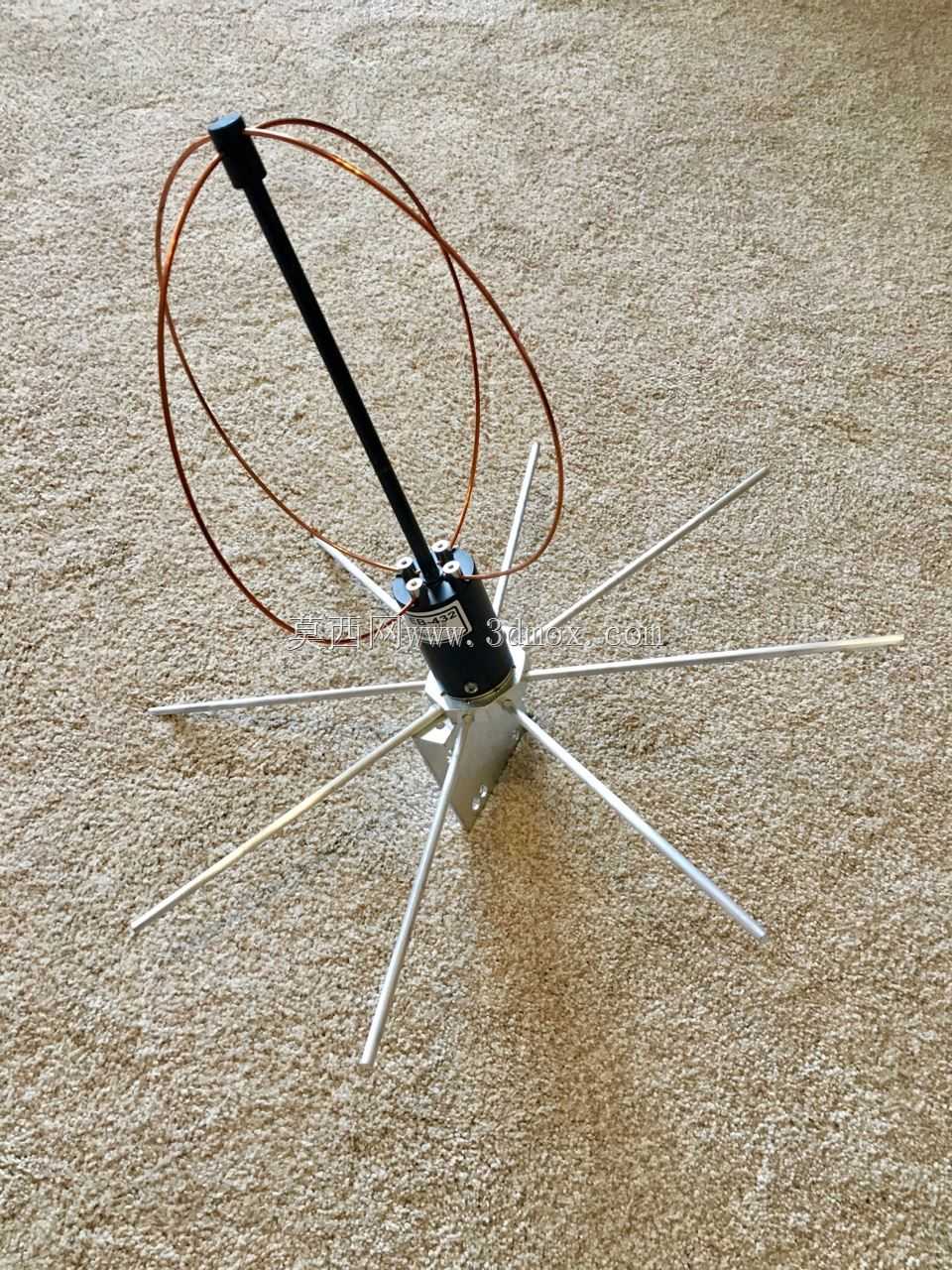

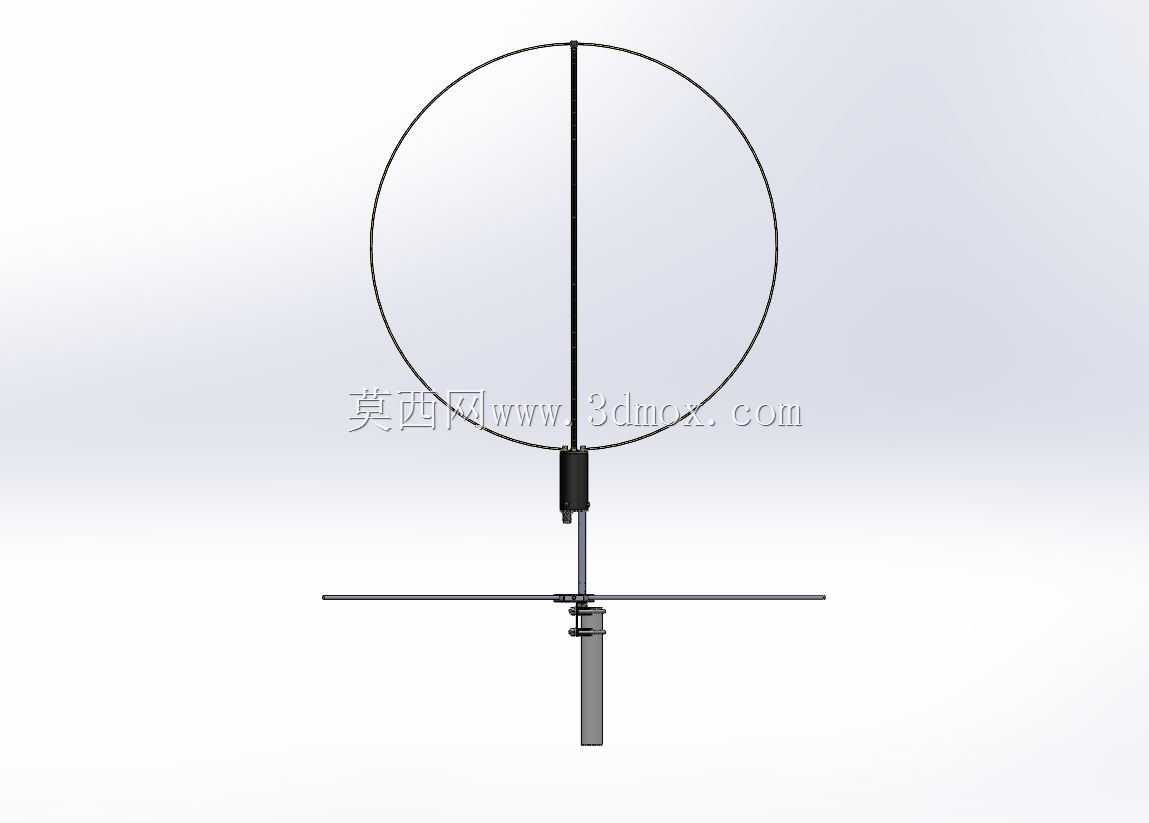

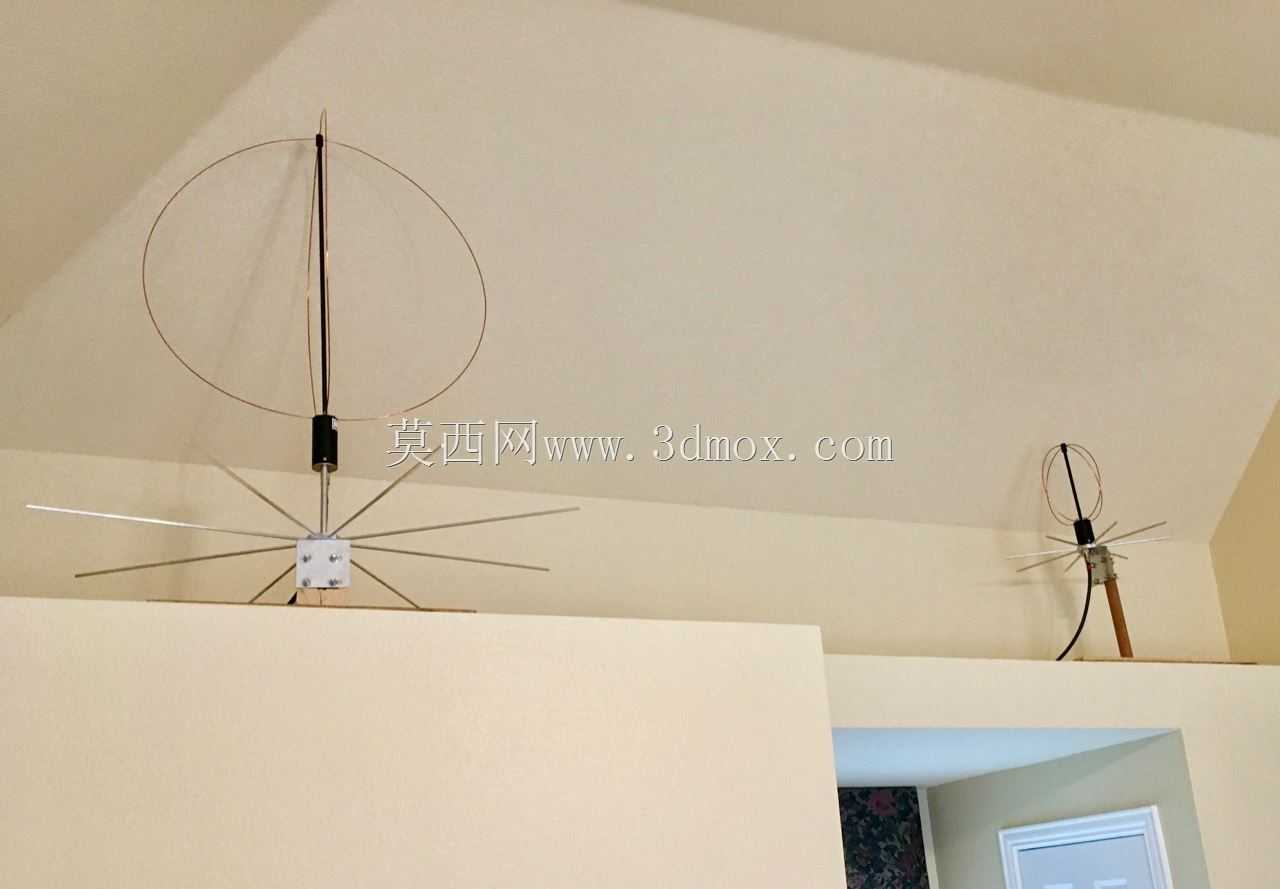

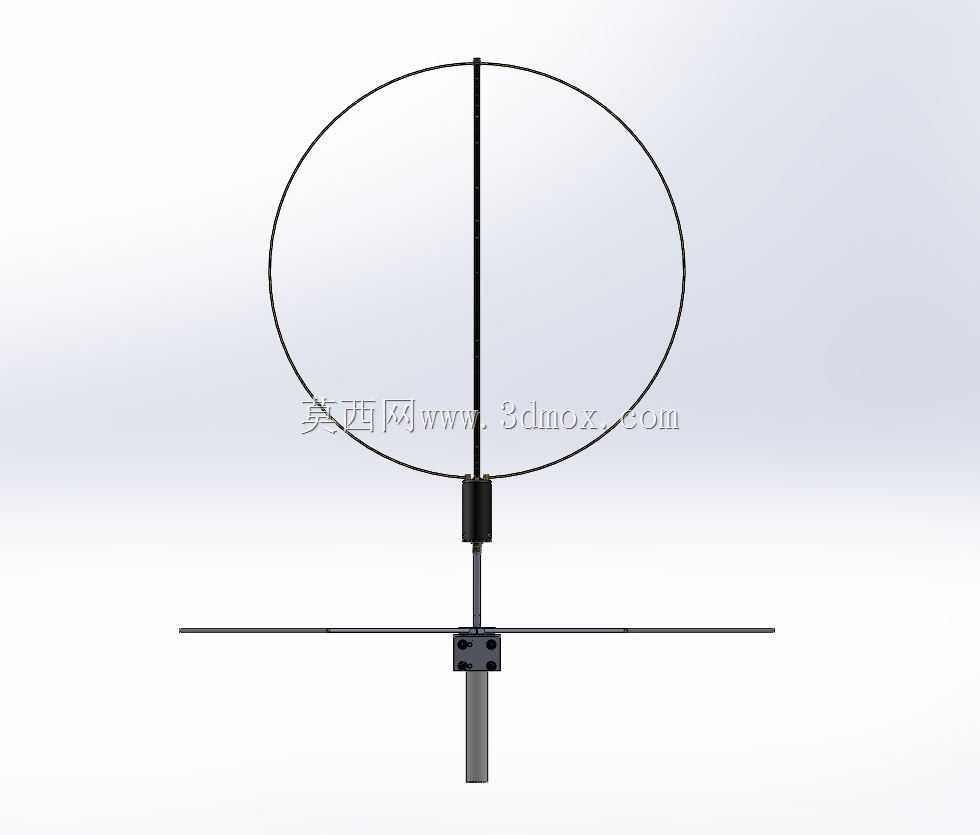

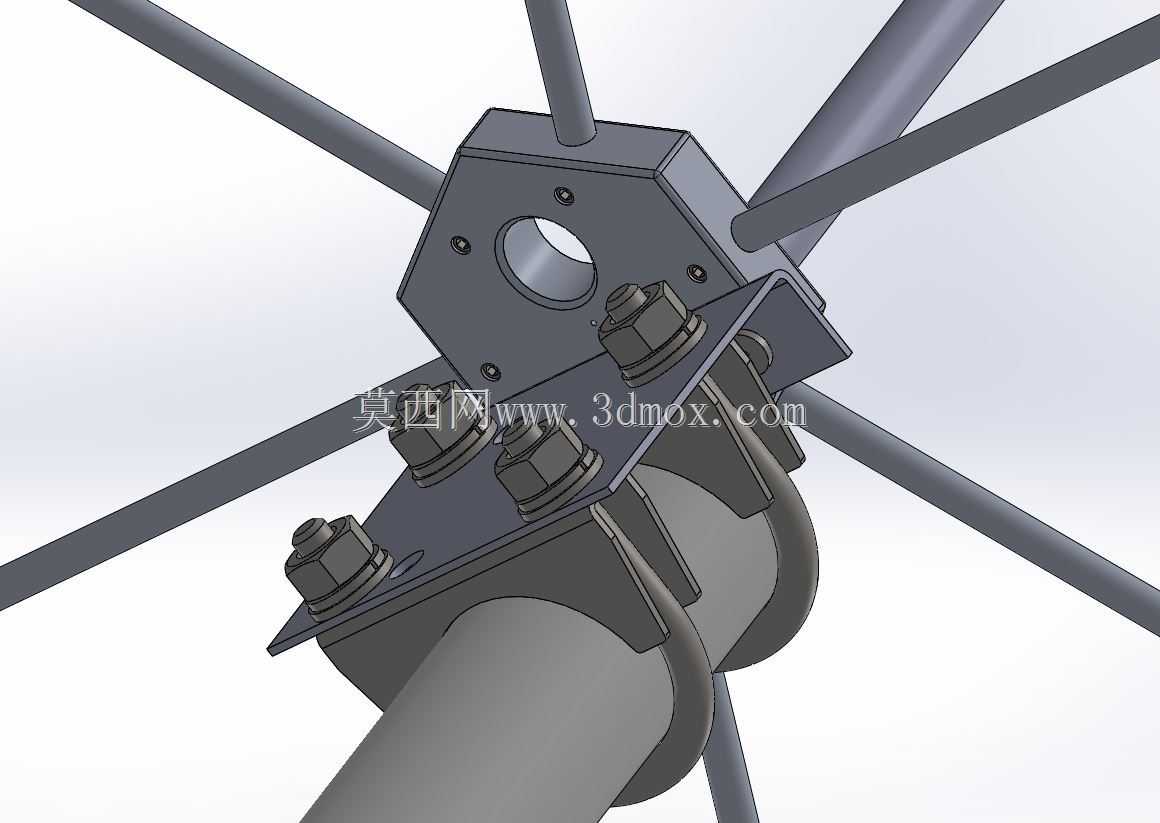

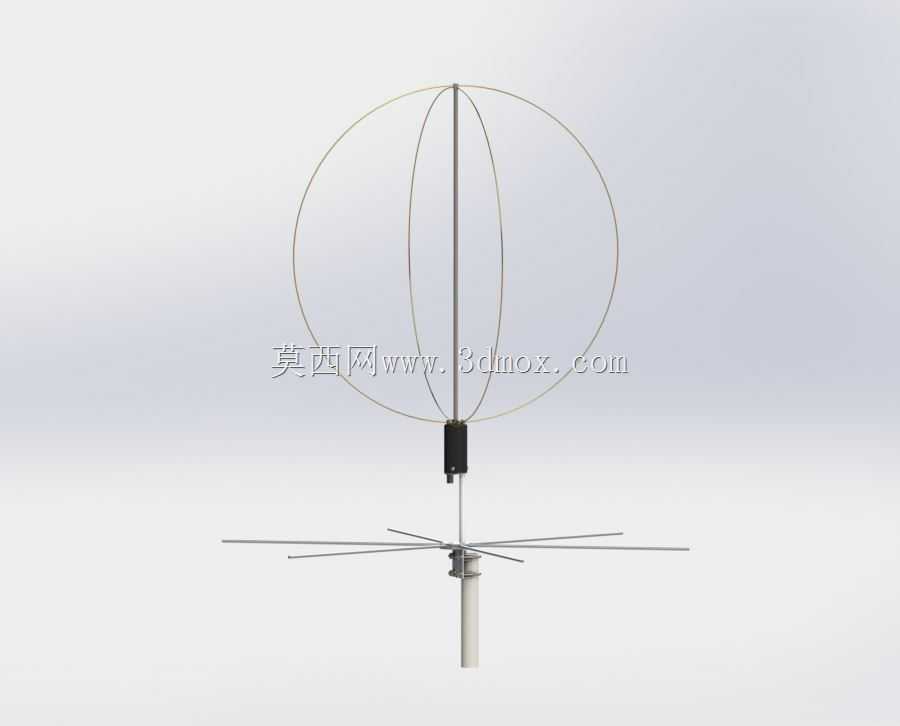

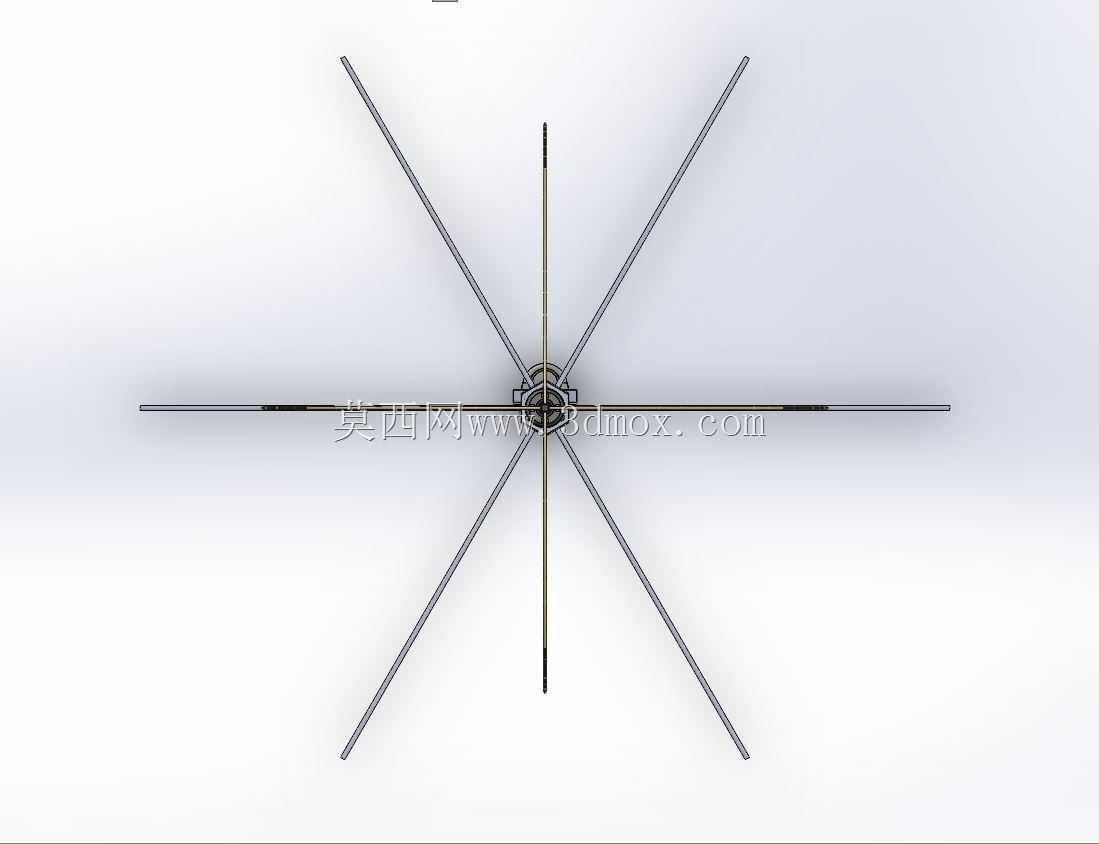

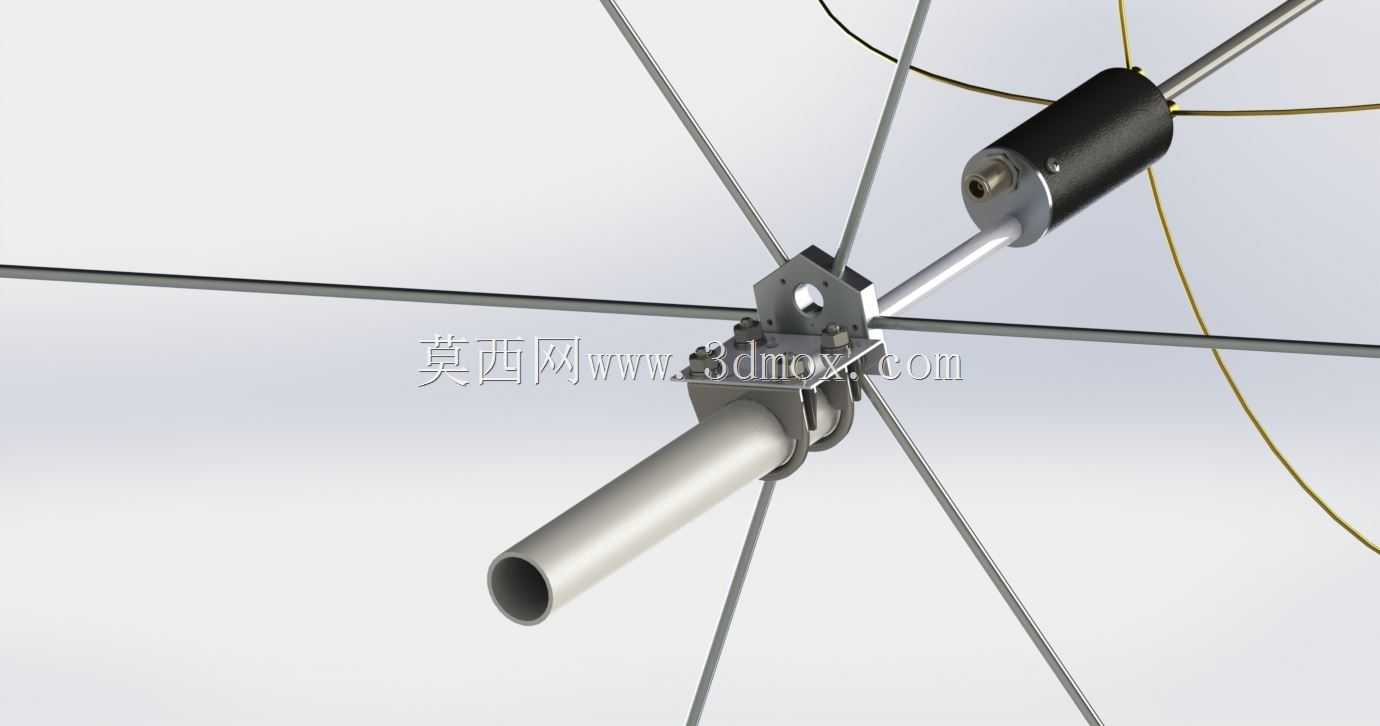

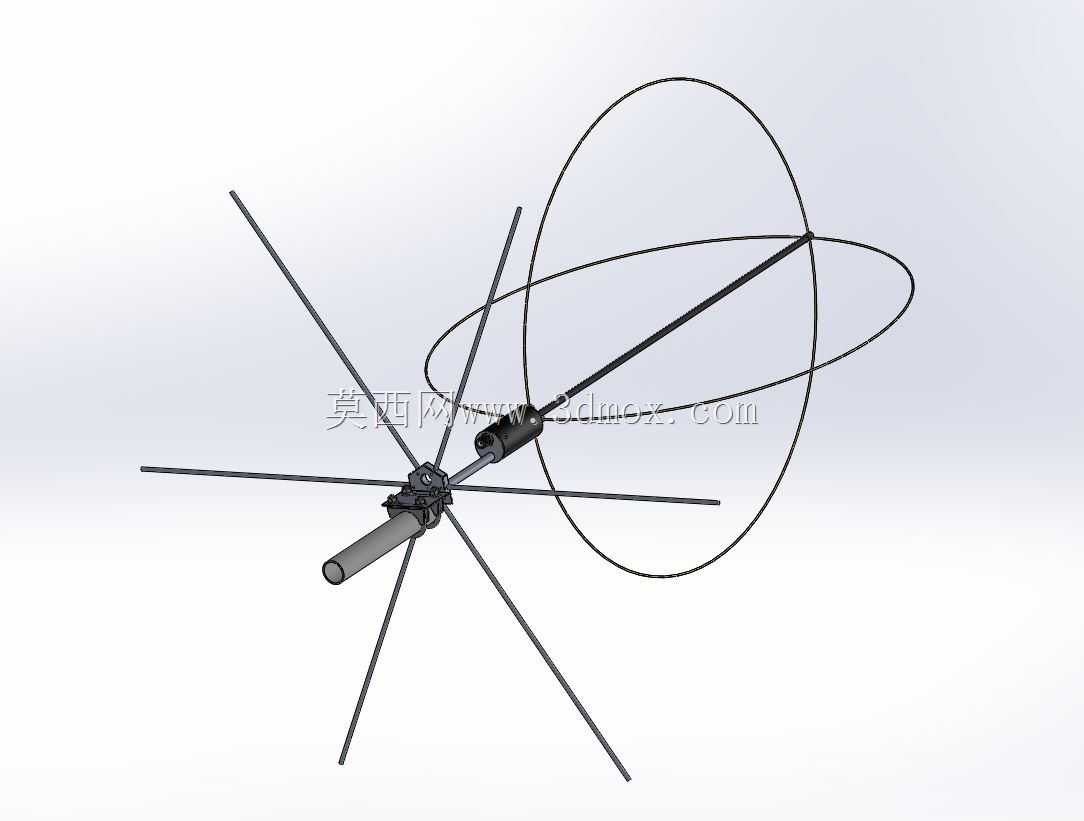

这是一个2米（133~150兆赫）业余无线电卫星打蛋器全向天线的模型，用于低地球轨道AMSAT/OSCAR卫星的上向覆盖通信。该天线由M^2作为EB-144出售，并配有可选的反射镜套件RK-2M，描述如下：“EB-144打蛋器为固定和移动操作提供了令人兴奋的新性能特征。打蛋器在地平线上产生平滑的全向水平极性。在地平线上方，图案转换为右手圆形，使其成为奥斯卡卫星使用的自然图案。通过将打蛋器在金属上方间隔1/8波表面或添加RK-2M反射器套件（现在是标准的）用于基础安装，圆形波瓣增加6 dB，产生半球形图案。无需旋转或转向。对于地面移动、基地、网络控制、竞赛或野外作业，增加地面或金属表面上方的距离可将水平辐射提高6 dB。这就产生了全方位的即时通信。对于空间或预算很少的大型天线，火腿将使用EB-144/RK2M体验新的性能标准。“从他们的网站：https://www.m2inc.com/FGEB144RK2MNote由于黑心玻璃纤维杆是非导电的，不是天线的辐射或接收元件，它只是回路的支撑，对于较重的仪表线或回路的其他管道不需要。此处对该天线进行了性能评估：https://antennatestlab.com/antenna-examples/example-10-eggbeater-leo-satellite-antenna-for-432-mhz-70cmAnd作为M^2 sat组件的一部分，卫星通信对中有一篇关于该天线的文章：https://www.k5nd.net/2018/12/m2-eggbeater-sat-pack/“打蛋器”天线是简单的（2）个环路天线，每个环路天线之间呈90度角插入，因为环路接收在环路通道的外侧有一个空值，因此（2）个直角将覆盖整个360度。它们是全向型天线，因此是良好的通用接收天线，但对于敏感通信而言，增益不高。对于高增益（定向）天线，需要碟形天线、八木天线、立方体天线或其他多元件天线。https://en.wikipedia.org/wiki/Loop_antennaAn该天线的选项为网格屏蔽，铺设在地面辐射的顶部，如本文所示：https://on6wg.pagesperso-orange.fr/Doc/Antenne%20Eggbeater-英语-第1部分-完整。pdf。请注意，在我前面建模的垂直接地平面天线中，接地平衡辐射线是平坦的，没有向下倾斜。这是因为靠近辐射元件的平坦地面（平面）会将辐射模式（也称为起飞角）推向天空，这对于空间通信是可取的。对于基于地面（陆地）的天线，我们通常不希望有陡峭的起飞角，因此平衡元素向下倾斜。对于一个更加奇特的双版本，看看这个2m/70cm双打蛋器，它的2m天线内部有70cm：https://amsat-uk.org/2020/12/29/video-of-dual-band-eggbeater-antenna-talk/
