2m业余无线电光晕全向天线

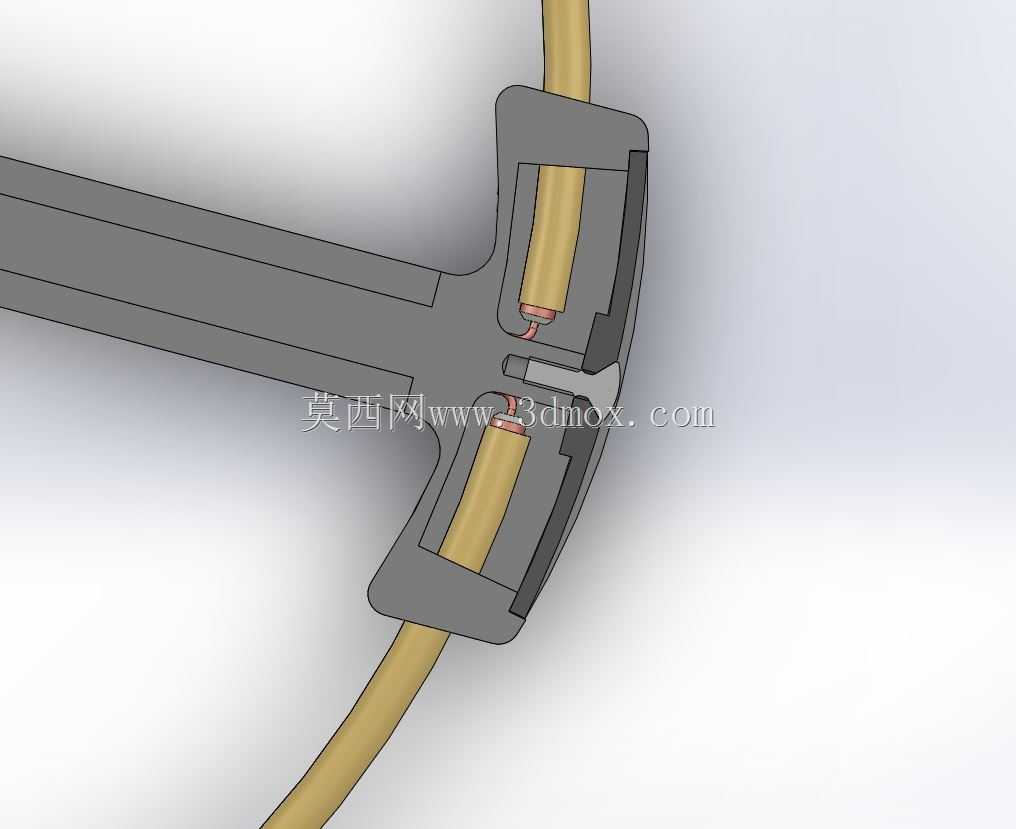

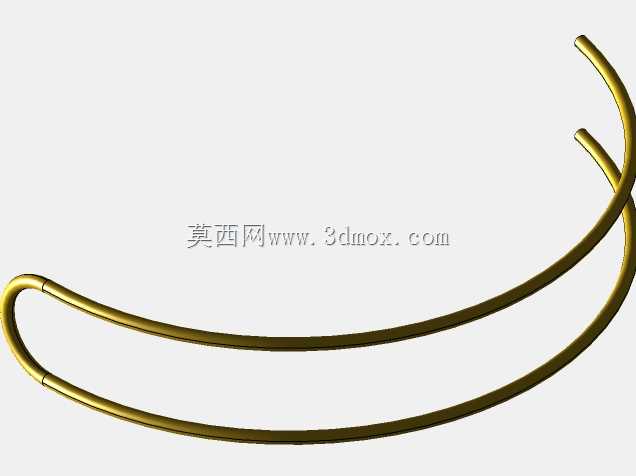

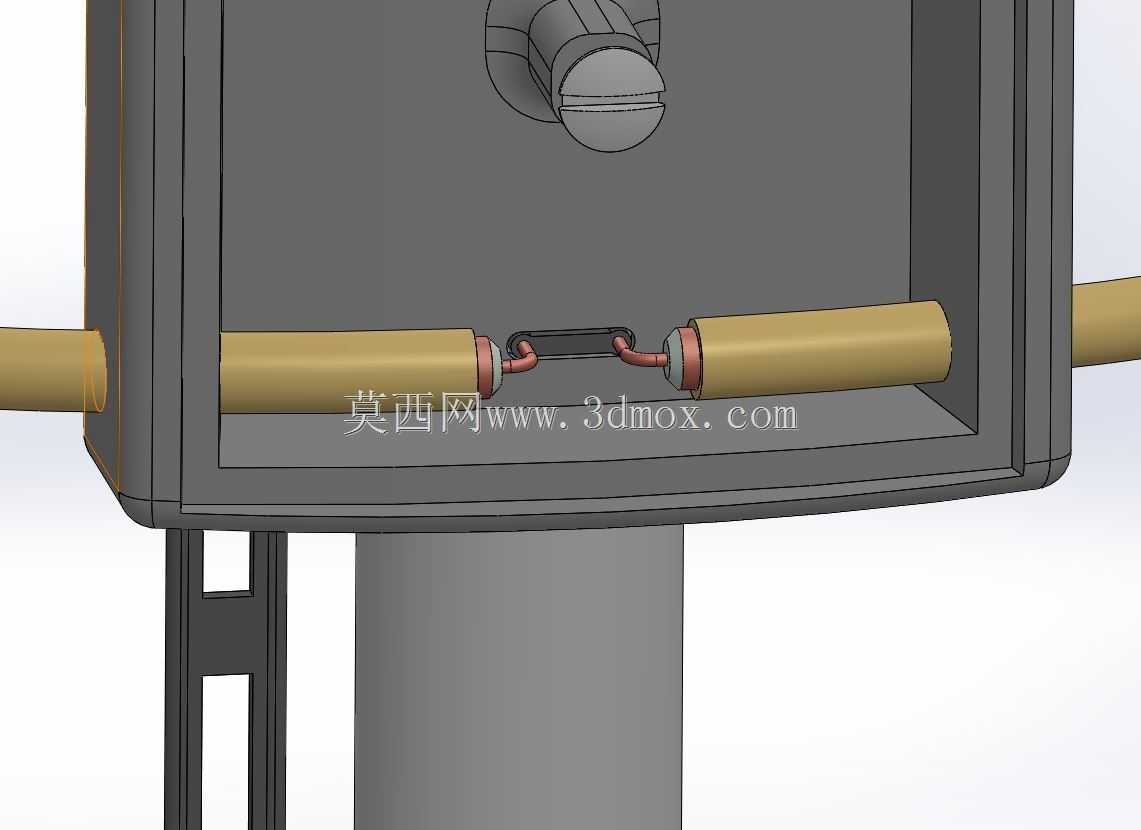

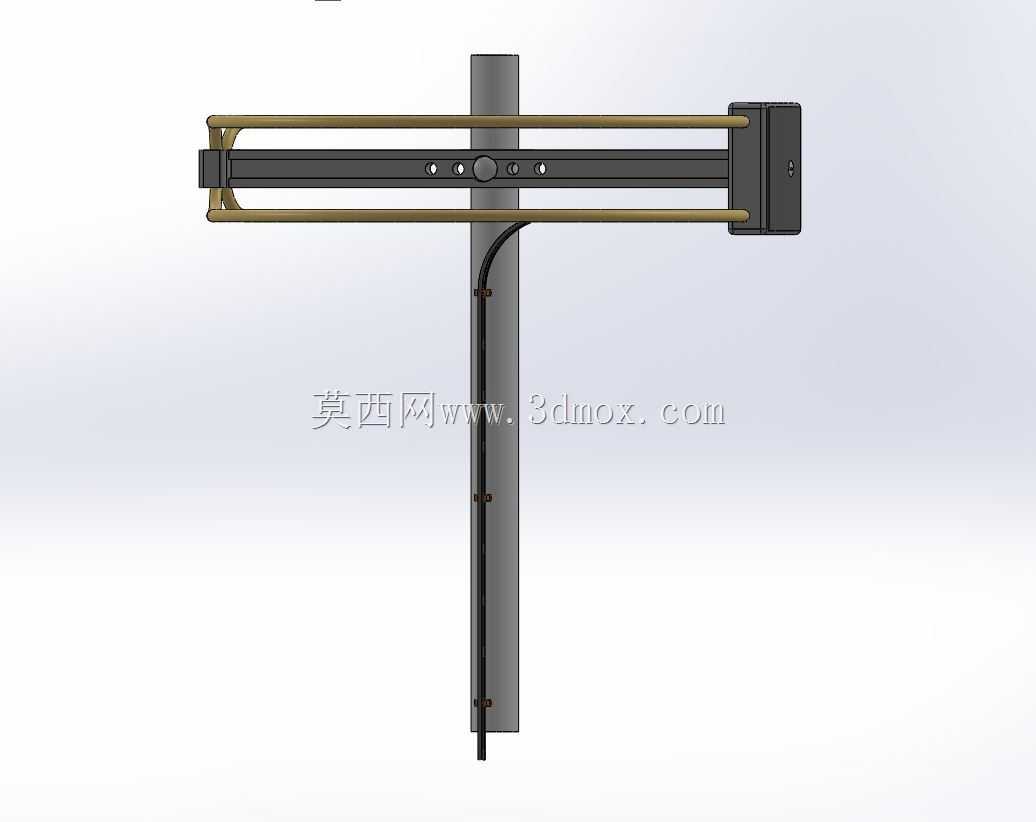

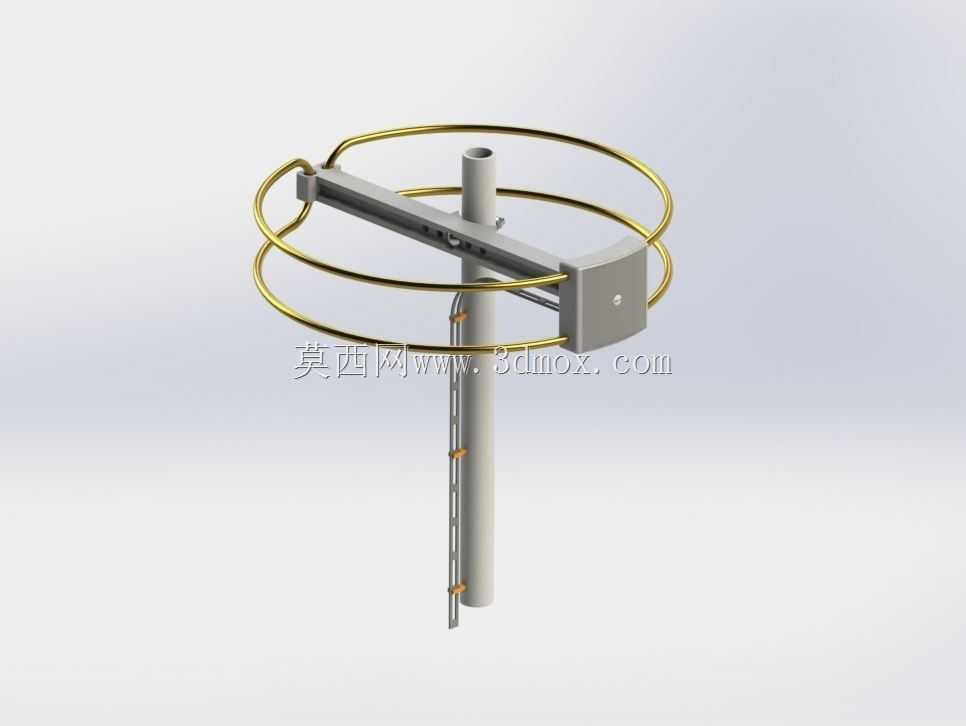

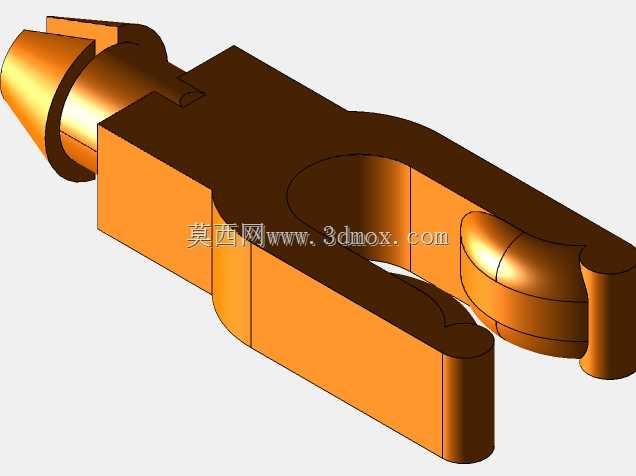

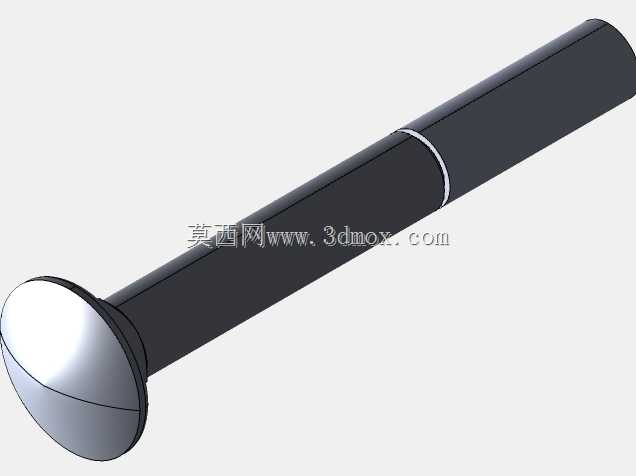

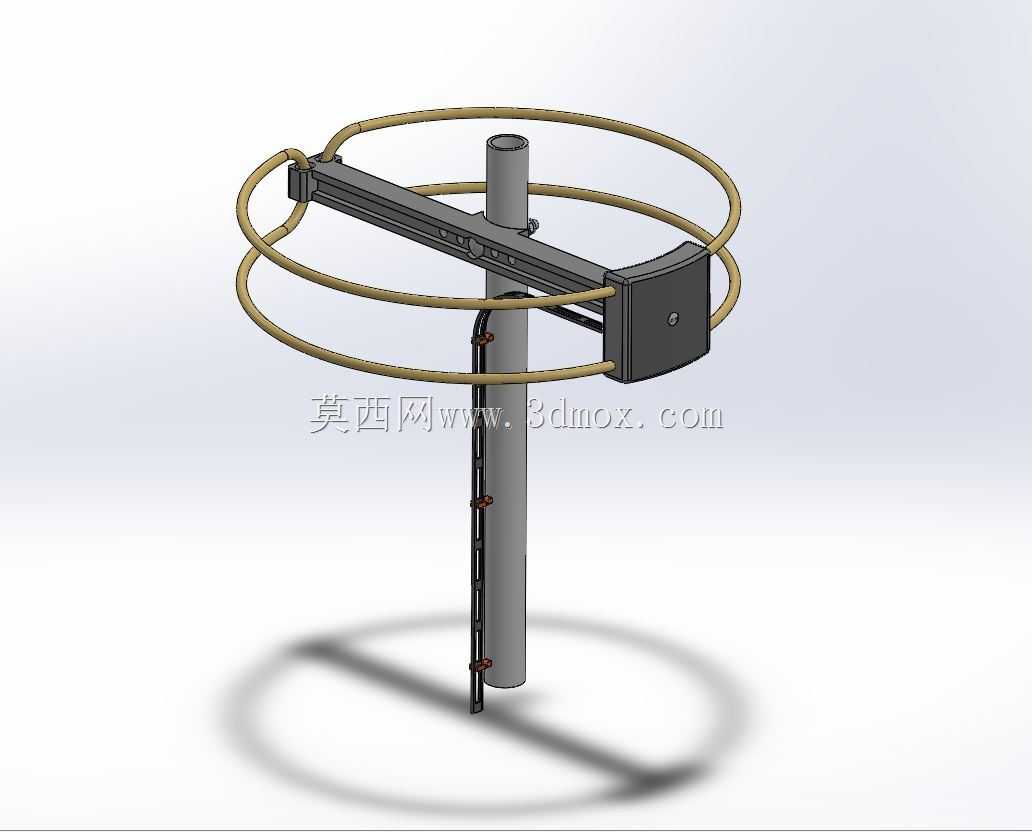

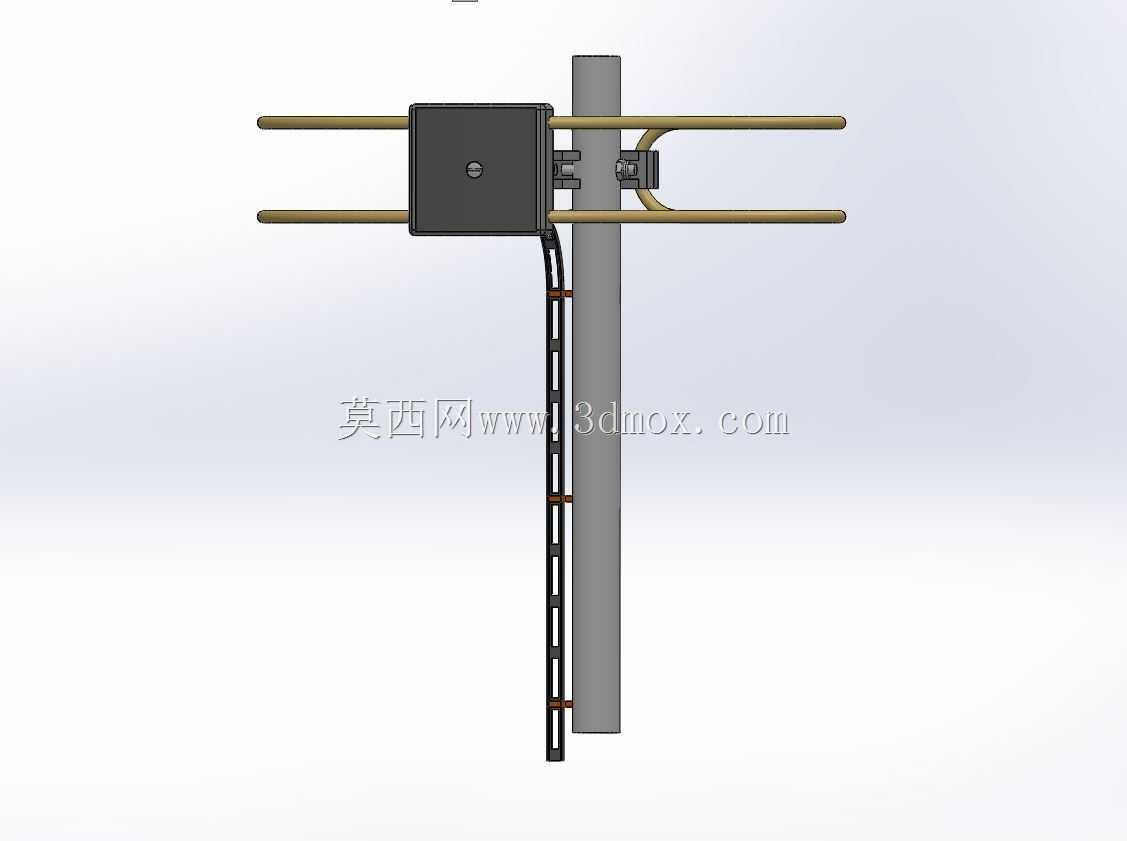

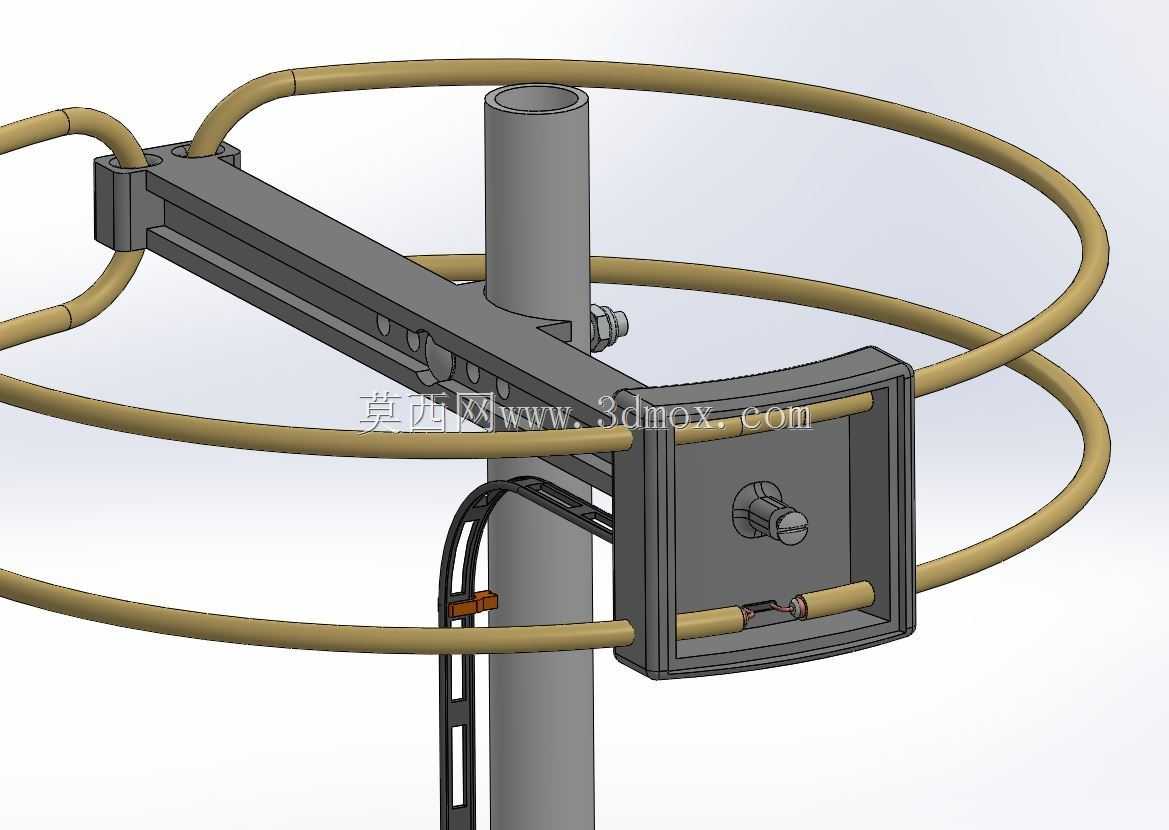

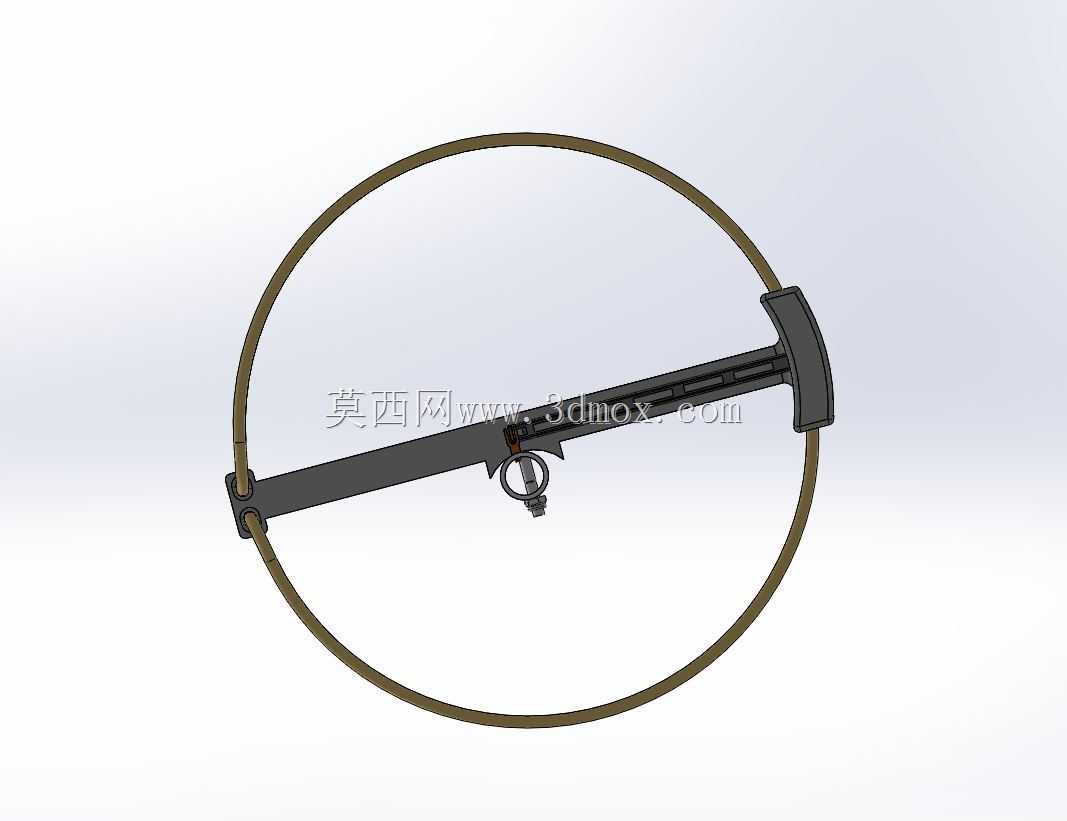

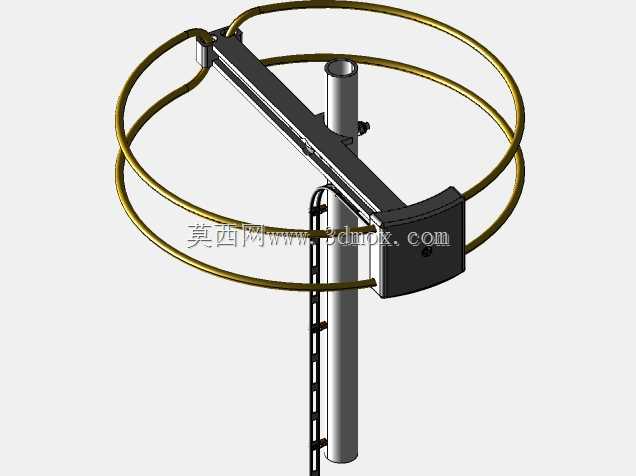

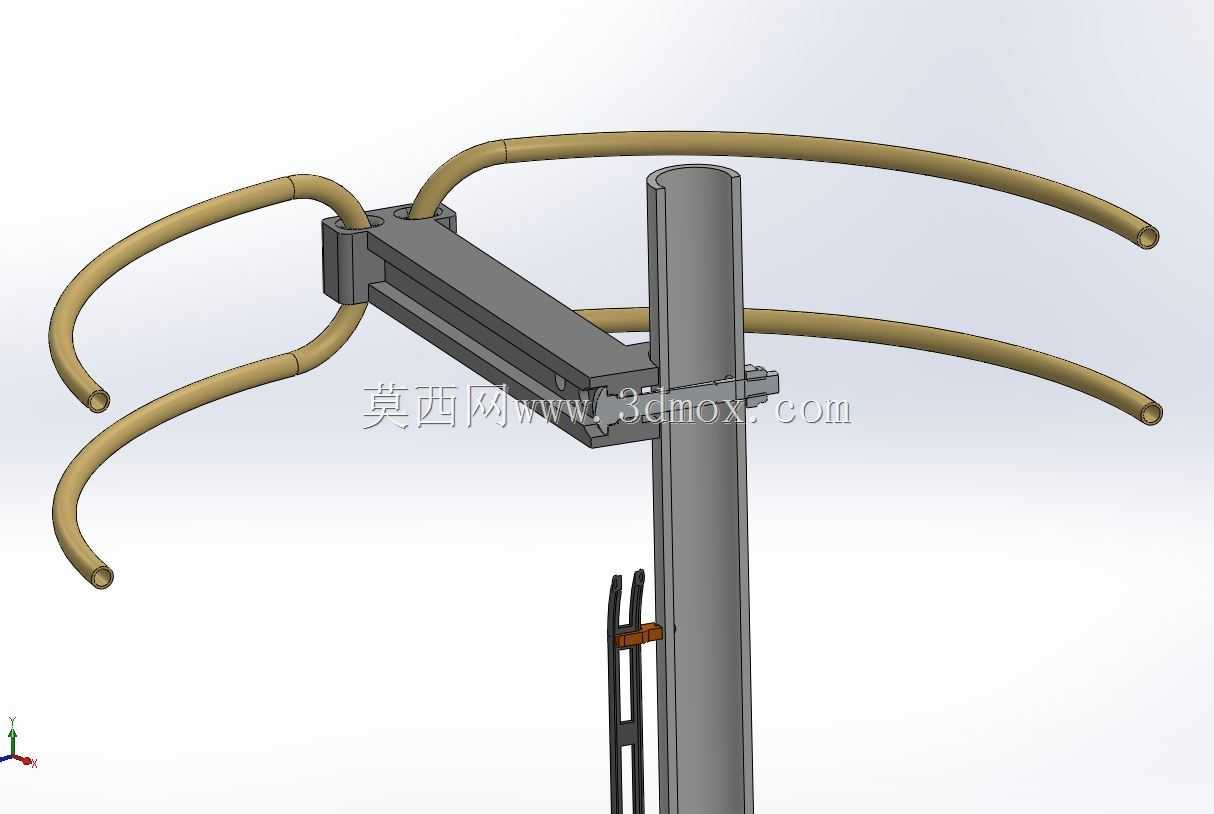

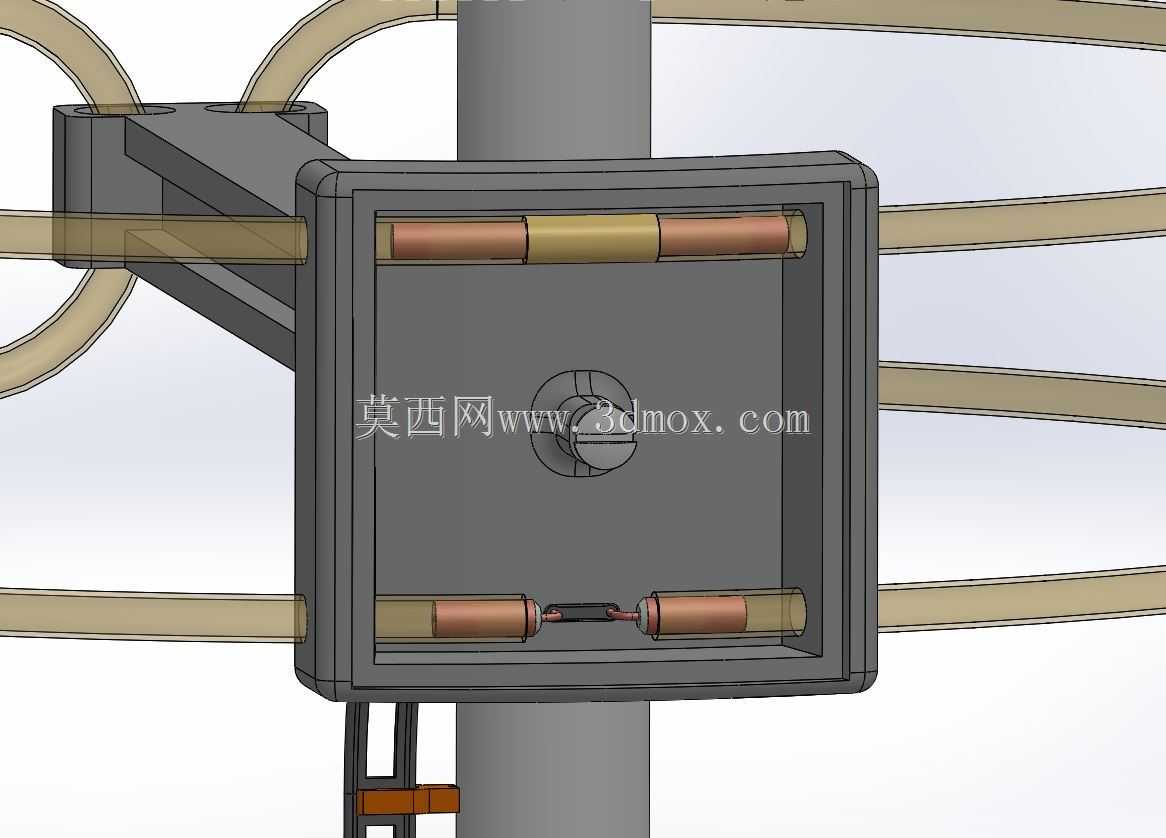

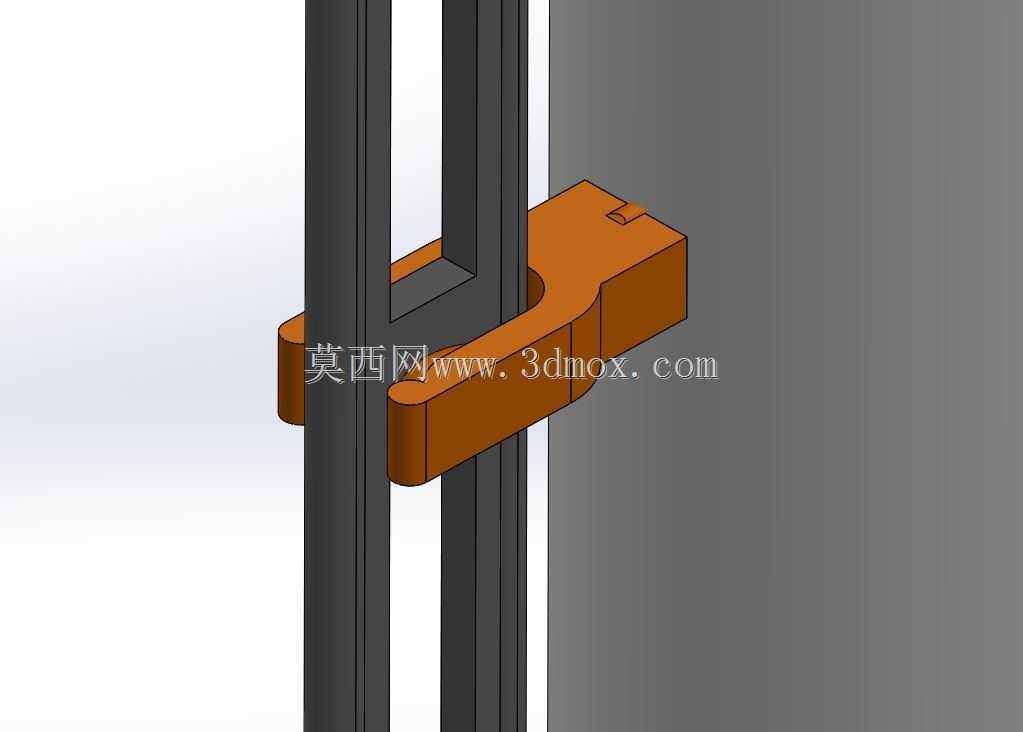

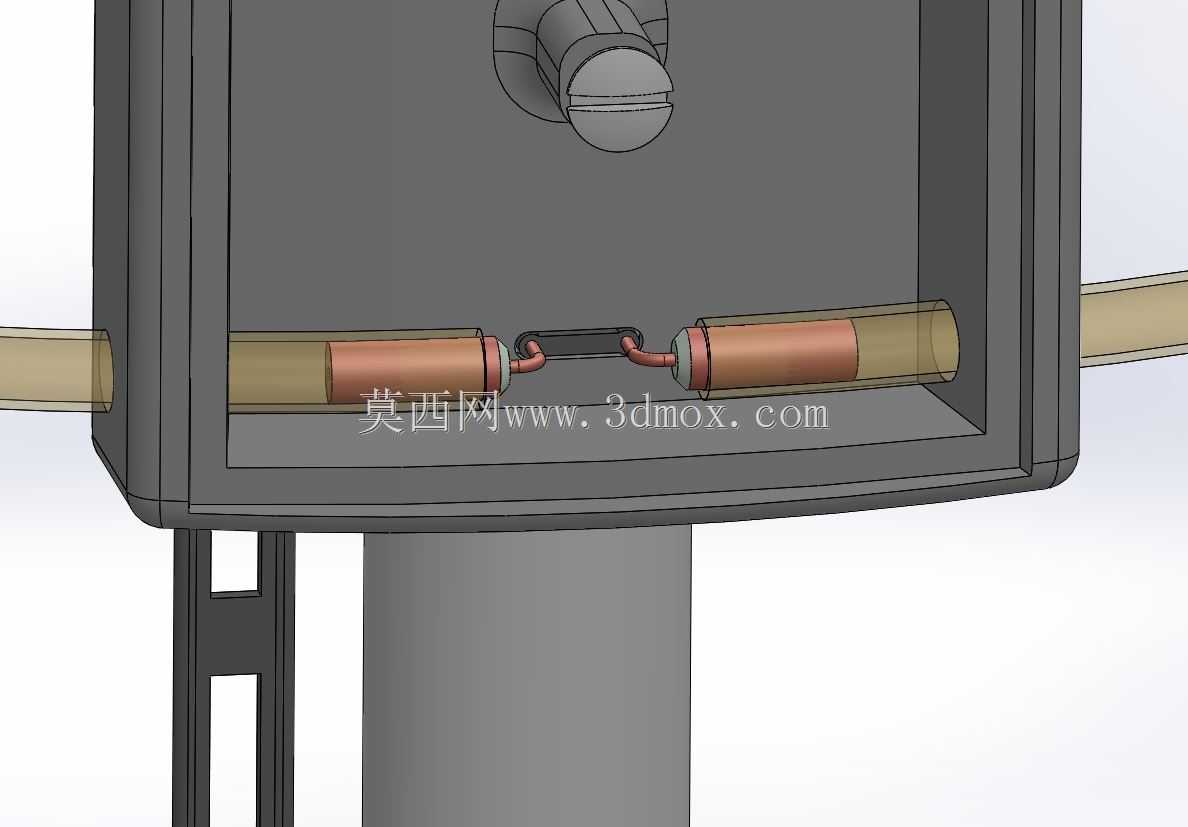

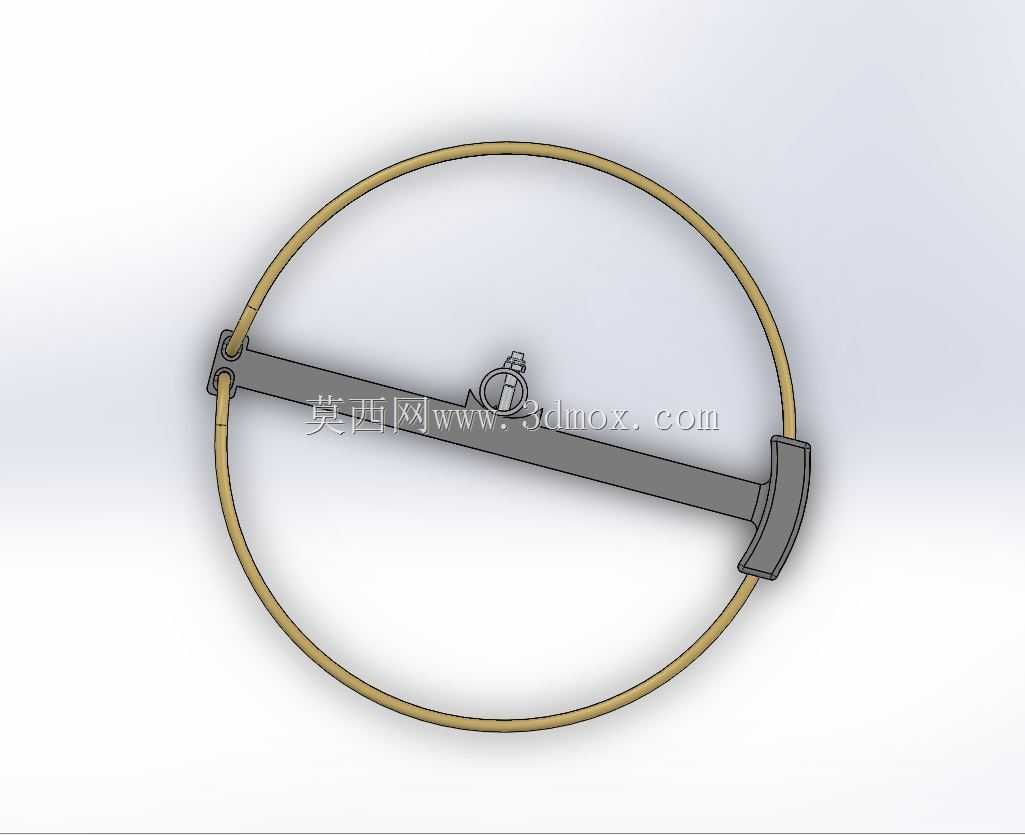

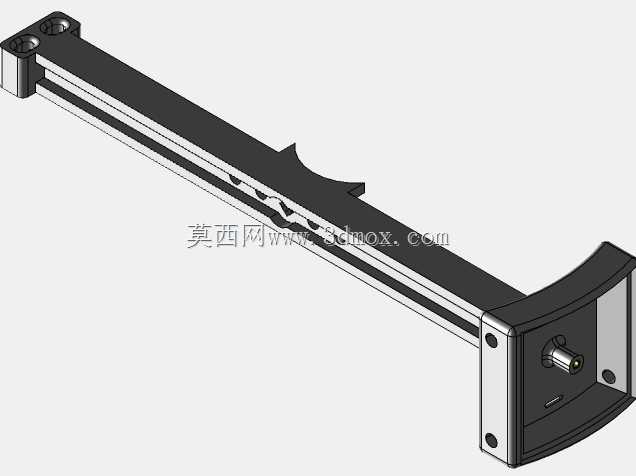

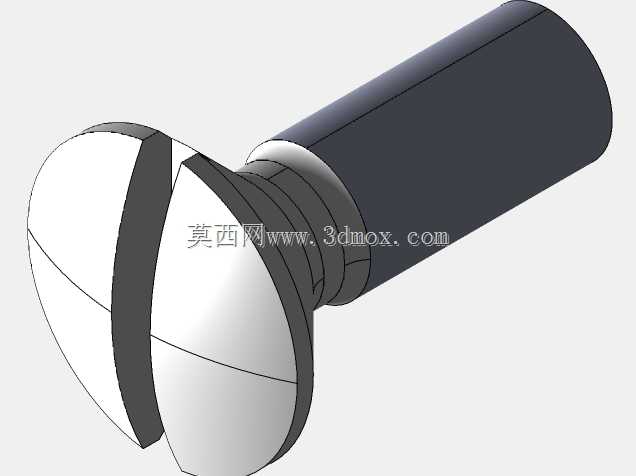

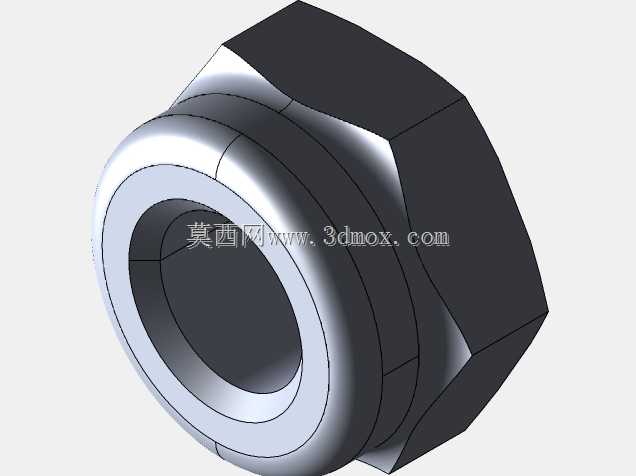

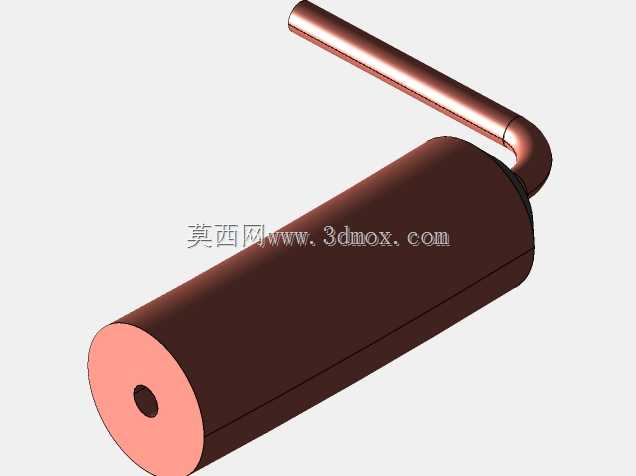

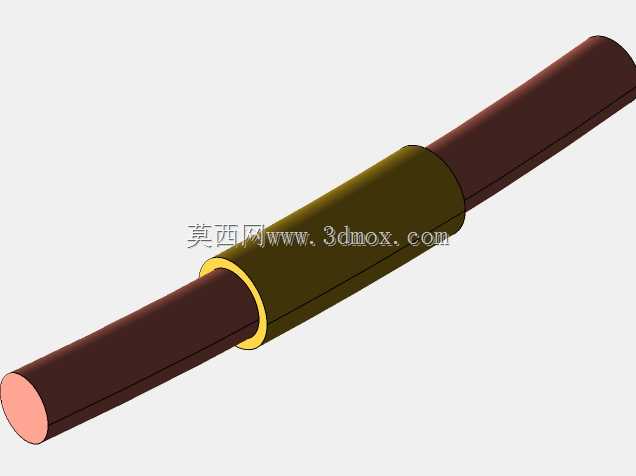

这是一个2m业余无线电Halo全向天线的模型，我是在一个商用天线的基础上设计的，我对该天线进行了修改，去除了所有含铁材料，以帮助提高天线的性能。https://www.amazon.com/FM-Loop-Antenna-Outdoor-Attic-mount/dp/B006SLV25C/ref=asc_df_B006SLV25C/I还选择不使用同轴电缆，而是使用300欧姆的双梯线。我使用的特别的一个有一个更大的线规为18 AWG，而不是典型的20或22 AWG，并且是一个“窗口”类型，可以减少断路器的介电损耗。“RG-58型同轴电缆在30 MHz时每100米的典型损耗为6.6 dB，而300欧姆双导线的损耗仅为0.55 dB”(https://en.wikipedia.org/wiki/Twin-lead)。可从“电线工”处获取：https://thewireman.com/product/18-awg-300ohm-stranded-window-line/#iLightbox[]halo天线基本上是一个折叠偶极子，包裹成圆柱形，适用于汽车、RV、船只或其他小型天线性能良好的区域。由于折叠偶极子是偶极子天线阻抗的4倍@74欧姆x 4=292欧姆~300欧姆，这就是双引线馈电线路，因此匹配网络不是近场天线的局部网络，但应在接近地面的位置使用300:50或6:1巴伦。https://en.wikipedia.org/wiki/Dipole_antenna#Folded_dipoleThe元件为1/4英寸（6mm）铝管。我选择金阳极氧化钝化作为颜色。设计说明：组件只有（2）个紧固件：（1）6mm或1/4英寸带尼龙锁紧螺母的圆头方颈螺栓和（1）4mm圆形尼龙螺钉。圆头方颈螺栓可以是尼龙（如有）或铝以及螺母。我特别选择不使用钢（铁）基紧固件，因为它们会使天线失谐并重新塑造辐射方向图。注：双导线*设计显著减少了导线*的损耗，但是，必须在离地至少12”（1英尺或1/3米）的地方过渡到同轴电缆，否则接地耦合将对双引线电缆造成损失。300:50或6:1 Bal Un（平衡双引线到不平衡同轴电缆）这是必需的。同轴电缆铺设在地面上没有问题，事实上，与其他扼流圈和磁性方法相比，它可以更好地减少同轴电缆外部的EMI问题。同轴电缆也可以埋入地下！共有（3）个3D打印部件：（1）梁支架（1）检修盖（12++）双馈电线支架所有这些部件均采用非导电材料进行3D打印，这也有助于提高性能。Halo天线有其他形状，最常见的是分裂单环：https://en.wikipedia.org/wiki/Halo_antennaHoweverNX7U的三线圈设计值得一看：https://www.nx7u.net/HiPar.html
