Aquamite75型电机配套风扇端盖结构

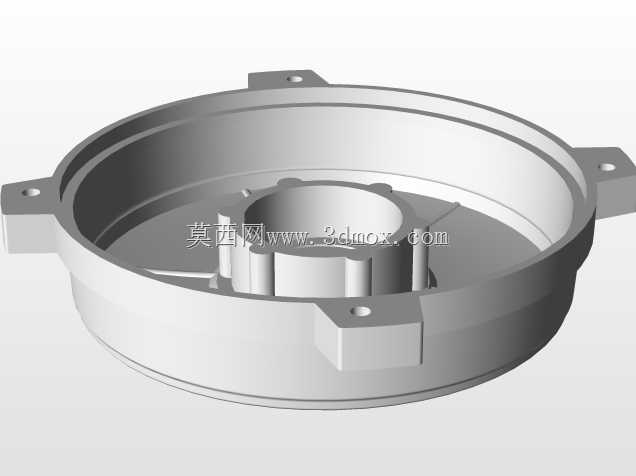

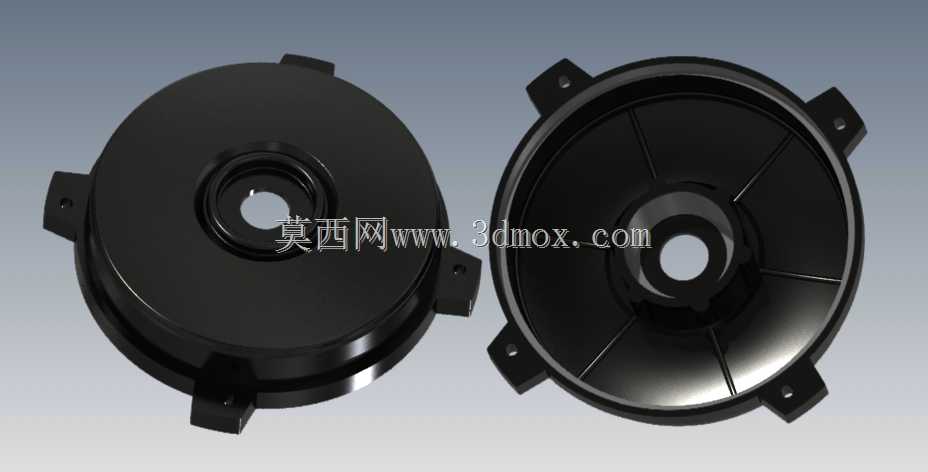

　　腔体深度刚好匹配75机座号电机内置离心风扇的轴向安装尺寸，不会出现风扇转动时与端盖内壁剐蹭的问题，同时腔体内侧设计有径向分布的加强筋，这些加强筋一方面提升了端盖整体的结构刚性，避免电机运行过程中产生的振动导致端盖共振变形，另一方面可以引导风扇带动的气流沿筋条间隙向电机壳体的散热筋方向流动，提升整机的散热效率。端盖外缘均匀分布了四个带安装通孔的固定耳，安装耳的位置与75机座号电机标准的安装孔位完全匹配，通孔的直径适配常规的M6安装螺栓，固定耳与端盖主体的衔接位置做了圆弧过渡处理，避免注塑成型时出现应力集中导致的开裂问题，同时也能提升安装时的受力强度，在电机长期运行产生振动的工况下，固定耳位置不会出现断裂失效的问题。在中小型工业电机的整机结构设计中，风扇端盖是兼顾防护、散热支撑、安装定位多重功能的核心零部件，这款适配Aquamite75型电机的风扇端盖，主要应用在功率区间覆盖0.75kW到2.2kW的小型异步驱动电机上，这类电机广泛配套在小型输送线驱动辊、食品加工流水线传动单元、小型农用排灌辅助设备、商用暖通风机动力端等场景，端盖作为电机非输出轴侧的核心承载部件，既要为内置散热风扇提供封闭的安装腔体，也要承担电机后端轴承的定位支撑作用，同时还要通过自身的安装耳结构实现电机与配套设备机架的固定连接。从结构设计逻辑来看，这款端盖采用了一体式注塑成型的结构方案，整体为带中心轴承孔的圆盘形腔体结构，

　　端盖中心的轴承室尺寸严格按照75机座号电机配套的深沟球轴承外径公差设计，轴承室的深度满足轴承外圈的轴向定位要求，不需要额外加装轴承挡圈就可以实现轴承外圈的轴向固定，减少了整机装配的零件数量，提升了装配效率。端盖的外表面做了哑光磨砂处理，既可以提升外观质感，也能避免生产转运过程中表面划伤影响外观，同时端盖与电机壳体配合的止口位置设计了精准的定位台阶，装配时止口与电机壳体的配合公差控制在H7/h6的区间，既可以保证端盖与电机壳体的同轴度，避免轴承安装后出现偏心导致的电机运行噪音过大、轴承寿命缩短的问题，也能保证装配后结合面的密封性，防止外界的粉尘、水汽进入电机内部，影响电机绕组的绝缘性能。在实际选型适配过程中，

　　这款端盖的安装边界尺寸完全符合Y系列75机座号电机的端盖安装尺寸标准，不需要对原有电机的壳体结构做任何修改就可以直接替换使用，端盖的整体重量控制在合理区间，不会额外增加电机的整体重量，同时材料选用了增强尼龙材质，相比传统的铸铁端盖具备更好的绝缘性能与减震效果，可以有效降低电机运行过程中通过端盖传递的振动噪音，同时材料本身具备不错的耐候性能，可以在-20℃到80℃的工作环境下长期使用，不会出现材质脆化、变形的问题，适配大多数常规工业场景的使用需求。在三维建模过程中，这款端盖的结构细节完全还原了实际量产零件的所有特征，包括加强筋的拔模角度、安装孔的倒角、止口位置的公差预留、轴承室的精度设计细节都做了完整的还原，

　　结构设计人员可以直接参考这个模型进行同类型电机端盖的结构优化，也可以在进行小型电机整机装配设计时直接调用这个模型进行装配干涉检查，验证端盖与内置风扇、轴承、电机壳体的配合间隙是否合理，减少设计过程中的反复试错成本。对于设备选型人员来说，也可以通过这个模型直观了解75机座号电机后端盖的安装尺寸、固定孔位分布、腔体空间尺寸，在进行设备机架设计时提前预留好端盖的安装空间，避免出现设备加工完成后电机安装空间不足的问题。在实际的生产验证环节，这款端盖的结构经过了长期的实际工况验证，在连续运行的工况下，端盖的结构强度完全可以满足电机的运行需求，散热气流引导结构可以让电机的绕组工作温度比无筋条结构的端盖低5到8摄氏度，有效提升了电机的连续运行寿命，同时四个安装耳的受力分布均匀，在电机带载运行产生振动的情况下，固定螺栓不会出现松动的问题，不需要额外加装防松垫片就可以满足长期固定的需求。
