多路带阀配水歧管结构设计

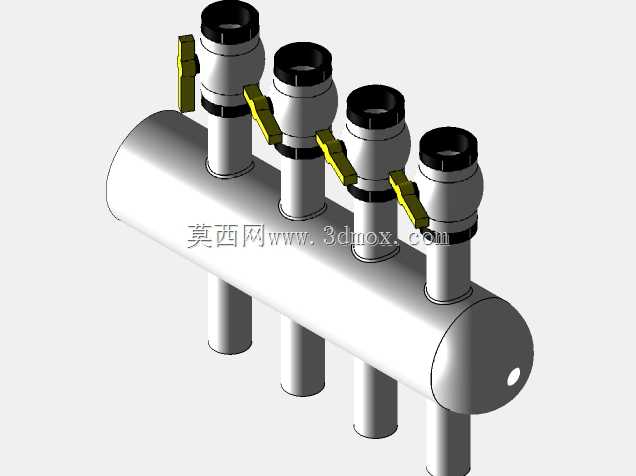

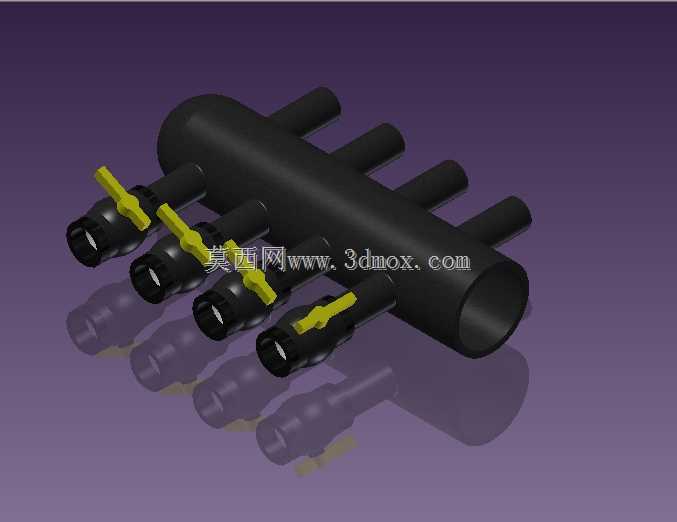

　　在民用供水、小型灌溉系统、设备冷却循环水路这类需要单路进水、多路独立控水的场景里，这类带阀歧管的应用频次非常高，相比单独在每个支路加装独立阀门再通过三通、接头拼接管路，集成式的歧管结构能大幅减少管路接头数量，降低漏水隐患，同时压缩整体安装空间，让管路排布更规整。从结构设计逻辑来看，主体采用等径直筒作为主流水腔，主腔一端为大口径进水接口，可对接主供水管道，筒身沿轴向等距排布四个带独立球阀的出水支路，每个支路的阀门手柄采用黄色工程塑料材质，辨识度高，操作时的开合角度反馈清晰，支路末端采用快插式胶管接头结构，无需额外套丝或使用卡箍紧固，直接插入对应内径的输水胶管即可完成密封连接，适合现场快速装配的作业场景。设计时首先要考虑主腔的通流能力，

　　四个支路同时满流量供水时，主腔的过流截面积要大于等于四个支路过流截面积的总和，避免出现远端支路水压不足、流量分配不均的问题，因此主筒的内径选取要匹配支路通径，四个支路沿主筒轴向的间距设置，既要保证相邻阀门操作时不会出现手柄干涉，也要预留足够的接头插拔操作空间，避免安装胶管时手指被相邻结构磕碰。每个支路的球阀采用直通式流道设计，阀门全开时流道无明显缩径，不会造成额外的流阻损失，阀杆位置采用双O型圈密封结构，即使长期带压工作也不会出现阀杆处渗漏的问题，主筒与支路的连接部位采用一体成型结构，相比后期焊接拼装的结构，不存在焊缝腐蚀漏水的风险，整体结构强度更高，适配0-0.6MPa的常规供水压力工况。安装边界方面，

　　主筒的安装固定可通过筒身自带的管卡位完成，固定时要保证主筒轴线保持水平，避免支路接头长期受胶管重力拉扯出现应力开裂，进水端接口要加装密封垫圈后再与主管道锁紧，首次通水时要逐个开合支路阀门，排出管路内的空气后再检查各连接位的密封情况。这类歧管在实际使用中，可根据实际用水需求单独开关任意一个支路，不需要关闭总供水阀就能对单条支路的设备进行检修或者更换管路，操作灵活性很高，相比传统的多路分水结构，集成阀组的设计省去了单独采购阀门、接头、三通配件的流程，也减少了现场装配的工作量，同时因为接头数量减少，管路系统的故障点也同步降低，后期维护的工作量更小。建模过程中，主筒的壁厚选取要兼顾承压能力和材料成本，常规PP或PE材质生产时，

　　壁厚设置在3mm左右即可满足常规供水压力的强度要求，快插接头的内部卡爪结构要做倒齿设计，保证胶管插入后在正常水压下不会被顶出，阀门手柄的转动角度要做90度限位，全开和全关位置有明确的卡位反馈，避免操作时出现阀门开关不到位的情况。主筒表面不需要做额外的复杂结构，保持光滑圆柱面即可，既方便生产时的脱模，也能减少后期使用时的积尘积水，每个支路的轴线与主筒轴线保持垂直，避免胶管安装后出现弯折，影响水流通畅性。在流体分配的细节设计上，主筒内部对应每个支路进水口的位置做了微小的导流倒角，减少水流进入支路时的紊流，降低水流噪音，同时也能减少长期水流冲刷对接口部位的气蚀损伤，延长整体使用寿命。
