柴油机单体喷油器精密结构设计

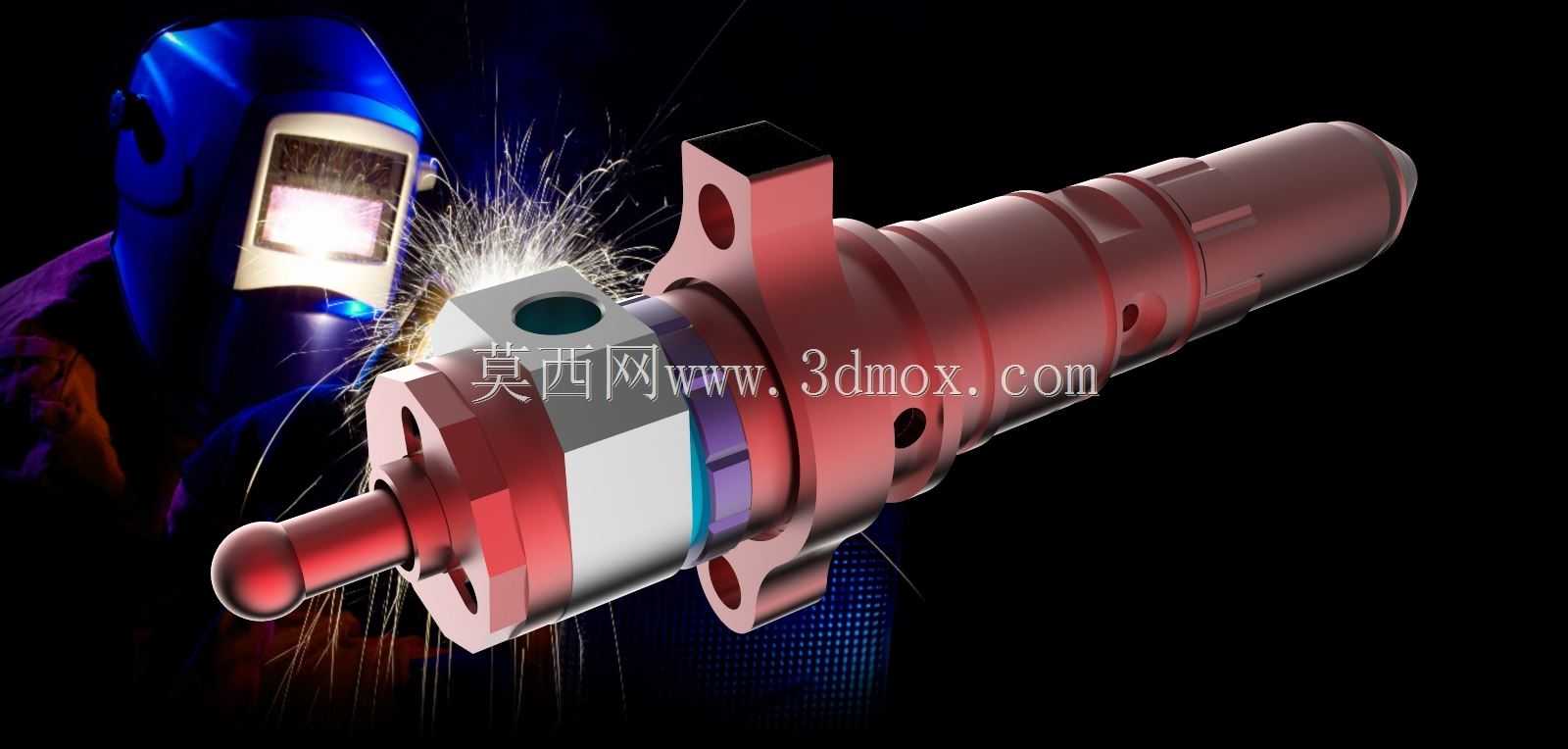

　　这款单体喷油器主要适配中小功率直喷式柴油机，常见于农用拖拉机、轻型载货柴油车、小型工程动力机组的燃油供给系统中，核心作用是将高压燃油按照柴油机工况匹配的喷油正时、喷油量、雾化形态喷入燃烧室，直接决定柴油机的燃烧效率、动力输出表现与尾气排放水平。从结构设计逻辑来看，整个部件采用分段同轴装配思路，从进油端到喷油嘴端依次布置进油节流孔、压力容腔、针阀偶件、压装定位法兰、喷油嘴头，所有配合面均采用高精度研磨工艺保证密封性能，避免高压燃油泄漏导致的轨压波动问题。安装边界上，主体法兰采用三孔均布定位设计，法兰端面与缸盖安装面的贴合平面度要求控制在0.02mm以内，安装时需配合铜质密封垫圈实现燃烧室侧的燃气密封，

　　整体轴向安装长度适配常规直喷柴油机缸盖的喷油器安装孔深度，径向最大轮廓尺寸避开缸盖内的冷却水腔、进排气道布置空间，不会与周边气门组件、缸盖螺栓发生装配干涉。功能特性层面，这款喷油器采用机械弹簧式针阀开启结构，当高压燃油进入内部容腔后压力达到针阀开启阈值时，针阀克服弹簧预紧力抬起，高压燃油通过喷油嘴端的微小喷孔雾化喷出，燃油喷射结束后油压快速下降，针阀在弹簧力作用下迅速落座切断燃油供给，避免出现后滴、渗油问题，喷孔的布置角度匹配柴油机燃烧室的涡流方向，能让雾化燃油与进气充分混合，提升燃烧充分性。设计过程中重点考虑了高压工况下的结构强度，主体外壳采用合金结构钢调质处理，表面做氧化防锈处理，内部与燃油接触的偶件采用高硬度轴承钢制造，

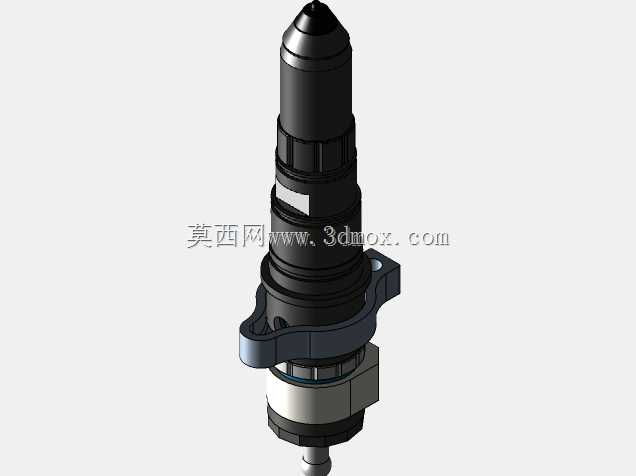

　　配合间隙控制在微米级，既保证针阀往复运动的顺滑性，又能承受上千Bar的燃油喷射压力而不出现泄漏、卡滞问题。实际应用中，这类单体喷油器相比传统的高压油泵-高压油管-喷油器结构，取消了长距离高压油管的压力波动影响，喷油压力控制精度更高，各缸喷油一致性更好，能有效降低柴油机的怠速抖动，提升不同负载工况下的动力响应速度。在三维建模过程中，所有配合面的公差带、密封槽尺寸、安装孔位的位置度都严格按照柴油机行业的设计规范设定，既可以作为柴油机燃油系统设计的参考部件，也能用于维修场景下的配件测绘、工装夹具设计参考，建模时还原了所有外部安装特征与内部核心配合结构，能直接用于装配干涉检查、运动仿真验证等工程场景。
