PE电熔异径三通管路连接件结构设计

　　做市政燃气管网改造项目的结构设计时，这类异径电熔三通是绕不开的管路连接件，不同于普通热熔对接的等径管件，它的核心作用是在不切断主管道的前提下，完成不同管径支管的接驳，尤其适配埋地聚乙烯管路的变径分支场景，不管是城镇燃气入户的支管引出，还是农村饮水安全工程的管路分流，都能看到这类构件的实际应用。

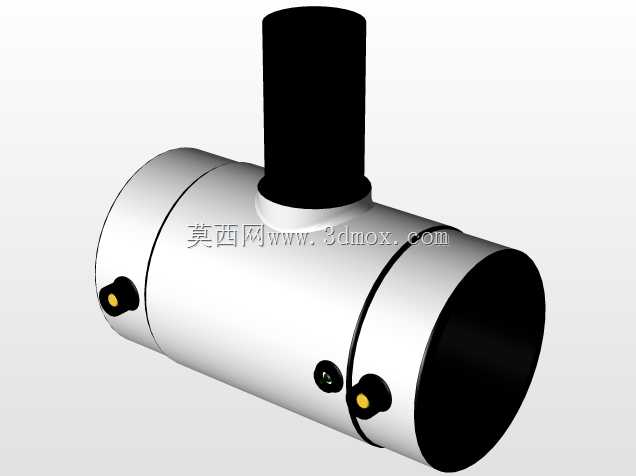

　　从实际安装的边界条件来看，这款三通的主通路通径为DN63，侧方引出的支管通径为DN32，整体采用电熔连接的结构形式，筒体外侧预置了两个电熔接线端子，内部埋设有螺旋分布的电阻加热丝，安装时不需要额外配备热熔对接机，只需要将对应规格的PE管材插入管件两端的承口，接通专用电熔焊机给接线端子供电，管件内部的加热丝就会逐步升温，将管件承口内壁和管材外壁的PE材料熔融融合，冷却后就能形成完全密封的连接结构，相比传统的法兰连接或者胶粘连接，电熔连接的接口抗沉降能力更强，尤其适合埋地敷设的管路场景，能适应地基轻微沉降带来的管路位移，不会出现接口渗漏的问题。

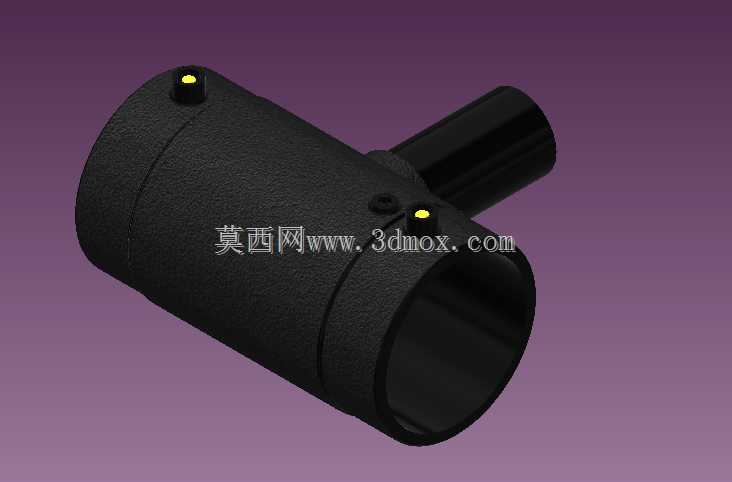

　　在结构设计的细节上，这款异径三通的筒体采用了等壁厚的注塑成型结构，主通路的承口深度做了针对性的加长设计，保证DN63主管道插入后有足够的熔融结合面积，侧方的DN32支管与主筒体的衔接位置做了圆弧过渡的加强结构，避免管路内压作用下支管根部出现应力集中的问题，两个接线端子的位置做了凸起的防护结构，安装前可以避免端子被磕碰损坏，接线时也能快速对位，不需要反复查找接线位置。筒体外部的磨砂质感表面不是为了装饰，而是注塑成型时特意做的粗糙面，一方面可以减少安装搬运过程中的表面划伤，另一方面也能避免施工人员搬运时出现手滑的问题，毕竟埋地施工的现场往往有泥水，光滑表面的管件很容易脱手掉落。

　　从实际选型的角度来说，这类电熔异径三通的安装容错率比普通热熔管件高很多，普通热熔对接需要严格控制加热温度、对接压力和冷却时间，现场施工人员的操作水平对接口质量影响极大，而电熔管件的焊接参数是预置在管件条码里的，专用焊机扫码后就能自动匹配焊接电流和焊接时间，人为操作的影响因素被降到最低，哪怕是野外作业的非熟练施工人员，只要按照规范步骤清理管材表面、做好插入深度标记，就能完成合格的接口连接。另外这款三通的整体外形没有突出的法兰或者螺栓结构，安装完成后整体外轮廓光滑，埋地回填时不会被碎石卡滞，也不会因为突出结构导致回填土压实过程中出现管件移位的问题。

　　在管路系统的压力适配方面，这款三通的结构设计完全适配常规PN16等级的PE管路系统，主通路和支管的同心度控制在行业标准要求的范围内，介质流经时的局部阻力损失比普通的焊接式异径三通更小，不会在支管衔接位置形成明显的紊流，不管是输送气态的燃气还是液态的饮用水，都能保持稳定的流通状态，不会因为局部涡流导致管路异响或者杂质沉积的问题。设计时特意将接线端子设置在筒体的同侧位置，施工时不需要转动管件就能完成两个承口的接线操作，在狭窄的管沟内作业时，这个细节能大幅降低施工的操作难度，不需要为了接线特意调整管件的安装角度，也能避免接线后管线扭转产生的内应力。
